Altium Designer 15.0.7 原理图元件的自制封装引脚在pcb图不能正确对应

最新推荐文章于 2024-11-07 10:58:07 发布
原创 最新推荐文章于 2024-11-07 10:58:07 发布 · 2.7k 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺

文章讲述了在原理图中添加封装后，PCB引脚未能正确对应原理图设置的问题，原因在于自制封装引脚编号未同步。解决方法包括检查元件引脚名称并确保封装名字对应，重新下载PCB后问题通常会解决。

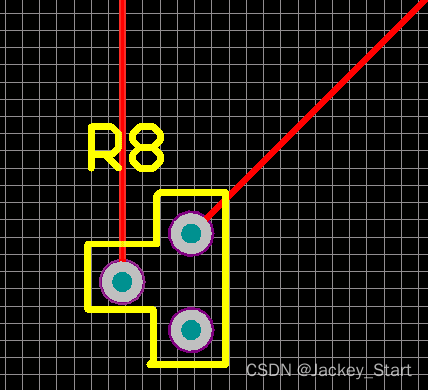

在原理图中为元件添加封装以后，打开PCB的封装引脚却不能正确的对应在原理图中的设置。

问题原因：自制封装引脚编号没有与原理图元件对应

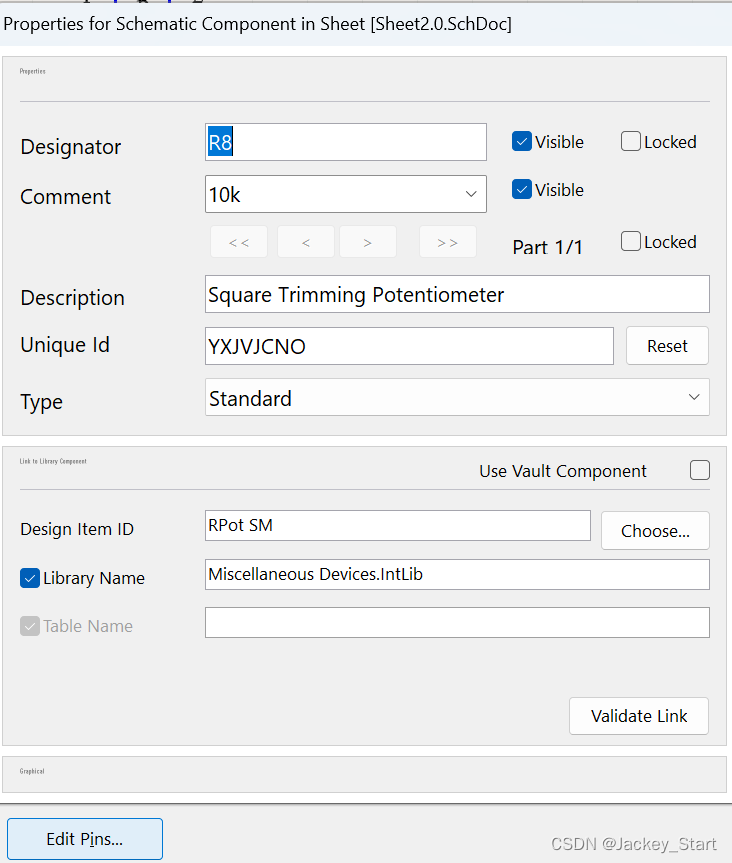

解决办法：1.在原理图工程查看元件引脚名字

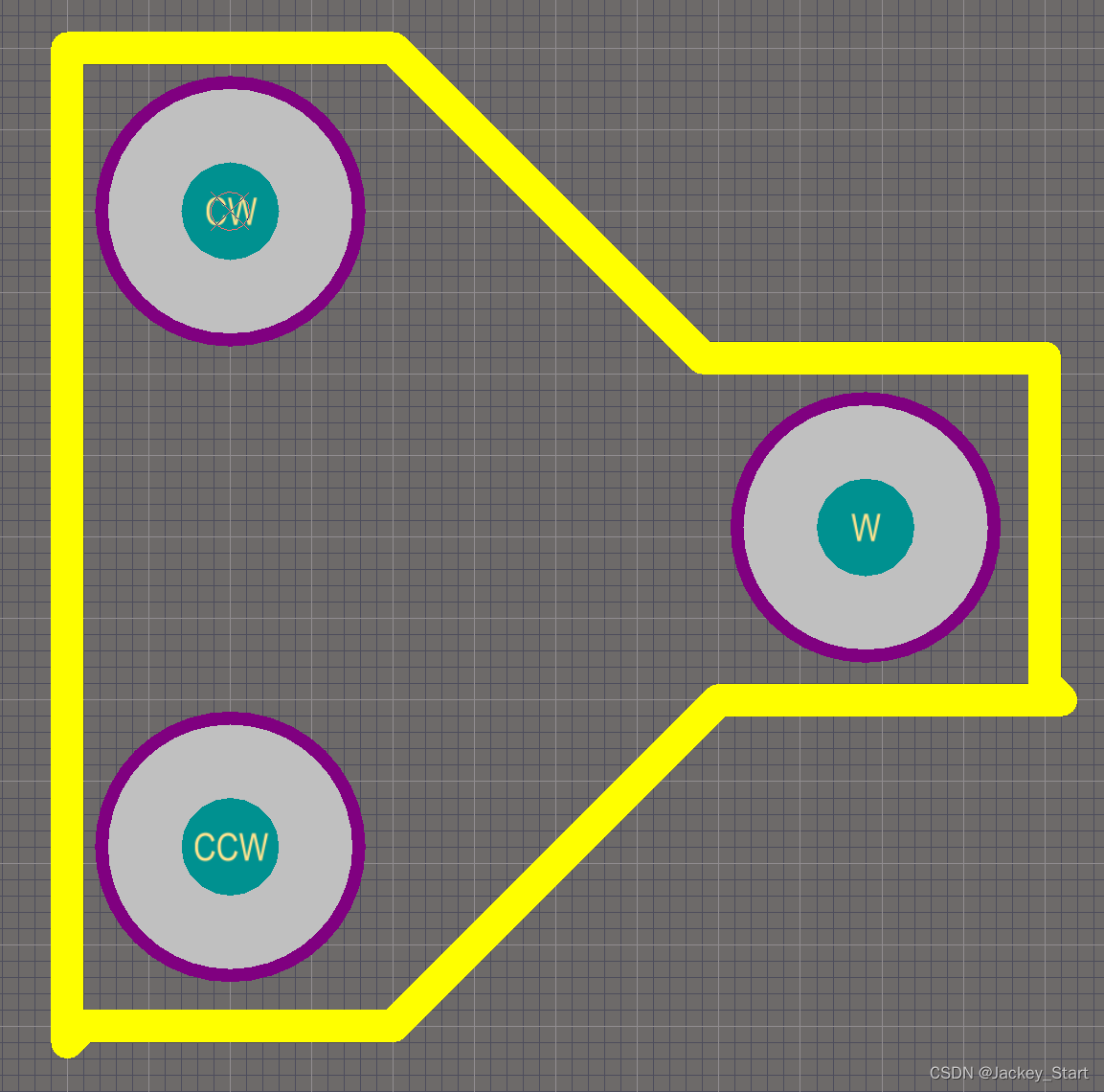

2.封装的引脚名字要修改对应

重新下载到pcb后即可
