IIC通信

目录

IIC协议简介

IIC物理层

IIC协议层

---

IIC协议简介

IIC通信协议是由Phiilps公司开发，引脚少，硬件实现简单，扩展性强，多用于板内通讯。对于IIC通讯协议，可以以分层的方式理解，可以分为物理层和协议层。物理层规定通讯系统中具有机械、电子功能部分的特性，确保数据在物理媒体中的传输。协议层主要规定通讯逻辑，同一收发双方的数据打包、解包标准。简单来说物理层规定我们用嘴巴还是肢体来交流，协议层规定我们用中文还是英文来交流。

IIC物理层

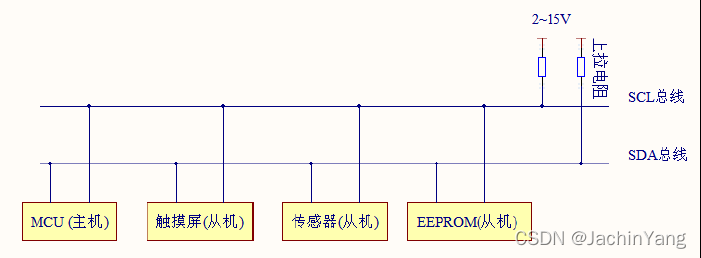

IIC通讯设备之间的常用连接方式如下图所示：

它的物理层有如下特点：

1. 它是一个支持设备的总线，总线指多个设备共用的信号线，在一个IIC通讯总线中，可连接多个IIC通讯设备，支持多个通讯主机及多个通讯 从机；
2. 一个IIC总线只使用两条总线线路，一条双向串行数据线（SDA），一条串行时钟线（SCL）。数据线即用来表示数据，时钟线用于数据收发同步；
3. 每个连接到总线上的设备都有一个独立的地址，主机可以利用这个地址进行不同设备之间的访问；
4. 总线通过上拉电阻接到电源，当IIC设备空闲时，会输出高阻态，而当所有设备都空闲时，都输出高阻态时，由上拉电阻把总线拉成高电平；
5. 多个主机同时使用总线时，为了防止数冲突，会利用仲裁方式决定由哪个设备占用总线。

IIC协议层

先看看IIC通讯过程的基本结构：
