IIC通信(一)

主从结构,一主多从。
开始信号:SCL=1;SDA拉低;
接受信号:SCL=1;SDA拉高。
读写数据过程中,SCL=1时,SDA不可变;SDA=0时,SDA可变化。

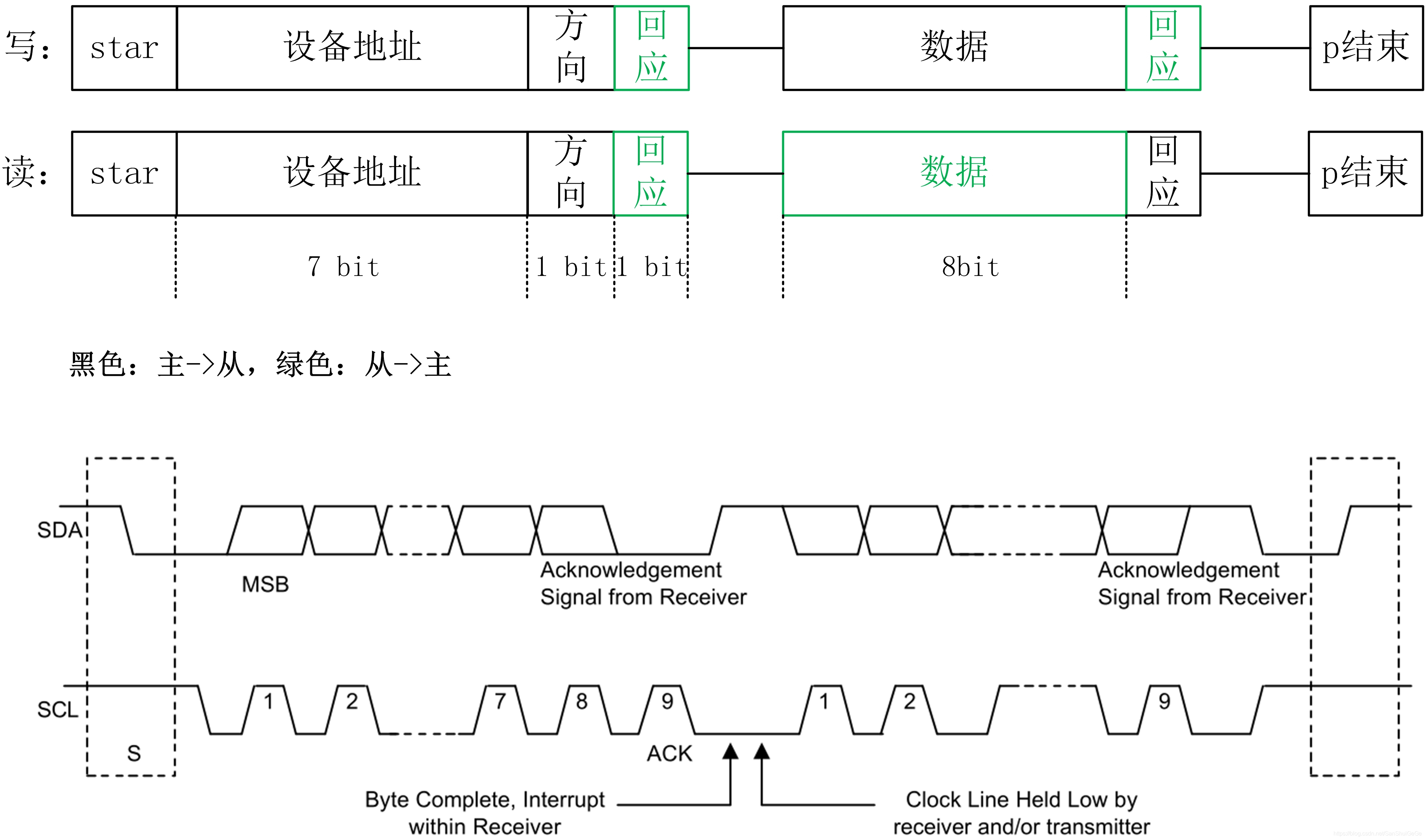

在这里插入图片描述
方向
0表示主设备向从设备写数据,1表示主设备向从设备读数据。

应答信号

发送器每发送一个字节(8个bit),就在时钟脉冲9期间释放数据线,由接收器反馈一个应答信号。

应答信号为低电平时,规定为有效应答位(ACK,简称应答位),表示接收器已经成功地接收了该字节;
应答信号为高电平时,规定为非应答位(NACK),一般表示接收器接收该字节没有成功
