DA14683的Flash问题
Date: 2018.12.27
Create: Jim
QSPI FLASH

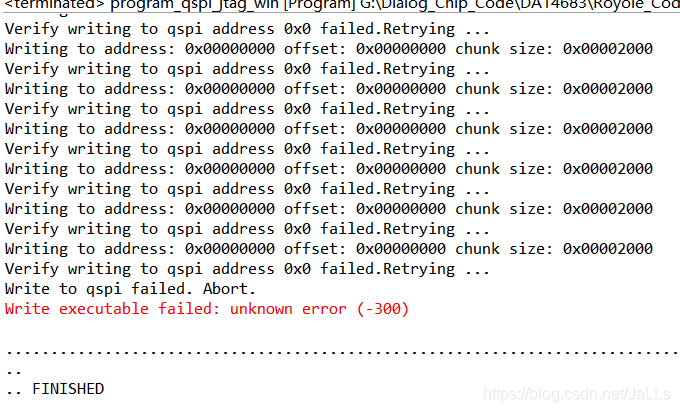

关于DA14683的外置Flash，只支持1.8V供电的QSPI FLASH，如果使用了3V供电的FLASH，那么在下载程序的时候，会出现以下报错：
程序下载失败。
Flash型号配置
如果选用了DA14683 PRO DK或者DA14683 USB KIT上面的FLASH型号：Winbond W25Q80EW，那么FLASH代码部分可以不用配置，SDK中默认的FLASH型号就是W25Q80EW。
如果选用的是别的FLASH型号，就需要重新配置代码。

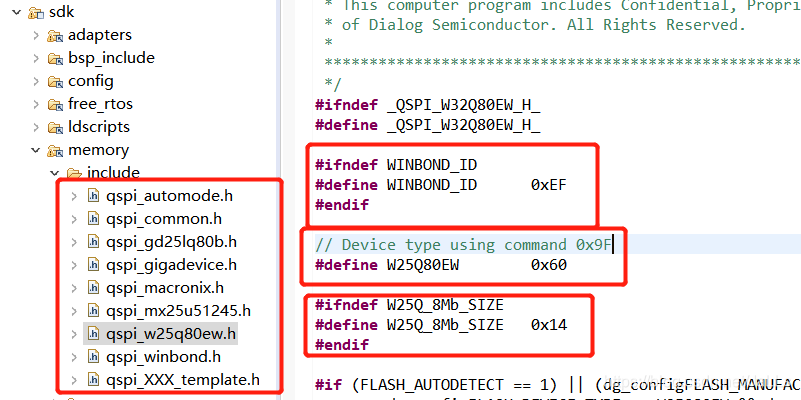

具体配置代码的位置如下：
只需要在FLASH规格书上面找到这三个信息，对应替换即可。

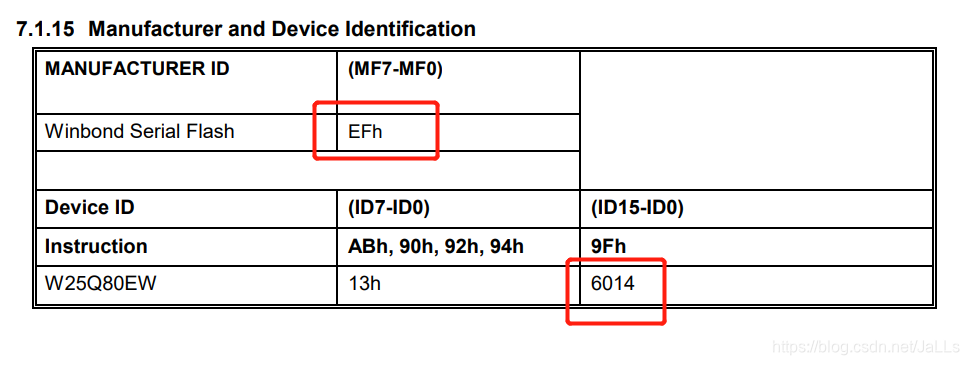

在W25Q80EW规格书中对应信息如下：
FLASH型号自动识别

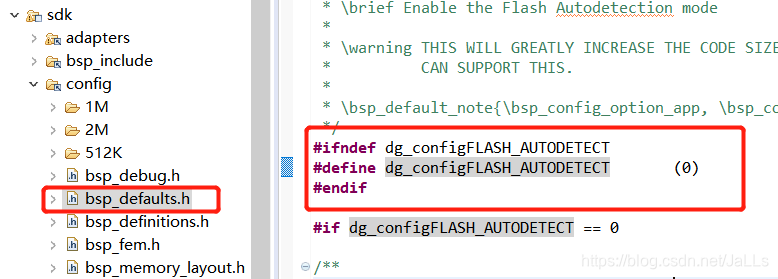

DA14683的SDK中也提供了FLASH型号自动识别相关代码，，并且以宏定义的形式提供用户使用：
这个搜索这个宏定义就可以找到相关的实现代码。但是打开这个宏定义会增加代码量，导致最终的烧录文件大小增大，用户可根据实际情况自行抉择。
