杰理701N---使用一个定时器同时输出两路同步的PWM

最新推荐文章于 2025-12-31 10:03:13 发布

原创最新推荐文章于 2025-12-31 10:03:13 发布 · 978 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#杰理MCU杰理单片机 #杰理 #杰理AD150 AD140 #单片机

杰理JL701N 专栏收录该内容

1 篇文章

订阅专栏

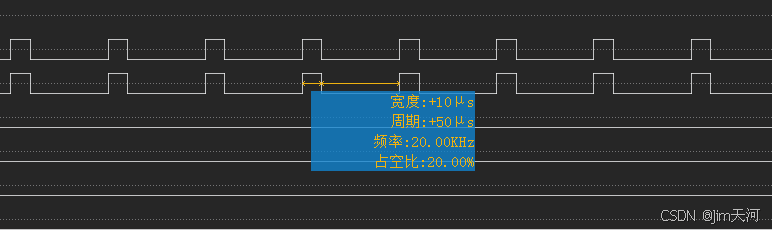

今天写代码发现了JL701N的一个定时器PWM输出可以同时映射到两个管脚，不过输出是同步的，并不能单独调节频率和占空比：

具体实现方式如下，在SDK原有的timer_pwm_init函数中增加多一个映射管脚即可，或者自己重新写一个PWM初始化函数：

void timer_pwm_init(JL_TIMER_TypeDef *JL_TIMERx, u32 pwm_io, u32 fre, u32 duty)
{
    switch ((u32)JL_TIMERx) {
    case (u32)JL_TIMER0 :
        gpio_och_sel_output_signal(pwm_io, OUTPUT_CH_SIGNAL_TIMER0_PWM);
        gpio_och_sel_output_signal(USR_LED10_IO, OUTPUT_CH_SIGNAL_TIMER0_PWM);
        gpio_set_die(USR_LED10_IO, 1);
        gpio_set_pull_up(USR_LED10_IO, 0);
        gpio_set_pull_down(USR_LED10_IO, 0);
        gpio_set_direction(USR_LED10_IO, 0);
        break;
    case (u32)JL_TIMER1 :
        gpio_och_sel_output_signal(pwm_io, OUTPUT_CH_SIGNAL_TIMER1_PWM);
        break;
    case (u32)JL_TIMER2 :
        gpio_och_sel_output_signal(pwm_io, OUTPUT_CH_SIGNAL_TIMER2_PWM);
        gpio_och_sel_output_signal(USR_LED12_IO, OUTPUT_CH_SIGNAL_TIMER2_PWM);
        gpio_set_die(USR_LED12_IO, 1);
        gpio_set_pull_up(USR_LED12_IO, 0);
        gpio_set_pull_down(USR_LED12_IO, 0);
        gpio_set_direction(USR_LED12_IO, 0);
        break;
    case (u32)JL_TIMER3 :
        bit_clr_ie(IRQ_TIME3_IDX);
        gpio_och_sel_output_signal(pwm_io, OUTPUT_CH_SIGNAL_TIMER3_PWM);
        gpio_och_sel_output_signal(USR_LED14_IO, OUTPUT_CH_SIGNAL_TIMER3_PWM);
        gpio_set_die(USR_LED14_IO, 1);
        gpio_set_pull_up(USR_LED14_IO, 0);
        gpio_set_pull_down(USR_LED14_IO, 0);
        gpio_set_direction(USR_LED14_IO, 0);
        break;
    case (u32)JL_TIMER4 :
        gpio_och_sel_output_signal(pwm_io, OUTPUT_CH_SIGNAL_TIMER4_PWM);
        break;
    case (u32)JL_TIMER5 :
        gpio_och_sel_output_signal(pwm_io, OUTPUT_CH_SIGNAL_TIMER5_PWM);
        break;
    default:
        return;
    }
    u32 u_clk = 24000000;
    //初始化timer
    JL_TIMERx->CON = 0;
    JL_TIMERx->CON |= (0b110 << 10);					//时钟源选择STD_24M时钟源
    JL_TIMERx->CON |= (0b0001 << 4);					//时钟源再4分频
    JL_TIMERx->CNT = 0;									//清计数值
    JL_TIMERx->PRD = u_clk / (4 * fre);				    //设置周期
    JL_TIMERx->PWM = (JL_TIMERx->PRD * duty) / 10000;	//设置初始占空比，0~10000对应0~100%
    JL_TIMERx->CON |= (0b01 << 0);						//计数模式
    JL_TIMERx->CON |= BIT(8);							//PWM使能
    //设置引脚状态
    gpio_set_die(pwm_io, 1);
    gpio_set_pull_up(pwm_io, 0);
    gpio_set_pull_down(pwm_io, 0);
    gpio_set_direction(pwm_io, 0);



    printf("JL_TIMERx->PRD = 0x%x\n", JL_TIMERx->PRD);
    printf("JL_TIMERx->CON = 0x%x\n", JL_TIMERx->CON);
}

调用初始化函数选择用到的定时器和管脚后，再调用 set_timer_pwm_duty 函数设置占空比即可。

JL701N共有定时器6个，其中Time1不可以用（SDK占用了），所以总共有5个用户可用的定时器，这样一来如果项目中有需要同步输出的PWM，则可以使用一个定时器来完成，节省芯片资源。

所用SDK版本：jl701n_soundbox_release_v1.4.1

测试硬件环境：JL701N(QFN88) MCU TOP V1.0

JL7016C\7018F\杰理JL7016C\7018F
