RFC6121-IM-01管理名册订阅02添加好友报文流程图1

添加好友的流程，以及报文。

---

情况

1，A订阅B，B拒绝。结束

在此处，

如果B未处理。那么在A的列表会有B，但是subscription=none，B登录后列表没有A。
这种情况在spark中的显示是 “挂起”。

如果B没上线。等到B上线后，在登录过程中，对于收到的A加B的请求，B端的spark自动响应presence type=subscribed 同意A对B的好友申请，此时A(TO)B，B（FROM）A。然后B端sparn发送 presence type=subscribe请求加A为好友。 spark自动帮B同意了好友添加。。。

2，A订阅B，B同意，B再订阅A，A拒绝。

在此处，如果B再订阅A，A未进行处理，那么对A来说，就是A(to)B，对B来说，就是B(from)A。

3，A订阅B，B同意，B再订阅A，A同意。成功情况

---

注意
我仅讨论这三种情况，不包括其中的特殊情况比如B没上线，B未处理等。

发送remove有两种情况
1，收到unsubscribe，就发送remove。
2，主动删除对方发送remove

---

下面对三种情况的报文以及流程图

A 代表 clientA
B 代表 clientB
S 代表 Server

情况一 A订阅B，B拒绝，结束

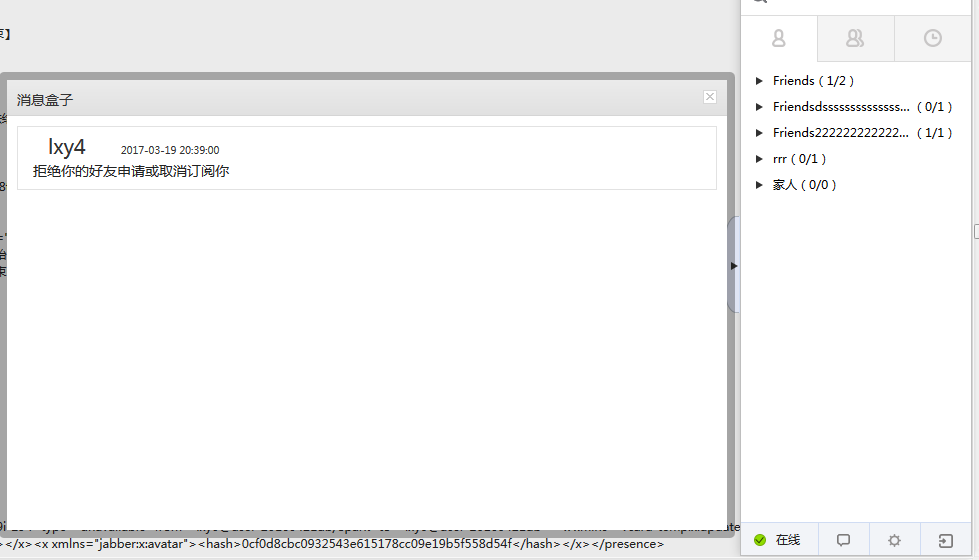

A方界面

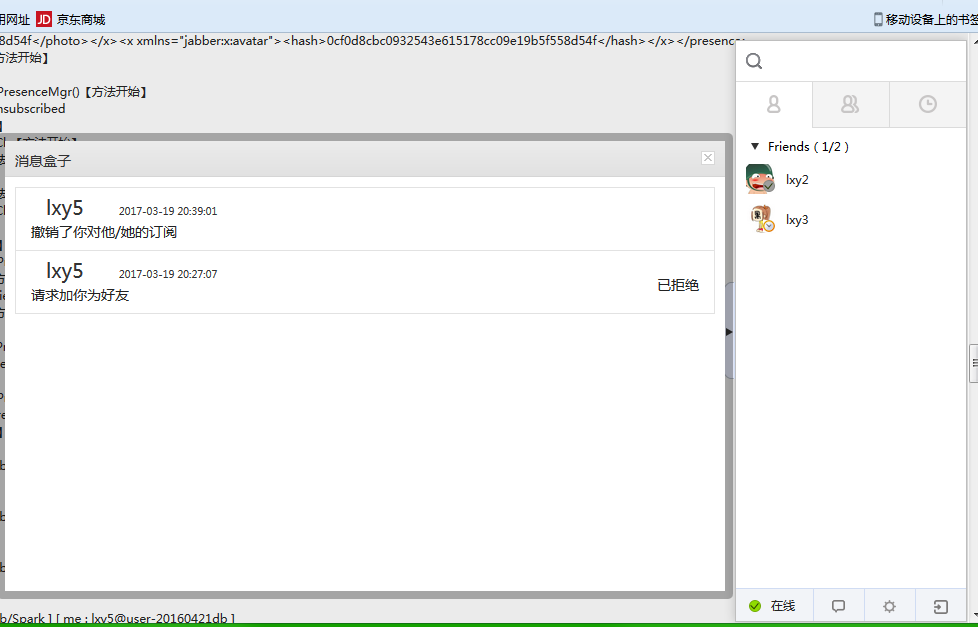

B方界面

A1， A->S 发送iq roster set将该人加到自己的好友列表
注，A1，A5节的顺序无所谓，先发iq roster set或者先发 presence type="subscribe"都可以

<iq id='setIQRoster_34616ce954390' type='set' xmlns='jabber:client'>
    <query xmlns='jabber:iq:roster'>
        <item jid='lxy4@user-20160421db' name='lxy4'>
            <group>家人</group>
        </item>
    </query>
</iq>

A2， S->A 发送iq roster set将该人加到了他的列表。（我们在这个时候，将该人渲染到页面上）

<iq xmlns="jabber:client" type="set" id="325-544" to="lxy5@user-20160421db/6ws7h81i8t">
    <query xmlns="jabber:iq:roster">
        <item jid="lxy4@user-20160421db" name="lxy4" subscription="none">
            <group>家人</group>
        </item>
    </query>
</iq>

A3， A->S 请求B的vcard。这个不在加好友的流程中，是我个人的设置，收到服务器发来的iq roster set，则渲染其到界面，并请求其vcard（主要是为了获得头像）

<iq id='vcard_34616ce98c911' type='get' from='lxy5@user-20160421db' to='lxy4@user-20160421db' xmlns='jabber:client'>
    <vCard xmlns='vcard-temp'/>
</iq>

A4， A->S 发送 iq roster result，对A2节进行应答

<iq from='lxy5@user-20160421db/6ws7h81i8t' type='result' id='325-544' xmlns='jabber:client'/>

A5， S->A 收到服务器的 A1节的应答

<iq xmlns="jabber:client" type="result" id="setIQRoster_34616ce954390" to="lxy5@user-20160421db/6ws7h81i8t"/>

A6，A->S 发送 presence, type=subscribe请求订阅

<presence id='subscribe_34616ce9d8684' to='lxy4@user-20160421db' type='subscribe' from='lxy5@user-20160421db' xmlns='jabber:client'/>

A7, S->A 收到前面请求的vcard 。 这里就不整理了

<iq xmlns="jabber:client" type="result" id="vcard_34616ce98c911" from="lxy4@user-20160421db" to="lxy5@user-20160421db/6ws7h81i8t">
    <vCard xmlns="vcard-temp">
        <N><FAMILY/> <GIVEN/> <MIDDLE/> </N> <ORG><ORGNAME/> <ORGUNIT/> </ORG> <NICKNAME/> <FN/> <TITLE/> <URL/> <PHOTO><BINVAL>头像数据</BINVAL> <TYPE>image/jpeg</TYPE> </PHOTO> <EMAIL><HOME/><INTERNET/><PREF/><USERID/> </EMAIL> <TEL><VOICE/><WORK/><NUMBER/> </TEL> <TEL><PAGER/><WORK/><NUMBER/> </TEL> <TEL><FAX/><WORK/><NUMBER/> </TEL> <TEL><CELL/><WORK/><NUMBER/> </TEL> <TEL><VOICE/><HOME/><NUMBER/> </TEL> <TEL><PAGER/><HOME/><NUMBER/> </TEL> <TEL><FAX/><HOME/><NUMBER/> </TEL> <TEL><CELL/><HOME/><NUMBER/> </TEL> <ADR><WORK/><LOCALITY/> <CTRY/> <STREET/> <PCODE/> <REGION/> </ADR> <ADR><HOME/><LOCALITY/> <CTRY/> <STREET/> <PCODE/> <REGION/> </ADR>
    </vCard>
</iq>

B1， S->B， B收到来自A的请求加好友

<presence xmlns="jabber:client" id="subscribe_34616ce9d8684" to="lxy4@user-20160421db" type="subscribe" from="lxy5@user-20160421db"/>

B2， B->S， B选择了拒绝

<presence id='unsubscribe_346177cde3578' to='lxy5@user-20160421db' type='unsubscribe' from='lxy4@user-20160421db' xmlns='jabber:client'/>

A8 ， S->A ， A收到了B不同意订阅的prensence节

<presence xmlns="jabber:client" id="unsubscribe_346177cde3578" to="lxy5@user-20160421db" type="unsubscribe" from="lxy4@user-20160421db"/>

A9， A->S， A发送remove节
（谁收到unsubscribe节，谁就发送remove)

<iq id='setIQRosterRemove_346177ce06187' type='set' xmlns='jabber:client'>
    <query xmlns='jabber:iq:roster'>
        <item jid='lxy4@user-20160421db' subscription='remove'>
            <group>家人</group>
        </item>
    </query>
</iq>

A10， S->A , A收到服务器发来的remove节（此时才将B从界面上移除）

<iq xmlns="jabber:client" type="set" id="953-555" to="lxy5@user-20160421db/6ws7h81i8t">
    <query xmlns="jabber:iq:roster">
        <item jid="lxy4@user-20160421db" subscription="remove"/>
    </query>
</iq>

A11, A->S , 对A10的确认

<iq from='lxy5@user-20160421db/6ws7h81i8t' type='result' id='953-555' xmlns='jabber:client'/>

A11, S->A ，对A9的确认

<iq xmlns="jabber:client" type="result" id="setIQRosterRemove_346177ce06187" to="lxy5@user-20160421db/6ws7h81i8t"/>

B3， S->B ，服务器给B发来的 iq roster remove

<iq xmlns="jabber:client" type="set" id="846-558" to="lxy4@user-20160421db/and4ahzwoc"><query xmlns="jabber:iq:roster"><item jid="lxy5@user-20160421db" subscription="remove"/></query></iq>

B4， B-S> B返回 对B3的确认

<iq from='lxy4@user-20160421db/and4ahzwoc' type='result' id='846-558' xmlns='jabber:client'/>

B5， S->B B收到了来自A的 unavailable 节

<presence xmlns="jabber:client" type="unavailable" from="lxy5@user-20160421db/Spark" to="lxy4@user-20160421db/and4ahzwoc"/>

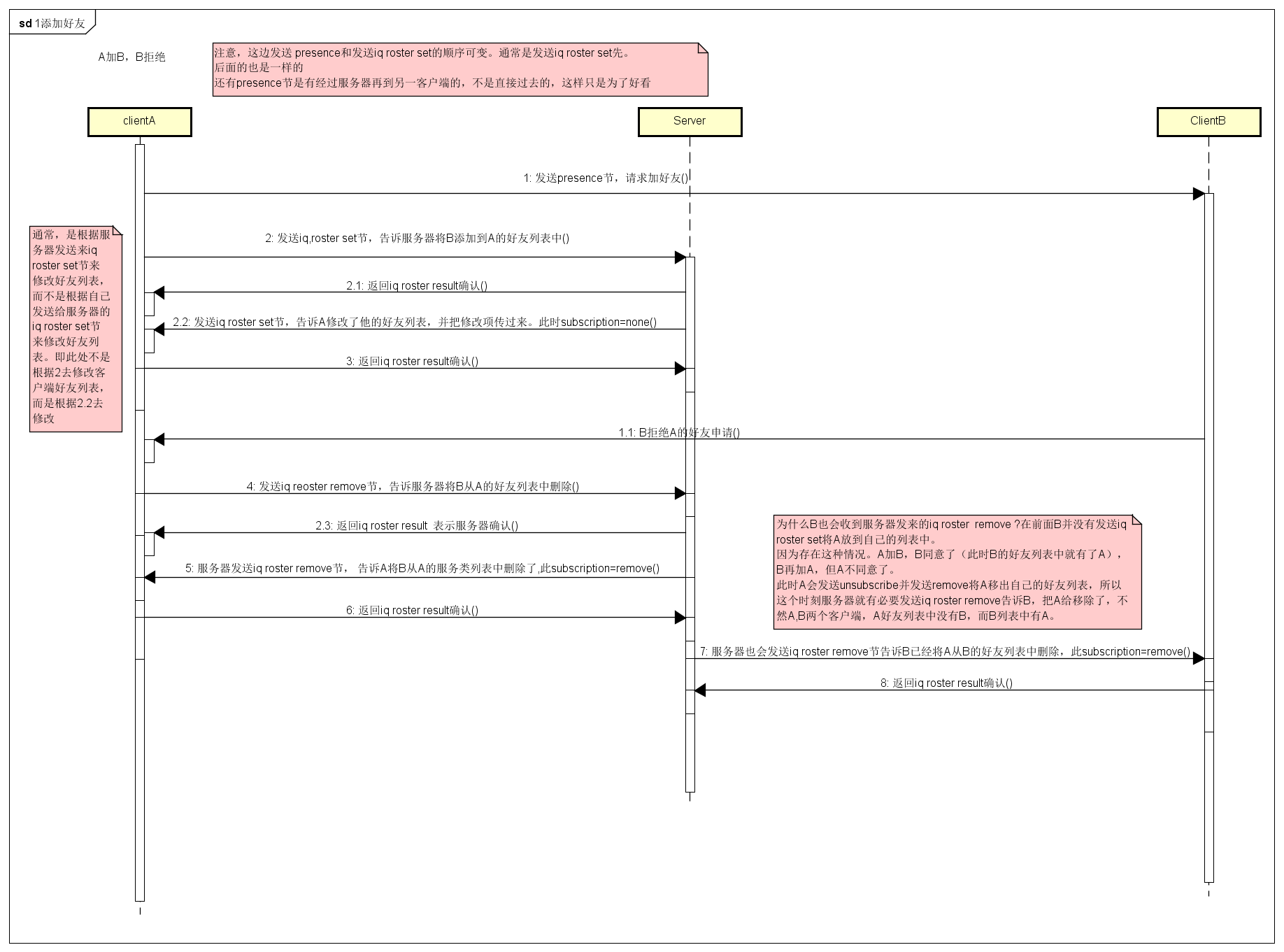

流程图

有点长。。情况2,3放在另外篇章上，怕乱。
