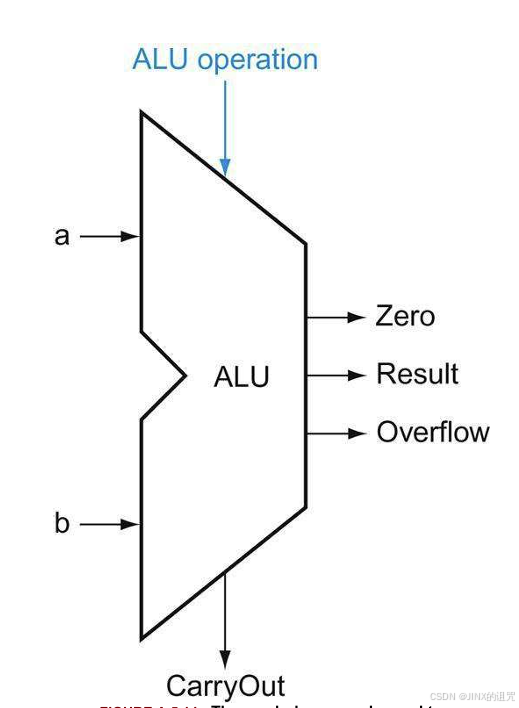

手把手教你搭建算术逻辑单元

算数逻辑单元, Arithmetic Logic Unit是处理器的核心部分，它负责对操作数进行算术和逻辑运算。本篇文章，将对ALU的内部构造经以及其工作原理经行深度剖析，其实ALU没有你想到这么复杂。此外，我会用提供ALU的Verilog代码，方便大家学习

1-Bit ALU

我们从零开始，循序渐进，从1bit逐渐过渡到64bit的ALU。

逻辑运算

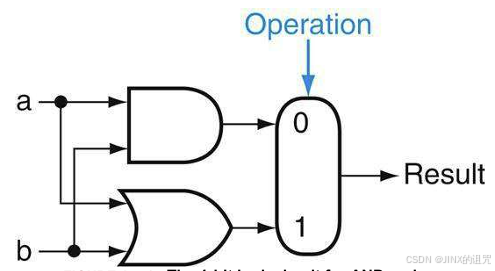

1 bit的逻辑运算很简单，AND 还有 OR 运算如下图。

a和b分别接入到与门和或门，然后再通过选择器，选择输出的结果（Result）。

​ Result = (a·b) ·(!Operation)+(a+b)·Operation

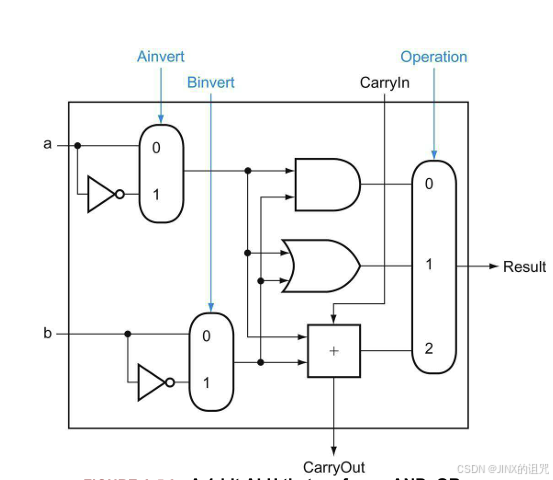

算术运算

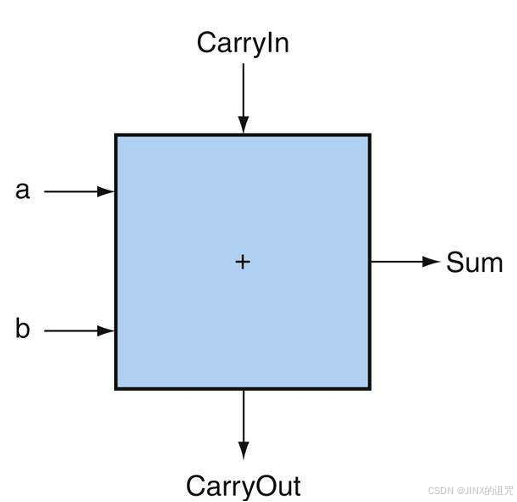

一位全加法器的框图抽象如下：

可以得出

CarryOut = (a+b)·CarryIn + a·b

Sum = a ^ b ^CarryIn

^为异或

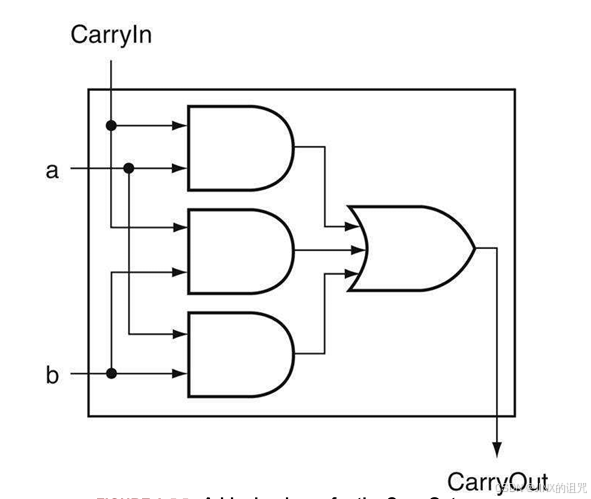

于是有下图：

Sum同理，我们就不详细说明了

64-bit ALU

级联

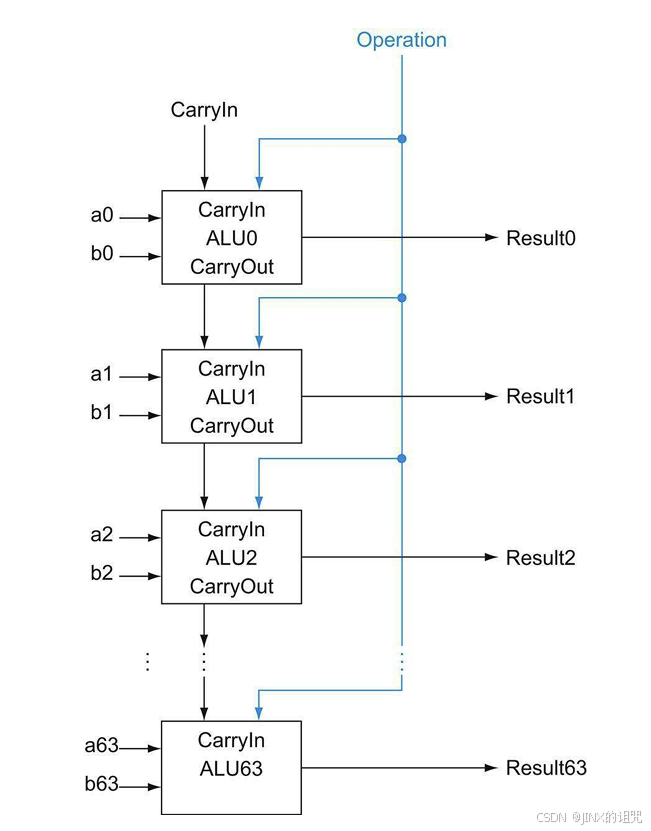

1 比特的ALU通过简单的级联，如同串行进位加法器一样，就可以形成64 比特的ALU，如下：

功能扩展

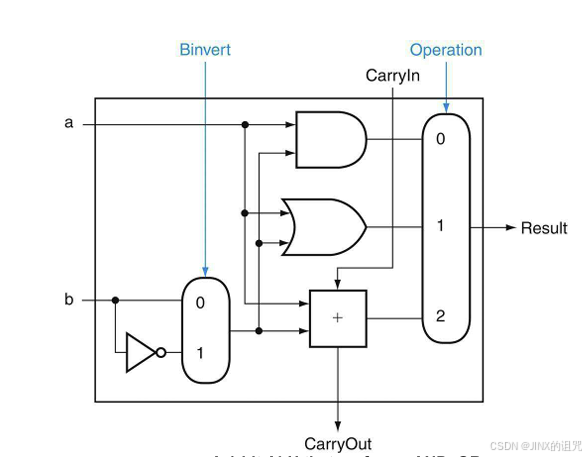

1. Sub

在计算机中，补码计算

因为 A + ！A = -1

所以 A - B = A + (! B ）+ 1

因而做减法则需要对减数取反相加，然后再加1，这里刚好可以对输入进位置位

2. Nor

  ! ( a + b ) =  ! a  ·  ！b

3. Slt

在RISC-V 架构中，需要支持 slt 指令的硬件连接

slt : set less than；

slt 指令结果与 rs1, rs2 的大小有关

如果 rs1 < rs2, 则结果的非最低位为0，最低位为1（set）

如果rs1>=rs2, 则结果的非最低位为0，最低为为0（reset）

要判断 a 和 b 的大小，我们可以前面减法的基础上，进行判断

如果 a < b , a - b <0 ; 那么输出结果为负，对应的符号位为1；

反之， 结果为非负，对应的符号位位 0

这里很有意思的巧合就是，结果的符号位刚好满足slt的操作要求

因而，我们可以将最高符号位，连接回最低位

**4.Zero **

在RISC-V 架构指令架构中，除了加减还有逻辑运算之外，我们还需要支持决策指令，如beq

beq r1, r2, THEN

如果 r1 = r2 , 跳转到THEN语句

否则，执行接下来的指令

那么该如何判断 r1 = r2 呢？

我们可以使用减法

​ （ a - b = 0 ）<=> a = b

那么可以有Zero信号

Zero = !(Result63 + Result62 +Result61+…Result1 + Result 0)

只用当所有的位的结果都相等（Resulti = 0, i=0,1,…63)，即

Result63 + Result62 +Result61+…Result1 + Result0=0

Zero才为高

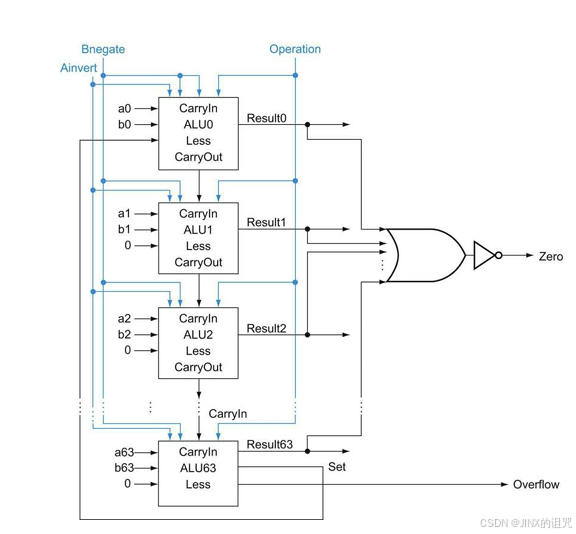

每次进行减法判断的时候，CarryIn会被置1，同时B会被取反（通过Binvert选择器选择），因而我们可以将 CarryIn 和 Binvert 简化为一个控制信号 Bnegate。

同时我们加入Overflow（溢出）检测

指令字段

那么ALU是如何与指令相连接起来的呢？

答案就藏在指令的指令的字段里面，我们在深入剖析RISC-V指令：类型、编解码与工作原理中有提到指令可以分成很多有效字段，它们决定了指令的类型和操作。

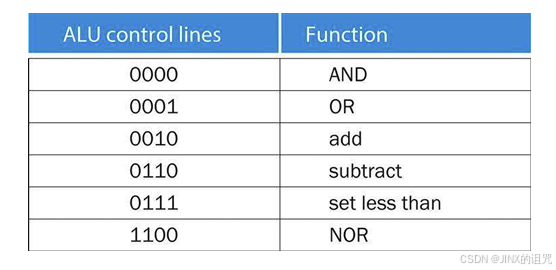

处理器在读取指令时，因为不同指令的操作和操作对象不一样，因而在操作的时候，处理器的控制单元会对funct段经行编码，与控制信号建立联系。控制信号对应的操作与ALU经行的功能如下：

段，它们决定了指令的类型和操作。

处理器在读取指令时，因为不同指令的操作和操作对象不一样，因而在操作的时候，处理器的控制单元会对funct段经行编码，与控制信号建立联系。控制信号对应的操作与ALU经行的功能如下：

funct字段和控制信号的具体联系和原因，不是本篇文章的重点，我们后面会提到。

代码

// ALU模块
module ALU(
    input [3:0]  ALUctrl,
    input [63:0] A,
    input [63:0] B,
    output reg [63:0] ALUOut,
    output Zero
);
    assign Zero = (ALUOut == 0);  // 零标志生成

    always @(*) begin  // 使用组合逻辑敏感列表
        case (ALUctrl)
            4'b0000: ALUOut = A & B;     // AND
            4'b0001: ALUOut = A | B;     // OR
            4'b0010: ALUOut = A + B;     // ADD
            4'b0110: ALUOut = A - B;     // SUB
            4'b0111: ALUOut = (A < B) ? 64'd1 : 64'd0;  // SLT
            4'b1100: ALUOut = ~(A | B);  // NOR
            default: ALUOut = 64'd0;      // 默认安全值
        endcase
    end
endmodule

// 修改后的ALU控制模块
module ALUControl(
    input [1:0]  ALUOp,
    input [5:0]  FuncCode,
    output reg [3:0] ALUCtrl
);

      //整个RSIC-V 有很多类型的指令，此处只做一些常见的指令的编码；
    always @(*) begin
        case (ALUOp)
            2'b00: ALUCtrl = 4'b0010;    // 加法（用于lw/sw/addi）
            2'b01: ALUCtrl = 4'b0110;    // 减法（用于beq）
            2'b10: begin                 // R-type指令
                case (FuncCode)
                    6'b10_0000: ALUCtrl = 4'b0010;  // ADD
                    6'b10_0010: ALUCtrl = 4'b0110;  // SUB
                    6'b10_0100: ALUCtrl = 4'b0000;  // AND
                    6'b10_0101: ALUCtrl = 4'b0001;  // OR
                    6'b10_0111: ALUCtrl = 4'b1100;  // NOR
                    6'b10_1010: ALUCtrl = 4'b0111;  // SLT
                    default:   ALUCtrl = 4'b1111;  // 未知操作
                endcase
            end
            default: ALUCtrl = 4'b1111;  // 异常操作码处理
        endcase
    end
endmodule
