LVS+KeepAlived高可用负载均衡集群

部署“LVS+KeepAlived高可用负载均衡集群”案例

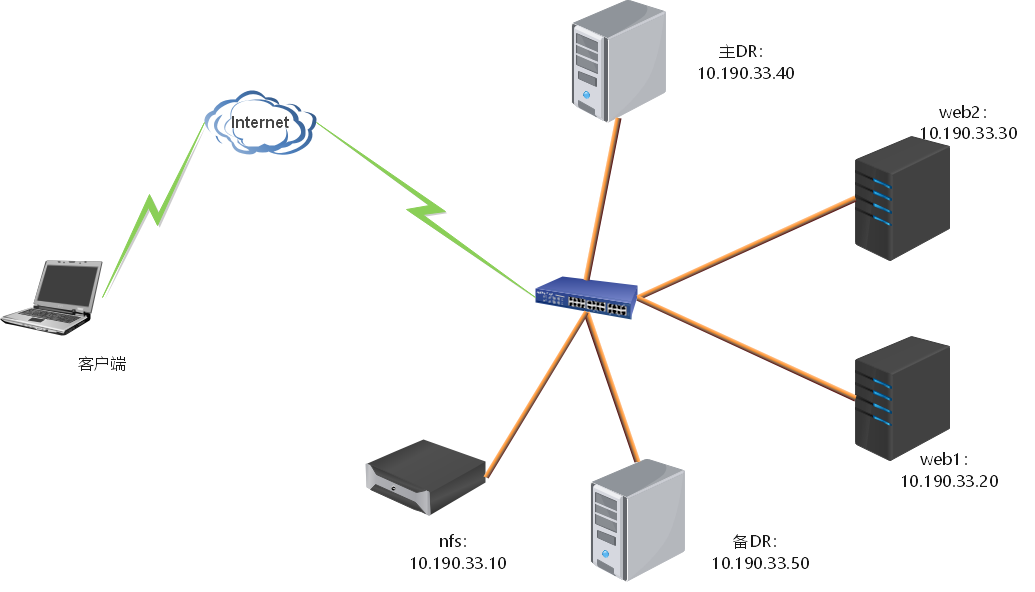

需求

• 备DR 服务器：10.190.33.50
• 主DR 服务器：10.190.33.40
• Web 服务器1：10.190.33.20
• Web 服务器2：10.190.33.30
• VIP地址：10.190.33.200
• 客户端：10.190.33.1(物理机)
• NFS服务器：10.190.33.10


部署共享存储

准备工作

hostnamectl set-hostname nfs-server


systemctl disable firewalld.service --now


vim /etc/selinux/config

	将“SELINUX=enforcing”修改成“SELINUX=0”


reboot

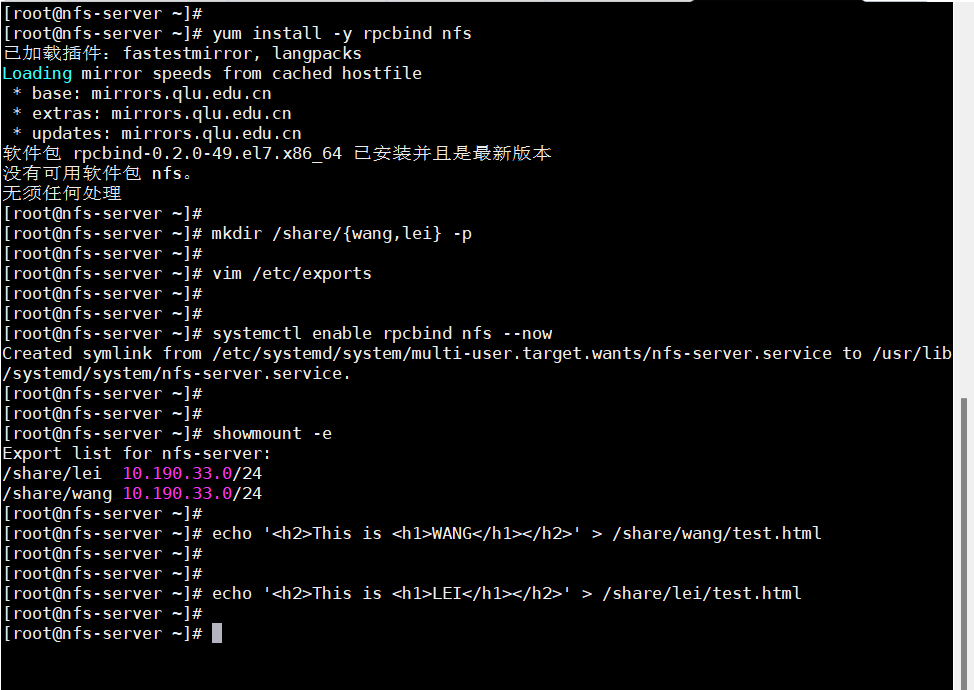

配置nfs服务

yum install -y rpcbind nfs

mkdir /share/{wang,lei} -p

echo '<h2>This is <h1>WANG</h1></h2>' > /share/wang/test.html

echo '<h2>This is <h1>LEI</h1></h2>' > /share/lei/test.html

vim /etc/exports

	/share/wang 10.190.33.0/24(ro)
	/share/lei 10.190.33.0/24(ro)

systemctl enable rpcbind nfs --now

showmount -e

部署web节点（web1和web2配置基本相同，请结合实际配置）

准备工作

hostnamectl set-hostname web1-server


systemctl disable firewalld.service --now


vim /etc/selinux/config

	将“SELINUX=enforcing”修改成“SELINUX=0”


reboot

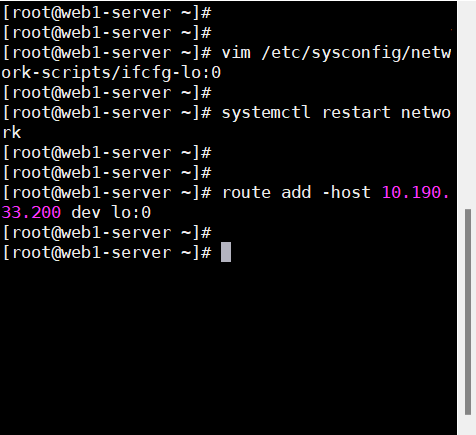

配置网络

vim /etc/sysconfig/network-scripts/ifcfg-lo:0

systemctl restart network
	DEVICE=lo:0
	ONBOOT=yes
	IPADDR=10.190.33.200
	NETMASK=255.255.255.255

route add -host 10.190.33.200 dev lo:0

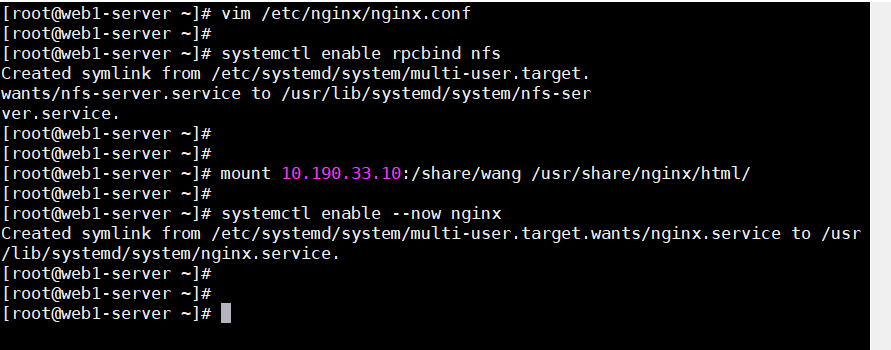

配置web服务

yum install -y nginx

vim /etc/nginx/nginx.conf
	······
	 keepalive_timeout  0;

systemctl enable rpcbind nfs

mount 10.190.33.10:/share/wang /usr/share/nginx/html/

systemctl enable --now nginx

使用客户端检查web服务是否启动及运行正常

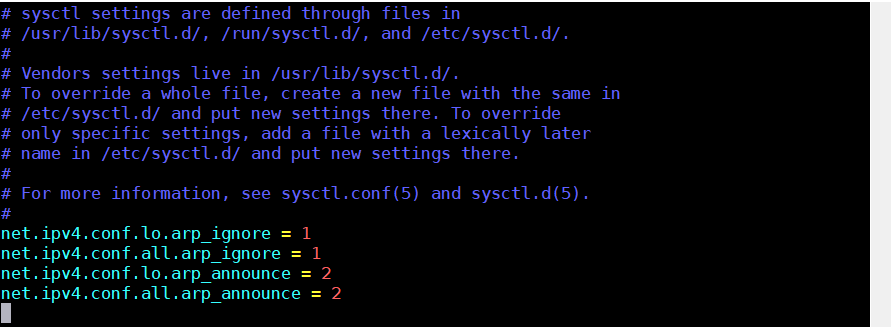

内核配置

vim /etc/sysctl.conf
	·······
	net.ipv4.conf.lo.arp_ignore = 1
	net.ipv4.conf.all.arp_ignore = 1
	net.ipv4.conf.lo.arp_announce = 2
	net.ipv4.conf.all.arp_announce = 2

部署负载调度器

准备工作

hostnamectl set-hostname LVS1-server


systemctl disable firewalld.service --now


vim /etc/selinux/config

	将“SELINUX=enforcing”修改成“SELINUX=0”


reboot

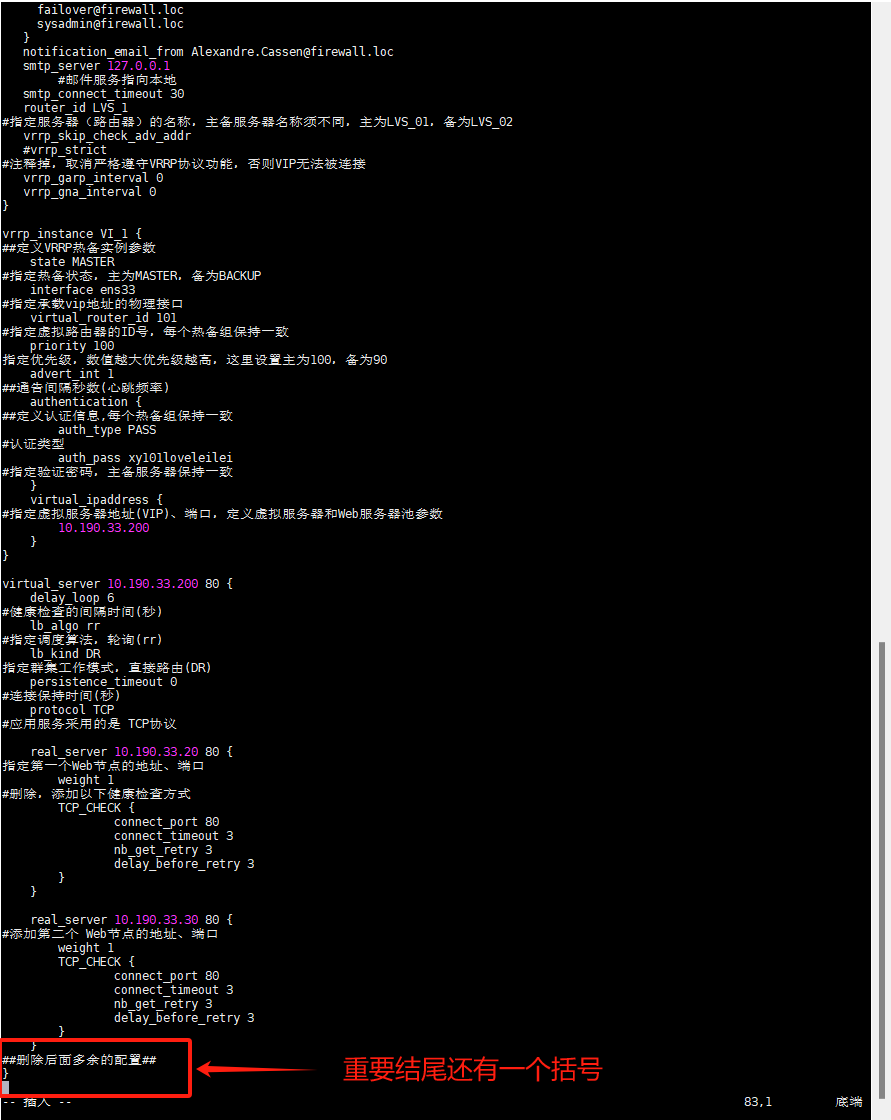

配置KeepAlived服务

yum install -y keepalived
	......
	global_defs {						#定义全局参数
	--10行--修改，邮件服务指向本地
		smtp_server 127.0.0.1
	--12行--修改，指定服务器（路由器）的名称，主备服务器名称须不同，主为LVS_01，备为LVS_02
		router_id LVS_01
	--14行--注释掉，取消严格遵守VRRP协议功能，否则VIP无法被连接
		#vrrp_strict
	}

	vrrp_instance VI_1 {				#定义VRRP热备实例参数
	--20行--修改，指定热备状态，主为MASTER，备为BACKUP
	    state MASTER
	--21行--修改，指定承载vip地址的物理接口
	    interface ens33
	--22行--修改，指定虚拟路由器的ID号，每个热备组保持一致
	    virtual_router_id 101
		#nopreempt		#如果设置非抢占模式，两个节点state必须为BACKUP，并加上配置 nopreempt
	--23行--修改，指定优先级，数值越大优先级越高，这里设置主为100，备为90
	    priority 100
	    advert_int 1					#通告间隔秒数(心跳频率)
	    authentication {				#定义认证信息,每个热备组保持一致
			auth_type PASS				#认证类型
	--27行--修改，指定验证密码，主备服务器保持一致
	        auth_pass  xy101loveleilei
	    }
	    virtual_ipaddress {				#指定群集vip地址
	        10.190.33.200
	    }
	}
	--36行--修改，指定虚拟服务器地址(VIP)、端口，定义虚拟服务器和Web服务器池参数
	virtual_server  10.190.33.200 80 {
	    delay_loop 6					#健康检查的间隔时间(秒)
	    lb_algo rr						#指定调度算法，轮询(rr)
	--39行--修改，指定群集工作模式，直接路由(DR)
	    lb_kind DR
	    persistence_timeout 0			#连接保持时间(秒)
	    protocol TCP					#应用服务采用的是 TCP协议
	--43行--修改，指定第一个Web节点的地址、端口
	    real_server 10.190.33.20 80 {
	        weight 1					#节点的权重
	--45行--删除，添加以下健康检查方式
	        TCP_CHECK {
				connect_port 80			#添加检查的目标端口
				connect_timeout 3		#添加连接超时(秒)
				nb_get_retry 3			#添加重试次数
				delay_before_retry 3	#添加重试间隔
			}
		}

		real_server 10.190.33.30 80 {		#添加第二个 Web节点的地址、端口
	        weight 1
	        TCP_CHECK {
				connect_port 80
				connect_timeout 3
				nb_get_retry 3
				delay_before_retry 3
			}
		}
	##删除后面多余的配置##
	}

systemctl enable keepalived.service --now

ip addr

配置负载策略

yum install -y ipvsadm.x86_64

systemctl enable --now ipvsadm.service

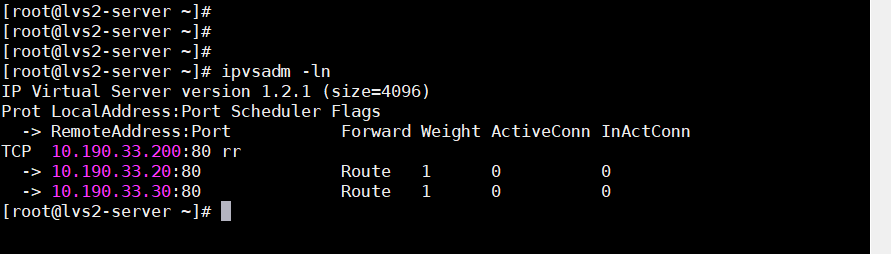

ipvsadm -ln

#如没有VIP 的分发策略，则重启 keepalived 服务，systemctl restart keepalived
systemctl restart keepalived.service

配置内核参数

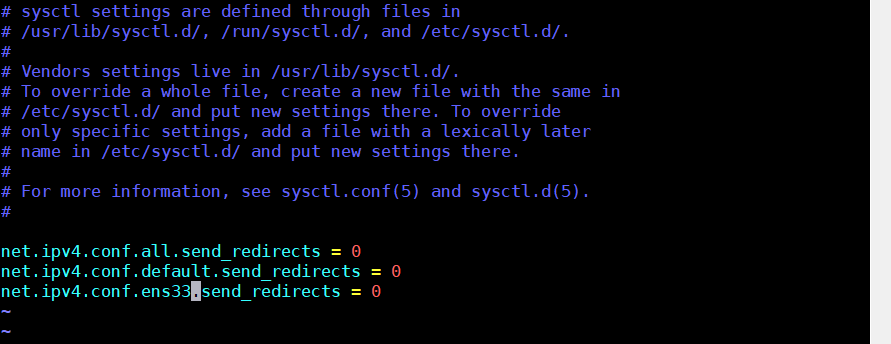

vim /etc/sysctl.conf
 ······
	net.ipv4.ip_forward = 0
	net.ipv4.conf.all.send_redirects = 0
	net.ipv4.conf.default.send_redirects = 0
	net.ipv4.conf.ens33.send_redirects = 0		#以自己实际网卡为准

sysctl -p

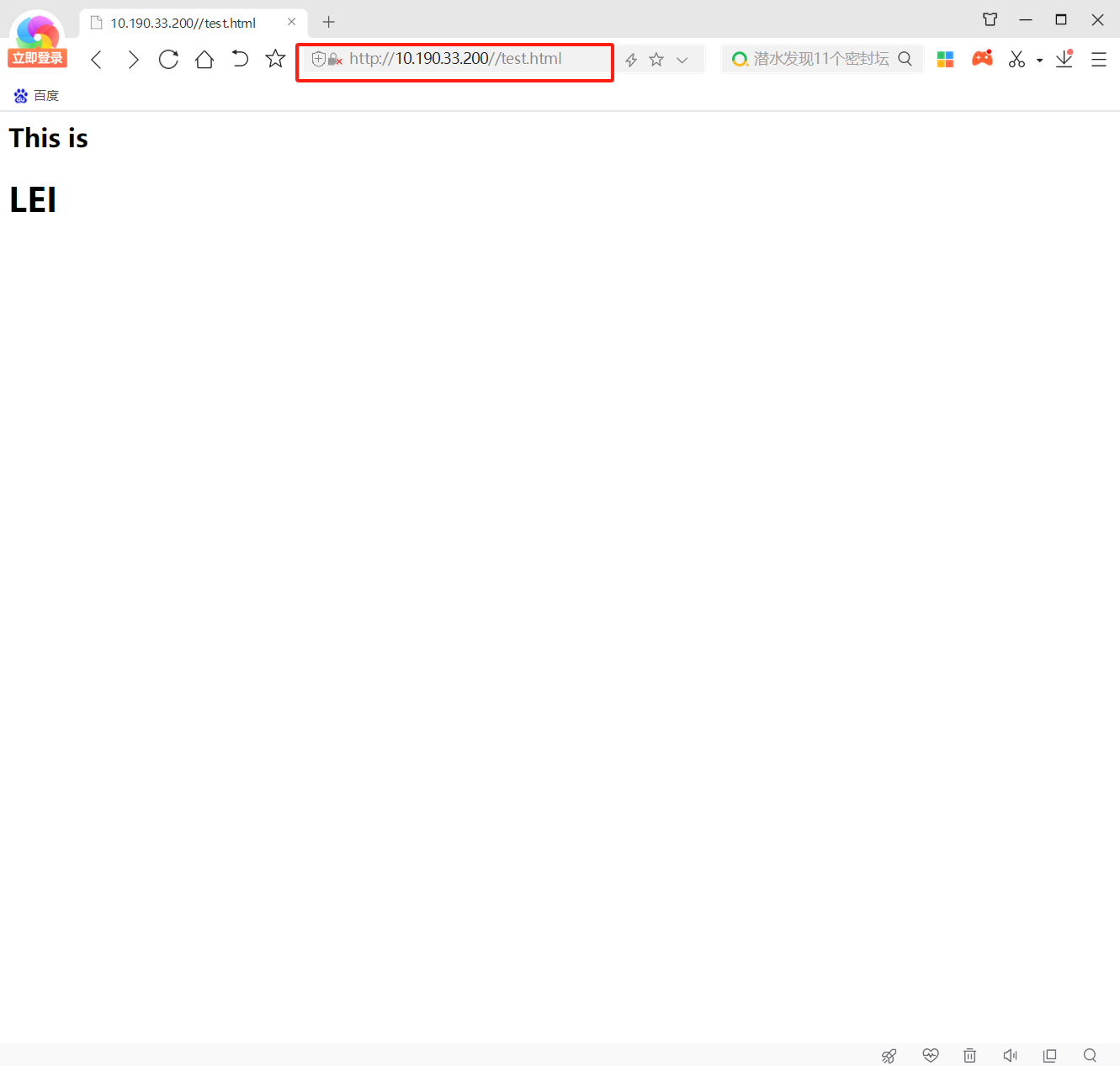

测试

即时刷新
