本文详细介绍了如何在Windows环境下vscode集成平台下安装plantuml以及验证uml生成流程图,安装包括JavaJDK,配置Graphviz,以及在VisualStudioCode(VSCode)中安装和配置Plantuml和Graphvizpreview插件。
一.步骤介绍
1.本地安装配置java。
2.本地安装配置graphviz。
3.安装vscode插件。
二.详细步骤
1.安装java jdk

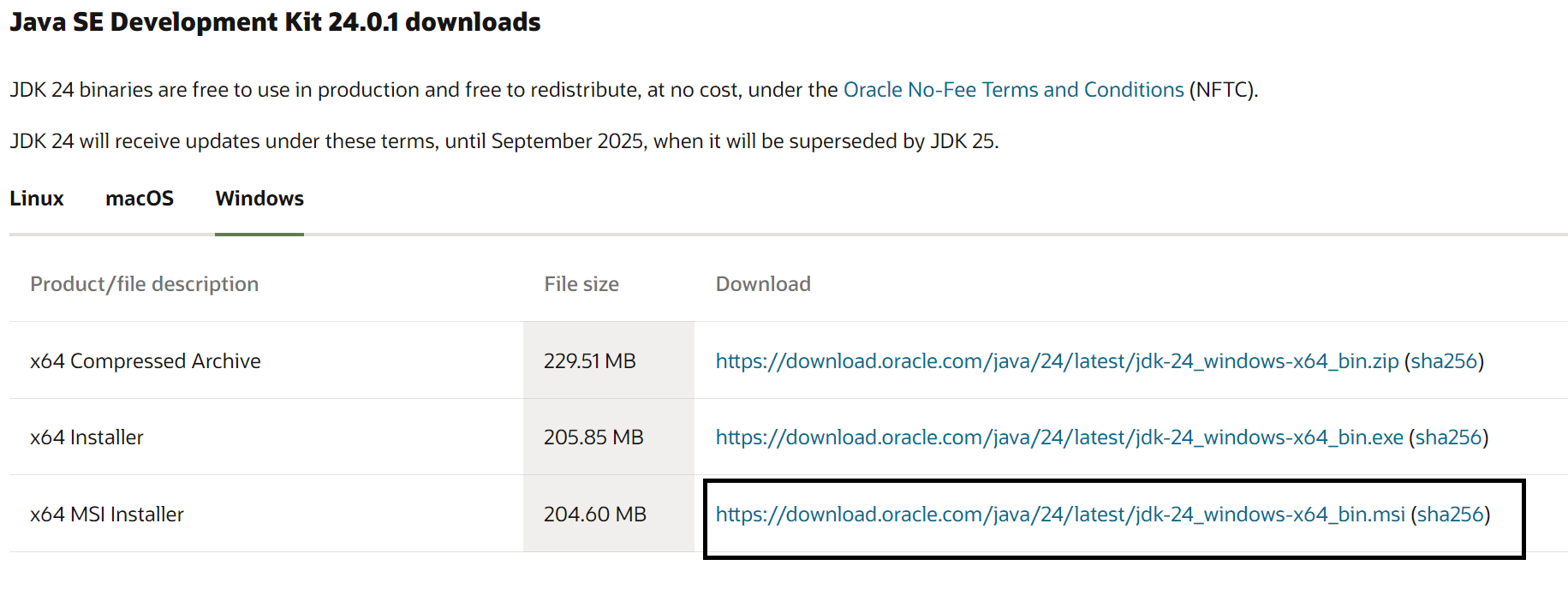

1)官网下载java安装包,推荐下载后缀为msi的安装包。

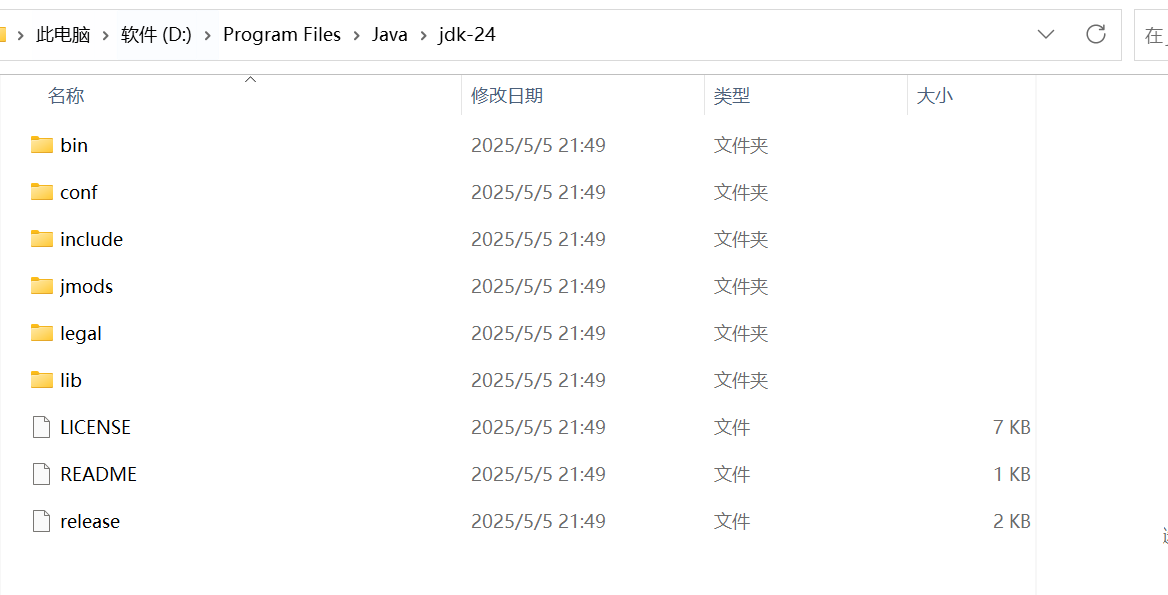

2)双击程序安装到自定义目录下,如下是安装好后的目录。
3)把jdk添加到系统环境变量中。

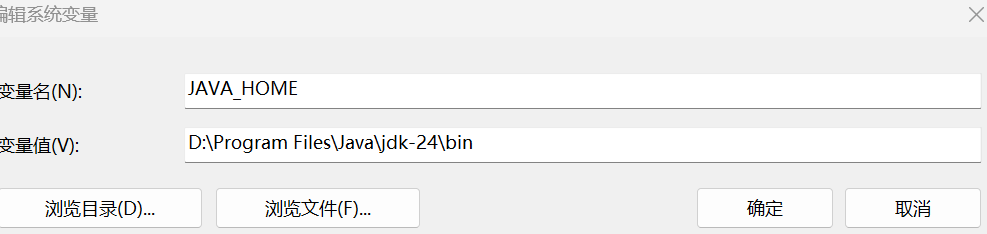

先在系统变量中新建JAVA_HOME变量和路径
然后再把bin目录加到系统变量的Path里面

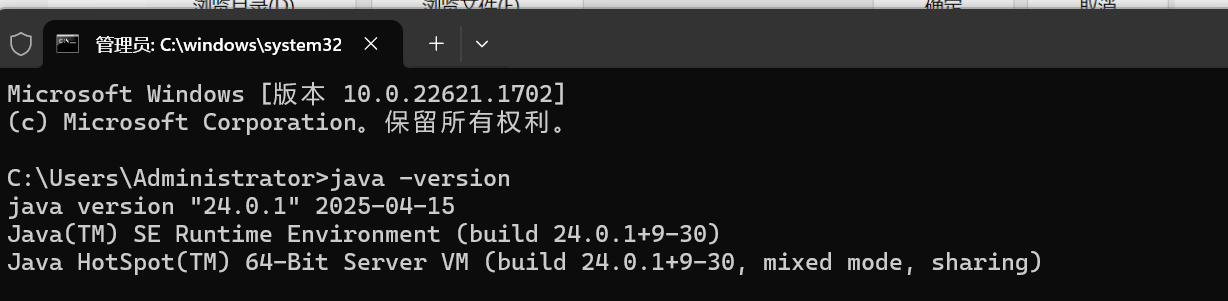

4)开一个终端验证java安装是否生效。
2.安装配置graphviz

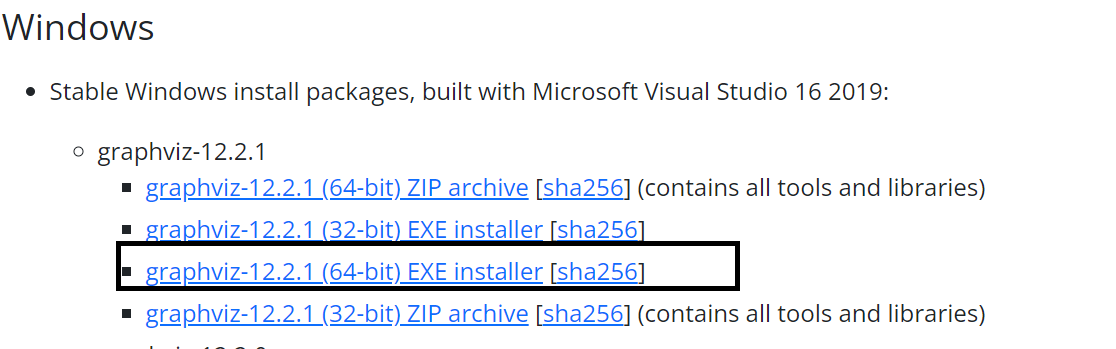

1)官网下载graphviz。 Download | Graphviz

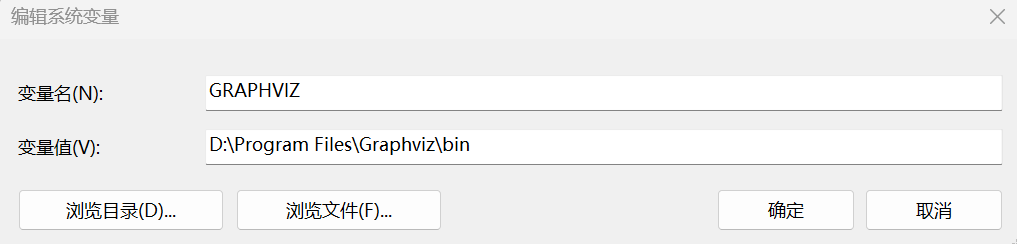

2)和上面配置jdk一样的操作,创建一个系统变量然后把bin目录加到Path变量里。

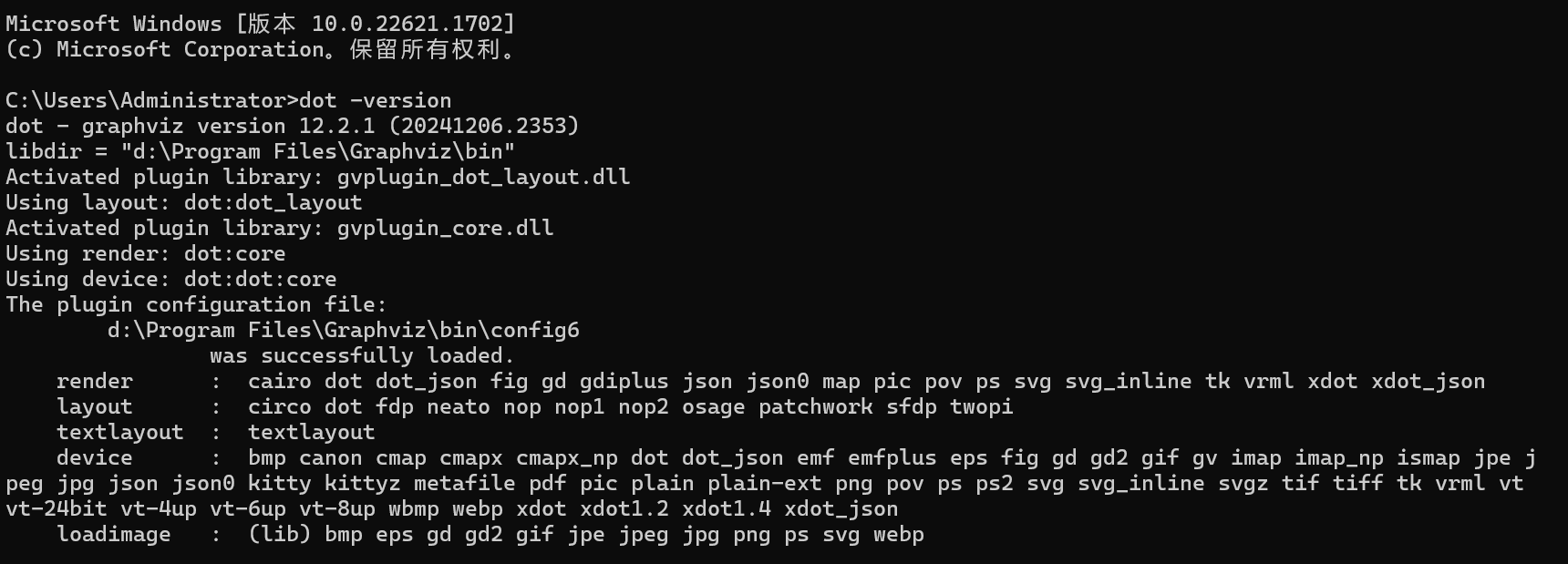

3)打开终端上验证安装是否生效。
3.打开vscode安装插件

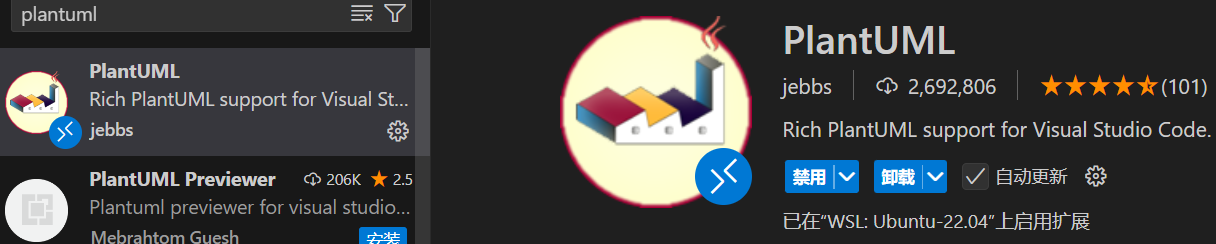

1)vscode内安装Plantuml插件。
注意:不需要其它配置,我按照有的博客给PlantUML插件指定了java jdk的路径后一直报错,无法生成图片,最后回到默认就好了。

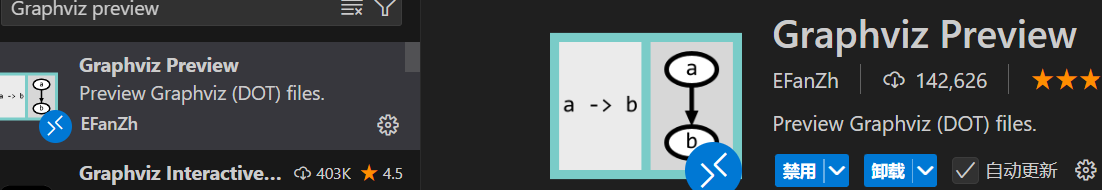

2)vscode内安装Graphviz preview插件。
4.验证所有环境是否搭建完成
因为vscode是一个空壳子我们可以随便在磁盘中新建一个目录然后在vscode中以打开文件夹的方式打开它,不需要创建work_space。接着在vscode里新建一个test.puml文件,并添加以下UML语句。
@startuml
guest-->host:request
host-->guest:response
@enduml

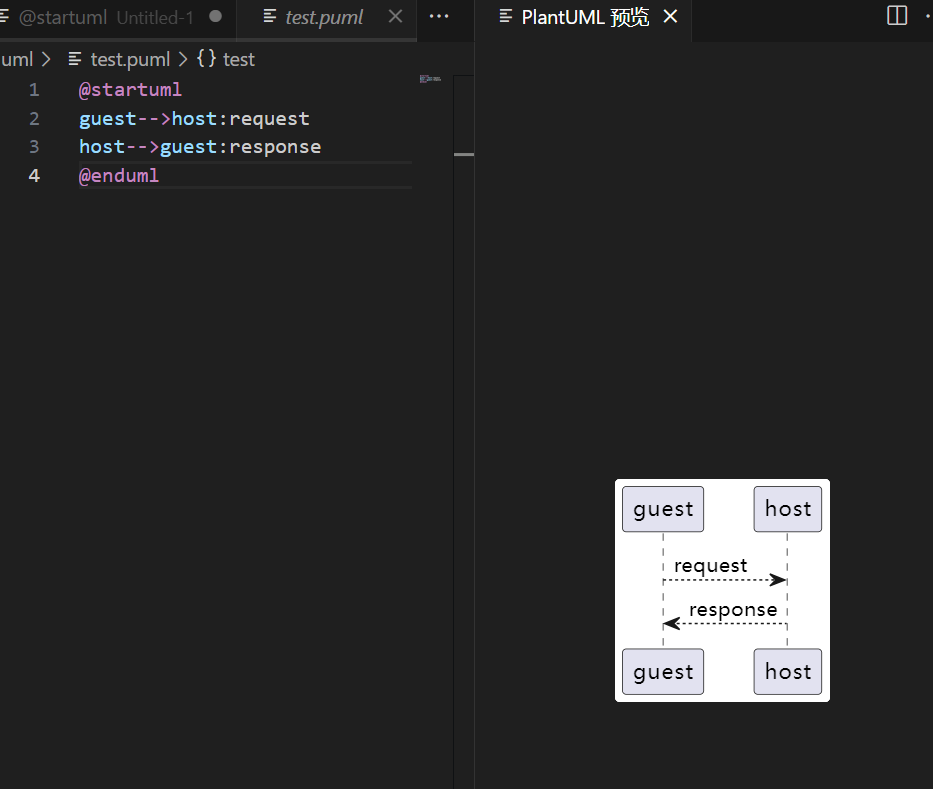

写完代码后按快捷键Alt + D,就会在右边生成我们的流程图。我们可以把鼠标移动到图片上面,下面就会自动显示出小工具,我们点击红框图标的小工具就可以赋值流程图然后把它粘贴到ppt上。
有时候用Alt+D快捷键运行时是有bug的,会报这样的错误。

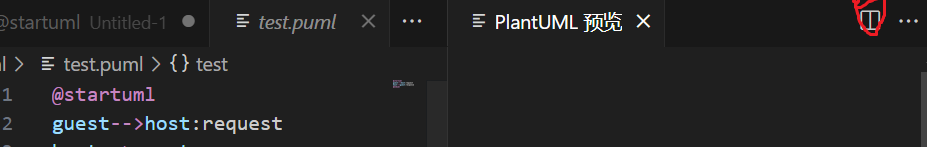

此时请点击这个图标生成uml图。
