ensp中的ACL

1ACL：访问控制列表
其作用为
一.实现访问控制
二.抓取感兴趣流量供其他技术调用

工作原理：通过在路由器上手工定义一张ACL列表，表中包含有多种访问规则，然后将此表调用在路由的某个接口的某个方向上，让路由器对收到的流量基于表中规则执行动作–允许、拒绝

ACL匹配规则：至上而下按照顺序依次匹配，一旦匹配中流量，则不再查看下一条。

ACL的分类：
基本ACL：只能匹配数据包中的源IP地址
高级ACL：可以识别数据包中的源、目IP地址，源、目端口号以及协议号

ACL的具体配置：
1.基本ACL：调用时尽量靠近要求中的目标
基本ACL的编号为2000-2999
ACL+编号 创建编号ACL
rule+deny/permit+source+IP地址 拒绝/允许单个IP
rule+deny/permit+source+IP地址 拒绝/允许一个网络范围（网段）
rule+deny/permit+source+any 拒绝/允许所有网络（默认允许全部）
在进入一个接口后 traffic-filter+outbound/inbound+某个ACL 接口调用ACL

高级ACL：调用时尽量靠近源
高级ACL范围：3000-3999
创建ACL同基本ACL，高级ACL命令：
对tcp协议进行操作：rule deny/permit tcp source 某个IP地址 0 destination 某个IP地址 0 destination-port eq 23 其中前面的IP地址为源IP地址，后面的为目标IP地址
对icmp协议操作：rule deny/permit icmp source 某个IP地址 0 destination 某个IP地址 0此命令中IP地址同上

acl name vlan10 basic/advance 命名的配置方式
display acl all 查看所有的ACL列表
在配置ACL规则时，设备会自动生成5+的序号来排序。
可以基于序号添加和删除规则

***2***Telnet服务：远程登录服务
基于TCP 23端口工作，基于C/S架构
创建一个账户：user-interface vty 0 4
authentication-mode aaa 使用用户名密码的方式登录
aaa
local-user 账户名 privilege level 15 password cipher qwer密码

在ensp中的实际操作

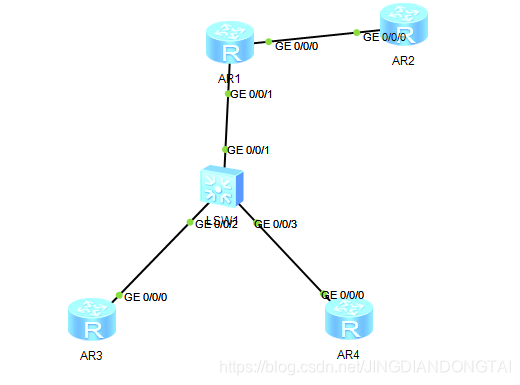

一个简单的拓扑
先规划配置IP地址
在此拓扑中，要求AR3可以pingAR2并且登录AR1但是不允许pingAR1以及登录AR2
而对AR4的要求与AR3相反

在完成IP地址配置后达成全网可达
如上图使用的是高级ACL，在默认允许全部网络的情况下使用了4条命令达成要求。

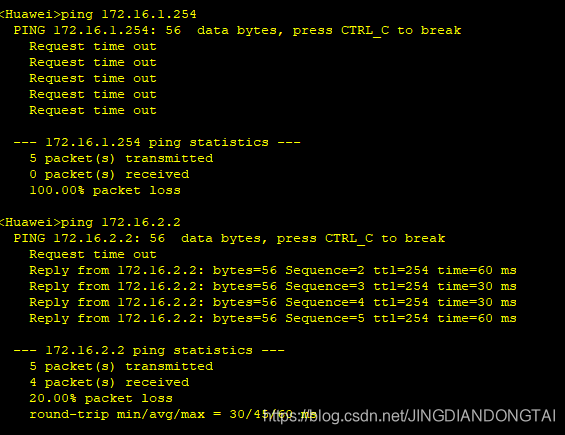

可见实际结果
并且在操作中需要注意接口调用方向。
