QGIS软件中山体水系底图效果的参数设置

QGIS软件是一款非常不错的开源软件，微信公众号和B站上也有很多号主分享了教程案例可供大家学习使用。自从我接触QGIS软件以来，也在不断的尝试和摸索使用中，由于更多的借助QGIS软件获取网络上的数据，往往会忽视它的制图功能。希望后面能补上吧。

本期给大家分享QGIS软件中关于山体和水体制作底图效果的教程案例。该教程比较有意思的地方就是，选择不同的图层搭配起来，呈现的效果也是不错的。

本文用到的数据主要为：浙江省DEM30米、浙江省2020年土地利用30米和浙江省十级水系。

提醒：后期还可以把浙江省范围线、山水要素注记、道路交通、沿海等数据进行后期处理，然后进一步美化图面效果，感兴趣的可以自己去试试看吧。

制作过程如下：

步骤一，DEM数据的加载和处理

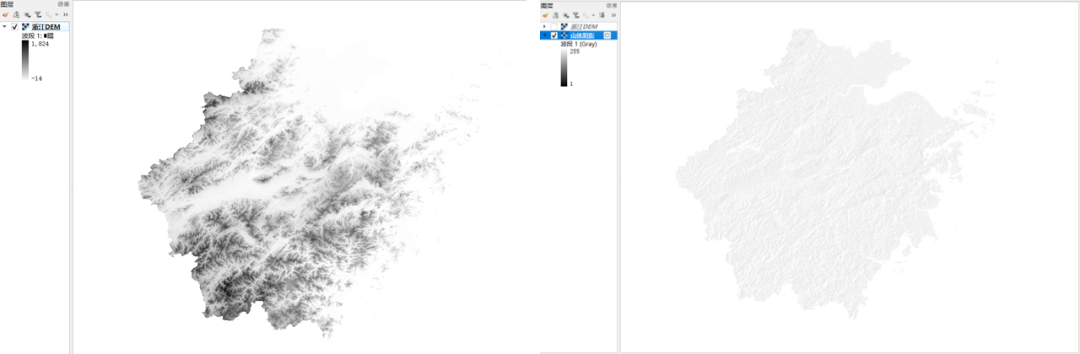

左边为QGIS软件加载的30米DEM数据，右边为生成的山体阴影数据。

山体阴影这里选择多方向阴影，其他默认即可。

山体阴影的参数设置：红色框内的是我测试的，大家可以根据自己的需求选择。

DEM数据的设置，需要复制一份DEM数据，然后对其进行符号化设置，

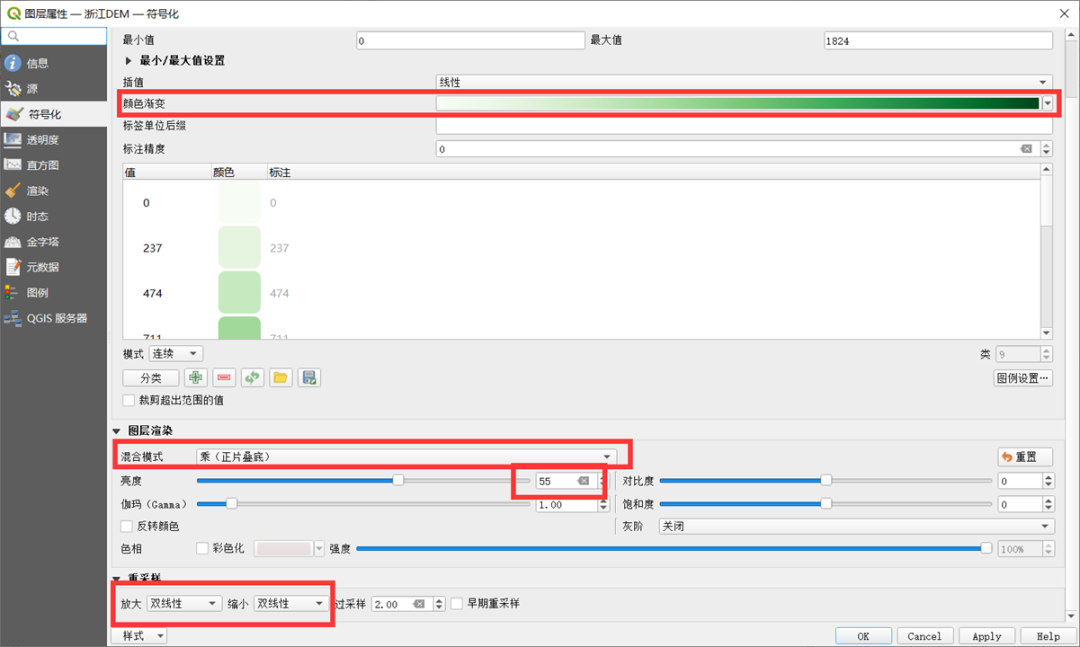

DEM数据的参数设置：

步骤二：30米土地利用数据加载和设置

30米土地利用数据参数设置：

这里主要注意红色框内的设置即可。

步骤三：十级水系数据的设置（这里我直接参考的是找到的数据符号）

水系河流的参数设置：

这里注意的是，混合模式要素选择的正片叠底，这个大家可以根据自己的需要来设置。大型河流的颜色与水系的颜色设置相同即可。

经过这几个步骤之后，我们就把所有的图层都设置完成了。来我们看看相互之间的搭配效果：

单独搭配型：

河流水系与其他单个图层搭配型：



河流水系与其他两个图层搭配：

最终示意图：

当然这还不是结束，我们还可以把行政区划数据、重要的城市点注记以及山体注记、甚至是道路等要素添加继续完善最终的图纸表达成果。最终得到我们想要的效果。

结束。。。
