#618复盘系列# | 交易风控系统架构演变

点击「京东金融技术说」可快速关注

---交易风控研发组的小伙伴们

「摘要」系统优化改造主要思路：

                1、去关系型数据库

                2、风控引擎业务模型升级优化

                3、其他，针对系统存在的其他具体痛点，实施具体改造……

背景介绍

金融系统网络，从业务层到交易层，需要若干系统间协同处理，相互支持，相互依赖，共同完成一笔看似简单的业务处理。风控在这其中是被若干系统同步调用的叶子节点，并发量高而且要同步实时完成逻辑复杂的风险判断，给出风险决策。

老交易风控完全依赖关系型数据库，响应速度慢，抗高并发能力差；内部系统间数据耦合严重，不易扩展改造；

不断增加的业务量，持续增长的规则数，越来越慢的响应速度……亟待系统升级改造，一年前我们开始了系统优化之路……

具体优化措施

一、数据层

1、内部系统流水数据解耦和

风控系统用到的数据大体分3类：实时业务流水数据；离线风险特征数据；配置类数据。其中实时业务流水数据是无边界且数据量极大的数据，也是我们优化的重点，这类数据从使用者的角度，主要分：

• 实时决策系统（从现在往前n段时间即可）

• 风控运行系统，供案件分析，人工审核用（需要历史全量数据）

• 分析师风险分析用（虽然不需要历史全量数据，但是比实时系统需要更长的有效数据）

• 其他非实时系统。

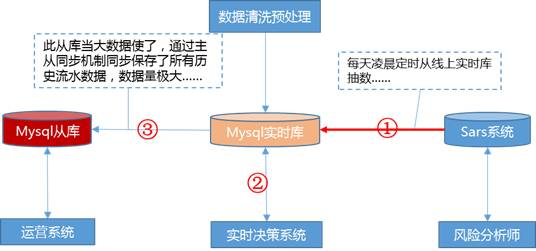

老系统数据架构：

如上图所示，线上实时库数据与各类内部系统存在耦合关系：

• Sars系统每天凌晨抽数抽到实时系统性能下降；

• Mysql从库当大数据用了，定时炸弹随时引爆；

• 实时决策强依赖Mysql，性能差待优化。

所以首先要做的就是：各内部系统数据解耦合。

解耦整体思路：对实时系统接入的所有流水数据做完数据清洗、预处理后，MQ异步方式发出来，其他内部系统来订阅，根据自己系统的特点选择不同的存储方案。

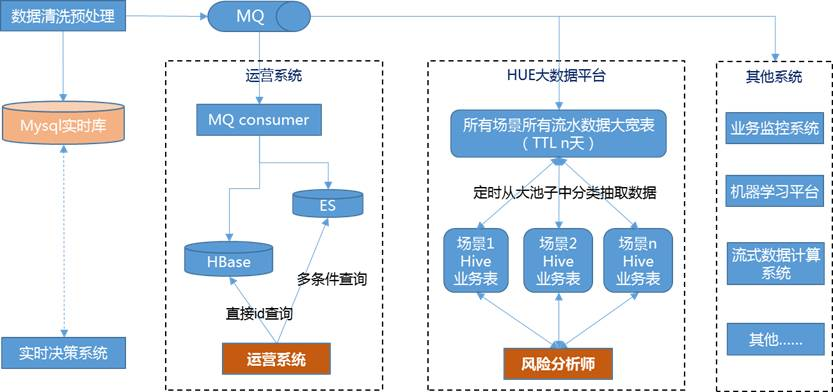

优化后数据架构：

数据解耦后，就可以放心大胆的进行实时系统的优化改造。目前改造的效果：新接入场景所有数据基本不需要再写入关系型数据库。

2、风控实时系统：去关系型数据库，全面缓存化

• 流水数据

流水数据聚合统计指标是对mysql影响最大的，也是我们去关系型数据，全面缓存化最有难度的改造。

目前系统用到的方案有两种，二者相互补充，基本做到大场景所有聚合类统计全部缓存化。

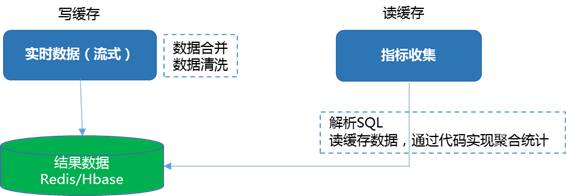

方案一：清洗流水数据，缓存明细，解析聚合SQL转化为代码逻辑结合缓存数据实现聚合统计。

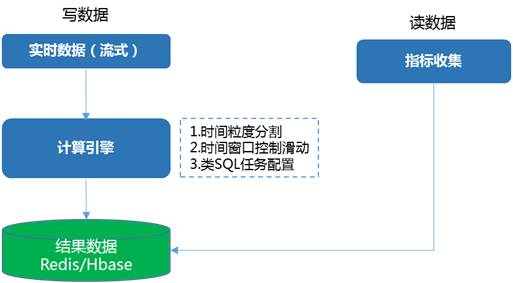

方案二：接入流式实时数据计算系统。

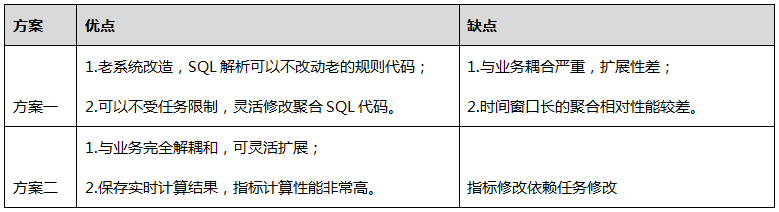

方案对比：

• 离线风险数据

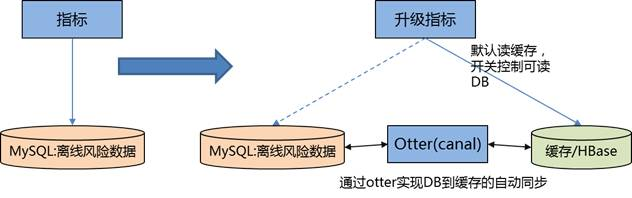

这类数据的使用特点：查询相对简单，没有复杂聚合统计。整体思路：最底层(无需业务层感知)实现关系型数据库与缓存的数据同步。

3、写库优化

Mysql目前架构是通过cds实现的主从读写分离，老业务接入的数据还是要写MySQL, 单点主库在高并发情况下出现写库瓶颈。

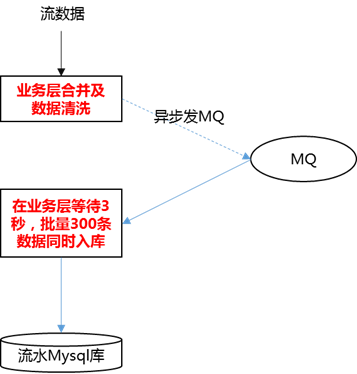

优化方案：

• MQ异步降级（大部分聚合统计都已经切缓存，入库延迟对整体系统业务影响不大）。

• 业务层合并、批量入库，减少IO。

优化后，618大促峰值，比去年双11量大的情况下，异步写库无任何积压，无任何入库延迟！

二、引擎Drools版本升级、JVM调优

引擎采用支持热部署的Drools，随着规则及业务量的增加，引擎java fullGc频繁，yongGc耗时过长，尝试调整各类参数都无法解决问题。

如下优化项完成后，java虚拟机各类GC表现正常，TP999优化效果非常明显：

• Drools升级到最新7.0版本，session采用无状态替代原有有状态session。

• Jvm升级到1.8，采用java8默认垃圾收集机制。

三、交易风控3.0– 风控引擎业务模型升级优化

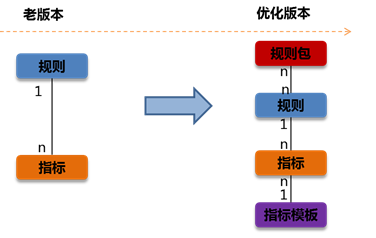

2.0到3.0演进

1、引入规则包的概念

通过规则包前置条件，可以将规则划分到更小的规则包，使每条规则能够更精确的处理自己应该处理的业务请求，提高系统性能。

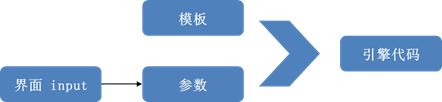

2、引入指标模板的概念（通过Rhythm模板引擎实现）

解决问题：

• 多规则间，指标重复配置，复用性差。

• 相同指标重复收集，浪费系统资源，影响系统效率。

• 分析师可直接通过界面灵活配置规则。研发负责开发指标模板即可，一劳永逸，节约研发成本。

其他改造方案

1、网关代码重构：通过模板模式、工厂模式，将不同场景间的定制处理解耦和；拆分场景也便于系统性能监控。

2、自降级方案：系统一旦出现问题，系统可以自降级，及时给上游返回结果，流水数据会存下来，后面异步再跑引擎。

……

优化改造效果

1、从系统性能角度

在规则数量翻2倍，业务请求量翻3倍的情况下，全场景系统响应TP99降低到原来的1/5，性能提升显著。过去两个大促，全部顺利经受住考验……

2、从研发人力角度

随着交易风控3.0及洞察系统的上线及稳定运行，之前专门设立的都需要1个研发人力支持的：规则开发接口人、线上值班接口人，都已经取消。

后续...

目前系统还有优化空间，优化改造之路，我们将持续不断走下去……
