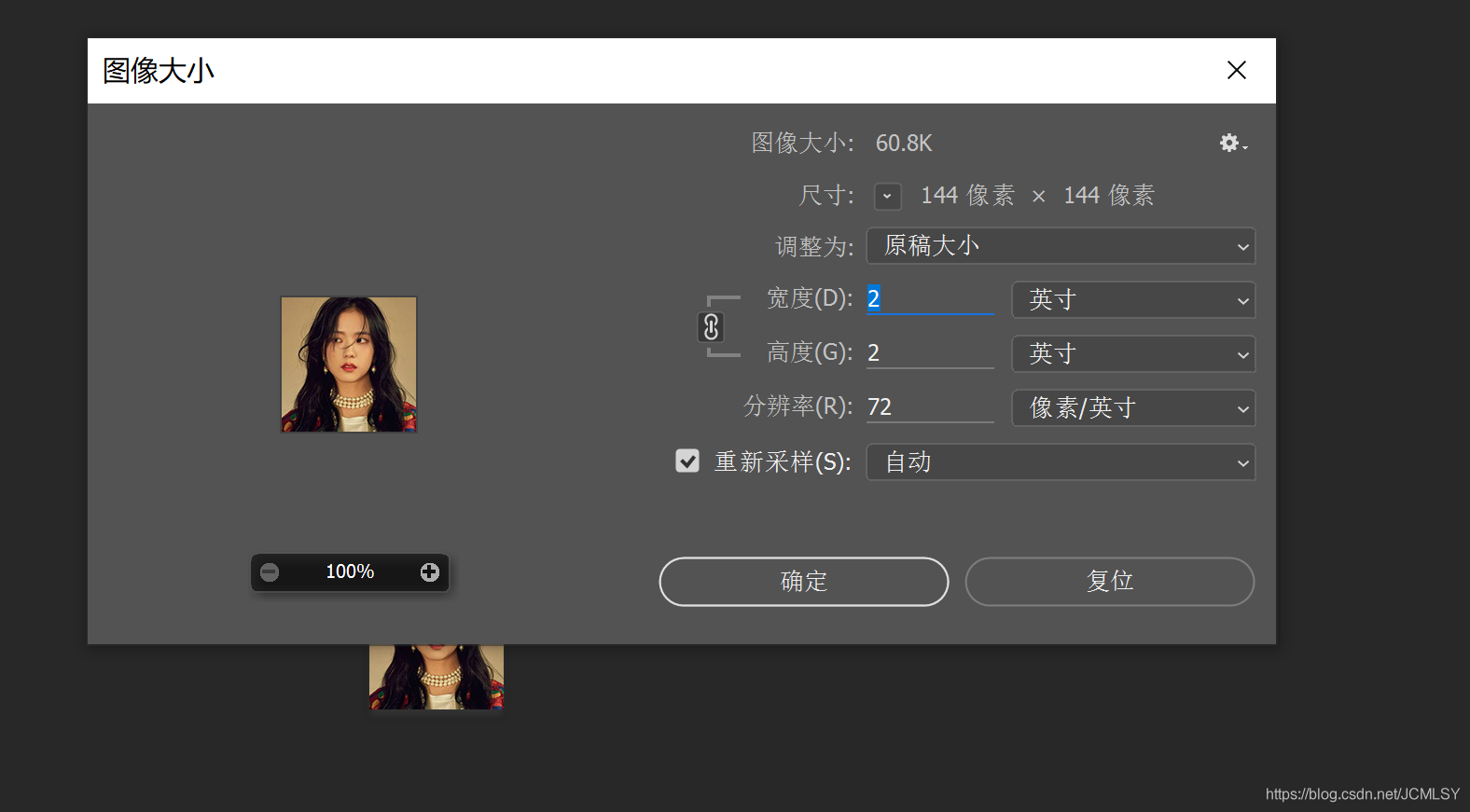

第一步:选定logo图片并用PS调整至合适大小
示例:用个Jisoo美照吧,记得调整合适的图片大小


最后导出图片待用

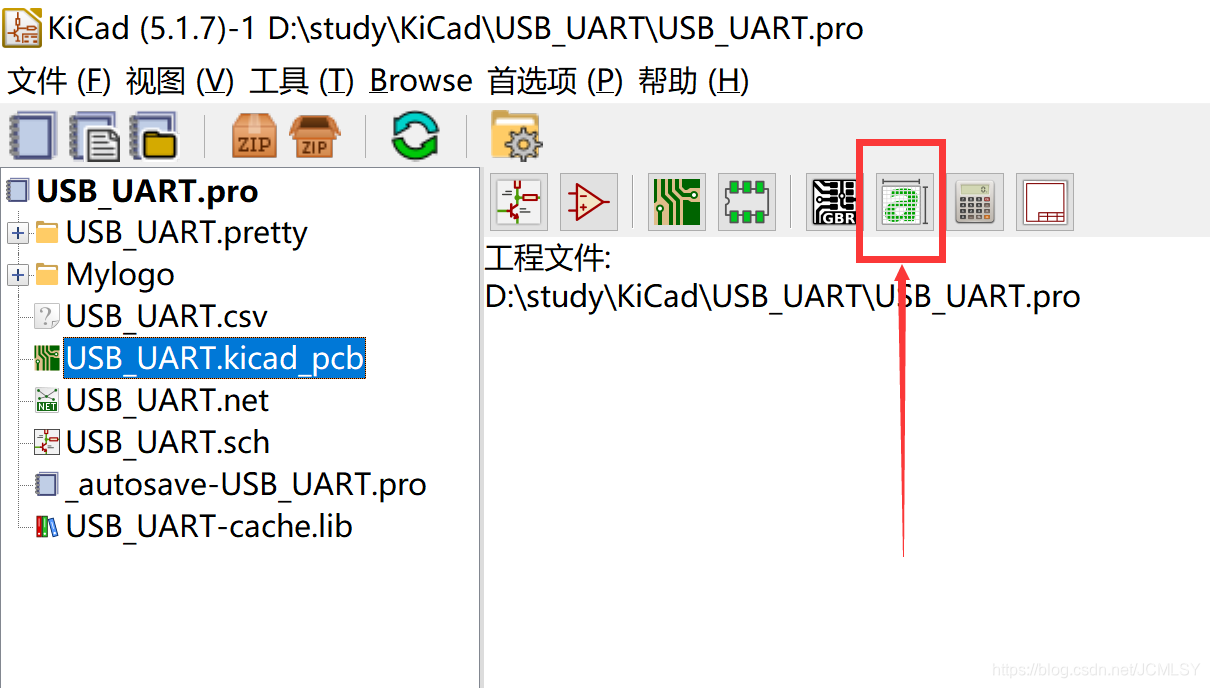

第二步,将png转化为logo

【进行到这里发现我的这个插件突然打不开了,枯了,孩子想要个1024徽章就这么难,重启无效,技术小白选择重装KiCad】

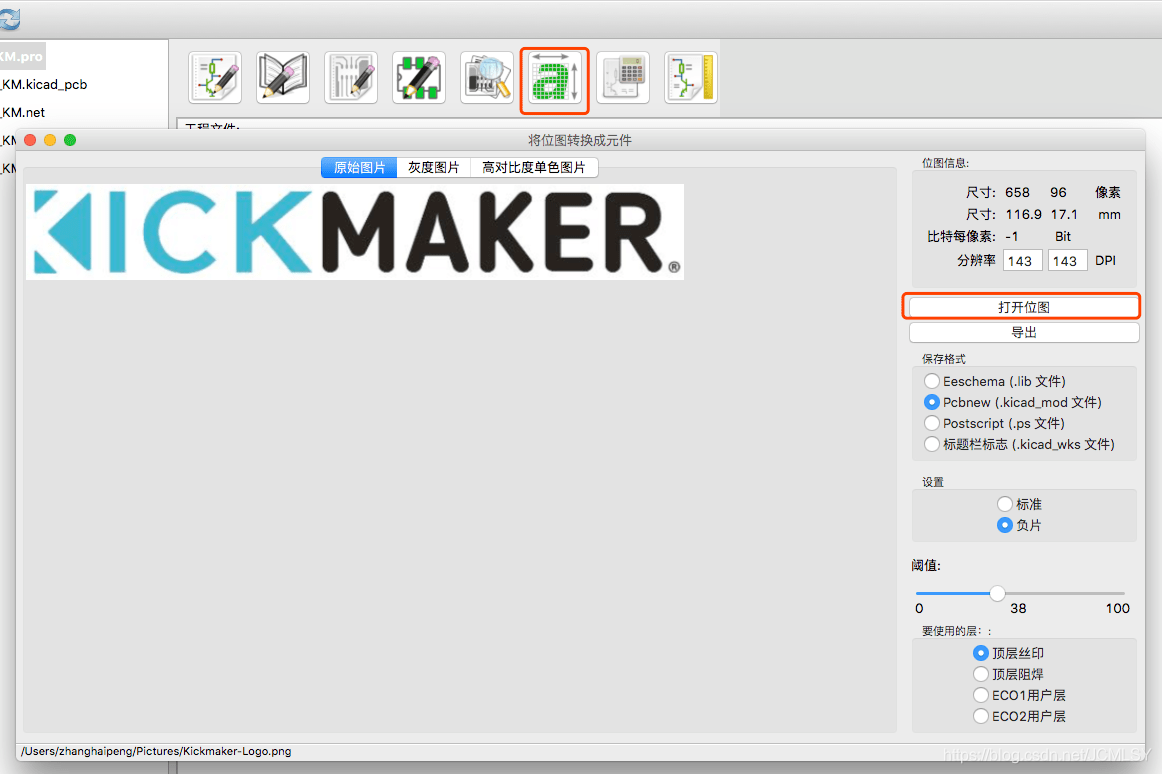

【重装无效。。。盗个图吧,侵删,哪位同学有解决方案请告知,枯了】

!!!!千万要选顶层丝印!!!!

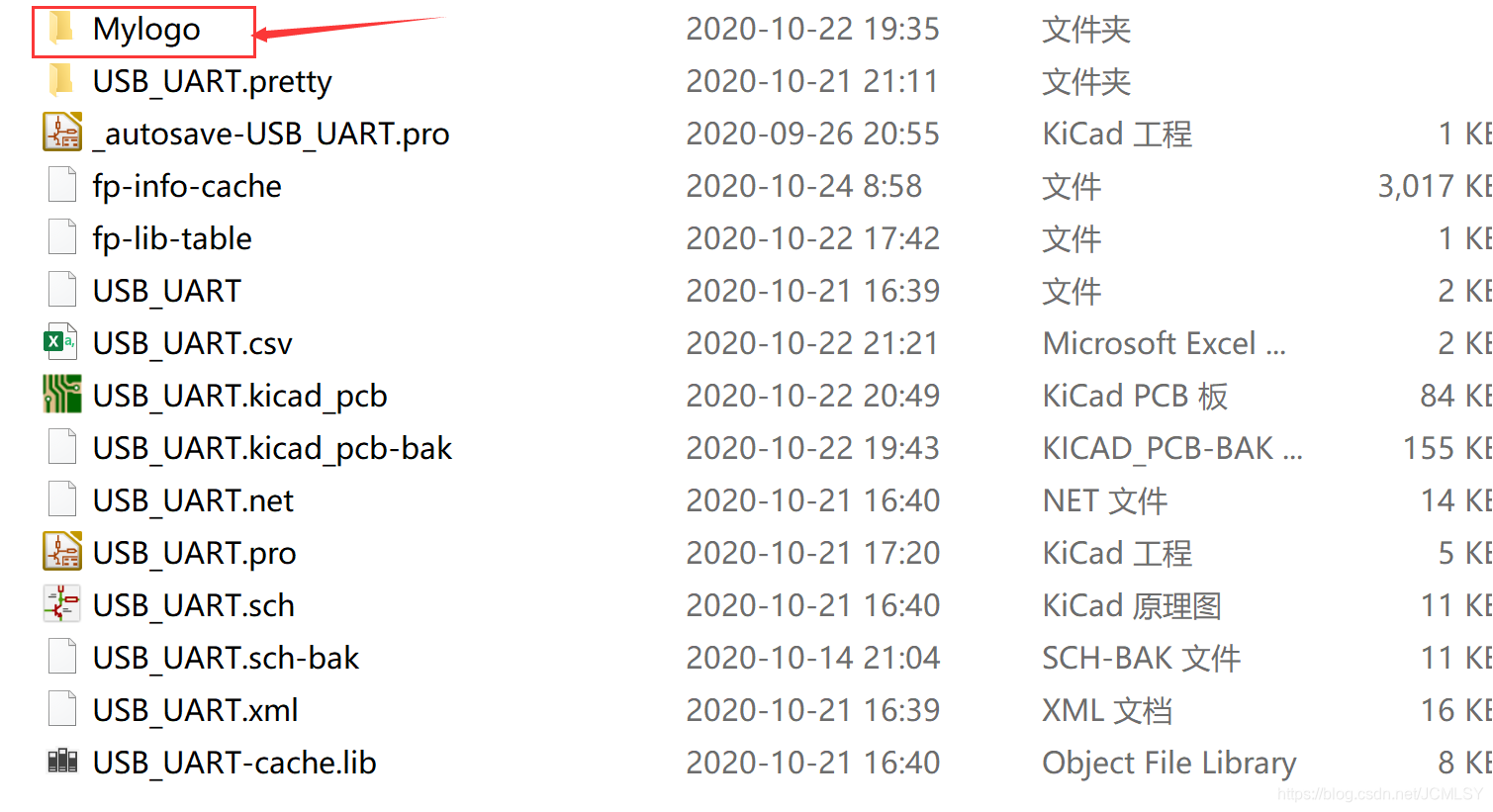

然后导出,将文件导出至项目文件夹,并新建一个logo文件夹保存

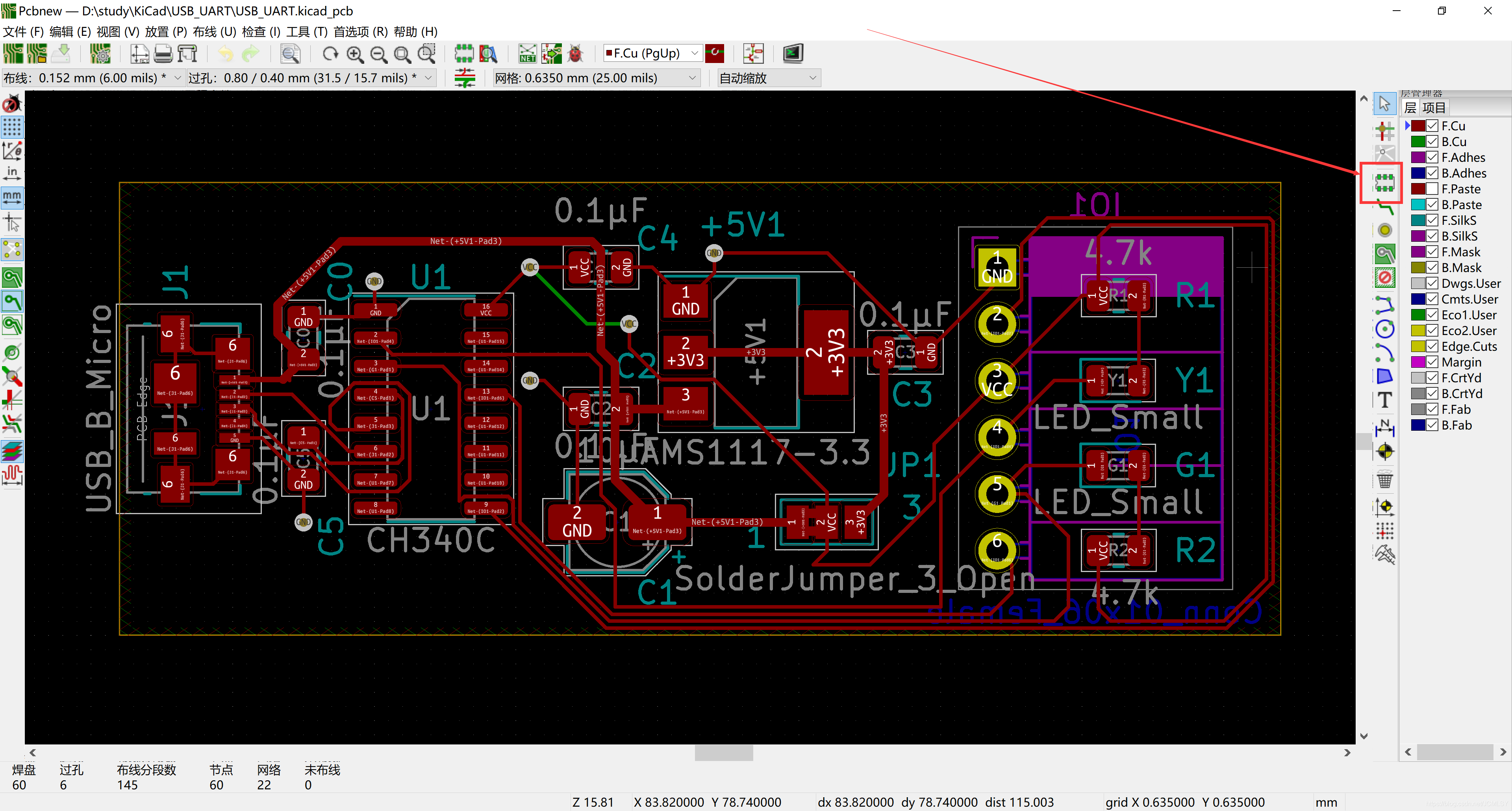

第三步,添加logo库并将logo放置在板子上

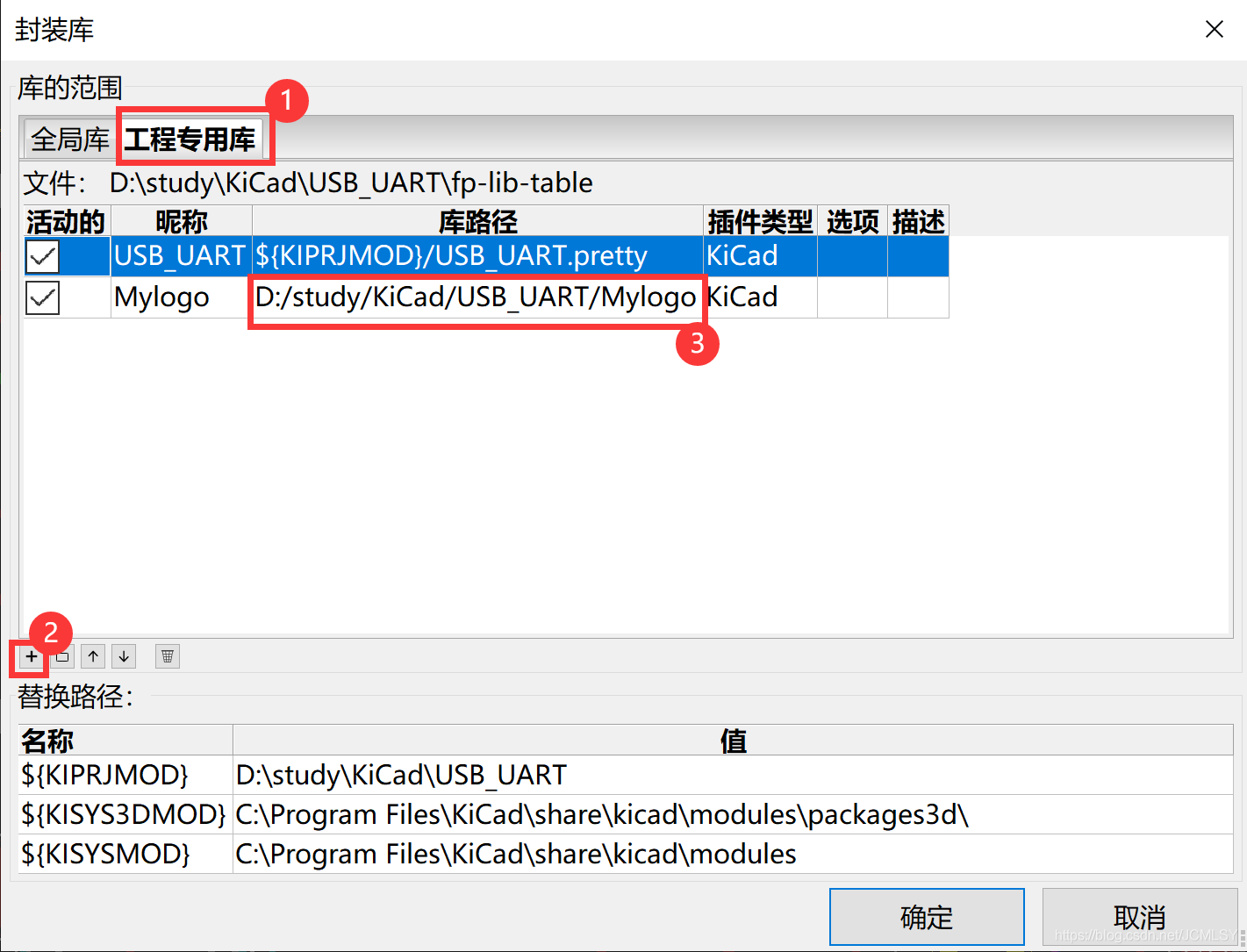

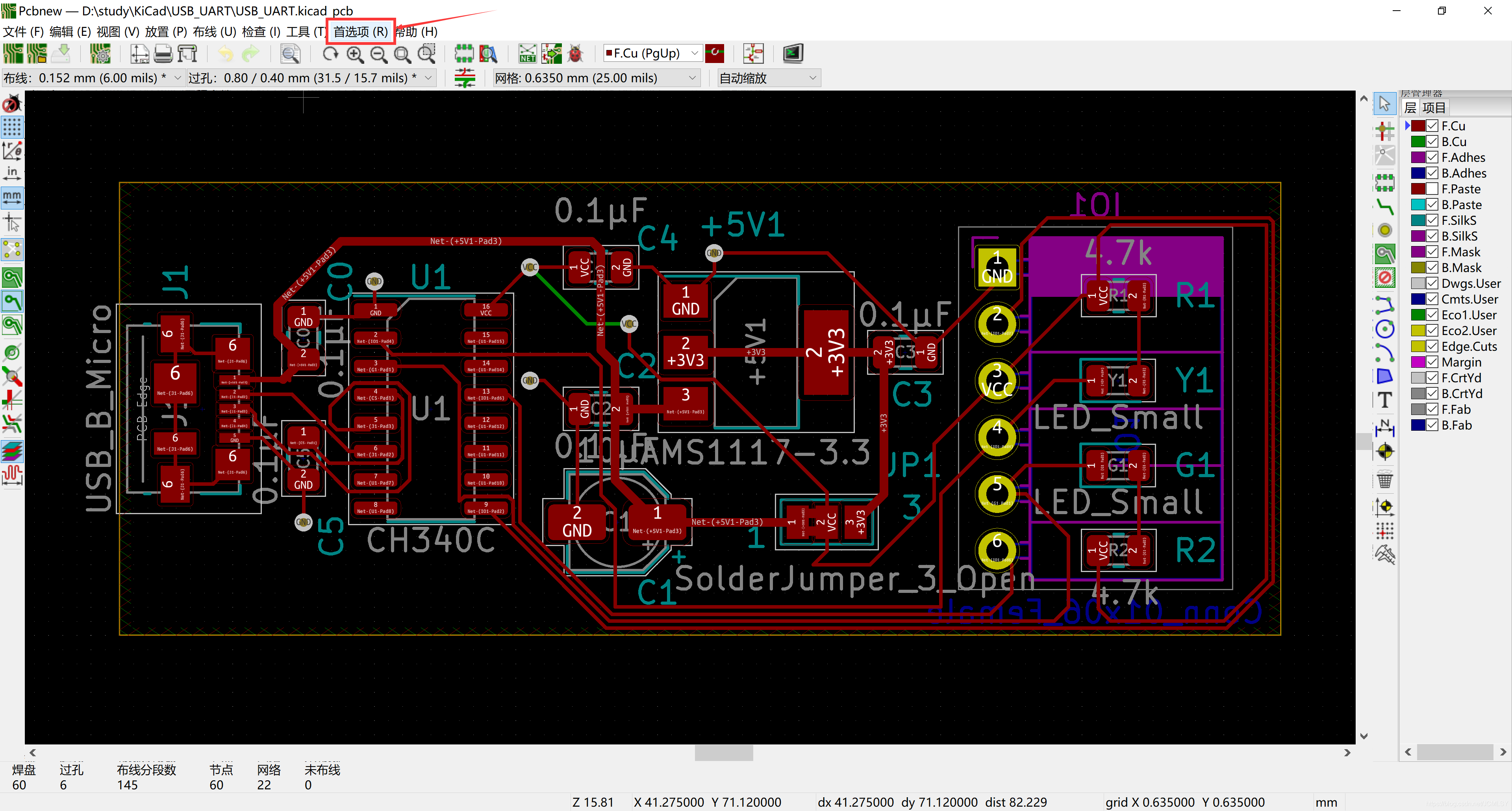

首选项->Manage Footprint ……(第二个选项)

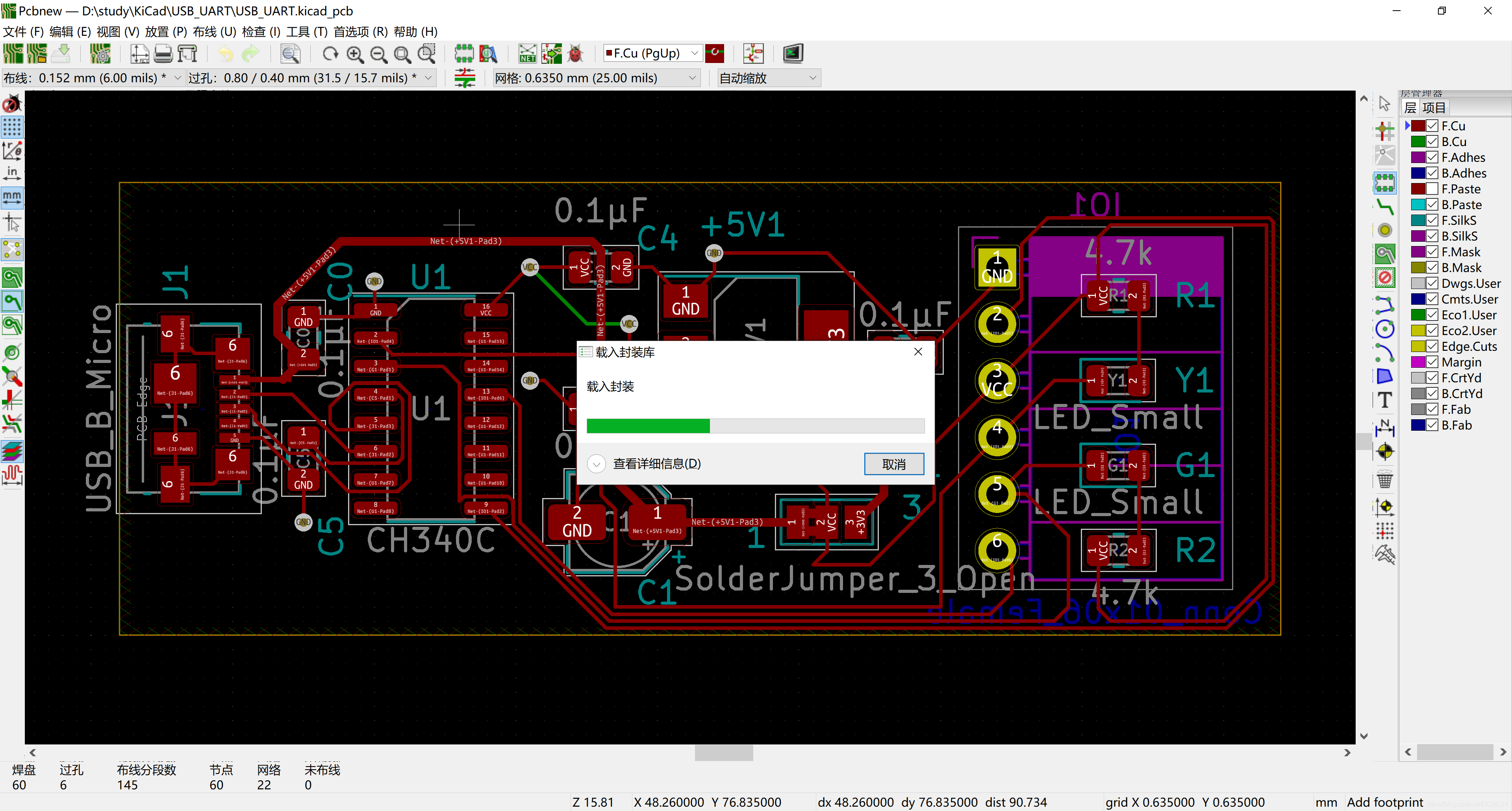

【每次载入封装都很漫长。。。。。。】

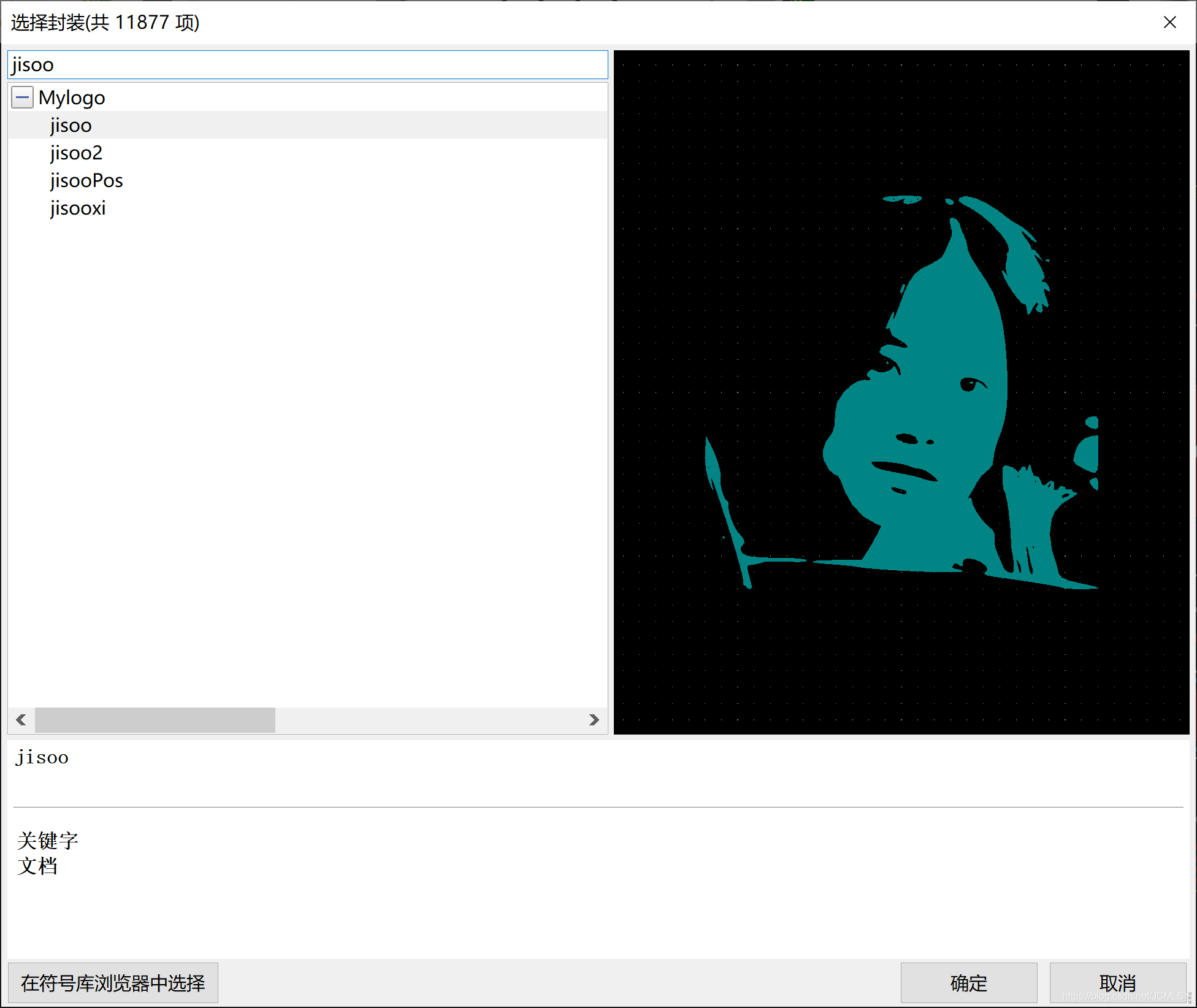

打开以后搜索自己的logo名称,我的是“jisoo”【之前保存的【表白秀秀

选中以后拖到板子上就好啦

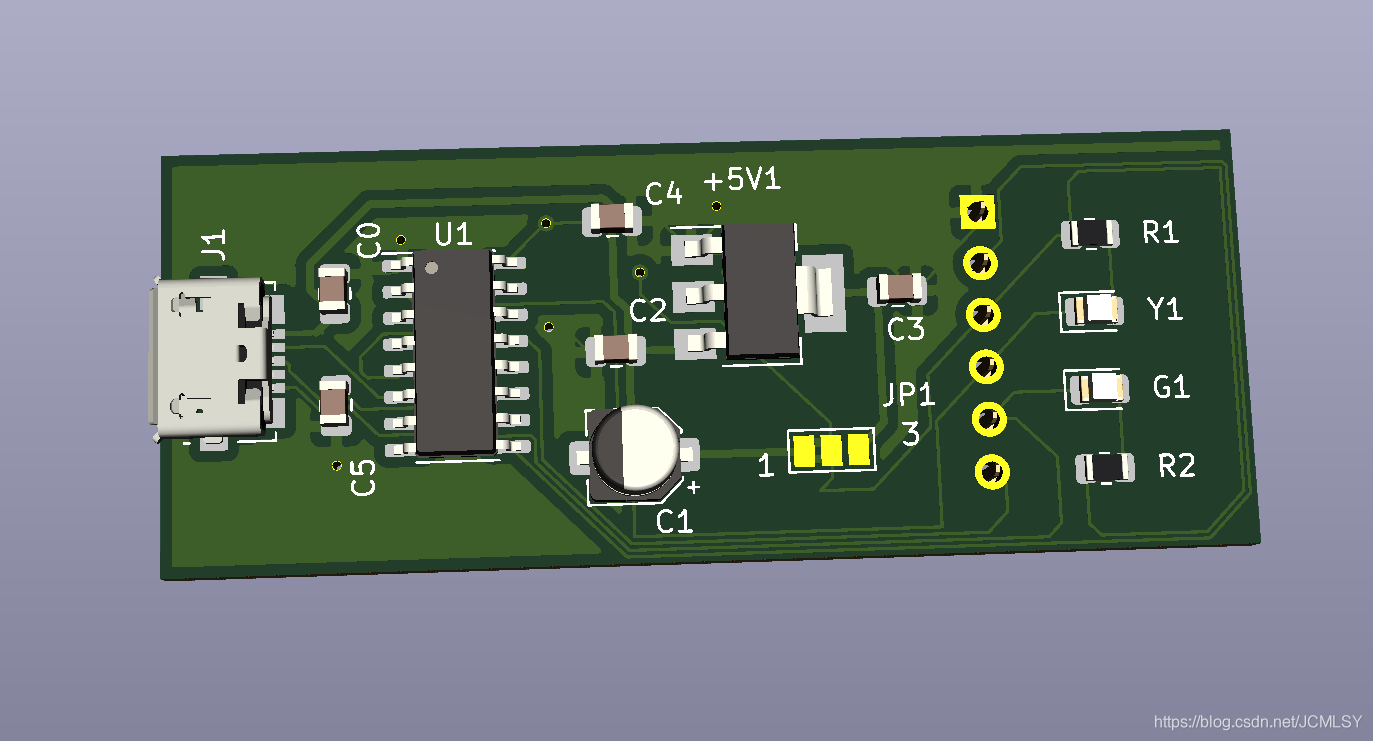

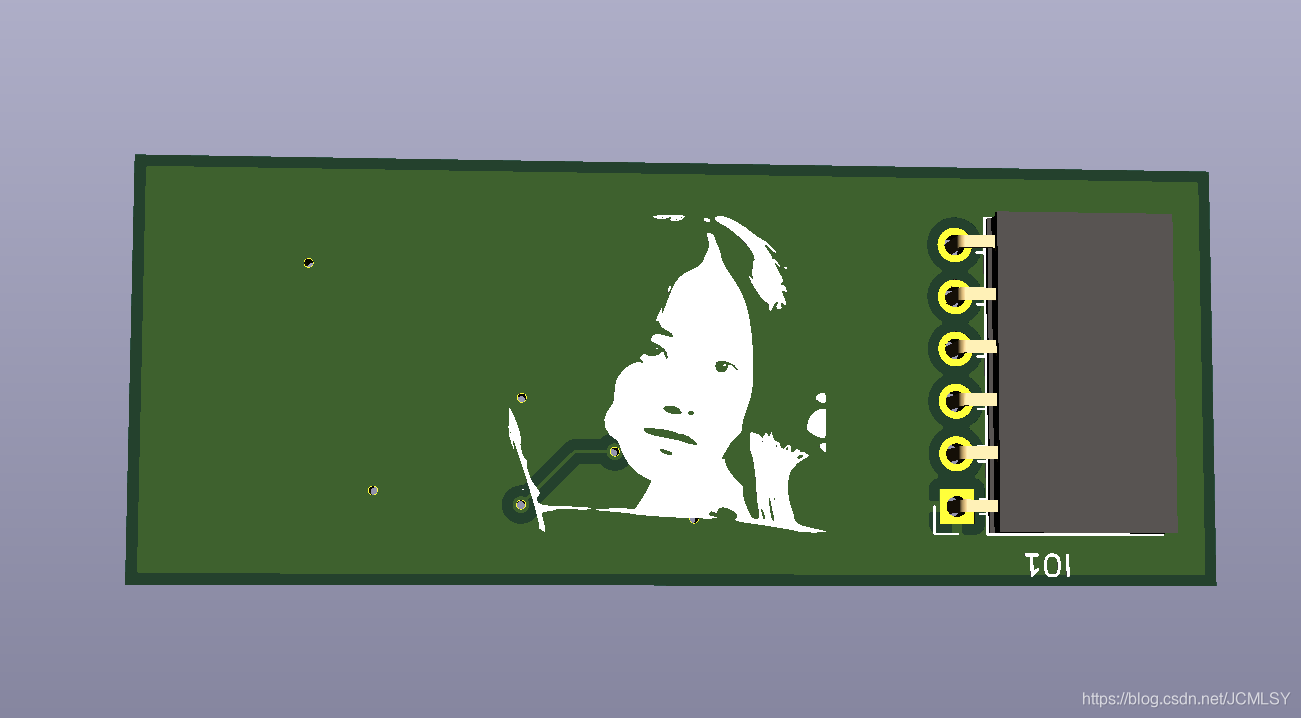

效果:
