物理层协议概览

简介
Scope
物理层总体描述
重点-物理层相关协议索引

简介

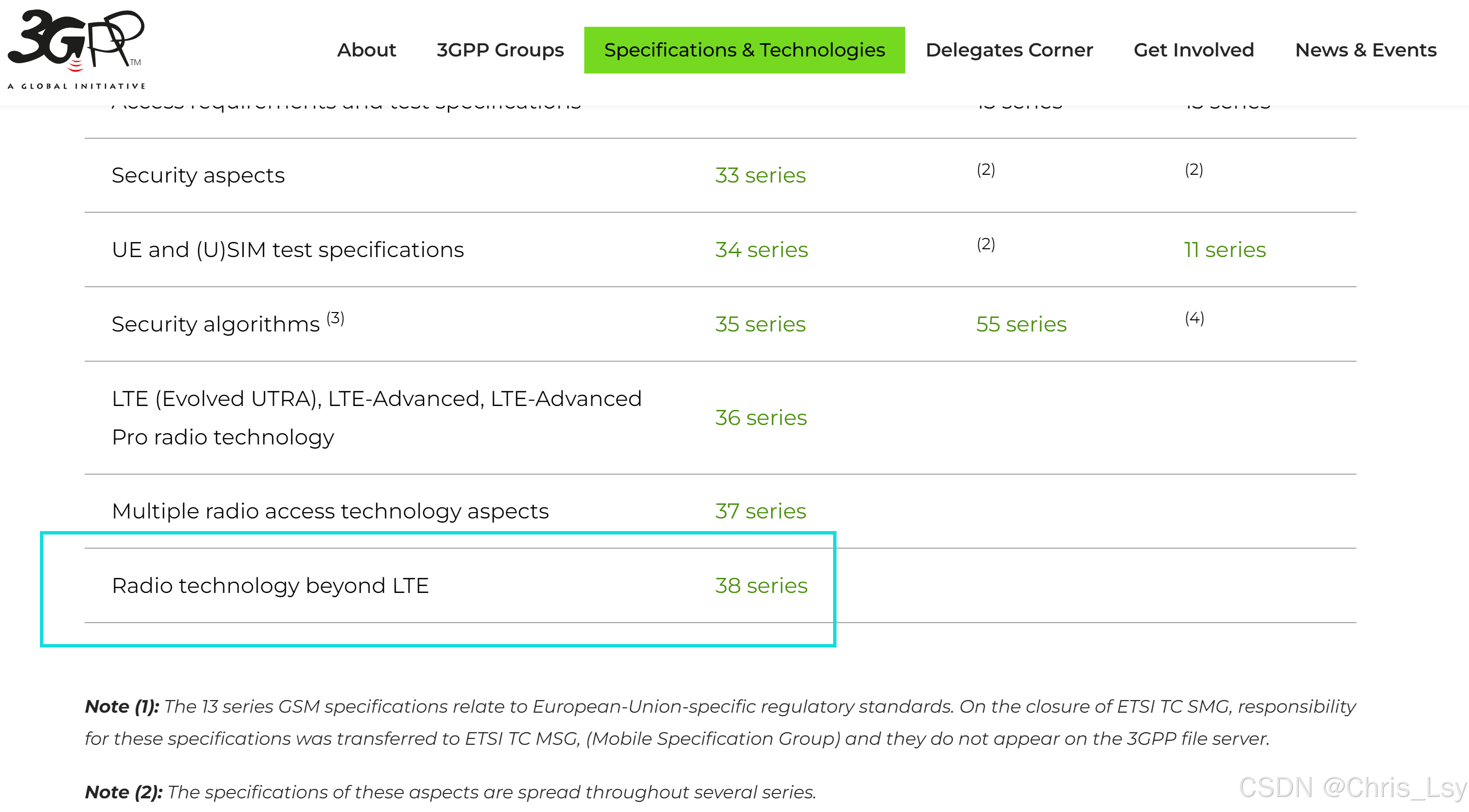

5G NR相关协议一般都在38系列，点进去以后可以看到，38.2xx系列为物理层相关协议，为了掌握物理层相关知识，应该怎么看协议呢？我建议从38.201读起，对38.2xx系列协议有一个整体的把握。
在这里插入图片描述

Scope

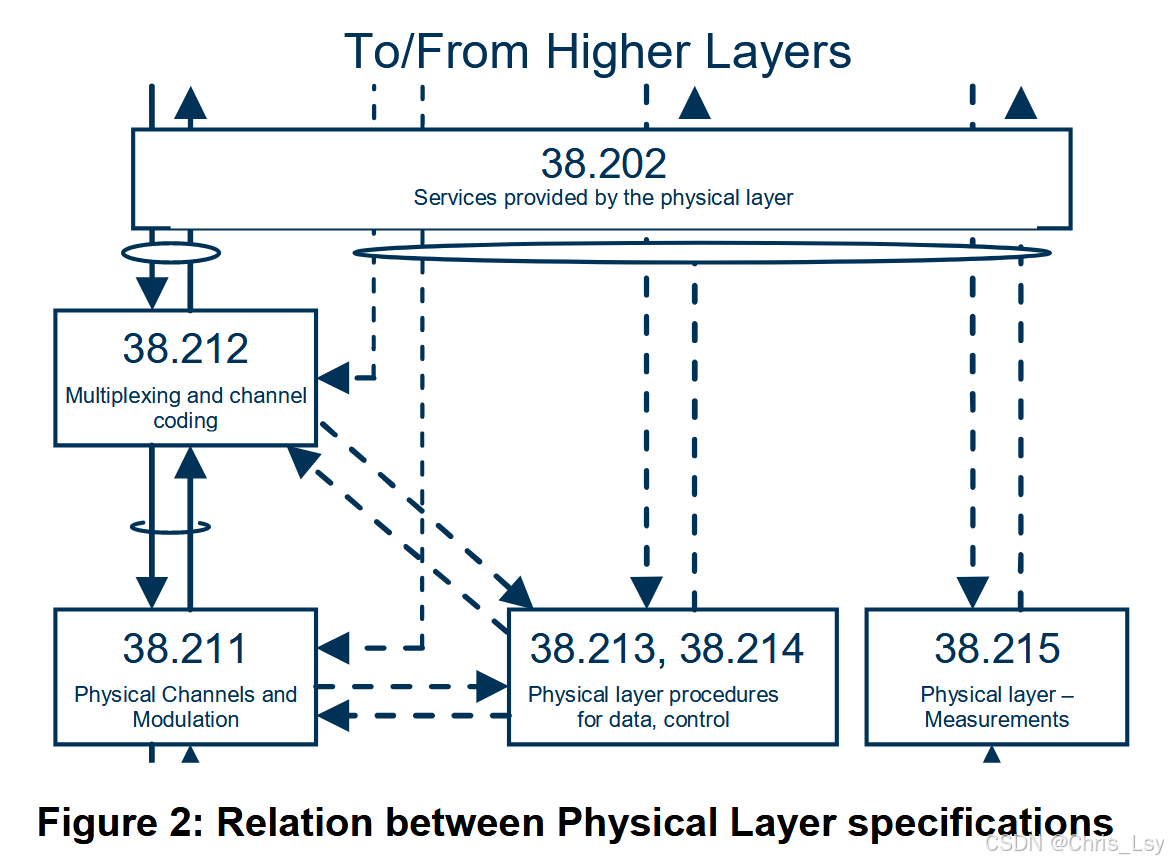

38.201给出了5GNR物理层的相关描述，同时，讲解了38.2xx系列协议的文档结构，这部分可以当作一个物理层协议的索引进行阅读。

物理层总体描述

物理层与其他层的关系

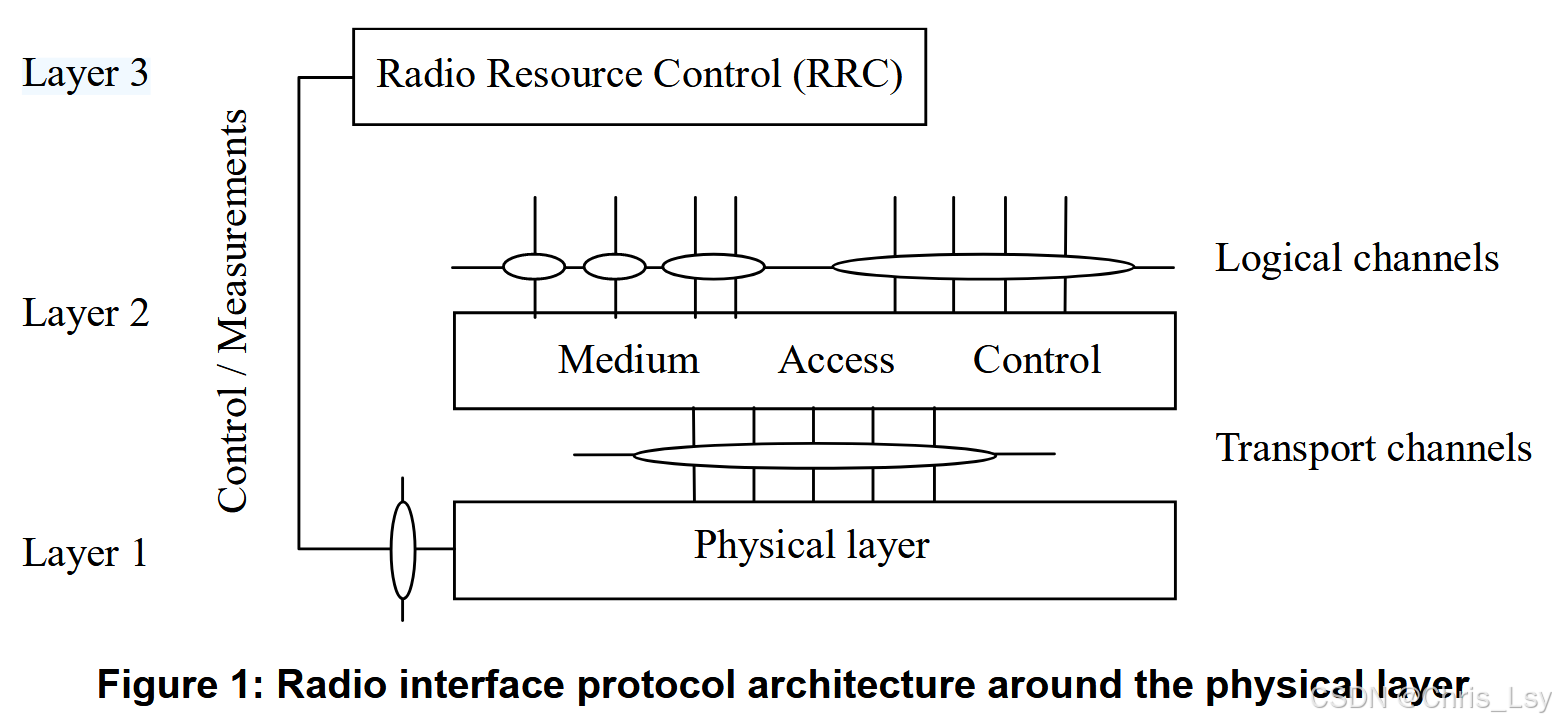

下图显示了围绕物理层（第1层）的NR无线接口协议架构。物理层与第2层的MAC （Medium Access Control）子层和第3层的RRC （radio Resource Control）层连接。不同层/子层之间的圆圈表示服务接入点（sap）。物理层提供了一个到MAC的传输通道。传输通道的特征在于如何通过无线电接口传输信息。MAC为第二层的RLC （Radio Link Control）子层提供了不同的逻辑通道。逻辑通道的特征是传输的信息类型。物理层向更高层提供数据传输服务。对这些服务的访问是通过使用通过MAC子层的传输通道来实现的。
在这里插入图片描述

物理层总体描述

多路访问 Multiple access

NR物理层的多址方案是基于循环前缀（CP）的正交频分复用（OFDM）。上行链路支持带CP的离散傅里叶变换-扩展ofdm （DFT-s-OFDM）。为了支持配对和非配对频谱的传输，FDD （Frequency Division Duplex）和TDD （Time Division Duplex）同时启用。第一层以基于资源块的a bandwidth agnostic way定义【“a bandwidth agnostic way” 意味着不关注带宽，表示该方法不直接受到特定带宽限制的影响，可以适应不同范围的带宽而不需要做出太多修改。】，允许NR第一层适应各种频谱分配。资源块跨越具有给定子载波间距的12个子载波。无线电帧的持续时间为10ms，由10个子帧组成，每个子帧的持续时间为1ms。子帧由一个或多个相邻的slots组成，每个slot有14个相邻的符号。

物理信道和调制

下行链路：物理下行共享信道（Physical Downlink Shared Channel，PDSCH), 物理下行控制信道（Physical Downlink Control Channel，PDCCH), 物理广播信道（Physical Broadcast Channel，PBCH)
上行链路：物理随机接入信道( Physical Random Access Channel，PRACH )、物理上行共享信道( Physical Uplink Shared Channel，PUSCH )和物理上行控制信道( Physical Uplink Control Channel，PUCCH )。
侧边物理信道（Sidelink，Sidelink 是指设备之间直接进行通信的方式，而不必通过基站或基础设施网络。这种直接通信的方式可以用于设备之间共享数据、传输信息或协同工作，而无需经过中间节点。）：物理sidelink广播信道（Physical Sidelink Broadcast Channel，PSBCH），物理sidelink控制信道（Physical Sidelink Control Channel，PSCCH)，物理sidelink反馈信道（Physical Sidelink Feedback Channel，PSFCH)，物理sidelink共享信道（Physical Sidelink Shared Channel，PSSCH)
