一个初学者对于一个新知识点很难接收和理解，即使文档和视频也很难理解。这种情况一般各方面原因吧：

此知识点相关内容本身自己知道少，是个新的知识点；
此知识点关联的基础也不知道，相关阐述说明基础知识点也在自己认知范围外

个人始终认为：基础很重要，千万别囫囵吞枣，不然后面接收起来更难，没法成为自己的知识体系。

文章目录

设备树知识点概要
参考资料
一、关联目录介绍-device-tree/overlays/ - filesystems
二、虚拟文件系统 ConfigFS
三、 ConfigFS 的核心数据结构
总结

设备树知识点概要

这里分三部分整理知识点内容：

一些目录 /sys/kernel/config/device-tree/overlays/ /proc/filesystems 是做什么的，设备树插件实操演示
虚拟文件系统ConfigFS 介绍
ConfigFS 的核心数据结构

这里整理基础必备知识点目的：打好基础，理解部分核心基础点。

参考资料

Linux驱动开发(速记版)–设备树插件
 proc文件系统简介及/proc目录介绍
 Linux 下的 /proc 目录介绍
 RK3568驱动指南｜第八篇设备树插件-第74章虚拟文件系统ConfigFS介绍
 configfs — 用户空间控制的内核对象配置
 备树插件-第75章ConfigFS的核心数据结构

一、关联目录介绍-device-tree/overlays/ - filesystems

目录 /proc/filesystems 介绍

这里需要了解指令：`cat /proc/filesystems
cat /proc/filesystems 命令用于列出当前 Linux 内核支持的文件系统类型。
作用如下：

显示已注册的文件系统：
输出包含内核编译时支持或运行时动态加载的所有文件系统类型（如 ext4, xfs, btrfs, proc, tmpfs 等）。
区分内核原生支持与模块加载的文件系统：
如果一行开头有 nodev，表示该文件系统不需要物理设备（如虚拟文件系统 proc, sysfs, tmpfs）。
没有 nodev 的文件系统（如 ext4）通常需要块设备（如硬盘分区

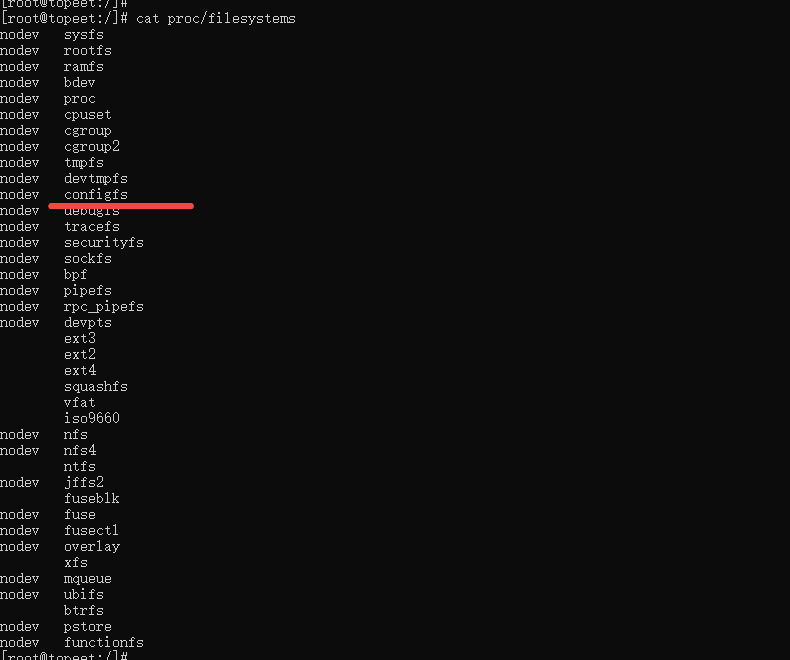

示例如下：

在这里插入图片描述

`这里看到挂载了一个configfs 文件，并不是所有的Linux 目录挂载了这个configfs , 只有支持了设备数插件功能的kernel 才有这个虚拟文件节点的。

所以在设备树插件相关资料中，开篇都会让 cat /proc/filesystems ,看是否有configfs 节点，目的就是确认你的Linux 内核支持设备树插件的功能。

知识点 configfs

如上获取到的 /proc/filesystems 目录下的 nodev configfs 表示内核支持 configfs 文件系统，并且它是一个不依赖于物理设备（nodev）的虚拟文件系统。

configfs 的作用

动态配置内核子系统

某些内核模块（如 USB Gadget、SCSI Target、设备树等）允许通过 configfs 动态调整参数，而无需重新加载模块或重启系统。
例如，Android 的 adb（USB 调试）功能就依赖 configfs 来动态切换 USB 模式。
替代 sysfs 进行更灵活的对象管理
sysfs（/sys）主要用于展示内核对象（如设备、驱动），而 configfs 允许用户主动创建和管理对象（类似 “mkdir” 和 “echo” 操作）。
常见使用场景
USB Gadget（g_ether, g_mass_storage 等）：动态配置 USB 设备模式（如模拟 U 盘、网卡）。
SCSI Target（LIO）：iSCSI 或光纤通道存储目标配置。
Android 的 functionfs：配置 USB 功能（如 MTP、PTP、MIDI）。

如何使用 configfs？

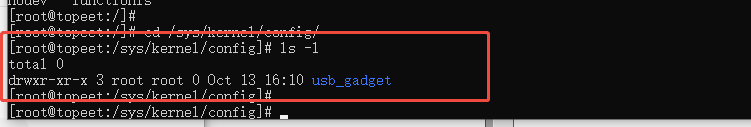

configfs 通常挂载在 /sys/kernel/config/（不同发行版可能略有不同），例如如下：
在这里插入图片描述

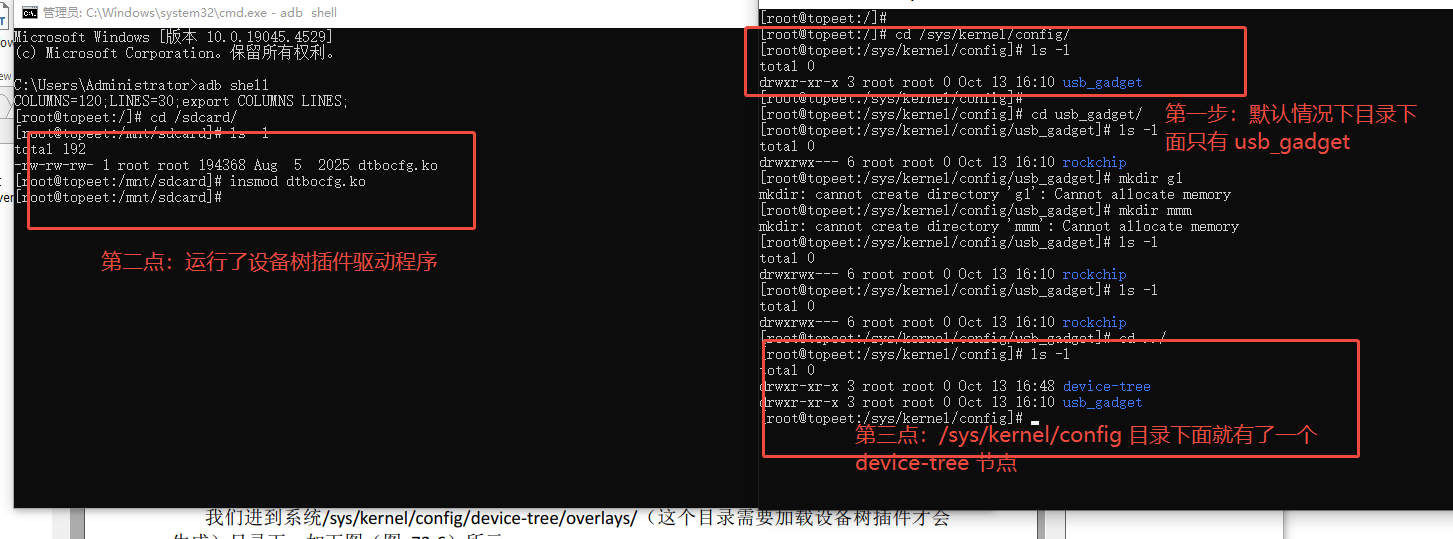

这里我们用之前设备树语法插件里面的.ko 文件来实验下，理解基本使用：
在这里插入图片描述

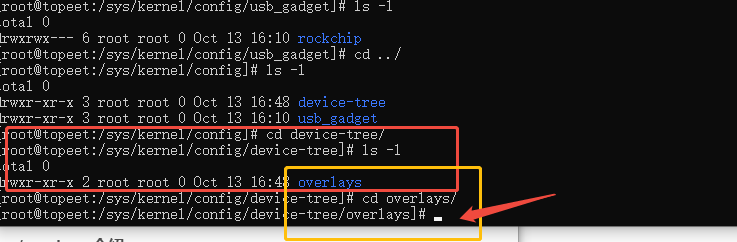

继续看生产的device-tree目录和该目录下面的子目录的情况：

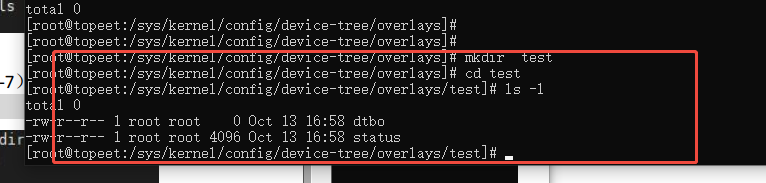

我们在目录 overlays 目录下 mkdir test 命令，结果如下：在test 目录下面多出了 dtbo 和 status
在这里插入图片描述

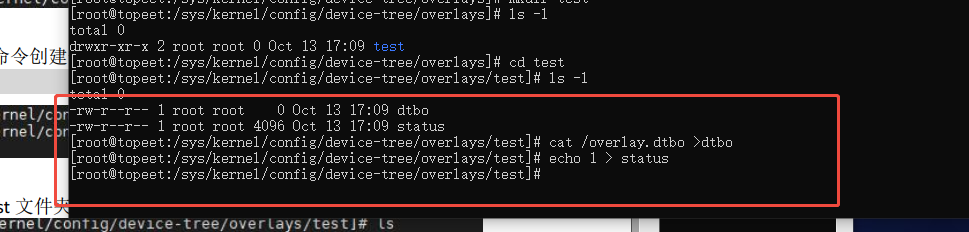

然后把我们前面写的设备树插件写入到 dtbo 里面去，同事写入1 到 status 里面去：
在这里插入图片描述

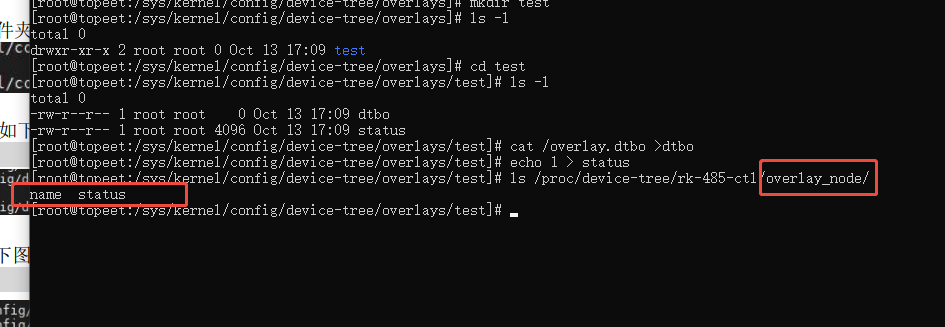

见证奇迹的时候：我们在设备树下面就看到了rk-485-ctl 对应新增的动态节点了。
在这里插入图片描述

这里对比一下之前我们写的设备树插件原始内容是什么：Linux驱动-设备树插件语法

/dts-v1/;
/plugin/;

&{/rk-485-ctl}{
    overlay_node{
        status = "okay";
    };
};

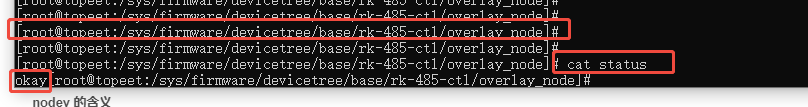

那个status 节点不就是动态新增过来的嘛。我们看看实际这个status 值：
在这里插入图片描述
这不就是实际设备树插件里面新增的字段值嘛。如果我们修改config 文件系统设备树下面的节点属性值，那么映射到设备树节点下的值也会改变：

/sys/kernel/config/device-tree/overlays/test]# echo 1 > status

/sys/firmware/devicetree/base/rk-485-ctl/overlay_node]# cat status

这样就是实现了修改用户空间的指，映射修改了内核空间设备树的值。

nodev 的含义

nodev 表示该文件系统不需要块设备（如硬盘、U 盘），而是纯内存或内核管理的虚拟文件系统（如 procfs、sysfs、tmpfs）。
没有 nodev 的文件系统（如 ext4、xfs）需要挂载到实际的存储设备（如 /dev/sda1）

configfs 小结

configfs 是一个动态配置内核对象的虚拟文件系统，主要用于 USB Gadget、SCSI Target 等场景。
它在 /proc/filesystems 中标记为 nodev，表示它不依赖物理设备。
通常挂载在 /sys/kernel/config/，用户可以通过文件操作（mkdir/echo）动态管理内核配置。

这里通过 device-tree/overlays/ - filesystems 两个目录，了解了设备树插件通过configfs 实现用户空间层修改内核层的逻辑，也初步了解了nodev、挂载相关知识点。

目录 device-tree/overlays 介绍

这个目录是 Linux 设备树(Device Tree)动态覆盖(Overlay)功能的用户空间接口，主要用于在运行时动态修改设备树配置。

功能概述

设备树覆盖(Device Tree Overlay)：允许在不重新编译内核或重启系统的情况下，动态添加、修改或删除设备树节点和属性。
运行时配置：特别适用于嵌入式系统，可以在运行时根据硬件配置变化调整设备树

目录结构和使用

典型的目录结构如下：

/sys/kernel/config/device-tree/overlays/
    ├── overlay_0/
    ├── overlay_1/
    └── ...

主要操作方式

创建新覆盖：

mkdir /sys/kernel/config/device-tree/overlays/my_overlay

应用覆盖

# 将设备树blob(.dtbo)写入path属性
cat my_overlay.dtbo > /sys/kernel/config/device-tree/overlays/my_overlay/path

检查状态

cat /sys/kernel/config/device-tree/overlays/my_overlay/status

二、虚拟文件系统 ConfigFS

在 Linux 系统中，设备树插件（Device Tree Overlays）选择使用 ConfigFS（Configuration File System，简称 CFS）作为其虚拟文件系统的原因，主要与 ConfigFS 的设计特性及其在动态设备树管理中的优势有关。以下是详细分析：

ConfigFS 的核心特性

ConfigFS 是一个基于内存的虚拟文件系统，专门用于用户态与内核态的动态配置交互。其核心特点包括：

动态对象管理：允许用户态程序通过文件系统接口（创建/删除目录或文件）动态创建、配置和销毁内核对象。
与 sysfs 的区别：

sysfs 主要用于展示内核对象的当前状态（如设备信息），通常是只读或有限写入。

configfs 则专注于配置内核对象（如创建设备、加载模块），支持完整的生命周期管理（创建、修改、删除）。

事件驱动机制：文件操作（如 mkdir）会直接触发内核中的回调函数，实现配置的实时生效。

设备树插件为何选择 ConfigFS

设备树插件（Overlays）的目的是在运行时动态修改设备树（Device Tree），而 ConfigFS 的设计完美匹配这一需求：
动态加载与卸载

传统设备树：需在启动时通过 Bootloader 静态加载，无法运行时修改。
设备树插件：通过 ConfigFS 可以动态加载（.dtbo 文件）或卸载，无需重启系统。
示例命令：

mkdir /config/device-tree/overlays/my_overlay  # 创建配置节点
cat example.dtbo > /config/device-tree/overlays/my_overlay/dtbo  # 加载插件
rmdir /config/device-tree/overlays/my_overlay   # 卸载插件

ConfigFS 的 mkdir/rmdir 操作直接对应插件加载/卸载的内核动作。

用户态友好接口
ConfigFS 通过标准的文件操作（cat、echo、mkdir）实现配置，无需专用工具或内核模块编程。
用户态工具（如 dtc 编译的 .dtbo）可直接与 ConfigFS 交互，简化开发流程。
安全的并发控制
ConfigFS 提供内核级别的锁机制，避免多进程同时修改设备树导致的冲突。
与设备树解耦
ConfigFS 作为通用配置框架，不依赖设备树的具体实现。设备树插件仅是其中一种应用场景，未来可扩展其他配置功能。

虚拟文件系统对比

文件系统	主要用途	数据存储	动态性	典型挂载点
procfs	进程/内核信息	无（动态生成）	高	/proc
sysfs	设备/驱动管理	无（动态生成）	高	/sys
devtmpfs	设备文件管理	内存	动态创建设备节点	/dev
tmpfs	临时文件存储	内存	可读写	/tmp、/run
cgroupfs	资源限制（cgroups）	无（配置接口）	中	/sys/fs/cgroup
debugfs	内核调试	无（动态生成）	高	/sys/kernel/debug
configfs	内核对象配置	无（动态生成）	高	/sys/kernel/config

三、 ConfigFS 的核心数据结构

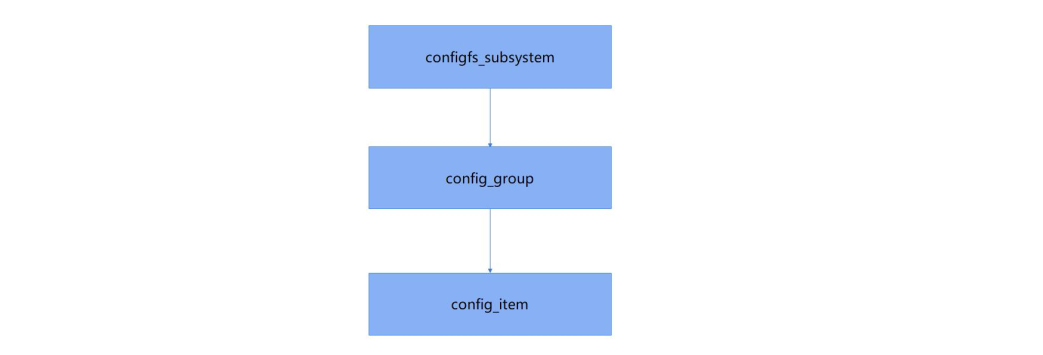

这里重点了解ConfigFS 几个结构体，每个结构体是如何关联的，这里给出迅为有个图，方便理解：

在这里插入图片描述

核心数据结构

config_group（配置组）

作用：表示 ConfigFS 中的一个逻辑分组（目录），可以包含子组或配置项
成员：

struct config_group {
    struct config_item cg_item;          // 继承自 config_item，表示组本身也是一个项
    struct list_head cg_children;        // 子项（item）链表
    struct list_head default_groups;     // 默认子组（group）链表
};

用途：设备树插件的根目录 /config/device-tree/overlays/ 就是一个 config_group

config_item（配置项）

作用：表示 ConfigFS 中的一个可配置对象（文件或子目录）。
成员：

struct config_item {
    char *ci_name;                      // 项的名称（文件名）
    struct config_group *ci_group;      // 所属的父组
    struct list_head ci_entry;          // 在父组中的链表节点
    struct kref ci_kref;               // 引用计数
    const struct config_item_type *ci_type; // 项的类型（操作回调）
};

用途：例如，加载一个设备树插件时，会在 /config/device-tree/overlays/ 下创建一个 config_item（如 my_overlay）。

config_item_type（项类型）

作用：定义 config_item 的操作回调（如创建、销毁、属性访问）
成员：

struct config_item_type {
    struct module *ct_owner;            // 所属模块
    const struct configfs_item_operations *ct_item_ops;  // 项操作回调
    const struct configfs_group_operations *ct_group_ops; // 组操作回调
    struct configfs_attribute **ct_attrs; // 属性（文件）列表
};

回调示例：

 ct_item_ops->release()：当用户态删除项（rmdir）时触发。
 ct_attrs：定义可通过文件读写访问的属性（如设备树插件的 dtbo 文件）。

configfs_attribute（属性）

作用：表示一个可读写的文件属性。
成员：

struct configfs_attribute {
    char *ca_name;                      // 属性文件名（如 `dtbo`）
    struct module *ca_owner;            // 所属模块
    umode_t ca_mode;                    // 文件权限（如 0644）
};

**操作：**需实现 show() 和 store() 方法（类似 sysfs 的属性操作）

configfs_subsystem（子系统）

**作用：**管理顶级 ConfigFS 组（如 /config/device-tree/）。
关键成员：

struct configfs_subsystem {
    struct config_group su_group;       // 顶级组
    struct mutex su_mutex;             // 互斥锁（保护并发访问）
};

数据结构的交互流程

用户态操作

mkdir /config/device-tree/overlays/my_overlay

内核响应

触发 config_group_operations->make_group()，创建一个新的 config_item。
为新项关联 config_item_type，指定其操作回调（如 dtbo 文件的读写）。

加载插件

cat example.dtbo > /config/device-tree/overlays/my_overlay/dtbo

触发 configfs_attribute->store()，将 .dtbo 数据传递给内核解析。

关键设计模式

组合模式（Composite）

config_group 可以包含其他 config_item 或 config_group，形成树状结构。
例如：/config/device-tree/overlays/ 是组，my_overlay 是项，其下的 dtbo 是属性。

回调驱动

所有用户态操作（mkdir/rmdir/read/write）均通过 config_item_type 中的回调函数转发到内核模块。

动态生命周期

用户态的 mkdir/rmdir 直接对应内核对象的创建和销毁（通过 kref 引用计数管理）。

代码示例（简化版）

以下是一个简单的 ConfigFS 模块示例，展示如何注册一个组和项：

#include <linux/configfs.h>

static struct configfs_attribute my_attr = {
    .ca_name = "value",
    .ca_mode = 0644,
    .show = my_attr_show,  // 实现读回调
    .store = my_attr_store, // 实现写回调
};

static struct configfs_attribute *my_attrs[] = {
    &my_attr,
    NULL,
};

static struct config_item_type my_item_type = {
    .ct_attrs = my_attrs,
    .ct_owner = THIS_MODULE,
};

static struct config_group my_group = {
    .cg_item = {
        .ci_name = "my_config",
        .ci_type = &my_item_type,
    },
};

static struct configfs_subsystem my_subsystem = {
    .su_group = my_group,
    .su_mutex = __MUTEX_INITIALIZER(my_subsystem.su_mutex),
};

// 注册子系统
configfs_register_subsystem(&my_subsystem);

用户态操作

mkdir /config/my_config
echo 123 > /config/my_config/value

ConfigFS小结

这里熟悉了整个ConfigFS 体系，涉及到的几个数据结构，以及每个数据结构是做什么的，之间关联关系
ConfigFS 的核心数据结构围绕动态配置设计：

config_group 和 config_item 构建层级关系。

config_item_type 提供操作回调。

configfs_attribute 实现具体属性文件。

设备树插件通过这套结构实现动态加载，是 ConfigFS 的典型应用场景。

总结

虚拟文件系统的了解
ConfigFS 关联的基础是指，ConfigFS 里面的几个数据结构
设备树插件是如何写属性的流程

最重要的是夯实基础，基础概念、数据结构、流程千万不能模棱两可。
