MTK 下 使用Camera1 完成预览-拍照-录像-USBCamera功能

使用Camera1 API 实现相机基本功能：预览、拍照、录像 同时实现USBCamera 功能

---

一、目的

• 这里核心重点讨论的是实现USBCamera 功能，预览-拍照-录像不作为重点介绍对象
• 目的是为了实现USBCamera 软件，UVC太古老，偏framework层和底层，系统签名等局限性。如何实现Camera 框架下的Camera1 和 Camera2 来实现USBCamera 功能。

二、USBCamera 技术实现方案

• 基于UVC协议 来实现：如之前笔记讨论介绍，强烈建议再熟悉熟悉
• 基于Android 体系下的SDK API来实现，底层就是Camera1 或者 Camera2 框架下来实现

三、误区

基本常识是 USBCamera 是无驱的，那么跟底层系统不相关，USB相机插着就能用，系统本身支持的想法其实是错误的。
大家可以自行查阅相关资料，这里重点说明的是：
1）使用UVC协议来实现USBCamera ，作为一个系统应用 具备系统签名，不用考虑各种权限，是没有问题的。
2）使用Android SDK 框架下的API来实现USBCamera 是不可取的，官方文档明确说明Camera2 是不支持的。但是我们在不同半导体平台下不一样，比如RK上面是支持Camera2 开发USBCamera，
但是在MTK上面 Camera2 是不支持USBCamera，就是打不开相机的。 所以，要想实现Camera2 API来写一个USBCamera 务必驱动层、framework层在芯片平台支持的情况下适配好才行。

四、USBCamera 遇到项目难点

1）使用UVC协议来开发USBCamera 需要系统签名，特别在Android13 及以上版本开发，权限问题绕不过，系统获取节点权限在各个芯片平台上面都绕不过，无解。
2）UVC协议开发遇到困难、了解甚少，那么需要用Android 体系下的Camera API来开发。 Android 5 以后 都是用的Camera2,但是Camera2 在MTK平台上面不支持的 需要驱动层和framework层适配，当然RK平台是支持Camera2 API开发的。那么使用Camera1 API 虽然过时了，拓展性不强，但Camera1 的API 是支持USBCamera 开发的。
3）为什么要自己开发USBCamera,使用市场上写好的 OpenCamera、USBCamera 不好吗？ 实际上 客户需求很多样，硬件环境很复杂、功能复杂、 不同平台不同soc 不同USB相机不适配、功能也不可用。
比如：遇到HDMIN 功能作为一个外置摄像头，但又不是真正意义上的Camera,那么不可能正常打开正常使用的。

五、基础补充、资源参考

对于相机开发，还是建议无论是UVC协议开发USBCamera，还是 Android SDK API框架下Camera api 来开发相机，都需要了解最基本的相关资料。

相机整个模块确实太专业、复杂了。 无论从硬件外设、驱动【USBCamera免驱】、相机 都比较专业、覆盖面及广，针对思考中的问题 给出自己认为比较好相关博客，方便了解，助于梳理流程、提升认知。

对于上层应用或者Framework 系统应用开发者，只需要了解基本的架构、API、使用方法，当然这些也不简单的
下面提供部分资源，方便快速了解，充电：

架构图了解

MTKCamera2相机架构
Camera2架构
Android Camera架构简析

Camera相关专栏

Camera Framework 专栏
小驰私房菜系列
小驰私房菜MTK系列
小驰Camera 开发系列
Camera 相机开发
展讯平台 Camera
官方文档：谷歌官方 API 描述

零散知识了解

MTK 相机UI介绍
Camera2 相机认知
Camera2学习笔记
camera2关于拍照预览方向旋转90度和拍照图片镜像功能实现
Camera2 预览集成、简单拍照：熟悉预览步骤流程比较有用
Camera镜像上下左右颠倒问题的解决办法
MTK相机成像质量差
Camera应用分析

部分相机源码参考，学习API使用，梳理流程，偏应用层

极客相机 Camera2 API
Camera2 API详解
极客相机源码
Camera2 相机Demo
Camera2 专业相机Demo
拍照、预览、录像Demo
使用Camera2 拍照

Camera2 系统相关

Camera2 Service 启动

六、经验参考

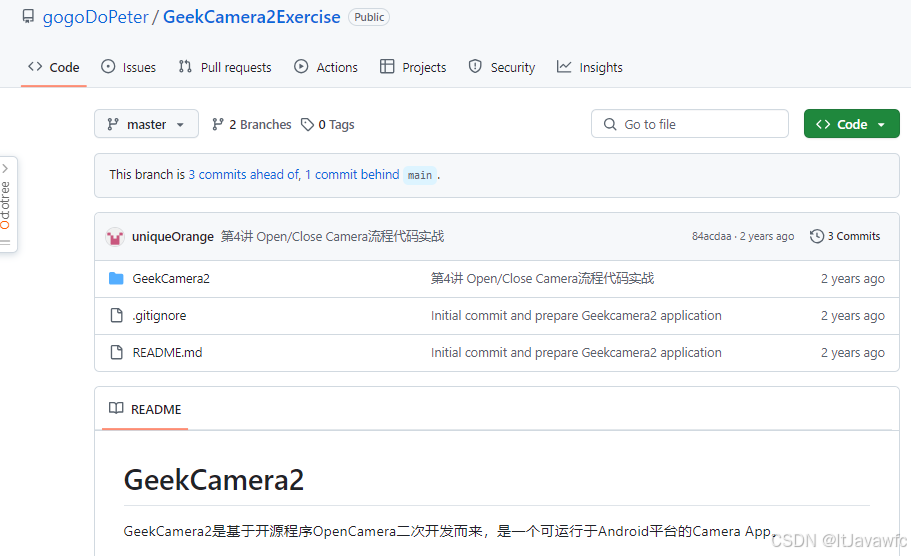

极客相机源码
Camera1 实现预览-拍照-录像

备注:

• 极客相机源码在开源OpenCamera 相机修改而来实现的，在切换相机过程中默认Camera1 API 可以正常打开USBCamera相机，切换到Camera2 API 下无法正常打开USBCamera相机；
• 使用Camera2 API，以OpenCamera 作为源码二次开发，发现在MTK平台下获取得到外设USBCamera的CameraId
  也打不开USBCamera,但是在RK平台上是可以正常打开的。所以 MTK平台上默认是不支持Camera2来实现USBCamera 功能的，但是RK平台做了适配 是可行的，直接修改RK平台的Camera2 就能实现USBCamera 和 MIPI 相机切换了。
• 基于1 点的实践，那么就只能使用Camera1 API 来实现USBCamera了。 在RK和MTK平台上实际验证都是支持的。
• 自己在MTK平台上面实践发现：在Camera1 API下，打开CameraId 2 就是 外设USBCamera 了。


七、 功能实现

Camera1 API 相对非常简单，简要总结如下

声明cameraID 为前置、后置 或者 外设USBCamera

cameraId = CameraInfo.CAMERA_FACING_FRONT
cameraId = CameraInfo.CAMERA_FACING_BACK
cameraId = 2

选择 绘制组件 SurfaceView 或者 TextureView

打开相机

mCamera = Camera.open(cameraId)

打开后 设置Camera 属性：预览大小、方向、格式

   private fun open(cameraId: Int) {
        //获得camera对象
        mCamera = Camera.open(cameraId)

        mCamera?.let { camera ->
            //配置camera的属性
            val parameters = camera.parameters
            //设置预览数据格式为nv21
            parameters.previewFormat = ImageFormat.NV21
            //这是摄像头宽、高
            setPreviewSize(parameters!!)
            // 设置摄像头 图像传感器的角度、方向
            setPreviewOrientation(cameraId)
            camera.parameters = parameters
        }
    }

切换摄像头

 /**
     * 切换摄像头
     */
    fun switchCamera() {
        val cameraId = if (cameraId == Camera.CameraInfo.CAMERA_FACING_BACK) {
            Camera.CameraInfo.CAMERA_FACING_FRONT
        } else {
            Camera.CameraInfo.CAMERA_FACING_BACK
        }
        switchCamera(cameraId)
    }

其实就是把cameraId 换一下，然后重新预览

  private fun previewAlign() {
        stopPreview()
        if (surfaceHolder != null) {
            startPreview(surfaceHolder!!)
        } else {
            startPreview(surfaceTexture!!)
        }
    }

停止预览

 /**
     * 停止预览
     */
    fun stopPreview() {
        if (mCamera != null) {
            mCamera?.setPreviewCallback(null)
            mCamera?.stopPreview()
            mCamera?.release()
            mCamera = null
        }
    }

重新预览

    /**
     * 开始预览
     */
    fun startPreview(surfaceHolder: SurfaceHolder) {
        open(cameraId)
        this.surfaceHolder = surfaceHolder
        buffer = ByteArray(width * height * 3 / 2)
        bytes = ByteArray(buffer!!.size)
        //数据缓存区
        mCamera?.addCallbackBuffer(buffer)
        mCamera?.setPreviewCallbackWithBuffer(this)
        //设置预览画面
        mCamera?.setPreviewDisplay(surfaceHolder)
        mCamera?.startPreview()
    }


 fun startPreview(surfaceTexture: SurfaceTexture) {
        open(cameraId)
        this.surfaceTexture = surfaceTexture
        buffer = ByteArray(width * height * 3 / 2)
        bytes = ByteArray(buffer!!.size)
        //数据缓存区
        mCamera?.addCallbackBuffer(buffer)
        mCamera?.setPreviewCallbackWithBuffer(this)
        //设置预览画面
        mCamera?.setPreviewTexture(surfaceTexture)
        mCamera?.startPreview()
    }


拍照片

其实就是调用的api，然后对数据进行矩阵变化、缩放、参数设置，最后保存。

  /**
     * 拍摄照片
     */
    fun takePicture(completedCallBack: () -> Unit, errorCallBack: (Exception) -> Unit) {
        mCamera?.takePicture(null, null, object : Camera.PictureCallback {
            override fun onPictureTaken(data: ByteArray?, camera: Camera?) {
                Log.i("ZZZZ", "isMainThread:" + (Looper.myLooper() == Looper.getMainLooper()))
                previewAlign()

                threadPool.execute {
                    //路径示例 : /storage/emulated/0/Pictures/MyCameraApp/IMG_20230726_135652.jpg
//                    val pictureFile: File = getOutputMediaFile(MEDIA_TYPE_IMAGE)!!
//                    Log.i("ZZZZ", "pictureFile:$pictureFile")
//                    try {
//                        val fos = FileOutputStream(pictureFile)
//                        fos.write(data)
//                        fos.close()
//
//                        /*//修正图片方向，这里只是示例，需要根据实际手机方位来决定图片角度
//                        val exif = ExifInterface(pictureFile.absolutePath)
//                        exif.setAttribute(
//                            ExifInterface.TAG_ORIENTATION, ExifInterface.ORIENTATION_ROTATE_270.toString()
//                        )
//                        exif.saveAttributes()*/
//                        completedCallBack.invoke()
//                    } catch (e: FileNotFoundException) {
//                        Log.d(TAG, "File not found: ${e.message}")
//                        errorCallBack.invoke(e)
//                    } catch (e: IOException) {
//                        Log.d(TAG, "Error accessing file: ${e.message}")
//                        errorCallBack.invoke(e)
//                    }

                    val pictureFile: File = getOutputMediaFile(MEDIA_TYPE_IMAGE)!!
                    //路径示例 : /storage/emulated/0/Pictures/MyCameraApp/IMG_20230726_135652.jpg
                    val bitmap = BitmapFactory.decodeByteArray(data, 0, data!!.size)
                    val matrix = Matrix()
                    //修正图片方向，这里只是示例，需要根据实际手机方位来决定图片角度
                    matrix.postRotate(if (cameraId == 1) 270F else 90F)
                    if (cameraId == 1) {
                        //postScale在矩阵变换之后进行缩放
                        matrix.postScale(-1F, 1F, bitmap.width / 2F, bitmap.height / 2F)
                    }
                    val rotatedBitmap: Bitmap = Bitmap.createBitmap(
                        bitmap, 0, 0, bitmap.width, bitmap.height, matrix, true
                    )
                    ImageUtils.save(rotatedBitmap, pictureFile, Bitmap.CompressFormat.JPEG)
                    completedCallBack.invoke()
                }
            }
        })
    }

设置预览

 private fun setPreviewSize(parameters: Camera.Parameters) {
        //获取摄像头支持的宽、高
        val supportedPreviewSizes = parameters.supportedPreviewSizes
        var size = supportedPreviewSizes[0]
        Log.d(TAG, "Camera支持: " + size.width + "x" + size.height)
        //选择一个与设置的差距最小的支持分辨率
        var m: Int = Math.abs(size.height * size.width - width * height)
        supportedPreviewSizes.removeAt(0)
        val iterator: Iterator<Camera.Size> = supportedPreviewSizes.iterator()
        //遍历
        while (iterator.hasNext()) {
            val next = iterator.next()
            Log.d(TAG, "支持 " + next.width + "x" + next.height)
            val n: Int = Math.abs(next.height * next.width - width * height)
            if (n < m) {
                m = n
                size = next
            }
        }
        width = size.width
        height = size.height
        parameters.setPreviewSize(width, height)
        Log.d(TAG, "预览分辨率 width:" + size.width + " height:" + size.height)
    }

通过MediaRecorder 录像

fun startVideo(holder: SurfaceHolder) {
        mediaRecorder = MediaRecorder()
        //解锁相机,以供 MediaRecorder 使用
        camera?.unlock()
        //设置要用于视频捕获的相机
        mediaRecorder.setCamera(camera)
        //设置音频源
        mediaRecorder.setAudioSource(MediaRecorder.AudioSource.CAMCORDER)
        //设置视频源
        mediaRecorder.setVideoSource(MediaRecorder.VideoSource.CAMERA)
        //设置视频的输出格式和编码
        mediaRecorder.setProfile(CamcorderProfile.get(CamcorderProfile.QUALITY_1080P))
        //设置输出视频播放的方向
        mediaRecorder.setOrientationHint(270)
        //设置输出文件
        mediaRecorder.setOutputFile(getVideoFilePath(this))
        //指定 SurfaceView 预览布局元素
        mediaRecorder.setPreviewDisplay(holder.surface)

        try {
            mediaRecorder.prepare()
        } catch (e: IOException) {
            e.printStackTrace()
            releaseMediaRecorder()
        }

        Handler().postDelayed({
            try {
                mediaRecorder.start()
            } catch (e: IOException) {
                e.printStackTrace()
                releaseMediaRecorder()
            }
        }, 10)
    }

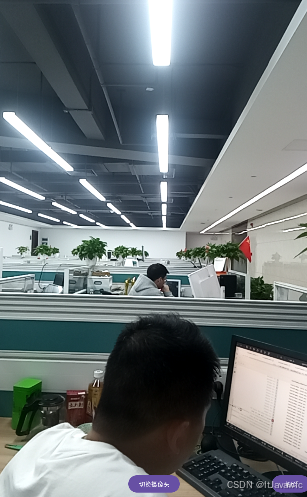

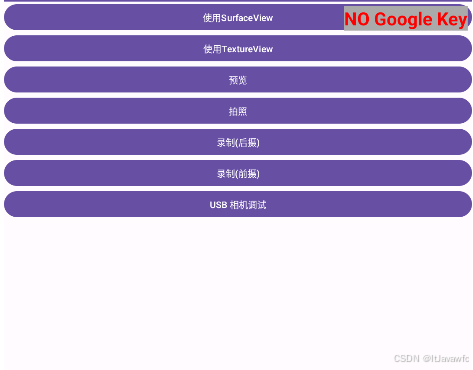

Demo效果

USBCamera 开发，和 MIPI开发完全一样的，方法参数设置也一样。 拿到如下Demo 源码后可以仔细需改参数，适配、定制基本功能了。

Demo下载地址

八、 总结

• 通用平台底层都支持Camera1 的，那么Camera1 开发USBCamera 相机就能在不同平台通用了
• 简单的预览-拍照-录像 需求可以使用Camera1 来处理 复杂的效果 性能 还是用Camera2 API 实现
• Camera1 毕竟是在Android5 及 以前使用，已经废弃了，只是能用。 如果平台支持如RK 平台还是建议用Camera2API, 不支持的情况下可以选择Camera1 API来实现
