前言

在进行嵌入式开发过程中，寄存器可以说是与嵌入式工程师打交道最多的东西，因为偏向底层的驱动开发，几乎都是利用寄存器完成的。那么，寄存器到底是什么呢？下面为自己的一些理解，如有错误之处，还望海涵与纠正，谢谢！

内存映射

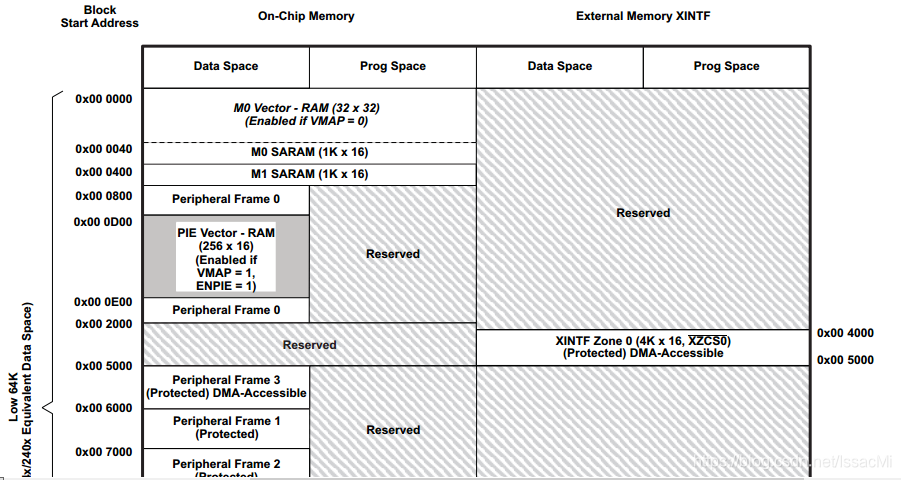

在正式进入寄存器的知识之前，首先对内存映射进行简单的介绍。此处以TI公司的DSP28335芯片为例。通过查询该芯片的官方数据手册，可获知该芯片的内存分配图。由于该图比较大，即使贴出来也会很模糊，所以此处仅展示一部分截图，如下：
在这里插入图片描述
由上图可知，由于该芯片是32位，所以整个芯片支持的最大寻址范围为4GB，只是芯片厂商没有完全使用罢了。而整个芯片的内存空间又被分为很多块，用于不同的功能。
在简单了解了内存映射之后，我们开始进行寄存器的讲解。

寄存器到底是什么

实际上，我们在操作芯片的寄存器时，其实操作的是寄存器对应的地址虽然直接操作地址的方式，会使得代码的执行效率稍微高一点，但是可读性和可维护性便会大大降低，这样的代价对于绝大部分应用而言是不可以接受的。如果对于关键代码而言，需要确保它的执行效率，那么可以小范围的使用操作地址的方式进行。
那我们为什么在实际编程时，并没有对相应的地址与寄存器之间建立联系呢？其实，是TI官方的文件已经帮我们完成了这个工作。其中，DSP2833x_Headers_nonBIOS.cmd文件为各个寄存器分配了地址，DSP2833x_Gpio.h文件为寄存器创建相应的结构体，而<
