OP-TEE + YOLOv8：从“加密权重”到“内存中解密并推理”的完整实战记录

OP-TEE + YOLOv8：从“加密权重”到“内存中解密并推理”的完整实战记录

目标：把 yolov8n.pt 这类 PyTorch 权重文件在生产环境中“加密存储”，运行时通过 OP-TEE 在 Secure World 解密得到明文，然后在 Normal World 里不落盘直接加载推理，最终只输出推理结果图片 bus_pridect.jpg。

本文是我一次完整踩坑/修复/跑通的实践笔记，尽量把关键逻辑讲清楚，并把“真的能跑起来”的代码技巧写出来。你可以把它当作一篇从零到一的可复现教程。

---

1. 最终目录里有哪些文件？它们分别干什么

在设备上 /test 目录最终只保留这 4 个文件（这是我希望的“最小可交付形态”）：

• bus.jpg：输入测试图片

• yolo8_kdf.enc：加密后的模型权重密文（由主机生成后拷到设备）

• ca_yolo8：Client App（CA），运行在 Normal World，负责：

  • 读密文
  • 调用 TA 解密
  • 把解密结果放进 RAM（memfd）
  • 拉起 Python/Ultralytics 做推理
  • 把结果保存为 bus_pridect.jpg
  • 清理 runs/ 目录

• bus_pridect.jpg：最终产物（只想保留这个）

文件级逻辑图（不谈函数细节，只谈文件流向）

                 (Host 侧生成)
            yolov8n.pt  (明文模型)
                   |
                   | openssl AES-256-CBC + PKCS7
                   v
            yolo8_kdf.enc (密文)  ----scp---->  /test/yolo8_kdf.enc
                                                    |
                                                    |  CA: ca_yolo8 读取
                                                    v
                                              调用 OP-TEE TA 解密
                                                    |
                                                    |  明文只进 RAM (memfd)
                                                    v
                                           Ultralytics YOLO 推理 bus.jpg
                                                    |
                                                    v
                                           输出 bus_pridect.jpg
                                           (删除 runs/ 目录)

---

2. 核心设计目标（为什么要这么做）

我想实现的安全目标非常明确：

1. 模型不以明文形式长期落盘：磁盘上只有 .enc 密文。
2. 密钥不出 Secure World：Normal World 只能拿到“解密后的字节流”，拿不到 key/iv。
3. 推理加载不依赖落盘：Ultralytics/torch 的加载逻辑默认是 “从路径读文件”，所以我需要一个“看起来像路径，但内容来自内存”的办法。
4. 推理后清理痕迹：只保留结果图片，其它临时目录（例如 runs/）都删掉。

这是一种典型的“TEE 解密 + REE 推理”的工程折中：

• Secure World 负责 密钥保护 和 解密
• Normal World 负责 重计算/推理（因为把整个 PyTorch 推理搬到 Secure World 通常不可行且性能更差）

---

3. 加密算法到底是什么？（你问得最多的点）

你用的命令是：

openssl enc -aes-256-cbc \
    -K "$KEY_HEX" \
    -iv "$IV_HEX" \
    -in "$PLAINTEXT" \
    -out "$OUT"

这代表：

• AES-256-CBC：

  • AES 对称加密
  • 密钥长度 256 bit（32 字节）
  • 工作模式 CBC

• PKCS#7 padding：

  • openssl enc 默认会启用 PKCS#7 padding（除非你加 -nopad）
  • 作用是把明文补齐到 16 字节的整数倍

所以“加密算法”可以准确说成：

AES-256-CBC with PKCS#7 padding（OpenSSL enc 实现）

重要细节：

• yolov8n.pt 的大小 不一定是 16 的倍数。

• 你在主机上测过：

  • 明文大小 6549796，mod16 = 4
  • 因此加密时会补齐 12 字节 padding
  • 密文大小会变成 6549808（补齐到 16 的倍数）

• 解密后如果你不做 unpad，会得到尾部多出来的 padding 数据，导致文件不是合法 .pt（zip）格式。

这解释了为什么 TA 里做 PKCS7 unpad 是必须的。

---

4. Key/IV 从哪里来？（KDF + PTA 的核心逻辑）

我最终采用的方式是：

• Secure World 有一个 seed（hello_seed），来自 EKB/硬件/受保护存储

• PTA 根据 seed 派生：

  • key = SHA256(seed || "hello-aes-key") 取 32 字节
  • iv = SHA256(seed || "hello-aes-iv") 取前 16 字节

• TA 调用 PTA 拿到 key/iv

• TA 执行 AES-CBC 解密

• TA 执行 PKCS7 unpad

为什么你看到“前 4 字节对得上”但还是可能解密错？

因为日志只打印了 key[0..3] 和 iv[0..3]，只能说明“开头对”，但无法证明完整 32/16 字节完全一致。

我在 shell 脚本里增加了完整字节打印，最终确认 key/iv 全部一致：

printf "[+] key bytes = %s\n" "$(echo "$KEY_HEX" | sed -E 's/(..)/\1 /g')"
printf "[+] iv  bytes = %s\n" "$(echo "$IV_HEX"  | sed -E 's/(..)/\1 /g')"

此外还需要保证 label 字符串严格一致（大小写/数字都不能错）：

• 你一开始把 label 用成 yolo-aes-key / yolo-aes-iv，后来改成 yolo8-aes-key / yolo8-aes-iv 或 hello-aes-key / hello-aes-iv，只要两边一致就行。
• PTA 里写死的是："hello-aes-key" 和 "hello-aes-iv"，那脚本就必须用同样的。

---

5. TA 里真正“正确”的解密逻辑长什么样

5.1 AES-CBC 解密用 NOPAD

因为 padding 是我们自己做/自己去掉，所以 TA 解密用：

• TEE_ALG_AES_CBC_NOPAD

这是对的。

5.2 PKCS7 unpad 的关键点

• block size 永远是 16，不要改（AES block size 固定 128 bit）

• 你看到 padding value=12 是正常的（因为 6549796 mod 16 = 4，需要补 12）

• 你之前看到过 padding value=159，那就说明“解密出来的末尾字节不是合法 padding”，本质原因是：

  • key/iv/密文不匹配
  • 或者密文被破坏
  • 或者加密时用了 -nopad 但明文不是 16 的倍数（会直接报错）
  • 或者误把加密输出/传输的文件搞混（比如 scp 了旧文件）

最终你跑通的日志是：

• decrypt ok raw_len=6549808
• PKCS7 padding value=12
• unpad success out_len=6549796

这说明 TA 解密链路是对的。

---

6. CA 侧的大坑：为什么 TEEC_AllocateSharedMemory(out) 会失败？

你遇到过典型错误：

• TEEC_AllocateSharedMemory(out) failed: 0xffff000c

这个错误在很多平台上意味着：

• 共享内存分配失败（太大/系统限制/共享内存池不足）

解决办法：

• 不用 TEEC_AllocateSharedMemory 去“让 OP-TEE 分配一大块共享内存”

• 改为：

  1. Normal World 自己用 posix_memalign 分配一块内存（页对齐）
  2. 用 TEEC_RegisterSharedMemory 注册这块内存给 OP-TEE

你最后的 CA 代码里采用了这条路线，这是很稳妥的做法。

---

7. 关键难点：Ultralytics/YOLO 只接受“路径”，不接受“纯内存字节”

你踩到的报错非常典型：

• TypeError: model='/proc/self/fd/6' is not a supported model format

原因是 Ultralytics 会根据 文件后缀 判断格式（.pt, .onnx, .engine 等）。

/proc/self/fd/6 没有 .pt 后缀，所以它拒绝。

7.1 解决技巧：memfd + symlink + .pt 后缀

核心套路是：

1. CA 在内存里创建 memfd
2. 把解密出的 .pt 字节写入 memfd（仍然在 RAM）
3. 清除 FD_CLOEXEC（重要！否则 exec 后 fd 会被关闭）
4. fork + exec 一个 python3
5. python 进程里创建一个临时目录（推荐 /dev/shm）
6. os.symlink('/proc/self/fd/<fd>', '<tmp>/yolov8n.pt')
7. 用这个带后缀的路径 YOLO(link) 加载

这样 Ultralytics 看到的是一个“真实路径，且以 .pt 结尾”，但内容来自内存。

这就是本文最核心的“实战技巧”。

---

8. 你问的“明文到底在哪里？”——一次讲清楚

以下是你给出的核心片段（我用文字解释每一步“明文在哪儿”）：

if (fdf >= 0) (void)fcntl(fd, F_SETFD, fdf & ~FD_CLOEXEC);

if (write_all(fd, out_mem, out_len) < 0) err(1, "write(memfd) failed");
if (lseek(fd, 0, SEEK_SET) < 0) err(1, "lseek(memfd) failed");

pid_t pid = fork();
if (pid == 0) {
    char fd_arg[32];
    snprintf(fd_arg, sizeof(fd_arg), "%d", fd);

    const char *py =
        "... os.symlink(f'/proc/self/fd/{fd}', link) ...\n"
        "m=YOLO(link)\n"
        "m.predict(source=img, save=True, save_txt=True)\n";

    char *const args[] = { "python3", "-c", py, fd_arg, img_path, NULL };
    execvp("python3", args);
}

8.1 out_mem：Normal World 的 RAM

• out_mem 是你用 posix_memalign 分配的内存
• TA 解密后写回到 out_mem
• 所以解密后的明文模型字节最先在 out_mem

8.2 memfd：仍然是 RAM

• fd = memfd_create(...) 创建的是一个匿名内存文件
• 内核把它当作“文件对象”，但数据存在 RAM（swap/内存管理层面）
• 你执行 write(fd, out_mem, out_len) 后，明文就被复制进了 memfd

这一步的好处：给 Ultralytics 一个“可被文件 API 读取”的对象。

8.3 /proc/self/fd/：是 memfd 的“文件视图”

• /proc/self/fd/<fd> 是 Linux 提供的“fd 的路径映射”
• 读取这个路径就等于读那个 fd
• 但它没有 .pt 后缀

8.4 symlink：只是在文件系统里建一个“名字”，数据不落盘

• os.symlink('/proc/self/fd/<fd>', '/dev/shm/.../yolov8n.pt')
• 创建的是符号链接，不会把模型内容写入磁盘
• 只是给这个 fd 起了个“看起来像 pt 文件”的名字

8.5 最终清理：擦掉内存

• memset(out_mem, 0, out_cap) 擦掉第一份明文
• close(fd) 关闭 memfd，内核可回收
• python 里删 symlink 和临时目录

所以总结一句话：

明文模型在整个流程中只存在于 Normal World 的 RAM（out_mem + memfd），不会作为真实 .pt 文件写入持久存储。

---

9. 结果文件整理：只保留 bus_pridect.jpg，删除 runs/

Ultralytics 默认会把结果写到：

• runs/detect/predict/bus.jpg

你想要：

• 把它复制/移动到 /test/bus_pridect.jpg
• 删除整个 runs/

你之前遇到过：

• Invalid cross-device link

那是因为你尝试 rename/硬链接跨不同挂载点（比如 /dev/shm 到 /test）。

正确做法：用 copy，再删除源。

在 Python 里可以这么做：

import shutil, os
src = 'runs/detect/predict/bus.jpg'
dst = '/test/bus_pridect.jpg'
shutil.copy2(src, dst)
shutil.rmtree('runs', ignore_errors=True)

如果你在 CA 里做，也可以 system("cp ...") + system("rm -rf runs")，但更推荐 Python 内部完成，避免 shell 依赖。

---

10. 关键代码技巧清单（踩坑后总结）

这一节是“经验提炼”，你以后再做类似工程会非常省时间。

10.1 大块共享内存：优先 RegisterSharedMemory

• TEEC_AllocateSharedMemory 可能因为共享内存池限制失败
• posix_memalign + TEEC_RegisterSharedMemory 更稳

10.2 memfd 一定要清 FD_CLOEXEC

否则 exec 后 fd 被关闭，python 进程读不到。

int fdf = fcntl(fd, F_GETFD);
fcntl(fd, F_SETFD, fdf & ~FD_CLOEXEC);

10.3 Ultralytics 必须看到“.pt”后缀

• /proc/self/fd/<fd> 不带后缀会被拒绝
• 用 symlink 起一个 yolov8n.pt

10.4 PKCS7 unpad 一定做在 TA 侧

• block size 固定 16
• padding value 应该在 1…16

10.5 输出结果要 copy，不要 rename（跨挂载点）

• shutil.copy2 最稳

10.6 推理结束后擦内存 & 禁 core dump

• setrlimit(RLIMIT_CORE, 0)
• prctl(PR_SET_DUMPABLE, 0)（可选）
• memset 擦 out_mem/in_mem

---

11. 最小可用的“加密/解密”脚本（与 PTA 完全一致）

11.1 加密脚本（Host 侧生成 yolo8_kdf.enc）

#!/bin/bash
set -e

SEED=hello_seed.bin
PLAINTEXT=yolov8n.pt
OUT=yolo8_kdf.enc

KEY_LABEL="hello-aes-key"
IV_LABEL="hello-aes-iv"

KEY_HEX=$(cat "$SEED" <(echo -n "$KEY_LABEL") | sha256sum | awk '{print $1}')
IV_HEX=$(cat "$SEED" <(echo -n "$IV_LABEL") | sha256sum | awk '{print substr($1,1,32)}')

echo "[+] AES-256 key = $KEY_HEX"
echo "[+] AES IV      = $IV_HEX"

printf "[+] key bytes = %s\n" "$(echo "$KEY_HEX" | sed -E 's/(..)/\1 /g')"
printf "[+] iv  bytes = %s\n" "$(echo "$IV_HEX"  | sed -E 's/(..)/\1 /g')"

openssl enc -aes-256-cbc \
  -K "$KEY_HEX" \
  -iv "$IV_HEX" \
  -in "$PLAINTEXT" \
  -out "$OUT"

echo "[✓] Generated $OUT"
stat -c"[✓] Size: %s bytes" "$OUT"

11.2 解密脚本（用于对照验证）

#!/bin/bash
set -e

SEED=hello_seed.bin
IN=yolo8_kdf.enc
OUT=yolov8n_decrept.pt

KEY_LABEL="hello-aes-key"
IV_LABEL="hello-aes-iv"

KEY_HEX=$(cat "$SEED" <(echo -n "$KEY_LABEL") | sha256sum | awk '{print $1}')
IV_HEX=$(cat "$SEED" <(echo -n "$IV_LABEL") | sha256sum | awk '{print substr($1,1,32)}')

openssl enc -d -aes-256-cbc \
  -K "$KEY_HEX" \
  -iv "$IV_HEX" \
  -in "$IN" \
  -out "$OUT"

echo "[✓] Decrypted to $OUT"

如果 yolov8n_decrept.pt 和原始 yolov8n.pt 完全一致（你已经验证 hexdump 头一致），说明 Host 侧加密/解密链路没问题。

---

12. 你当前的进展总结（可以直接写在报告/邮件里）

• 我已经完成 YOLOv8 权重的加密存储（AES-256-CBC + PKCS7），设备上只保存密文 yolo8_kdf.enc。
• CA 能通过 OP-TEE 调用 TA/PTA，使用 Secure World 派生的 key/iv 完成解密并正确 PKCS7 unpad。
• 解密后的模型字节不落盘，保持在 RAM 中（out_mem + memfd），通过 /proc/self/fd/<fd> + symlink 方式让 Ultralytics 以 .pt 路径形式加载。

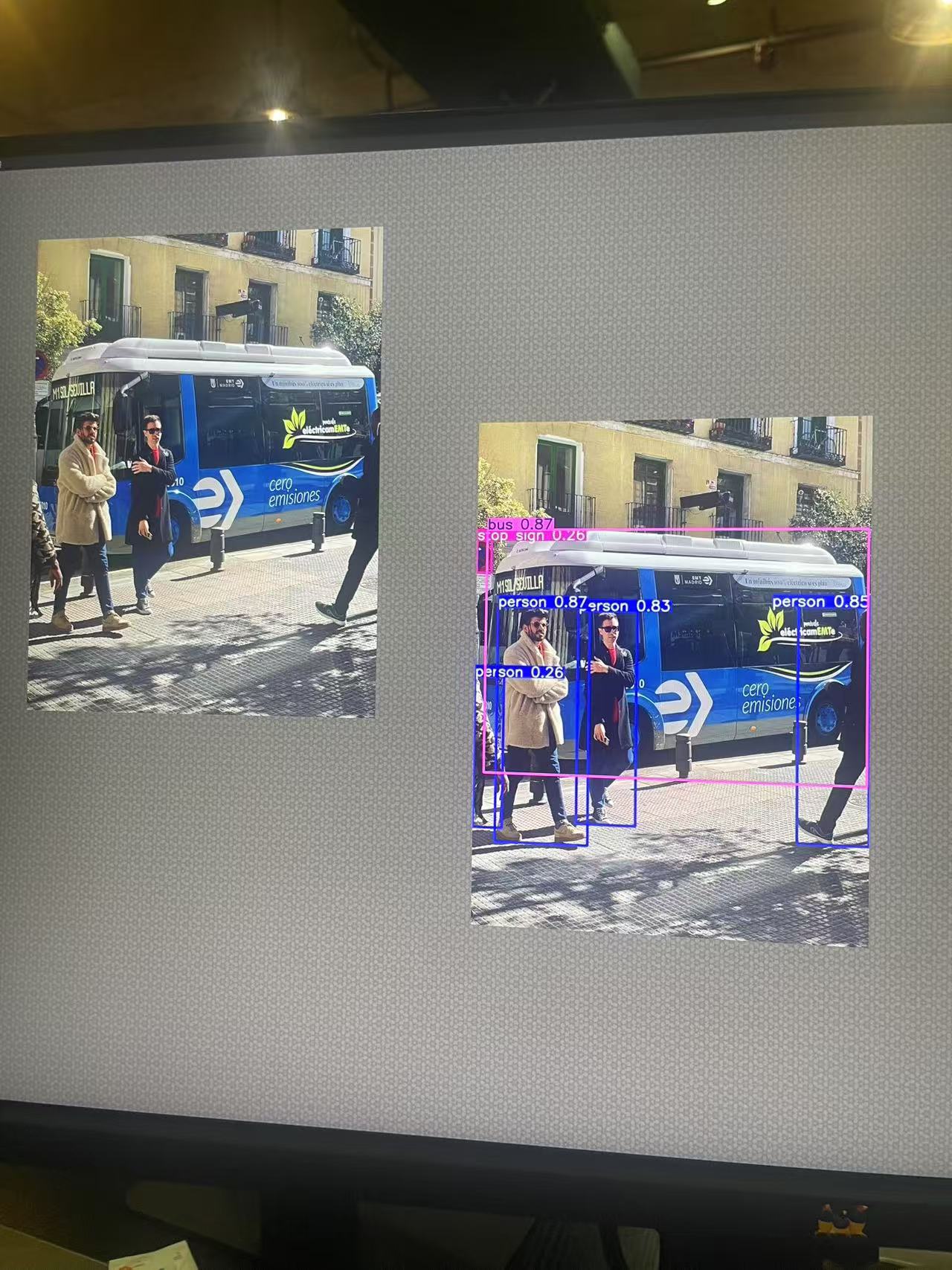

• 推理可输出结果图片，并可以把 runs/detect/predict/bus.jpg 复制为最终交付文件 bus_pridect.jpg，随后删除 runs/。

---

13. 下一步可以继续优化的方向（可选）

如果你要进一步做“更强保护”，可以考虑：

1. 模型分段解密/流式解密：避免一次性把全部明文暴露在 REE 大块内存
2. 推理框架侧改造：让 Ultralytics/torch 支持 file-like 对象（减少 symlink 依赖）
3. 更强的加密模式：比如 AES-GCM（带完整性校验），防止密文被篡改后仍尝试加载
4. 更严格的 REE 防护：禁止 ptrace、限制 /proc 访问、SELinux/AppArmor、容器隔离等

---

结语

这次实战最核心的成果是把“TEE 解密 + REE 内存加载推理”这个完整链路跑通，并把它收敛到 4 个文件：

• bus.jpg
• yolo8_kdf.enc
• ca_yolo8
• bus_pridect.jpg

后续只要把 CA 的收尾逻辑再精炼一下（自动复制结果、自动删 runs、擦内存），就可以形成一个很像“产品功能”的闭环。
