GStreamer 插件完整讲解（各平台通用，Jetson 为主）
定位：专门讲解 GStreamer 插件（Plugin），涵盖多平台差异与 Jetson 深度解析。内容结构严谨、概念清晰、适合作为教程或课程讲稿。
1. 引言：为什么必须先理解“插件”？
在任何平台上使用 GStreamer（PC、Jetson、RK3588、移动设备）时，第一个必须搞清楚的问题不是 Pipeline，而是 插件（Plugin）。
原因很简单：
- 插件决定系统有哪些 Element 可以用
- 插件决定系统是否支持硬件加速
- 插件决定你能否打开摄像头、是否能解码、是否能显示
- 插件缺失或不兼容时，Pipeline 再完美都运行不了
所以：插件是 GStreamer 能力的根本来源。
2. GStreamer 插件的核心概念（所有平台通用）
2.1 插件的定义（最重要的概念）
GStreamer 插件（Plugin）本质上是一组遵守 GStreamer 框架规范的 .so 动态库文件，内部包含多个 Element（元素），每个元素代表一个可使用的音视频处理功能。
一句话总结：
插件 = 动态库（.so） + 插件描述符 + 若干 Element（功能单元）
插件本身不会“执行功能”，真正执行的是 Element，但 Element 必须由插件提供。
2.2 插件包含什么？（内部构成）
一个 GStreamer 插件内部包含：
- GstPluginDesc（插件描述符）
- plugin_init() 注册函数
- 若干 Element（功能元素）
- 每个 Element 的工厂（GstElementFactory）
- Element 支持的 caps（能力描述，例如 video/x-raw）
示例结构：
libgstnvvidconv.so
├── 注册插件（nvvidconv）
├── 注册 Element：nvvidconv
├── 支持 caps：video/x-raw(memory:NVMM)
└── 实现硬件格式转换
3. 插件、Element、Pipeline 的关系（无需讲 Pipeline，也要理解）
三个概念必须区分：
| 概念 | 解释 |
|---|---|
| Plugin（插件） | 一组动态库，内部包含多个 Element |
| Element（元素） | 功能节点，可在 Pipeline 里使用 |
| Pipeline | Element 的组合形成的数据流图 |
如果没有插件 → 没有 Element → 无法构建 Pipeline。
插件是所有功能的根源。平台之间的差异，本质上都是插件能力的差异。
4. 插件的分类（所有平台通用）
从功能角度分为：
4.1 Source 插件（输入源）
- v4l2src（摄像头）
- filesrc（文件）
- nvarguscamerasrc（Jetson 专属）
4.2 Filter/Transform 插件（数据处理）
- videoconvert
- nvvidconv（Jetson）
- videoflip
4.3 Encoder/Decoder 插件（编解码）
- avdec_h264（软件）
- nvv4l2decoder / encoder（Jetson）
- v4l2codecs（Rockchip）
4.4 Sink 插件（输出）
- autovideosink
- nveglglessink（Jetson）
- nvdrmvideosink（Jetson）
4.5 Mux/Demux 插件（容器格式）
- mp4mux
- qtdemux
平台差异会在每个分类下体现（尤其是硬件加速类）。
5. 插件加载机制（registry）
5.1 插件放在哪里？
所有平台上插件都位于：
/usr/lib/*/gstreamer-1.0/*.so
/usr/lib64/gstreamer-1.0/*.so
5.2 插件是如何被加载的？
GStreamer 使用 插件注册表（registry）：
~/.cache/gstreamer-1.0/registry*.bin
首次运行时扫描系统所有插件，之后加速加载。
5.3 如何查看插件是否被检测到？
gst-inspect-1.0 | grep v4l2
或专查某插件：
gst-inspect-1.0 nvvidconv
如果找不到，说明：
- 插件缺失
- 插件依赖库缺失
- 插件版本不兼容
6. 插件在不同平台的差异
GStreamer 是跨平台框架，但插件能力由平台决定。
下面对比主流平台：
6.1 Linux PC（x86 / Ubuntu）插件特点
-
插件全面、生态最完整
-
多为软件实现（CPU 计算）
-
依赖 ffmpeg、libav
-
常见插件：
libgstlibav.so（强大的编解码能力）videoconvert（软件转换）v4l2src（USB 摄像头）
软件能力强，但缺乏专用硬件加速插件。
6.2 NVIDIA Jetson 插件特点（本篇重点）
Jetson 是独一无二的平台，因为它提供了：
✔ 专有硬件加速插件
✔ 深度绑定 Argus / NVMM / EGL
✔ 完整的 GPU + ISP 加速能力
Jetson 插件主要分几类：
6.2.1 摄像头插件：nvarguscamerasrc（最核心）
libgstnvarguscamerasrc.so
功能：
- 访问 MIPI CSI 摄像头
- 使用 Argus API 驱动 ISP
- 输出 NVMM buffer（零拷贝）
这是 Jetson 专属插件，其他平台没有任何替代品。

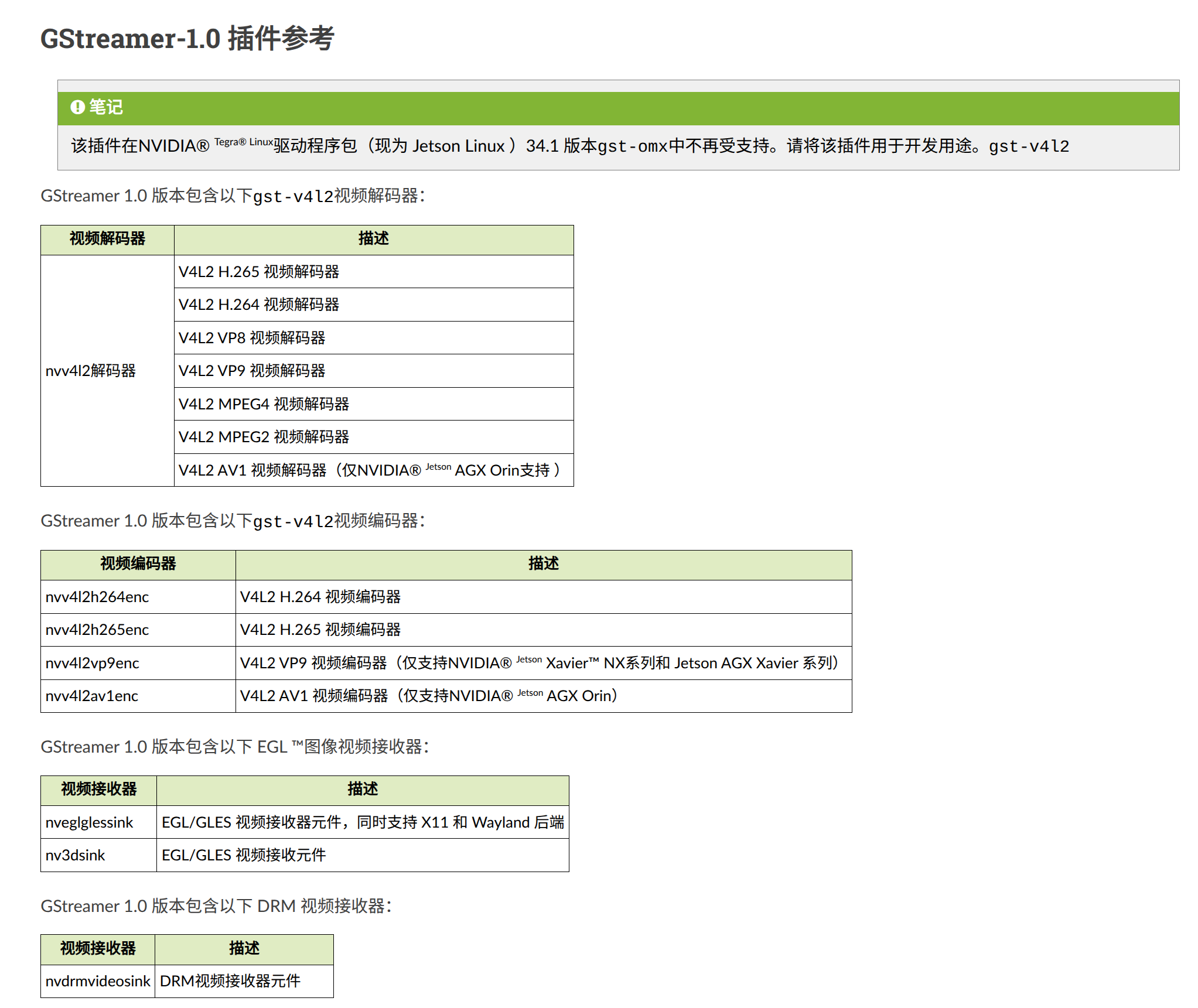

6.2.2 编解码插件：nvv4l2 系列
libgstnvvideo4linux2.so
包含：
- nvv4l2decoder（硬解码）
- nvv4l2h264enc（硬编码）
- nvv4l2h265enc
基于 V4L2 + NVDEC/NVENC，加速能力强。
6.2.3 格式转换：nvvidconv
libgstnvvidconv.so
能力：
- 颜色空间转换
- 分辨率缩放
- CPU ↔ GPU ↔ NVMM buffer 转换
Jetson pipeline 的必备插件。
6.2.4 显示插件：nveglglessink / nvdrmvideosink
libgstnveglglessink.so
libgstnvdrmvideosink.so
特点：
- EGL/GLES 显示
- 零拷贝渲染
- Wayland & X11 支持
Jetson 显示性能极佳依赖这些插件。
6.3 Rockchip RK3588 插件特点
Rockchip 使用 Linux 主线 V4L2 模型，因此插件以 v4l2codecs 为核心：
- v4l2slh264dec
- v4l2slh265dec
- v4l2codecs
特点：
- 依赖 kernel driver（rkvdec/rkvenc）
- 不如 Jetson 的插件体系完整
- 没有 Argus，摄像头走 V4L2
- 没有 NVMM，零拷贝不如 Jetson
6.4 Windows 平台插件特点
- 插件数量最少
- Dev 未全面维护
- 无法使用多数 Linux 插件
实际工业项目中极少使用。
6.5 Android 平台插件特点
- 插件依赖 NDK、Java bindings
- 摄像头仅支持 Camera API/Camera2
- 插件数量远小于 Linux
主要用于移动端原型验证。
7. Jetson 插件实战分析（基于你的示例）
示例命令：
gst-launch-1.0 v4l2src ! jpegdec ! nvvidconv ! nveglglessink
7.1 每个 Element 对应的插件与 .so
| Element | 插件名称 | 动态库文件 | 插件类型 | 功能 |
|---|---|---|---|---|
| v4l2src | video4linux2 | libgstvideo4linux2.so | Source | 采集 JPEG 视频 |
| jpegdec | jpeg | libgstjpeg.so | Decoder | JPEG → RAW 解码 |
| nvvidconv | nvvidconv | libgstnvvidconv.so | Transform | GPU 格式转换 |
| nveglglessink | nveglglessink | libgstnveglglessink.so | Sink | GPU 渲染显示 |
7.2 整体流程
USB Camera (JPEG)
↓ v4l2src [libgstvideo4linux2.so]
JPEG Stream
↓ jpegdec [libgstjpeg.so]
Raw Video (I420)
↓ nvvidconv [libgstnvvidconv.so]
NVMM/GPU Frames
↓ nveglglessink [libgstnveglglessink.so]
Screen (EGL/GLES)
这是最典型的 Jetson USB 摄像头流程。
8. 如何查看插件的能力？（强烈推荐掌握）
8.1 查看插件列表
gst-inspect-1.0
8.2 查看某个 Element
gst-inspect-1.0 nvvidconv
8.3 查看插件文件路径
gst-inspect-1.0 nvvidconv | grep Filename
8.4 查看支持的 caps
gst-inspect-1.0 nvv4l2decoder | grep video
这些命令是调试最关键的工具。
9. 插件常见问题与解决方法
9.1 找不到元素（No such element）
原因： 插件未正确加载。
解决：
- sudo ldconfig
- 清除 registry：
rm ~/.cache/gstreamer-1.0/*
- 检查依赖库：
ldd /usr/lib/aarch64-linux-gnu/gstreamer-1.0/libgstnvvidconv.so
9.2 插件版本不兼容
Jetson 上最常见：升级 rootfs 但未同步对应 L4T 插件版本。
解决：重新刷机 or
9.2 插件版本不兼容
Jetson 上常见于：升级 RootFS，但未同步 L4T 固件与插件版本。
表现：
- nvv4l2decoder 无法加载
- nvarguscamerasrc 无法初始化（Argus 崩溃）
- nveglglessink 找不到 EGL backend
解决方法：
- Jetson 必须保持 Bootloader + Kernel + RootFS + CUDA + Multimedia 版本一致
- 不可混用不同 JetPack/L4T 版本组件
- 建议使用 SDK Manager 完整刷机维持一致性
9.3 插件依赖库缺失（ldd 失败）
所有平台均常见，尤其是交叉编译后：
检查依赖库：
ldd /usr/lib/aarch64-linux-gnu/gstreamer-1.0/libgstnvvidconv.so
如果出现：not found
则需要：
- 安装缺失的依赖库
- 或修复 LD_LIBRARY_PATH
RK3588 上也常因 ffmpeg 缺失导致 libgstlibav.so 加载失败。
9.4 插件冲突（同类型插件多个）
常见例子：
- 多个 H.264 解码器（avdec_h264、v4l2h264dec、nvv4l2decoder）
- 多个 Sink（ximagesink、nveglglessink、waylandsink）
GStreamer 会自动协商 caps 选择插件，但在 Jetson 上推荐：
export GST_V4L2_DECODER_USE_NV_BUFFER=1
以强制使用硬件 NVMM buffer。
10. 各平台插件能力对比（Jetson / RK3588 / x86）
| 能力 | x86 Ubuntu | NVIDIA Jetson | Rockchip RK3588 |
|---|---|---|---|
| MIPI CSI 摄像头 | 不支持（需驱动） | nvarguscamerasrc（ISP） | v4l2src（不带 ISP） |
| 硬件解码 | 依赖 VAAPI/Intel | nvv4l2decoder（NVDEC） | v4l2codecs（rkvdec） |
| 硬件编码 | x264 软件为主 | nvv4l2h264/265enc（NVENC） | v4l2h264enc/rkvenc |
| GPU 转换 | videoconvert（CPU） | nvvidconv（GPU/NVMM） | rga（非官方 GSt 插件） |
| 显示 | ximagesink | nveglglessink（EGL GPU） | kmssink/drm |
| AI Pipeline | 无深度集成 | DeepStream 插件（nv*） | 缺少统一体系 |
结论：Jetson 插件体系最完整、性能最高、零拷贝能力最佳。
11. Jetson 插件体系深度剖析（高级篇）
Jetson 的插件不仅多，而且 彼此协同：
11.1 NVMM（NVIDIA 内存管理）
NVMM 是 Jetson 多媒体性能的核心：
- Zero-copy 零拷贝传输
- GPU / ISP / VIC / NVENC / NVDEC 共享内存
- 插件间无需 CPU 拷贝
支持 NVMM 的插件包括：
- nvarguscamerasrc
- nvvidconv
- nvv4l2encoder/decoder
- nveglglessink
Pipeline 示例：
nvarguscamerasrc ! video/x-raw(memory:NVMM) ! nvvidconv ! nveglglessink
11.2 Argus Camera API
Jetson 专属 ISP 管线：
- AE/AF/AWB
- 去噪、锐化、畸变矫正
- 传感器初始化
所有 CSI 摄像头必须通过：
nvarguscamerasrc
RK3588 与 x86 没有等效组件。
11.3 EGL + GL + CUDA 协同
Jetson 的显示插件依赖：
- EGLStream
- GLES 渲染
- 与 CUDA 互操作（CUDA-EGL interop）
这使得 Jetson 上：
- 视频解码 → GPU shader → 显示
完全无拷贝。
12. 实战：如何检查系统插件是否完整？
12.1 检查 Jetson 是否有 nv 插件
gst-inspect-1.0 | grep nv
必须有：
- nvarguscamerasrc
- nvvidconv
- nvv4l2decoder
- nvv4l2h264enc
- nveglglessink
如缺失 → 表明你的 JetPack/L4T 不完整。
12.2 查看插件路径
gst-inspect-1.0 nvvidconv | grep Filename
12.3 查看插件支持的格式（caps）
gst-inspect-1.0 nvv4l2decoder | grep video
13. 深度案例：USB 摄像头 JPEG → 屏幕显示（Jetson）
命令：
gst-launch-1.0 v4l2src ! image/jpeg,width=2560,height=1440 ! jpegdec ! nvvidconv ! nveglglessink
这是典型的跨插件链路：
| Stage | Element | 插件 | 作用 |
|---|---|---|---|
| 采集 | v4l2src | video4linux2 | USB 摄像头取流 |
| 解码 | jpegdec | jpeg | JPEG → RAW |
| 转换 | nvvidconv | nvvidconv | RAW → NVMM / RGBA |
| 显示 | nveglglessink | nveglglessink | GPU/EGL 渲染 |
Jetson 的 GPU 在此 pipeline 中全程参与 accelerated path。
14. 如何选择插件（开发者指南）
14.1 摄像头
- CSI（IMX219/IMX477/AR0234）：
nvarguscamerasrc - USB 摄像头：
v4l2src
14.2 编解码
- Jetson：始终使用
nvv4l2decoder/encoder - x86：使用
libav（软件）或 VAAPI - RK3588：使用
v4l2slh264dec等
14.3 渲染
- Jetson：
nveglglessink或nvdrmvideosink - RK3588：
kmssink - x86：
ximagesink
14.4 格式转换
- Jetson：必须用
nvvidconv（硬件） - x86：
videoconvert - RK3588：RGA 插件（多为社区实现）
15. 插件调试技巧（必须掌握）
15.1 查看插件是否存在
gst-inspect-1.0 nveglglessink
15.2 打印更多调试信息
GST_DEBUG=3 gst-launch-1.0 ...
15.3 打印某个插件的加载日志
GST_DEBUG=GST_PLUGIN_LOADING:5 gst-launch-1.0 ...
15.4 重新生成 registry
rm ~/.cache/gstreamer-1.0/*
16. 总结：不同平台插件的本质差异
| 平台 | 插件优势 | 插件不足 |
|---|---|---|
| x86/Linux | 插件最丰富，生态强大 | 缺少统一硬件加速体系 |
| RK3588 | V4L2 主线兼容好 | ISP、RGA、编码插件能力不如 Jetson |
| Jetson（主角） | NVMM、Argus、NVENC/NVDEC、EGLStream 完整体系 | 插件必须匹配 JetPack 版本 |
