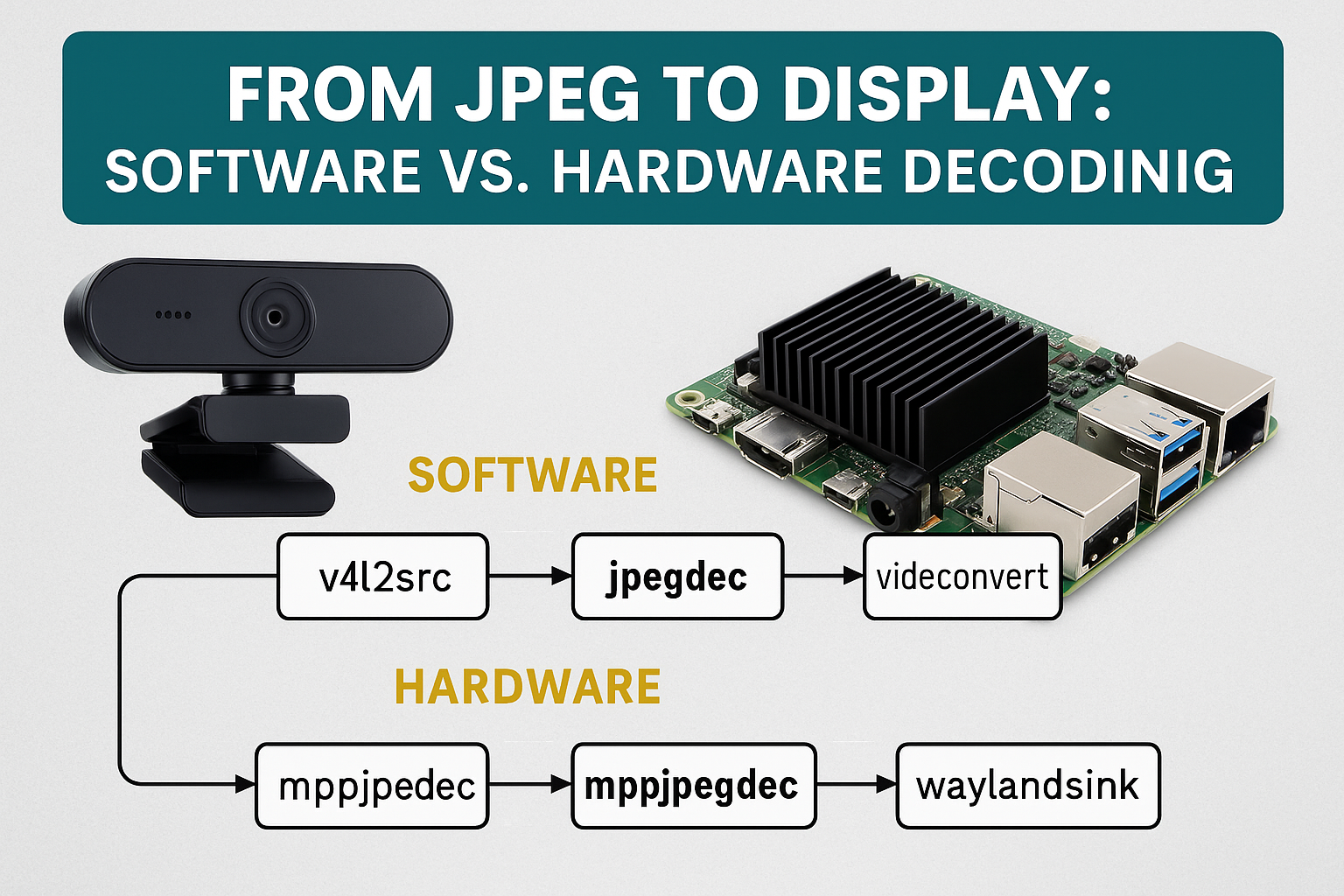

从 JPEG 到屏幕：mppjpegdec 与 jpegdec 的真相

——软解码、硬解码与视频流架构全解析

在嵌入式系统和 AI 视觉应用中，图像流处理是最核心的任务之一。
当我们在 Rockchip 平台上使用命令：

gst-launch-1.0 v4l2src device=/dev/video31 ! \
  image/jpeg,width=1280,height=720,framerate=30/1 ! \
  mppjpegdec ! videoconvert ! waylandsink

看似简单的一行，却贯穿了 V4L2 视频采集、MPP 硬件解码、Wayland 显示合成 三大子系统，
背后蕴含着嵌入式多媒体体系的完整逻辑。

本文将从架构、原理、对比和 AI 实战四个层面，
讲清楚 jpegdec 与 mppjpegdec 的本质区别，
以及为什么在 SoC 平台上，理解硬件解码路径是成为高手的关键一步。

在这里插入图片描述

一、从命令看整体架构

先从这条经典命令入手：

gst-launch-1.0 v4l2src device=/dev/video31 ! \
  image/jpeg,width=1280,height=720,framerate=30/1 ! \
  mppjpegdec ! videoconvert ! waylandsink

这条命令实现的功能是：

从 USB 摄像头 /dev/video31 捕获 MJPEG 视频流，
通过硬件解码得到原始帧，再经过像素格式转换后，
最终在 Wayland 桌面（Weston）中显示。

这条流水线就是典型的“采集 → 解码 → 显示”路径。

在 GStreamer 中，每一个 “!” 号连接的都是一个独立的模块（Element）：

元素	功能	底层接口
`v4l2src`	从摄像头采集视频流	V4L2 子系统
`mppjpegdec`	硬件 JPEG 解码	Rockchip MPP 框架
`videoconvert`	像素格式转换	GStreamer 内核模块
`waylandsink`	图像显示输出	Wayland + DRM/KMS

二、JPEG 解码的两条路：CPU vs MPP 硬件

1️⃣ 软件解码路径（`jpegdec`）

在传统 PC 或通用 Linux 平台上，JPEG 解码通常使用 CPU 完成：
GStreamer 的 jpegdec 元素调用 libjpeg 库，
通过 CPU 对每个压缩块执行 DCT 逆变换与色彩还原。

数据流如下：

USB Camera (MJPEG)
   ↓
v4l2src
   ↓
jpegdec (CPU)
   ↓
videoconvert
   ↓
waylandsink → 显示

优点：实现简单，兼容性强。
缺点：CPU 负载高，延迟大，难以支撑高分辨率多路流。

2️⃣ 硬件解码路径（`mppjpegdec`）

在 Rockchip 等 SoC 平台中，芯片内部集成了专用的视频处理单元（VPU/VDPU），
用于在硬件中完成 JPEG、H.264、H.265、VP9 等编解码。
mppjpegdec 正是 GStreamer 中对这套 MPP 框架的封装。

数据流路径：

USB Camera (MJPEG)
   ↓
v4l2src
   ↓
mppjpegdec (硬件)
   ↓
videoconvert
   ↓
waylandsink → 显示

MPP 的全称是 Media Process Platform，
它通过 /dev/mpp_service 驱动节点与硬件通信，
由 librockchip_mpp.so 提供用户态接口，最终交由 VDPU 解码引擎执行。

与软件解码不同，整个过程几乎不占用 CPU。

三、MPP 解码架构与工作机制

Rockchip MPP 框架位于内核与用户空间之间，
由三层组成：

┌────────────────────────────┐
│  GStreamer: mppjpegdec     │ ← GStreamer 插件接口
│  librockchip_mpp.so        │ ← 用户态 MPP API
│  /dev/mpp_service          │ ← 内核驱动接口
│  VDPU 硬件单元             │ ← 实际执行解码
└────────────────────────────┘

工作原理如下：

1️⃣ 摄像头采集 MJPEG 数据帧 →
2️⃣ mppjpegdec 通过 libmpp 将帧送入 /dev/mpp_service →
3️⃣ MPP 驱动配置 VDPU（Video Decoder Processing Unit） →
4️⃣ 硬件执行 DCT 逆变换、YCbCr 转换、输出 NV12 格式 →
5️⃣ GStreamer 收到结果 buffer →
6️⃣ 传递给 videoconvert / waylandsink。

整个过程使用 DMA buffer 零拷贝，
帧在内核与用户空间之间不做 CPU 拷贝，
这就是高性能的关键。

四、如何确认 mppjpegdec 调用了硬件

这是嵌入式工程师最关心的问题。
以下几种方法可以明确验证：

✅ 1. 检查设备节点

ls /dev/mpp_service

存在即表示 MPP 驱动加载成功。

✅ 2. 查看插件信息

gst-inspect-1.0 mppjpegdec

输出应包含：

Decoder using Rockchip MPP hardware acceleration

✅ 3. CPU 占用对比测试

运行：

top

使用 jpegdec 时，CPU 占用通常 >70%
使用 mppjpegdec 时，CPU 仅 5–10%，
说明主计算已转移至硬件单元。

✅ 4. 查看内核日志

dmesg | grep mpp

若出现：

rkvdec: start decoding jpeg stream

说明硬件解码器已启动。

五、GStreamer 视频管线核心机制

无论使用哪种解码方式，GStreamer 内部都遵循三大核心机制：

机制	说明	举例
Capability Negotiation	上下游元素协商格式、分辨率、帧率等参数	`image/jpeg,width=1280,height=720,framerate=30/1`
Buffer Management	数据帧以 GstBuffer 对象形式传递，可使用 DMA 零拷贝	MPP 使用 dma-buf 机制传递解码帧
Clock Synchronization	通过 GstClock 控制帧显示时间	WaylandSink 根据时钟同步刷新

这种模块化结构使得软硬件解码可以无缝替换，而不影响整个管线设计。

六、与 DRM/KMS 架构的衔接

当视频流到达 waylandsink 时，GStreamer 通过 Wayland 协议将帧 buffer 提交给 Weston，
Weston 再通过 DRM/KMS 接口与显示控制器（如 Rockchip VOP2）交互，
最终将视频内容送入显示屏的帧缓冲区。

路径如下：

mppjpegdec → videoconvert → waylandsink
                    ↓
               Wayland Compositor
                    ↓
              DRM/KMS (Rockchip VOP2)
                    ↓
             HDMI / MIPI / LVDS Display

这就是嵌入式系统上完整的视频显示链路。
理解这条路径，也就掌握了 Rockchip 视频子系统的核心。

七、AI 视角：为什么硬件解码很重要？

在 AI 视觉系统中（如目标检测、行为识别、行车监控等），
前端摄像头通常持续采集高分辨率视频流。
如果仍用 CPU 进行解码，不仅会造成算力浪费，还会与神经网络推理竞争资源。

使用 mppjpegdec 进行硬件解码的优势在于：

项目	优势说明
并行性	解码任务交给 VPU，CPU 资源留给 AI 模型推理
低延迟	DMA 零拷贝，图像可直接送入 NPU 或 GPU
高帧率	支持多路 1080p / 单路 4K 实时流
功耗优化	硬件解码单元比 CPU 低功耗数倍

在实际项目中，典型流程如下：

摄像头 (MJPEG)
   ↓
mppjpegdec (硬件解码)
   ↓
appsink / buffer export
   ↓
AI 推理（TensorFlow Lite / ONNX / NPU）
   ↓
OSD / DRM 显示

八、案例：USB 摄像头硬件加速显示

假设你连接了一个 USB 摄像头 /dev/video31，输出 MJPEG 格式：

1️⃣ 确认设备格式

v4l2-ctl -d /dev/video31 --list-formats-ext

2️⃣ 运行硬件解码显示

export XDG_RUNTIME_DIR=/run/user/$(id -u)
export WAYLAND_DISPLAY=wayland-0
gst-launch-1.0 v4l2src device=/dev/video31 ! \
  image/jpeg,width=1280,height=720,framerate=30/1 ! \
  mppjpegdec ! videoconvert ! waylandsink

3️⃣ 验证硬件工作

dmesg | grep mpp

出现 “rkvdec start decoding” 表示硬件路径激活。

结果：视频流实时显示在屏幕上，CPU 占用率极低。

九、总结与思考

对比	`jpegdec`（软件）	`mppjpegdec`（硬件）
执行单元	CPU	VPU (VDPU)
性能	一路 720p 即高负载	多路 1080p 轻松运行
延迟	高	低
功耗	高	低
适用场景	桌面开发测试	嵌入式、AI、边缘计算设备
