视觉系统架构详解：从视频流到智能视觉 —— 基于 RK3588 的实战讲解

一、前言

在现代嵌入式视觉系统中，“视觉” 并不仅仅意味着让设备拥有摄像头。它是一条完整的数据通路：从图像传感器采集原始信号，到视频数据的传输、编码、显示，再到上层算法进行识别与决策——这一切共同构成了 视觉系统架构（Vision System Architecture）。

本文聚焦视觉系统的核心组成之一——视频流（Video Pipeline），以 Rockchip RK3588 平台为例，系统讲解其视频处理架构、核心模块、GStreamer 流程与实战应用，帮助你全面理解视频信号的流动路径与系统实现方式。

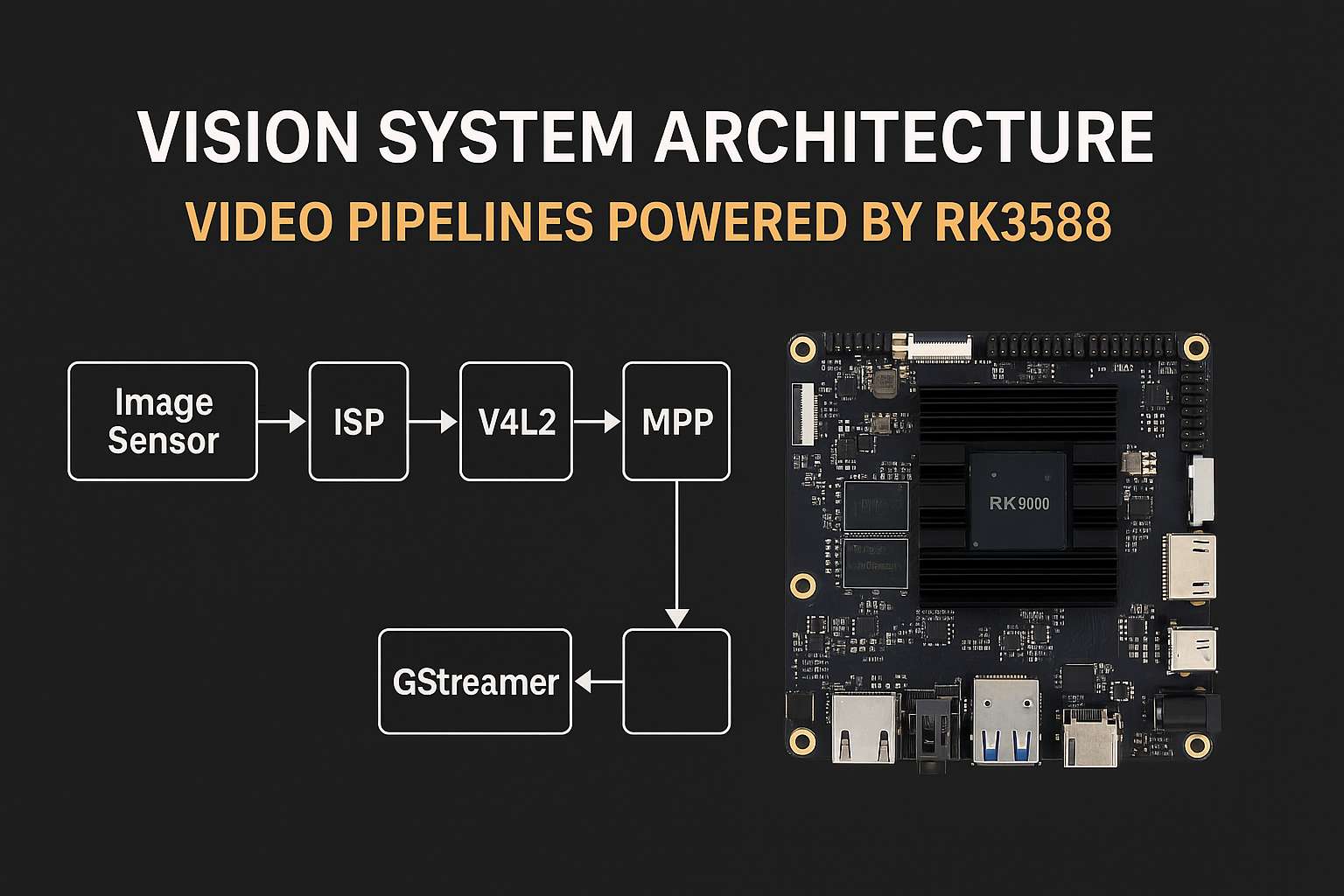

在这里插入图片描述

二、视觉系统总体架构

从底层到上层，一个完整的视觉系统可以分为两个逻辑层次：

层级	英文名称	职责
视频管线层	Video Pipeline Layer	负责图像采集、传输、同步、显示与编码
视觉处理层	Vision Processing Layer	负责特征提取、图像识别、AI 推理与决策

📊 架构流程总览

Sensor → ISP → V4L2 驱动 → MPP/VPU → GStreamer → Display / Storage / AI 推理

视频管线层解决“图像如何到达系统”，
视觉处理层解决“系统如何理解图像”。

三、视频流的核心组成

1. 图像采集 (Image Capture)

视频流的起点是 图像传感器（Image Sensor）。它将光信号转换为电信号，输出原始 Bayer 图像数据。

在 RK3588 中，常见摄像头接口包括：

接口类型	英文名称	特点
MIPI CSI-2	Camera Serial Interface	主流高速串行接口，支持高分辨率、多通道同步
DVP / LVDS	Digital Video Port / LVDS	传统接口，速率较低，多用于低像素摄像头
USB UVC	USB Video Class	通用协议，即插即用，无需额外驱动

RK3588 支持多达 4 路 MIPI 摄像头 同时输入，可实现多目视觉应用。

2. ISP 图像信号处理 (Image Signal Processor)

传感器输出的 Bayer 原始数据通常需要经过 ISP（Image Signal Processor） 处理：

自动曝光 (AE)
自动白平衡 (AWB)
降噪、锐化、Gamma 校正
去马赛克 (Demosaic)
颜色空间转换 (RGB/YUV)

RK3588 的 ISP 子系统由 rkcif + rkisp 驱动 配合实现。最终，图像流会注册到 V4L2 框架中，以 /dev/videoX 的形式被上层识别。

3. V4L2 驱动与视频框架 (Video4Linux2)

V4L2 (Video4Linux2) 是 Linux 视频输入设备的标准接口层。所有摄像头、采集卡、解码模块都会注册为 V4L2 设备节点。

命令示例：

v4l2-ctl --list-devices
v4l2-ctl --list-formats-ext -d /dev/video0

📘 RK3588 数据路径：

Sensor → rkcif → rkisp → /dev/video0 (V4L2 节点)

上层应用（如 GStreamer 或 ffmpeg）可直接通过该节点获取视频帧。

4. 视频编解码与 MPP 框架 (VPU / MPP)

RK3588 内置强大的 VPU（Video Processing Unit），通过 MPP（Media Process Platform） 框架实现硬件编解码。

功能	支持格式
编码	H.264 / H.265 / JPEG / AV1
解码	H.264 / H.265 / VP9 / AVS2 / AV1

硬件加速可以显著降低 CPU 负载，保证实时视频流性能。

四、GStreamer：视频流处理引擎

GStreamer 是嵌入式 Linux 中最常用的多媒体框架，它以 插件（Plugin） 形式构建整个数据管线，完成视频捕获、转换、压缩、封装与输出。

1️⃣ 基本结构概念

GStreamer 的管线由多个“元素（Element）”组成：

源 (Source) → 处理 (Filter) → 编码 (Encoder) → 封装 (Muxer) → 输出 (Sink)

每个元素通过 Pad（端口） 连接形成完整的流路径。

2️⃣ 常见元素说明

元素	作用	示例
v4l2src	从 /dev/videoX 获取摄像头数据	v4l2src device=/dev/video0
videoconvert	像素格式转换	RGB ↔ YUV420
mpph264enc / mpph265enc	硬件编码	RK3588 专用 MPP 编码器
h264parse / h265parse	流格式解析器	保证码流合法性
mp4mux / matroskamux	容器封装	MP4 / MKV 文件格式
filesink / udpsink	输出到文件或网络	保存或推流

3️⃣ 示例 1：基础视频录制

gst-launch-1.0 \
  v4l2src device=/dev/video0 ! \
  video/x-raw,width=3840,height=2160,framerate=60/1 ! \
  mpph265enc bps=20000000 rc-mode=vbr gop=60 ! \
  h265parse ! mp4mux ! \
  filesink location=/media/SSD/record_test.mp4 sync=false

流程解析：

v4l2src 从摄像头采集视频；
video/x-raw 限定分辨率与帧率；
mpph265enc 调用 RK3588 硬件 H.265 编码；
h265parse 确保数据对齐与时间戳合法；
mp4mux 封装为 MP4 容器格式；
filesink 输出文件。

📈 优势：全流程硬件加速，CPU 占用低，适合长时间录制或实时传输。

4️⃣ 示例 2：双路采集与录制

gst-launch-1.0 \
  v4l2src device=/dev/video0 ! video/x-raw,width=1920,height=1080,framerate=30/1

此示例演示了 **多摄像头并行录制**：

* 每路独立采集与编码；
* 通过 `queue` 元素分离线程，避免互锁；
* 最后由 `mp4mux` 合流输出。

---

### 5️⃣ 示例 3：实时网络推流（RTSP）

```bash
gst-launch-1.0 \
  v4l2src device=/dev/video0 ! \
  video/x-raw,width=1920,height=1080,framerate=30/1 ! \

此命令将视频实时压缩并通过 UDP 网络发送，适合局域网内 RTSP/AI 分析场景。

五、视频流性能与带宽计算

以单路 4K@60fps 视频为例：

参数	数值	说明
分辨率	3840×2160	约 830 万像素
帧率	60 fps	每秒 60 帧
像素格式	YUV422 (16 bits/pixel)	每像素 2 字节
每帧数据量	≈ 16.6 MB	8.3M × 2
原始带宽	≈ 995 MB/s ≈ 8 Gbps	16.6 × 60
H.265 编码后	≈ 20 Mbps	压缩比约 400:1

📘 硬件编码是视频系统稳定运行的关键，可将总线压力降低两个数量级。

六、RK3588 多路视频应用架构

📘 实际系统示意

[4×Camera] → [MIPI CSI Rx] → [ISP] → [MPP 编码] → [GStreamer 推流 / 存储]

通过硬件并行通道，RK3588 可实现四路同步采集与压缩输出。

模块	功能	驱动接口
Sensor	图像采集	I2C + CSI-2
ISP	图像信号处理	rkcif + rkisp
VPU	编解码	MPP / VPU 驱动
输出	存储或显示	GStreamer / DRM

七、系统调优与实战建议

优化方向	建议方法
带宽优化	使用 H.265 硬件编码；合理设置 GOP 与 BPS
延迟控制	使用 `queue leaky=downstream` 避免堵塞；减少滤镜层数
同步精度	启用外部触发信号；保持统一时钟域
稳定性	调整 V4L2 buffer 数量；避免 pipeline 中频繁状态切换
功耗控制	降低帧率或分辨率，限制 VPU 工作负载
