利用 perf 与 ftrace 精准定位项目卡顿问题 —— 从现象到本质的分析思路

在嵌入式图形界面项目中，例如医疗监护仪、工业HMI、消费类终端等，我们常遇到一种模糊的反馈：“UI切换时卡了一下”、“点击没反应，要等一秒”。这些现象统称为 卡顿（Lagging），但卡顿只是表象，背后的原因可能千差万别。

本文将结合实际项目经验（如监护仪UI界面切换），详细讲解如何使用 perf 与 ftrace 两大工具，从内核层精准分析卡顿的本质，给出一套结构清晰、可复用、实战导向的分析流程。

---

一、什么是“卡顿”？它本质上是性能瓶颈的表现

“卡顿” ≠ “程序挂了”，而是响应时间异常变长。

常见表现：

• UI点击后迟钝（> 200ms）
• 页面切换过程中黑屏或空白停顿
• 动画播放掉帧、不流畅

这些现象通常是因为系统资源（CPU、内存、锁、调度等）在短时间内无法满足当前需求，导致执行延迟。

---

二、卡顿常见根因类型

类型	具体表现	可用工具分析
CPU占用高	top 显示 100%	perf top, perf record
Page Fault多	malloc后首次访问大内存	perf stat, ftrace
锁竞争严重	多线程抢锁、长时间等待	ftrace traceevents
调度延迟	实时线程调度延迟	sched_switch + ftrace
I/O阻塞	read/write等待设备响应	perf record, ftrace

---

三、分析总流程：三步走（perf 定热点 → record 捕栈 → ftrace 解剖）

✅ Step 1：perf top 快速确认热点

sudo perf top -p $(pidof your_app)

用途：实时查看 CPU 最忙的函数。

典型场景：若看到 malloc / memset / do_anonymous_page，说明可能是 page fault 导致。

---

✅ Step 2：perf record 捕获卡顿时刻的函数调用栈

sudo perf record -g -p $(pidof your_app) -o perf.data
# 同时在前台执行 UI 操作，制造卡顿
sudo perf report

分析报告中查看耗时函数和调用路径。

典型表现：

• 大量时间消耗在 __alloc_pages_slowpath() → 碎片整理 compact_zone()
• 或 syscall 层出现 poll、read、mutex_lock 堆栈过深

---

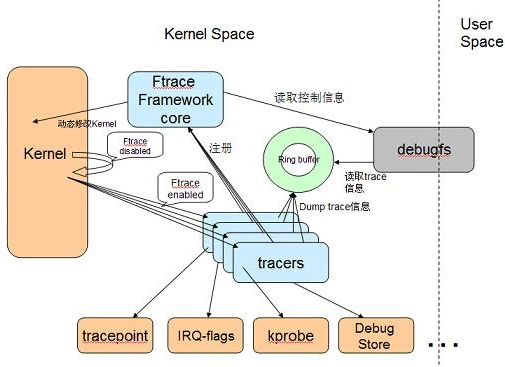

✅ Step 3：ftrace 精确剖析函数耗时与调度阻塞

开启 function_graph 跟踪器

cd /sys/kernel/debug/tracing

echo function_graph > current_tracer
# 过滤只看 page fault 处理路径
echo do_anonymous_page > set_ftrace_filter

echo 1 > tracing_on
sleep 2   # 在此期间触发卡顿操作
echo 0 > tracing_on
cat trace

可以看到函数调用路径、每个函数耗时、内核是否被调度走等。

---

四、实战案例：监护仪 UI 页面切换卡顿

📌 场景：

• 用户点击菜单，切换 ECG → SPO2 页面
• UI卡顿 1 秒左右，图像区域显示延迟

📌 代码行为：

char *buf = malloc(1024 * 1024);   // 分配图像缓存
memset(buf, 0, 1024 * 1024);       // 初始化 → 引发 Page Fault

📌 问题分析过程：

• perf stat 显示 page-faults 每秒超 150 万次
• perf report 显示大部分时间耗在 do_anonymous_page → __alloc_pages_slowpath → compact_zone
• ftrace 显示 compact_zone() 每次耗时约 200~300ms，累计导致明显卡顿

📌 原因总结：

• 每次切换 UI 页面时重新 malloc 图像缓冲区（1MB），首次访问触发大量缺页异常。
• 内存碎片过多，分配大块页帧困难，内核进入碎片整理路径。

---

五、优化建议与实效

✅ 方案一：复用静态图像缓存，避免频繁 malloc

static char *global_buf = NULL;
if (!global_buf)
    global_buf = malloc(2 * 1024 * 1024);
memset(global_buf, 0, 1024 * 1024);  // 清空后复用

✅ 方案二：提升系统低阶空闲页水位

echo 65536 > /proc/sys/vm/min_free_kbytes

解释：保留 64MB 空闲页，避免内核走 slowpath 分配 → 提升瞬时分配能力。

📈 优化效果：

• 卡顿时间从 1 秒 → 减至 200ms
• page fault 次数下降 70%
• ftrace 中不再频繁出现 compact_zone()

---

六、小结

perf 适合从宏观上定位 CPU 热点和函数栈，ftrace 则用于精细观察函数执行耗时、调度延迟、锁阻塞等。二者结合，是嵌入式/内核开发中排查“卡顿”类问题的黄金组合。

本案例中，卡顿的根因是 page fault 触发了碎片整理，perf 和 ftrace 让我们精确地看清问题路径，并验证优化效果，这是实践中极具价值的定位思路。

---
