Altium Designer布线后的漏线检查

基于AD硬件开发(2) --- Altium Designer 布线后排查漏线 在 Altium Designer中,完成 PCB 布线后,最常见的“漏线”指的就是还有一些网络(Net)没有真正布线完成,或者存在断开的连接。 阅读详情

每当画完PCB发去打样后,总是再担心是否有线没有画完。难道功能这么强大的AD连检测是否布线完成这个功能都没有么?

当然不是,今天就和大家分享下如何在完成PCB后进行布线检查。

-----------------------------分割线------------------------

1.首先,随便打开一张PCB。本次测试的AD版本为AD15。

2.在菜单栏中找到报告,点击板子信息。

3.然后在弹窗中单击报告。

4.点击后滑动条拖动到最后,找到Routing Information这个选项。在前面打钩,然后单击报告。

5.这时会弹出一个页面,我们可以看到布线信息中显示布线完成度99.93%,目前还有1根未连接的线。

-------------------------布线检查分割线--------------------------

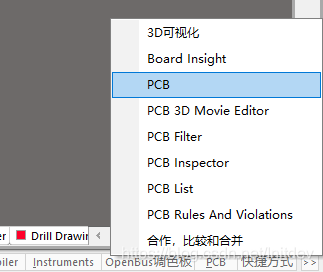

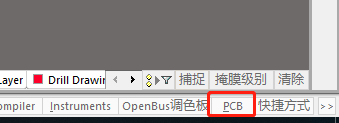

6.但是如此大的一张板,单凭肉眼要找出这个未布的线也是非常困难的。这时候我们回到绘制PCB界面,在右下角的PCB选项卡中,点击PCB。

------->>>>>>>

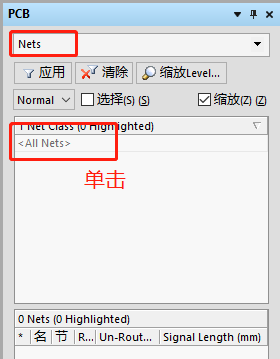

7.弹出的界面中,单击一下<All Nets>。

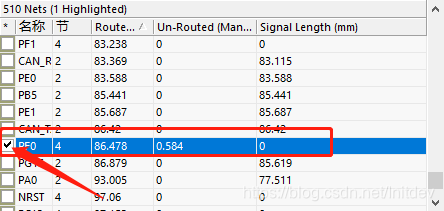

8.这时候会出来很多的net名称。我们看着Un-Rout...这一栏,用鼠标滚轮进行查找数值不为零的选项。好,这里找到之后,把最前面的勾打上。

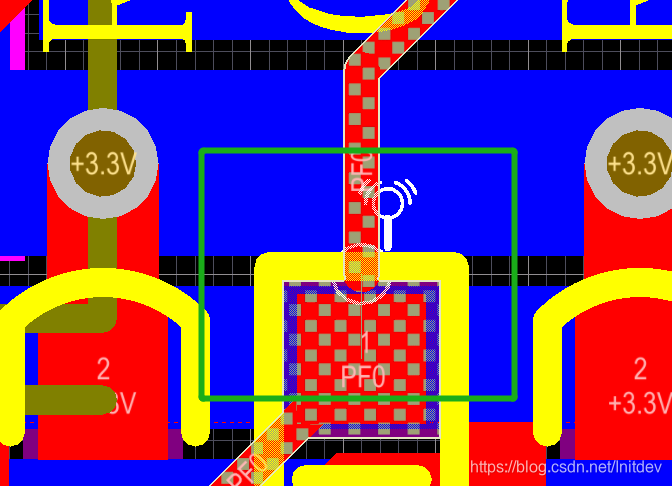

9.这时我们PCB中该网络所有内容会变成灰色。我们只要放大后一点点去查就可以找到了。

有问题的或者对这方面感兴趣的小伙伴欢迎关注的公众号,一起学习,一起进步。
