Qt之QPainterPath 叠加与抵消操作

最新推荐文章于 2024-10-19 17:50:14 发布

Ilson_

最新推荐文章于 2024-10-19 17:50:14 发布

阅读量2.5k

点赞数 1

分类专栏： Qt 文章标签： QPainterPath

本文链接：https://blog.youkuaiyun.com/Ilson_/article/details/118965899

版权

Qt 专栏收录该内容

44 篇文章 ¥29.90 ¥99.00

订阅专栏

本文介绍了Qt的QPainterPath类在图形绘制中的应用，重点讨论了Qt::OddEvenFill和Qt::WindingFill填充规则。当使用Qt::OddEvenFill时，重叠的路径部分会消失；而使用Qt::WindingFill时，虽然理论上重叠部分不应消失，但不正确的点添加顺序会导致重叠问题。为避免重叠部分消失，需确保路径点的添加顺序一致（顺时针或逆时针），并设置填充规则为Qt::WindingFill。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

简述

Qt提供的QPainterPath类为绘制操作提供了一个容器，使图形形状能够被构建和重用。其填充规则有Qt::OddEvenFill和Qt::WindingFill之分，使用Qt::OddEvenFill后重叠的path部分会消失，使用Qt::WindingFill后重叠的path部分不会消失，但是后者使用不当还是会出现重叠消失的情况。

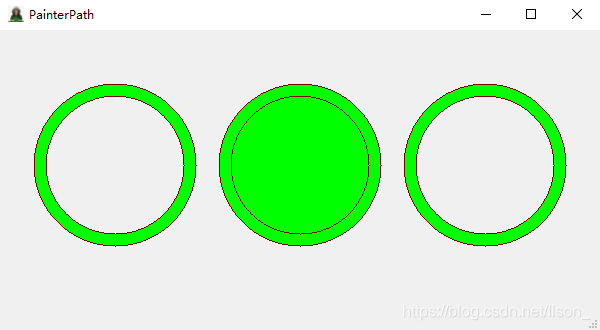

效果

代码

QPainterPath MainWnd::makeEllipsePath(const QRectF &rect, Qt::FillRule rule, float angleI, float angleO, float size)
{
    QPainterPath path;
    path.setFillRule(rule);

    QPointF offset(size, size);
    QRectF rectO = QRectF(rect.topLeft() - offset, rect.bottomRight() + offset);
    QRectF rectI = QRectF(rect.topLeft() + offset, rec
