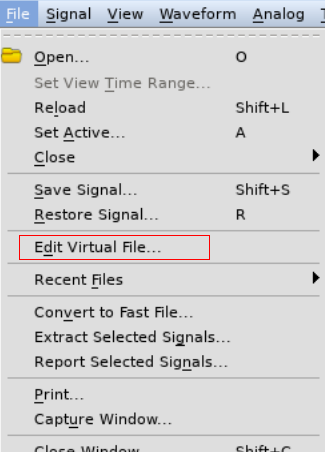

verdi技巧分享--合并多个fsdb文件、统计信号边沿

0 前言

分享几个这段时间学到的verdi操作

1 如何显示信号高位的0

这个可能对一些有强迫症的有帮助吧

nand相关的操作，有一些特定的cmd，比如 read cmd是 00-30h，我希望波形上显示的就是 00，可以这样操作

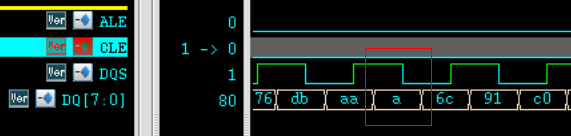

随便截取一段波形，如下

框的部分值显示了一个 a

在 nWave 菜单栏依次点击 View --> Leading Zeros，之后就可以补全高位的 0

看看效果

a变成了0a

2 统计信号的上升沿、下降沿

对于nand的读写，有时候可能需要量一个往nand读写了多少的data，刚开始是先量一下clk的周期，再量一下一段读或者写的时间是多长，做个除法计算数据量

但这有两个问题（我目前能想到的哈）：

• 有时候中途clk可能会停掉，那要是一段一段拉波形确认简直灾难
• 有时候时钟不
