本文介绍了VLAN的基本概念，包括VLAN的实现原理、划分方式和ID范围。详细阐述了静态VLAN的创建步骤，通过华为模拟器演示了如何配置VLAN，确保不同VLAN内的设备无法直接通信。

先对三台PC配置IP和子网掩码 IP不可重复

一 VLAN是什么？

虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网

vlan实现的原理

一个vlan=一个广播域=一个逻辑网段（子网）

vlan的划分方式

静态vlan：基于端口划分静态vlan，这种方式更简单，更为常用

动态vlan：基于mac地址划分动态vlan，不常用

vlan id的范围和数量

vlanID总数4096个
0,4095 系统使用，不可见，不可用
1 默认vlan，可用，不可删除
2-4094 4093个，可创建，使用，删除

二静态vlan的创建步骤

我们使用华为模拟器来操作

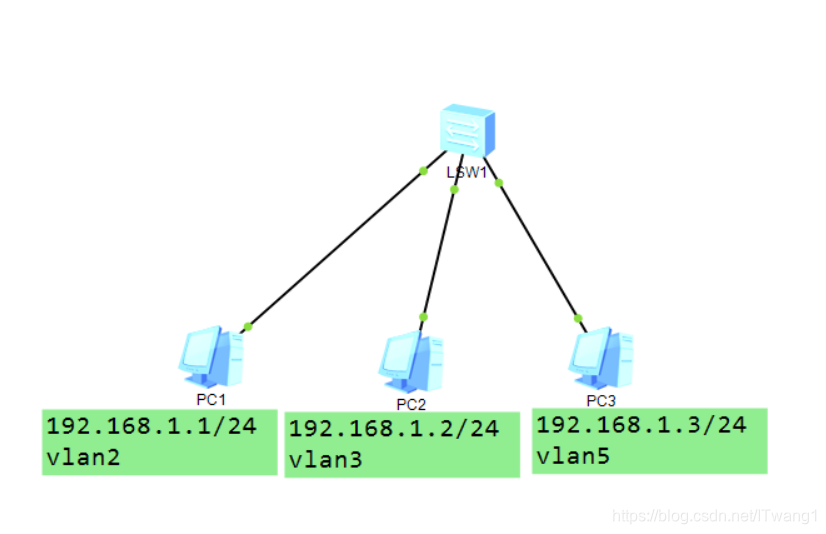

设备准备：3台PC、1台二层交换机进行物理连接

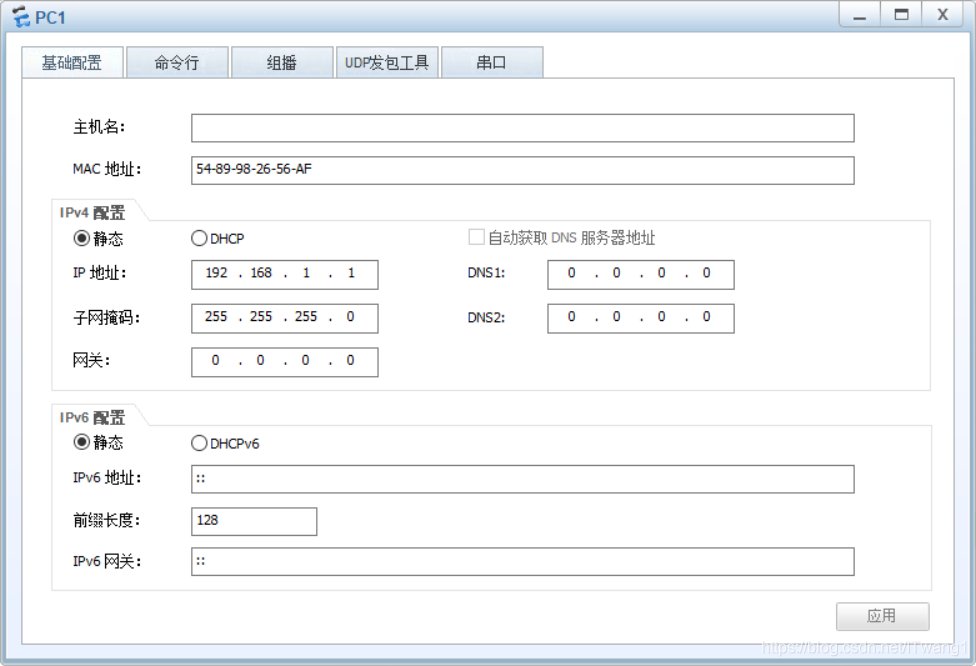

先对三台PC配置IP和子网掩码，IP不可重复。

配置交换机三条必打命令

<Huawei>
<Huawei>und
<Huawei>undo te
<Huawei>undo terminal m
<Huawei>undo terminal monitor
Info: Current terminal monitor is off.
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys
[Huawei]sysname A
[A]int
[A]user
[A]user-int
[A]user-interface co
[A]user-interface console 0
[A-ui-console0]id
[A-ui-console0]idle-timeout 0 0
[A-ui-console0]q
[A]

创建一个vlan和多个vlan

[A]vlan 6
[A-vlan6]q
[A]vlan bat
[A]vlan batch 2 3 5
Info: This operation may take a few seconds. Please wait for a moment...done.
[A]vlan b
[A]vlan batch 10 to 15
Info: This operation may take a few seconds. Please wait for a moment...done.
[A]

创建多个vlan包含连续和不连续两种情况，命令不同

接口划分进对应vlan

[A]int
[A]interface e0/0/1
[A-Ethernet0/0/1]por
[A-Ethernet0/0/1]port l
[A-Ethernet0/0/1]port link-t
[A-Ethernet0/0/1]port link-type acc
[A-Ethernet0/0/1]port link-type access
[A-Ethernet0/0/1]por
[A-Ethernet0/0/1]port de
[A-Ethernet0/0/1]port default vlan 2
[A-Ethernet0/0/1]q
[A]int
[A]interface e0/0/2
[A-Ethernet0/0/2]po
[A-Ethernet0/0/2]port l
[A-Ethernet0/0/2]port link-t
[A-Ethernet0/0/2]port link-type acc
[A-Ethernet0/0/2]port link-type access
[A-Ethernet0/0/2]po
[A-Ethernet0/0/2]port de
[A-Ethernet0/0/2]port default vlan 3
[A-Ethernet0/0/2]q
[A]int
[A]interface e0/0/3
[A-Ethernet0/0/3]por
[A-Ethernet0/0/3]port l
[A-Ethernet0/0/3]port link-t
[A-Ethernet0/0/3]port link-type acc
[A-Ethernet0/0/3]port link-type access
[A-Ethernet0/0/3]po
[A-Ethernet0/0/3]port de
[A-Ethernet0/0/3]port default vlan 5
[A-Ethernet0/0/3]q

查看配置好的vlan

[A]displ
[A]display vlan
The total number of vlans is : 11
--------------------------------------------------------------------------------
U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP: Vlan-mapping;               ST: Vlan-stacking;
#: ProtocolTransparent-vlan;    *: Management-vlan;
--------------------------------------------------------------------------------

VID  Type    Ports
--------------------------------------------------------------------------------
1    common  UT:Eth0/0/4(D)     Eth0/0/5(D)     Eth0/0/6(D)     Eth0/0/7(D)
                Eth0/0/8(D)     Eth0/0/9(D)     Eth0/0/10(D)    Eth0/0/11(D)
                Eth0/0/12(D)    Eth0/0/13(D)    Eth0/0/14(D)    Eth0/0/15(D)
                Eth0/0/16(D)    Eth0/0/17(D)    Eth0/0/18(D)    Eth0/0/19(D)
                Eth0/0/20(D)    Eth0/0/21(D)    Eth0/0/22(D)    GE0/0/1(D)
                GE0/0/2(D)

2    common  UT:Eth0/0/1(U)

3    common  UT:Eth0/0/2(U)

5    common  UT:Eth0/0/3(U)

6    common
10   common
11   common
12   common
13   common
14   common
15   common
