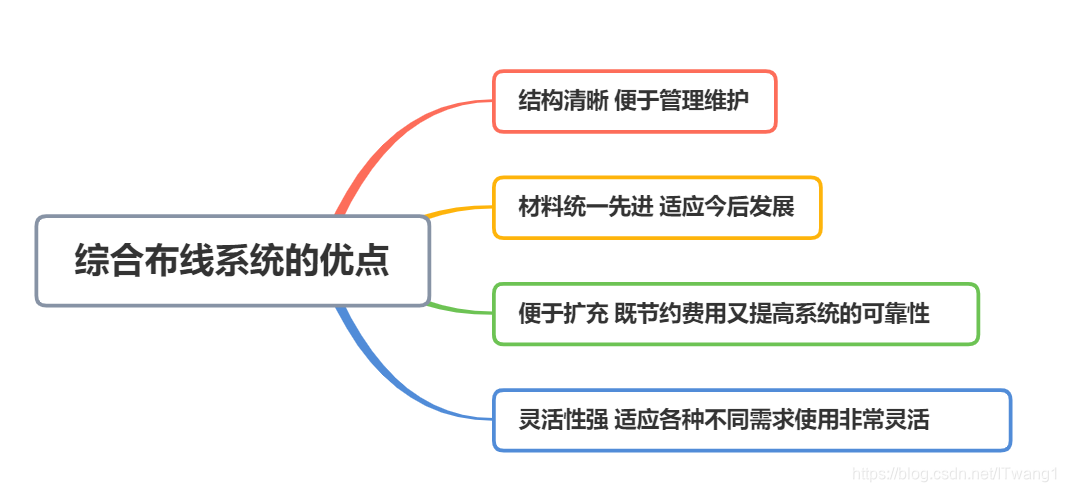

本文详细探讨了信号的分类，有线传输介质（双绞线与光纤）的区别，无线传输介质的种类，以及传输介质接口与信息模块的重要性。重点介绍了双绞线连接规范，直通与交叉电缆的应用，并深入解析了综合布线系统。

前言

何为信号？何为传输介质？
所谓信号，信号是运载信息的工具，是信息数据的载体。

传输介质是指网络中传输信号的载体，常用的传输介质分为有线传输介质和无线传输介质两大类。不同的传输介质，其特性也各不相同，它们不同的特性对网络中数据通信质量和通信速度有较大影响。

一信号的分类

模拟信号和数字信号是完全不同的两种信号，现实社会中，我们通过设备将两种信号转换，便于传输及交流。

如上图，调制解调器（modern）将模拟信号和数字信号完成转换，我们称之为模数转换和数模转换。

二有线传输介质的分类

有线传输介质分为双绞线和光纤，二者在传输内容，适用场景，造价成本等多方面，都各具特色。

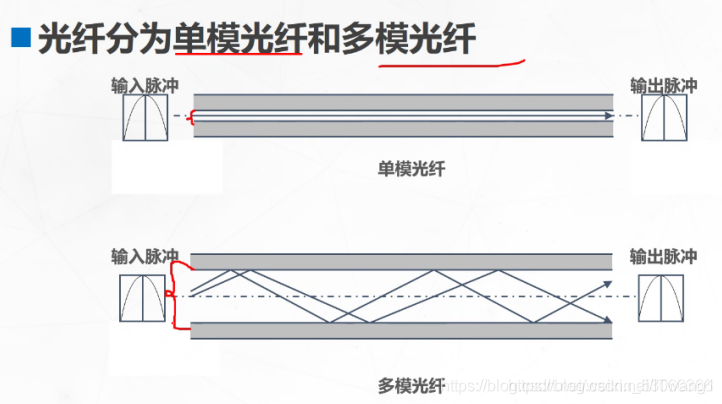

其中，光纤传输还可以细分为单模光纤和多模光纤，两者在适用场景、核心直径、光源、成本、能效等方面有所区别，如下图

**单模光纤和多模光纤的比较**
单模光纤	多模光纤
用于高速度、长距离	用于低速度、短距离
成本高	成本低
端接较难	端接较易
窄芯线，需要激光源	宽芯线，聚光好，可用激光和发光二极管
耗散极小，高效	耗散大，低效

三无线传输介质的分类

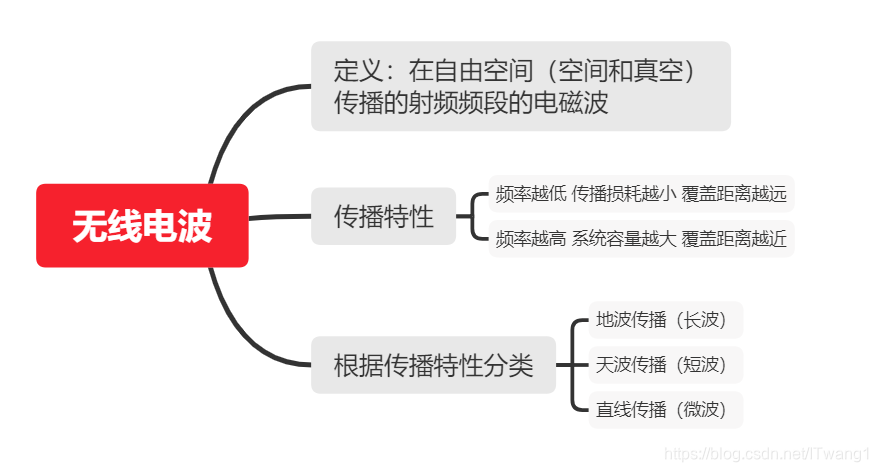

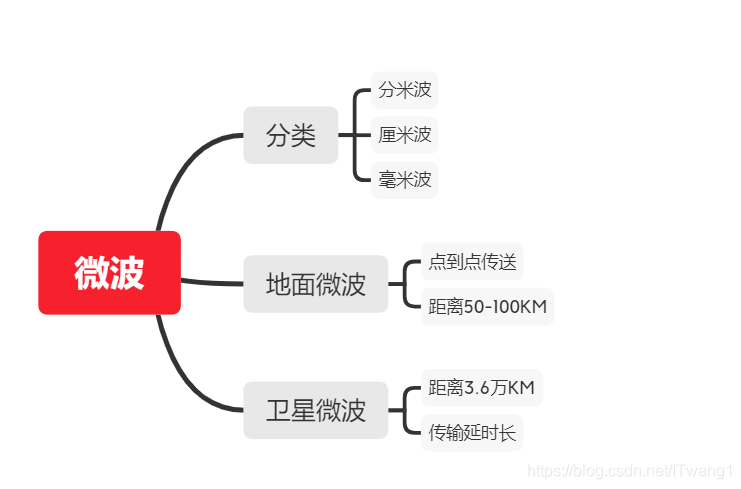

定义及分类：利用电磁波充当传输媒介的传输介质，包括无线电波、微波、红外线和激光

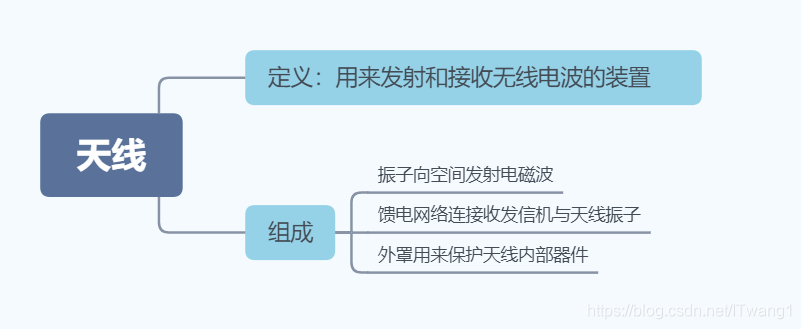

天线的定义与组成

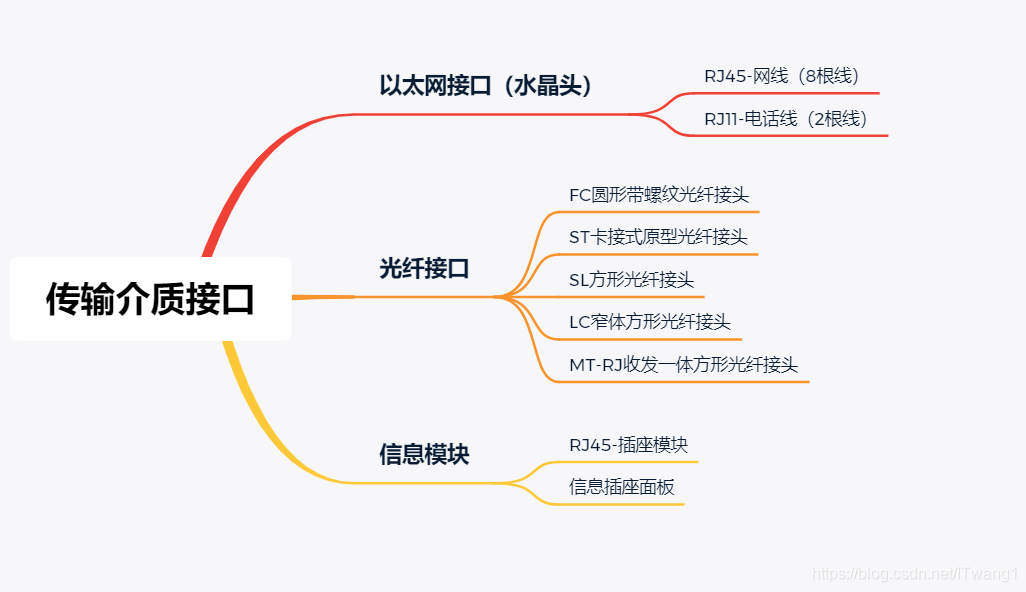

四传输介质接口与信息模块

注：网络传输速率，遵循向下匹配的规则，我们也可以理解按木桶原理来理解，做好传输介质和接口的匹配。

五双绞线的连接规范

双绞线连接规范
	1	2	3	4	5	6	7	8
T568A	白绿	绿	白橙	蓝	白蓝	橙	白棕	棕
T568B	白橙	橙	白绿	蓝	白蓝	绿	白棕	棕

注：双绞线连接，铜线面朝上；T568B更为常用，国际通用。

制作水晶头教程：https://haokan.baidu.com/v?pd=wisenatural&vid=3019184623175753816

直通电缆和交叉电缆

使用T568A和T568B布线标准可以创建两种类型的电缆：直通电缆和交叉电缆，这两种电缆都可以用于网络布线。
直通电缆是一种最常见的电缆类型。如果电缆一端是T568A，另一端也是T568A。如果一端是T568B，那么另一端也是T568B。交叉电缆会同时使用两种布线模式。电缆一端是T568A，另一端是T568B。直通电缆和交叉电缆在网络上都有其特定的用途，连接两个设备所需的电缆类型取决于设备用来发送和接收数据的线对。直通电缆用于不相似设备的连接，而交叉电缆用于相似设备的连接。
