直角坐标系的常用配置

前言

本篇来学习下直角坐标系的常用配置

直角坐标系

直角坐标系的图表指的是带有x轴和y轴的图表, 常见的直角坐标系的图表有: 柱状图折线图散点图

常用配置

网格

grid：是用来控制直角坐标系的布局和大小, x轴和y轴就是在grid的基础上进行绘制的

var option = {
  grid: {
    show: true, // 显示grid
    borderWidth: 10, // grid的边框宽度
    borderColor: 'red', // grid的边框颜色
    left: 100, // grid的位置
    top: 100,
    width: 300, // grid的大小
    height: 150
 }
}

完整代码

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <meta http-equiv="X-UA-Compatible" content="ie=edge">
    <title>直角坐标系常用配置-grid</title>
    <!-- cdn方式 引入echarts.js文件 -->
    <script src="https://cdn.jsdelivr.net/npm/echarts@5.4.1/dist/echarts.min.js"></script>
</head>

<body>
<div id='app' style="width: 600px;height:400px"></div>
<script>
    var mCharts = echarts.init(document.getElementById("app"))
    var xDataArr = ['张三', '李四', '王五', '闰土', '小明', '茅台']
    var yDataArr = [88, 92, 63, 77, 94, 80]
    var option = {
        grid: { // 坐标轴容器
            show: true, // 是否可见
            borderWidth: 3, // 边框的宽度
            borderColor: 'green', // 边框的颜色
            left: 100, // 边框的位置 左边距
            top: 120,   // 顶部距离
            width: 500, // 边框宽度
            height: 250 // 边框高度
        },
        xAxis: {
            type: 'category',
            data: xDataArr
        },
        yAxis: {
            type: 'value'
        },
        series: [
            {
                name: '语文',
                type: 'bar',
                markPoint: {
                    data: [
                        {
                            type: 'max', name: '最大值'
                        }, {
                            type: 'min', name: '最小值'
                        }
                    ]
                },
                markLine: {
                    data: [
                        {
                            type: 'average', name: '平均值'
                        }
                    ]
                },
                label: {
                    show: true,
                    rotate: 60, // 数值旋转角度
                    position: 'top'  // 顶部显示数值
                },
                barWidth: '30%', // 柱宽度
                data: yDataArr
            }
        ]
    }
    mCharts.setOption(option)
</script>
</body>

</html>

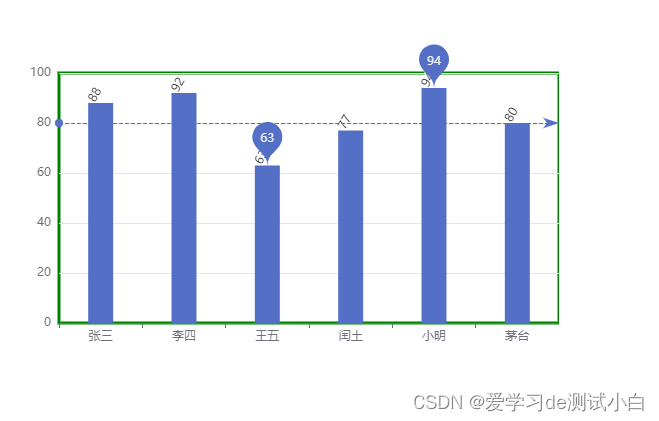

效果

坐标轴

axis：坐标轴分为x轴和y轴, 一个 grid 中最多有两种位置的 x 轴和 y 轴
- 坐标轴类型 type
  - value : 数值轴, 自动会从目标数据中读取数据
  - category : 类目轴, 该类型必须通过 data 设置类目数据
- 坐标轴位置
  - xAxis : 可取值为 top 或者 bottom
  - yAxis : 可取值为 left 或者 right

var option = {
  xAxis: {
    type: 'category',
    data: xDataArr,
    position: 'top'
 },
  yAxis: {
    type: 'value',
    position: 'right'
 }
}

完整代码

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <meta http-equiv="X-UA-Compatible" content="ie=edge">
    <title>直角坐标系常用配置-axis</title>
    <!-- cdn方式 引入echarts.js文件 -->
    <script src="https://cdn.jsdelivr.net/npm/echarts@5.4.1/dist/echarts.min.js"></script>
</head>

<body>
<div id='app' style="width: 600px;height:400px"></div>
<script>
    var mCharts = echarts.init(document.getElementById("app"))
    var xDataArr = ['张三', '李四', '王五', '闰土', '小明', '茅台']
    var yDataArr = [88, 92, 63, 77, 94, 80]
    var option = {
        grid: {
            show: true,
            borderColor: 'red',
        },
        xAxis: {
            type: 'category',
            data: xDataArr,
            position: 'top' // 控制坐标轴的位置 可取值为  top 或者 bottom
        },
        yAxis: {
            type: 'value',
            position: 'right' // 控制坐标轴的位置  可取值为 left 或者 right
        },
        series: [
            {
                name: '语文',
                type: 'bar',
                markPoint: {
                    data: [
                        {
                            type: 'max', name: '最大值'
                        }, {
                            type: 'min', name: '最小值'
                        }
                    ]
                },
                markLine: {
                    data: [
                        {
                            type: 'average', name: '平均值'
                        }
                    ]
                },
                label: {
                    show: true,
                    rotate: 60,
                    position: 'top'
                },
                barWidth: '30%',
                data: yDataArr
            }
        ]
    }
    mCharts.setOption(option)
</script>
</body>

</html>

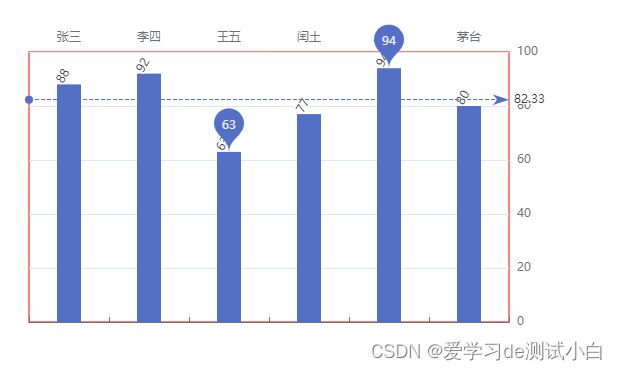

效果

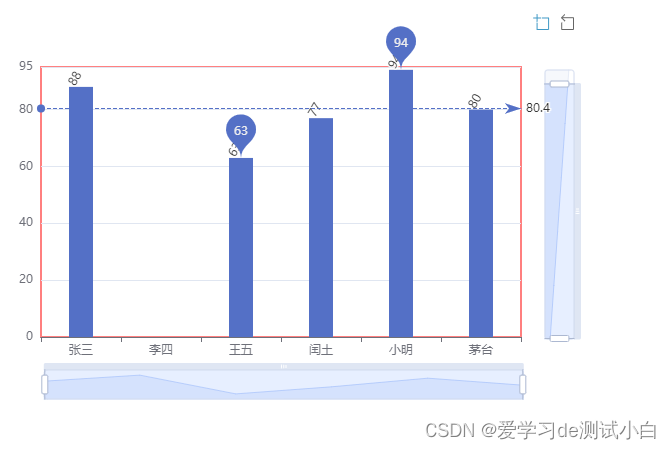

区域缩放

dataZoom ：用于区域缩放, 对数据范围过滤, x轴和y轴都可以拥有
- 区域缩放类型 type
  - slider : 滑块
  - inside : 内置, 依靠鼠标滚轮或者双指缩放
- 产生作用的轴
  - xAxisIndex :设置缩放组件控制的是哪个 x 轴, 一般写0即可
  - yAxisIndex :设置缩放组件控制的是哪个 y 轴, 一般写0即可
- 指明初始状态的缩放情况
  - start : 数据窗口范围的起始百分比
  - end : 数据窗口范围的结束百分比

var option = {
  xAxis: {
    type: 'category',
    data: xDataArr
 },
  yAxis: {
    type: 'value'
 },
  dataZoom: [
   {
      type: 'slider',
      xAxisIndex: 0
   },
   {
      type: 'slider',
      yAxisIndex: 0,
      start: 0,
      end: 80
   }
 ]
}

完整代码

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <meta http-equiv="X-UA-Compatible" content="ie=edge">
    <title>直角坐标系常用配置-dateZoom</title>
    <!-- cdn方式 引入echarts.js文件 -->
    <script src="https://cdn.jsdelivr.net/npm/echarts@5.4.1/dist/echarts.min.js"></script>
</head>

<body>
<div id='app' style="width: 600px;height:400px"></div>
<script>
    var mCharts = echarts.init(document.getElementById("app"))
    var xDataArr = ['张三', '李四', '王五', '闰土', '小明', '茅台']
    var yDataArr = [88, 100, 63, 77, 94, 80]
    var option = {
        dataZoom: [ // 控制区域缩放效果的实现
            {
                type: 'slider', // 缩放的类型  slide代表滑块  inside代表依靠鼠标滚轮
                // type: 'inside'
                xAxisIndex: 0    // 控制的是哪个x轴(多个x轴情况,一般写0即可)
            },
            {
                type: 'slider',
                yAxisIndex: 0,
                start: 0, // 渲染完成后, 数据筛选的初始值, 百分比
                end: 95 // 渲染完成后, 数据筛选的结束值, 百分比
            }
        ],
        toolbox: {
            feature: {
                dataZoom: {}
            }
        },
        grid: {
            show: true,
            borderColor: 'red',
        },
        xAxis: {
            type: 'category',
            data: xDataArr
        },
        yAxis: {
            type: 'value'
        },
        series: [
            {
                name: '语文',
                type: 'bar',
                markPoint: {
                    data: [
                        {
                            type: 'max', name: '最大值'
                        }, {
                            type: 'min', name: '最小值'
                        }
                    ]
                },
                markLine: {
                    data: [
                        {
                            type: 'average', name: '平均值'
                        }
                    ]
                },
                label: {
                    show: true,
                    rotate: 60,
                    position: 'top'
                },
                barWidth: '30%',
                data: yDataArr
            }
        ]
    }
    mCharts.setOption(option)
</script>
</body>

</html>
