3. 下午题-试题一(15分)

本文参考b站UP主zst，原视频：「软件设计师」 下午题 #1 试题一_哔哩哔哩_bilibili

本文旨在从题目出发，只保留真题考到的相关的概念，都是浓缩过的知识点，所以简练而精髓，每一个知识点后都附带真题解析，各位小伙伴可以自行点开观看，方便复习。

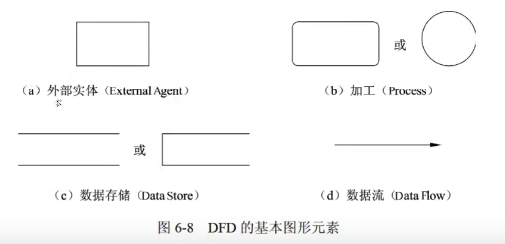

3.1. 数据流图的基本图形元素

数据流图（DFD）中的基本图形元素只有四部分：

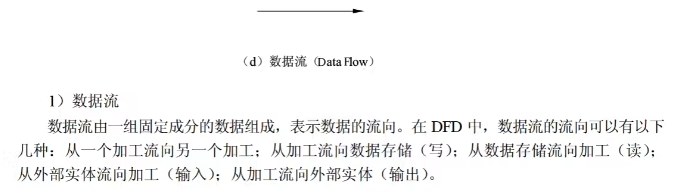

  1. 数据流（Data Flow）：数据流由一组固定成分的数据组成，表示数据的流向。在dfd中，数据流的流向可以有以下几种：
    1. 从一个加工流向另一个加工；
    2. 从加工流向数据存储（写）；
    3. 从数据存储流向加工（读）；
    4. 从外部实体流向加工（输入）；
    5. 从加工流向外部实体（输出）；

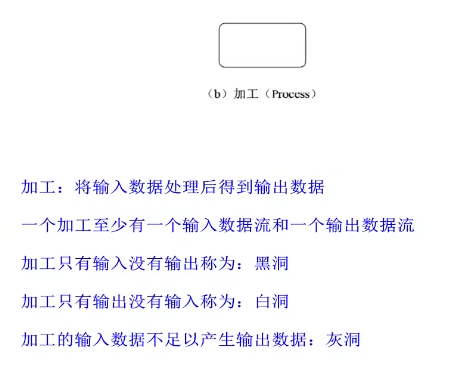

  1. 加工（Process），一般用大写P来表示，图形为圆角矩形
    1. 加工：将输入数据处理后得到输出数据
    2. 一个加工至少有一个输入数据流和一个输出数据流
    3. 加工只有输入没有输出称为：黑洞
    4. 加工只有输出没有输入称为：白洞
    5. 加工的输入数据不足以产生输出数据：灰洞

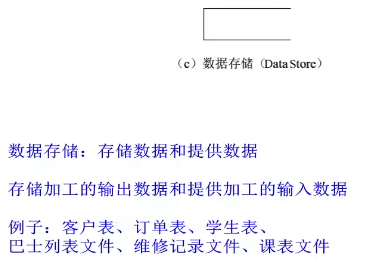

  1. 数据存储（Data Store），一般用大写D来表示
    1. 数据存储：存储数据和提供数据
    2. 存储加工的输出数据和提供加工的输入数据
    3. 例子：客户表，订单表，学生表，巴士列表文件，维修记录文件，课表文件

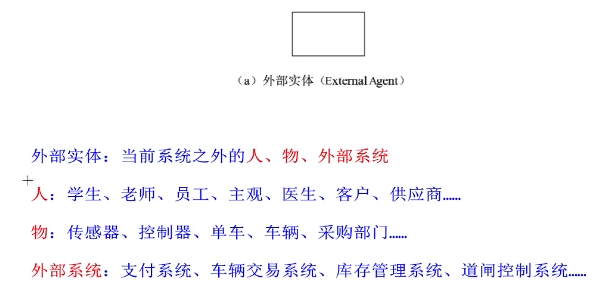

  1. 外部实体（extemalagent)，一般用大写E来表示，图形为矩形
    1. 外部实体：当前系统之外的人，物，外部系统
    2. 人：学生，老师，员工，主观，医生，客户，供应商。..
    3. 物：传感器，控制器，单车，车辆，采购部门。..
    4. 外部系统：支付系统，车辆交易系统，库存管理系统，道闸控制系统。..

3.2. 问题一介绍

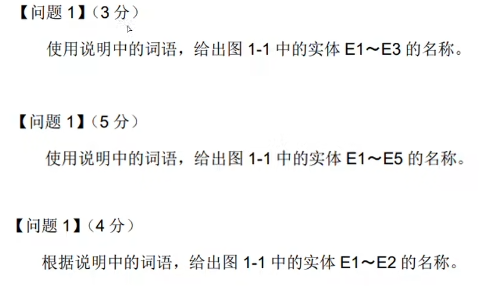

历年真题：

[问题1](3分）
使用说明中的词语，给出图1-1中的实体e1~e3的名称。
[问题1](5分）
使用说明中的词语，给出图1-1中的实体e1~e5的名称。
[问题1](4分）
根据说明中的词语，给出图1-1中的实体e1~e2的名称。

做第一问时，将功能名称对应子图种的加工名称，可提高效率。

3.2.1. 真题合集

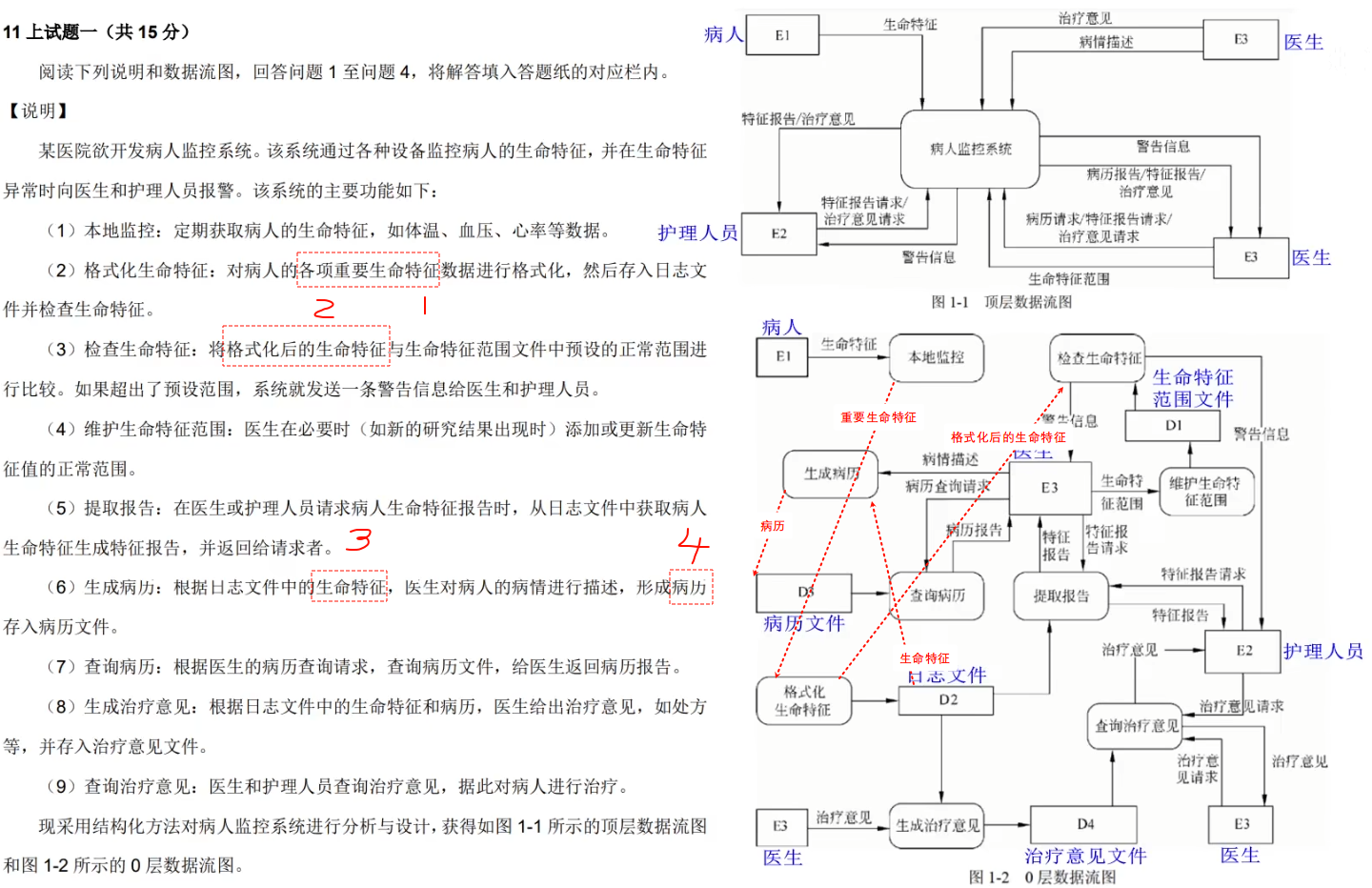

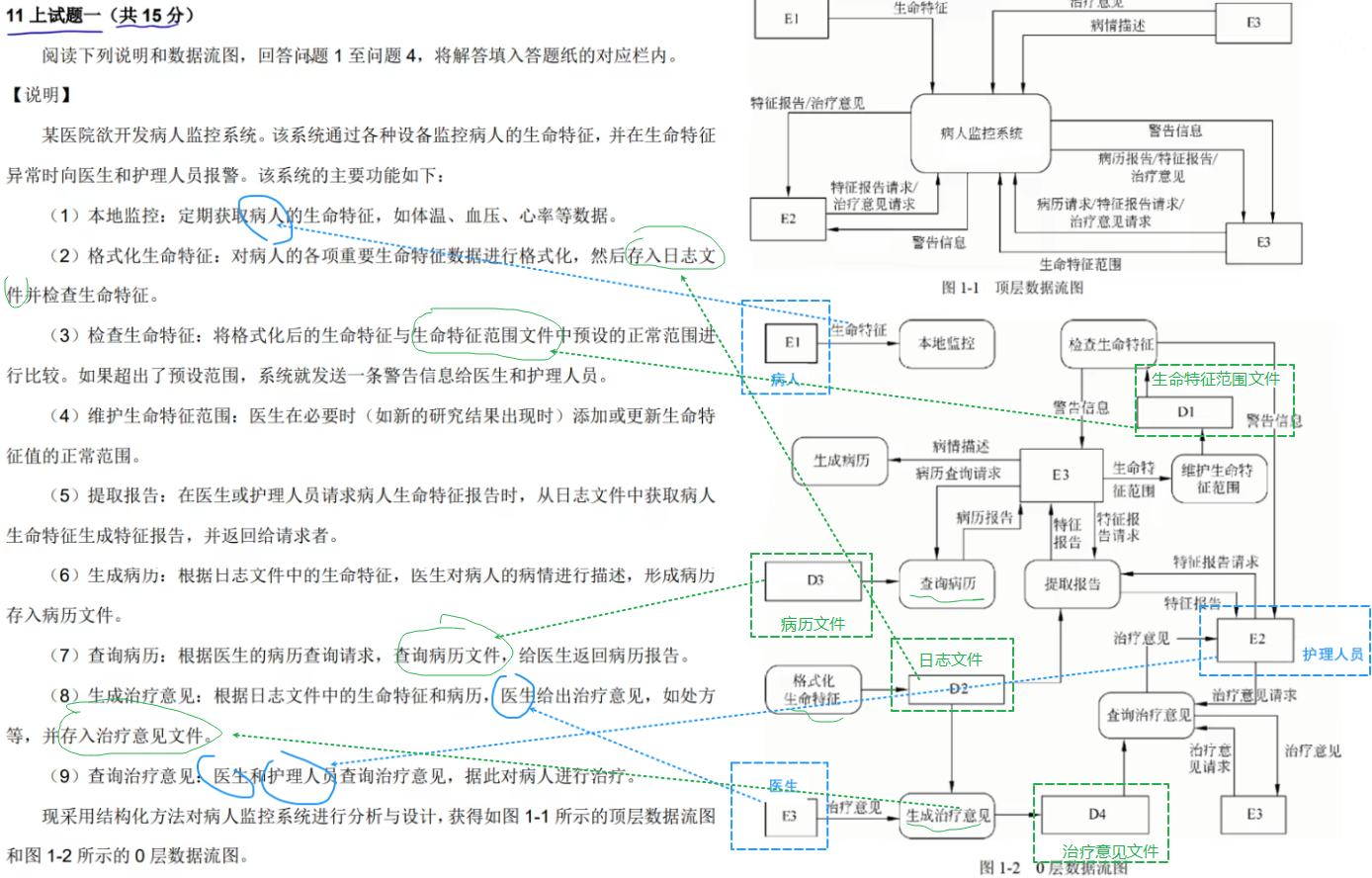

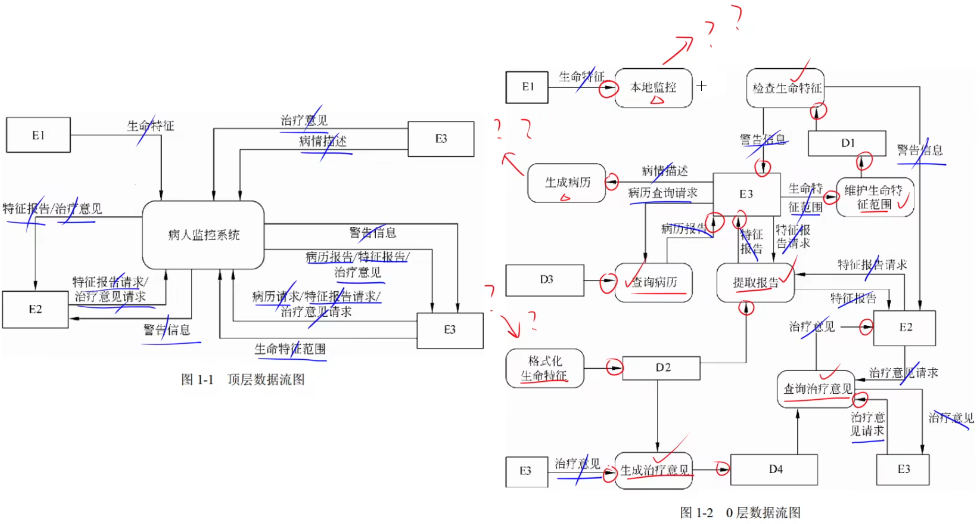

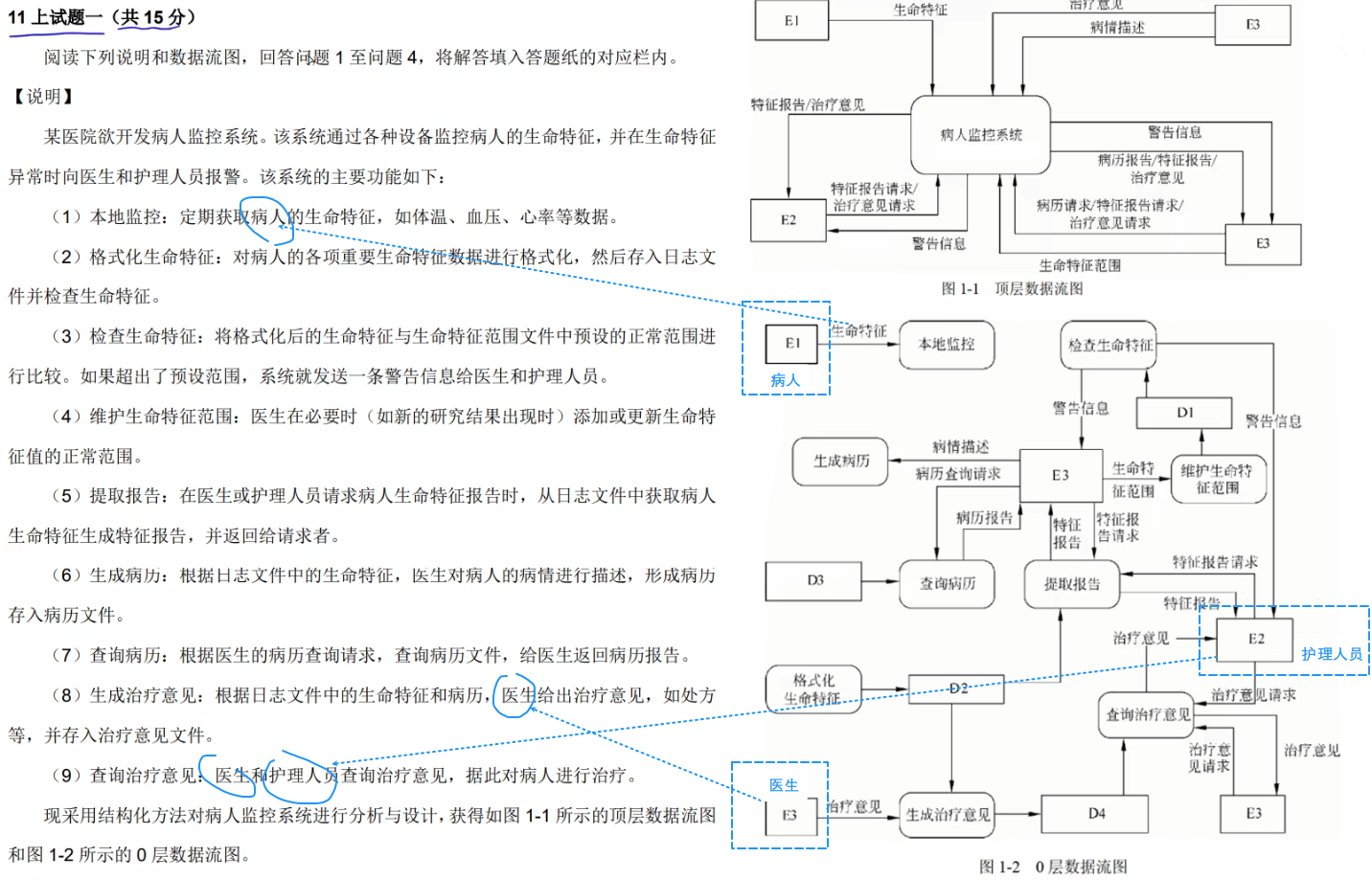

  1. E1：病人 E2：护理人员 E3：医生

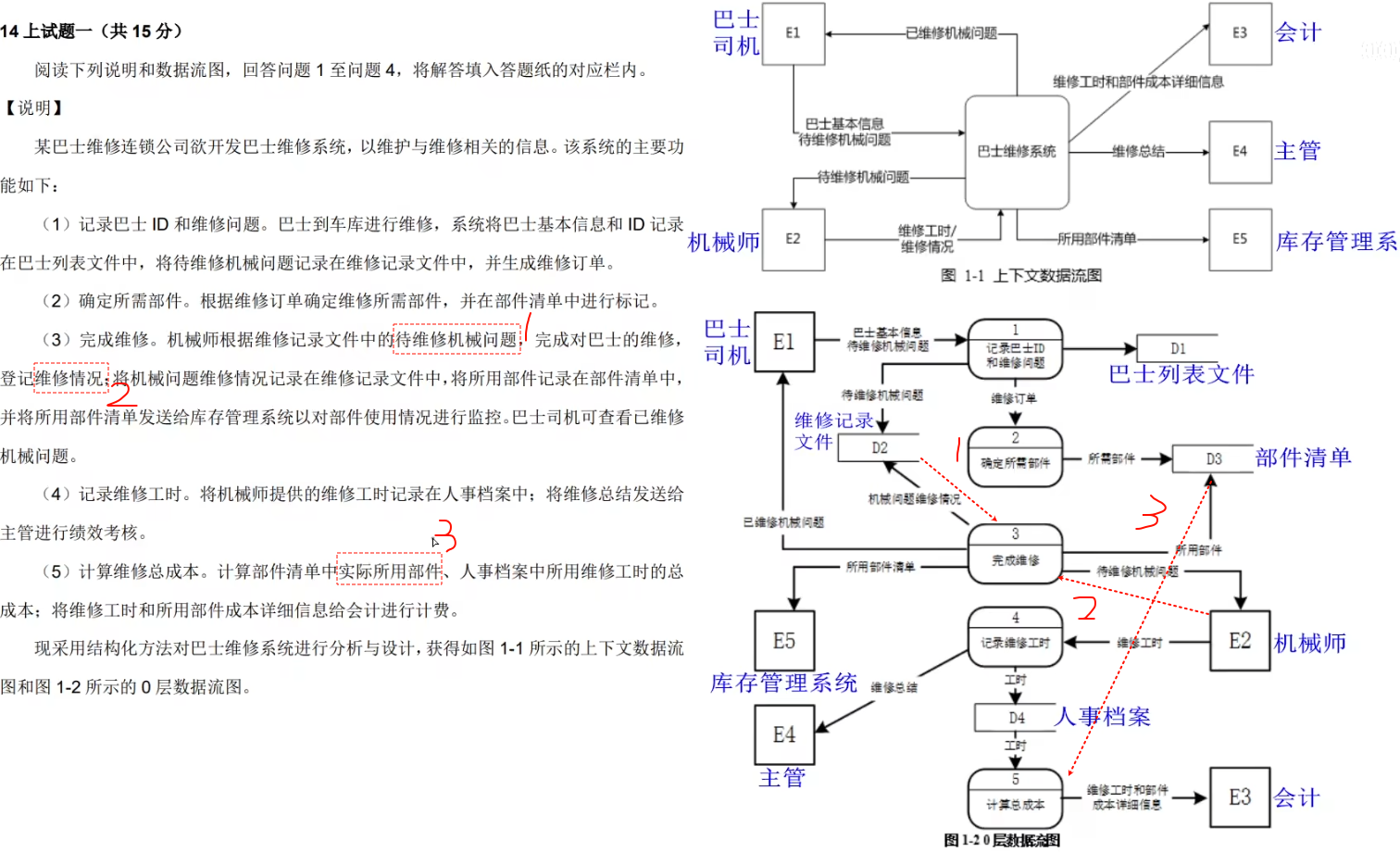

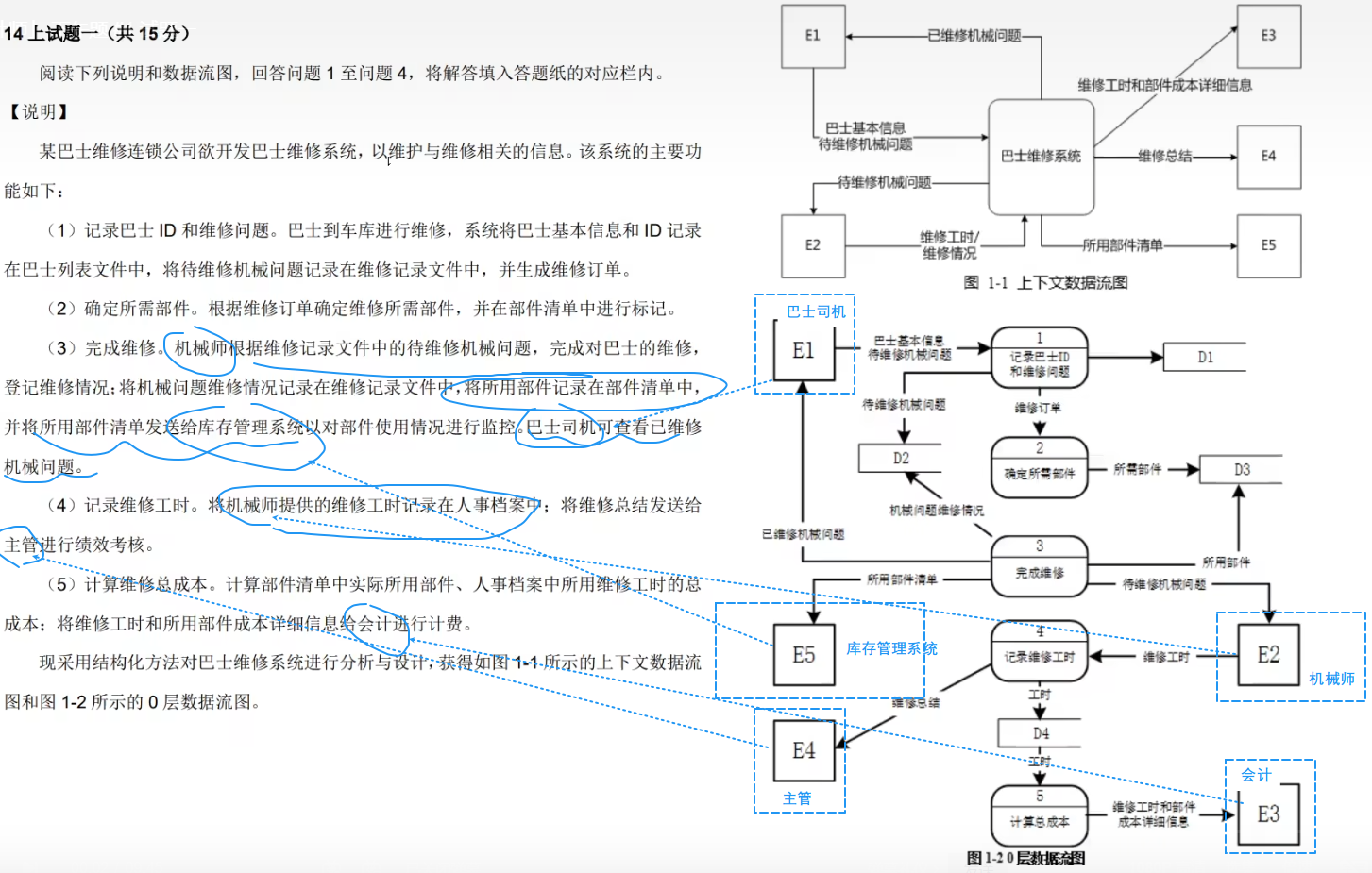

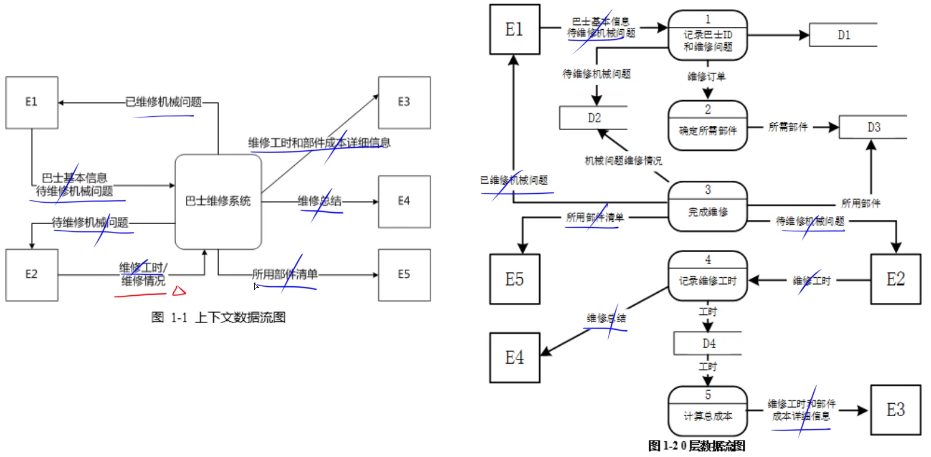

  2. E1：巴士司机 E2：机械师 E3：会计 E4：主管 E5：库存管理系统

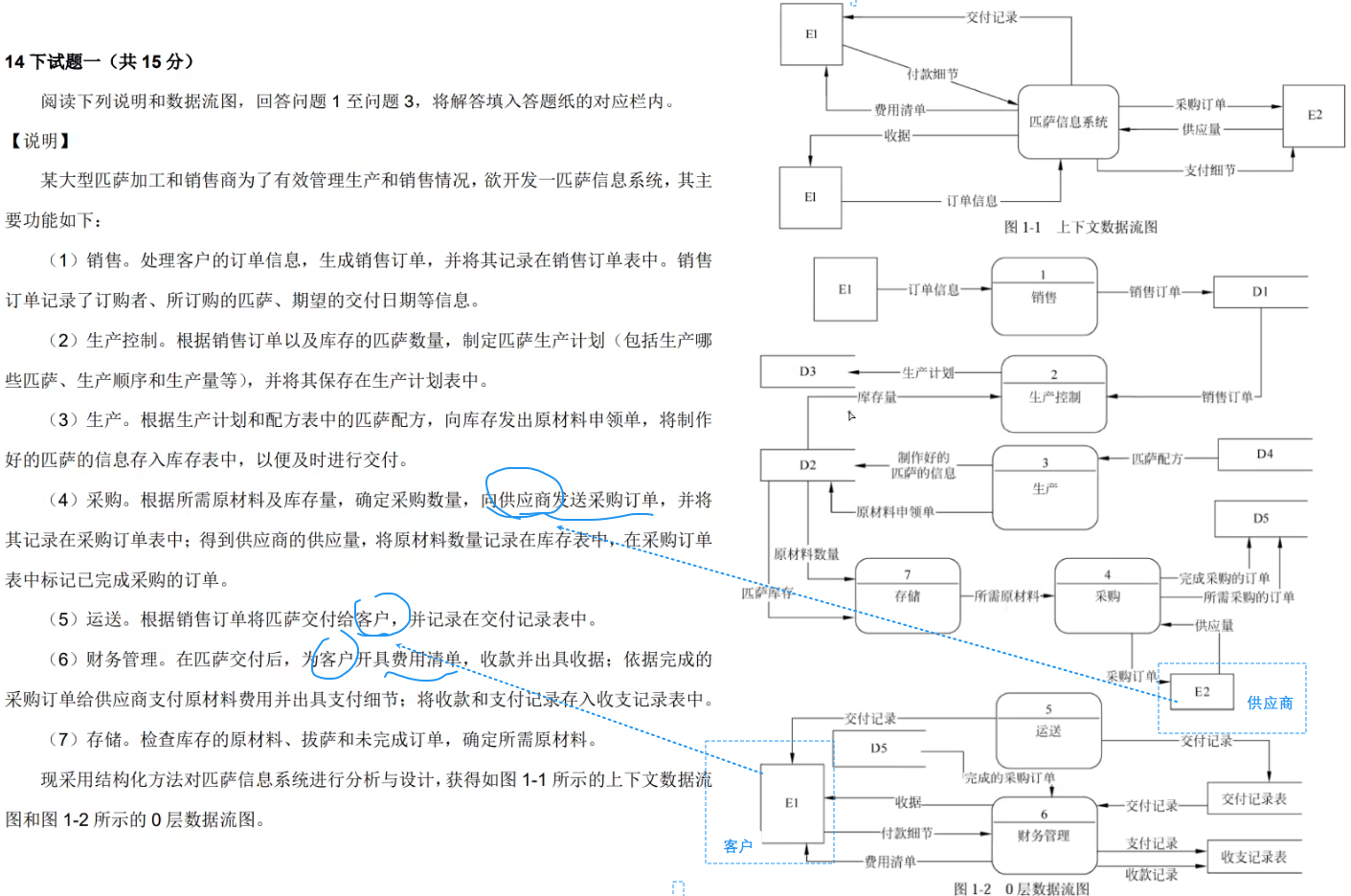

  4. E1：客户 E2：供应商

3.3. 问题二介绍

历年真题

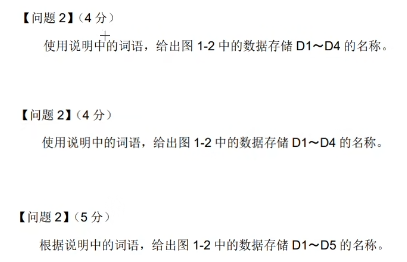

[问题2](4分）
使用说明中的词语，给出图1-2中的数据存储d1~d4的名称。
[问题2](4分）
使用说明中的词语，给出图1-2中的数据存储d1~d4的名称。
[问题2](5分）
根据说明中的词语，给出图1-2中的数据存储d1~d5的名称。

做第二问时，跟第一问一样，将功能名称对应子图种的加工名称，可提高效率。

3.3.1. 真题合集

  1. D1：生命特征范围文件 D2：日志文件 D3：病历文件 D4：治疗意见文件

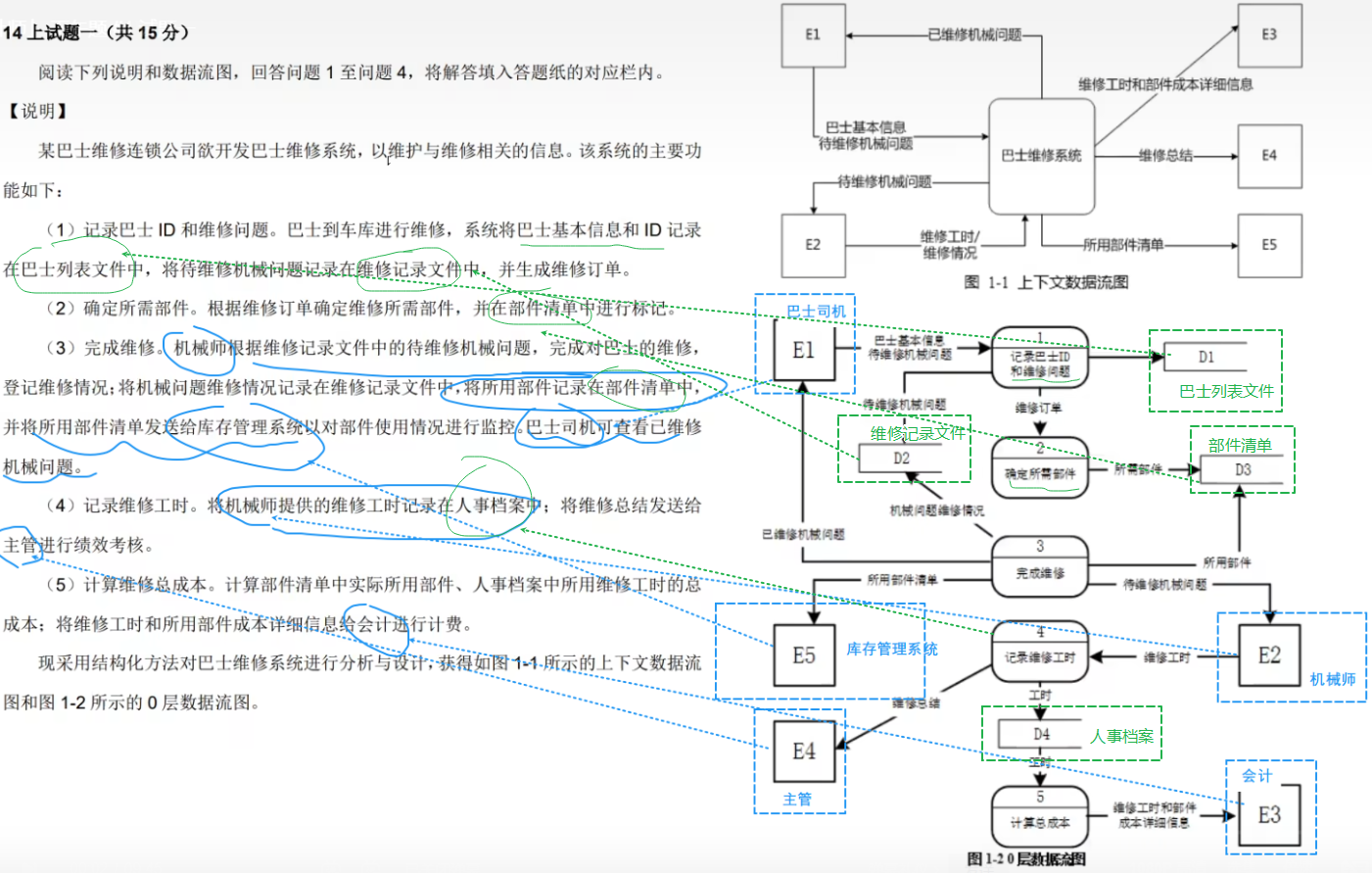

  2. D1：巴士列表文件 D2：维修记录文件 D3：部件清单 D4：人事档案

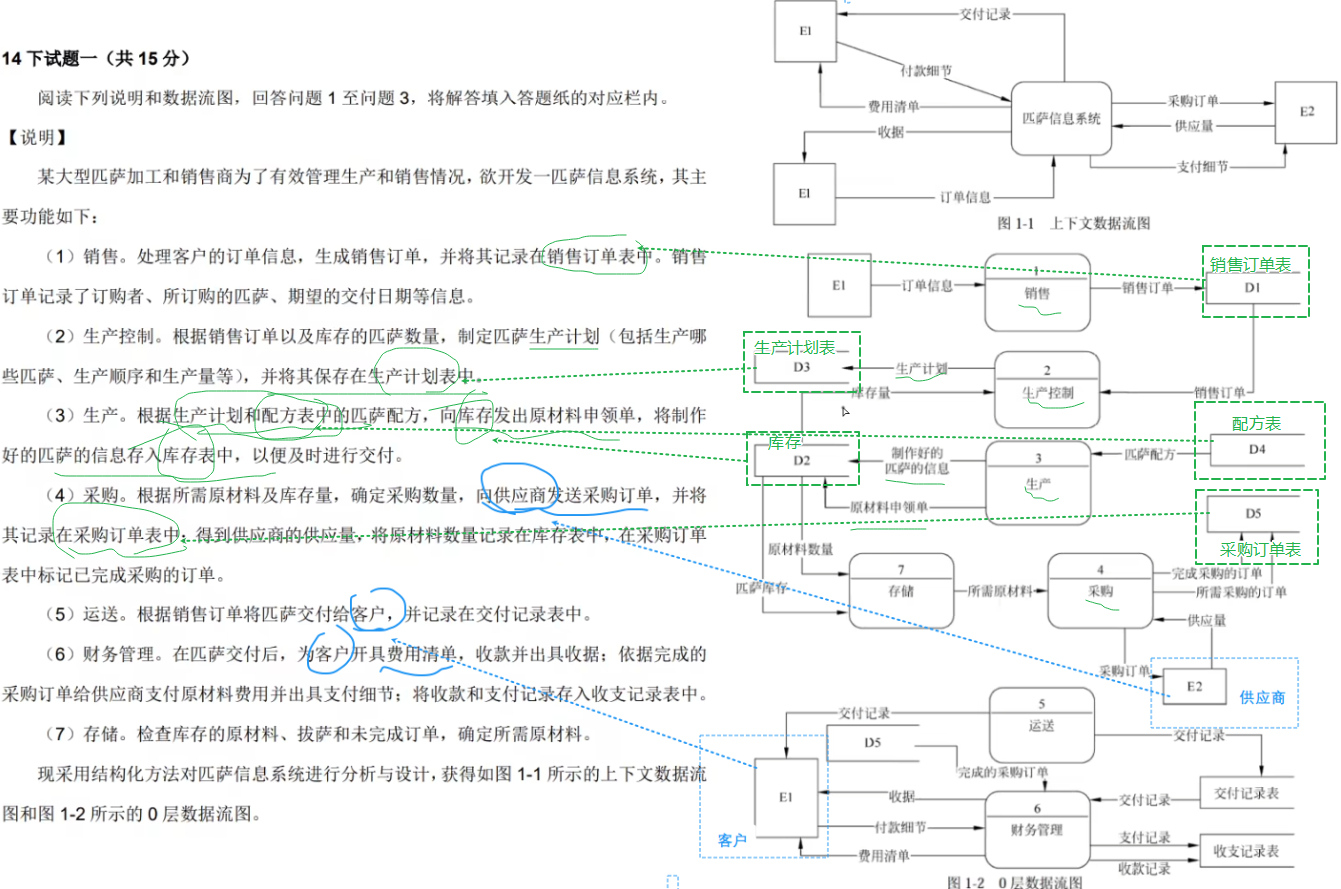

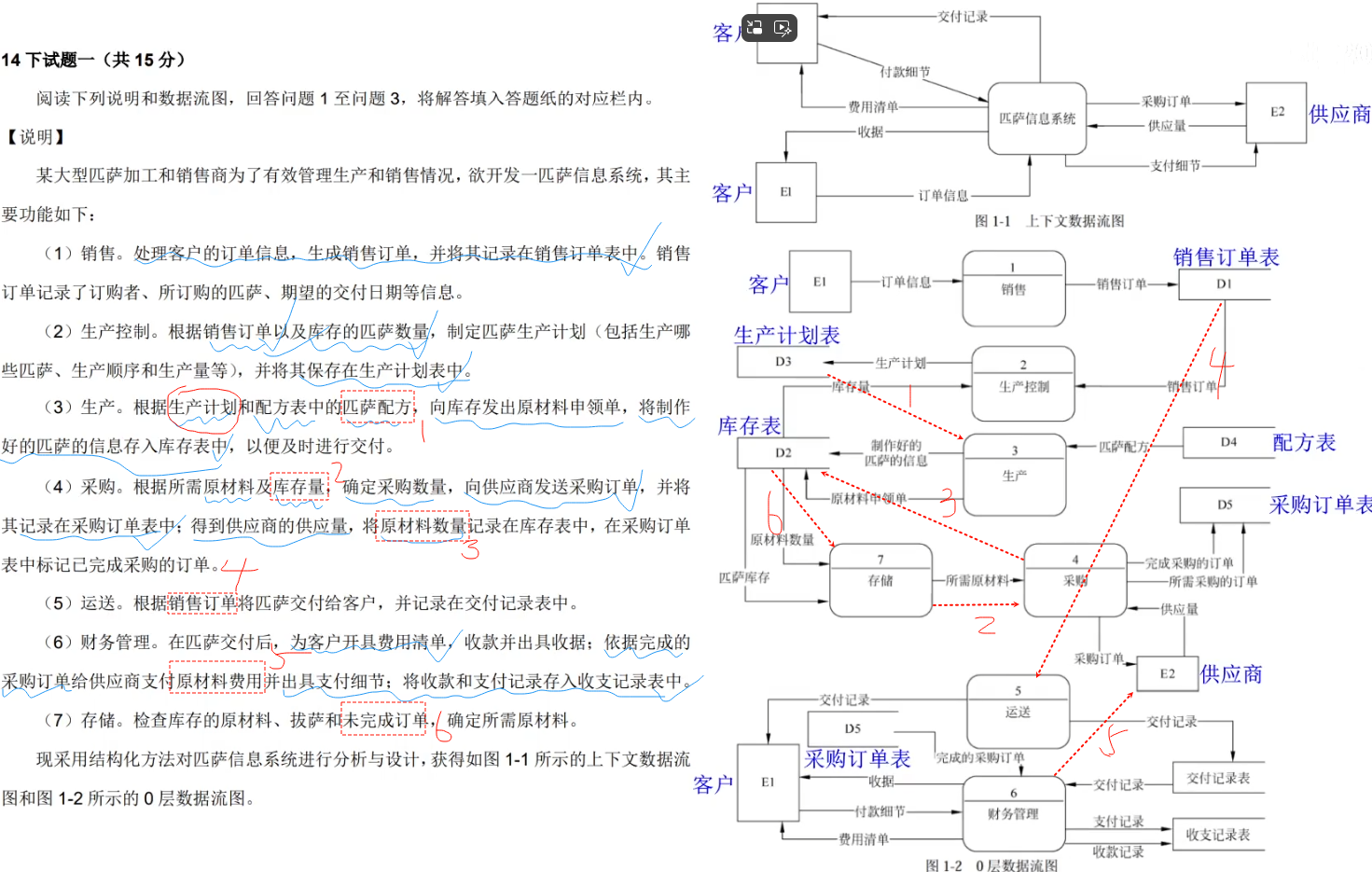

  3. D1：销售订单表 D2：库存表 D3：生产计划表 D4：配方表 D5：采购订单表

3.4. 问题三介绍

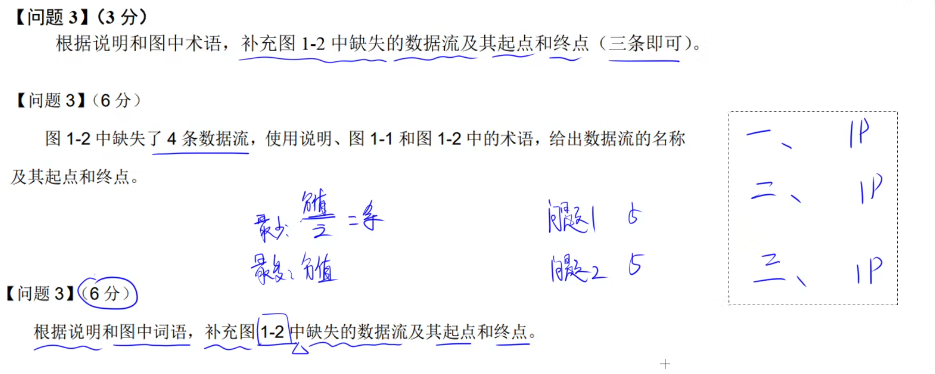

历年真题

问题3](3分）
根据说明和图中术语，补充图1-2中缺失的数据流及其起点和终点（三条即可）.
问题3](6分）
图1-2中缺失了4条数据流，使用说明，图1-1和图1-2中的术语，给出数据流的名称
及其起点和终点。
[问题31(6分）
根据说明和图中词语，补充图1-2中缺失的数据流及其起点和终点

3.4.1. 父子图平衡

父图中的有的数据流子图中也应当有，如果没有，那就是缺少的那一条

这种方法简单高效，但是不保证一定可以找出缺失的数据流

3.4.2. 加工既有输入数据流也有输出数据流

参考加工的定义：一个加工至少有一个输入数据流和一个输出数据流

加工只有输入没有输出称为：黑洞

加工只有输出没有输入称为：白洞

加工的输入数据不足以产生输出数据：灰洞

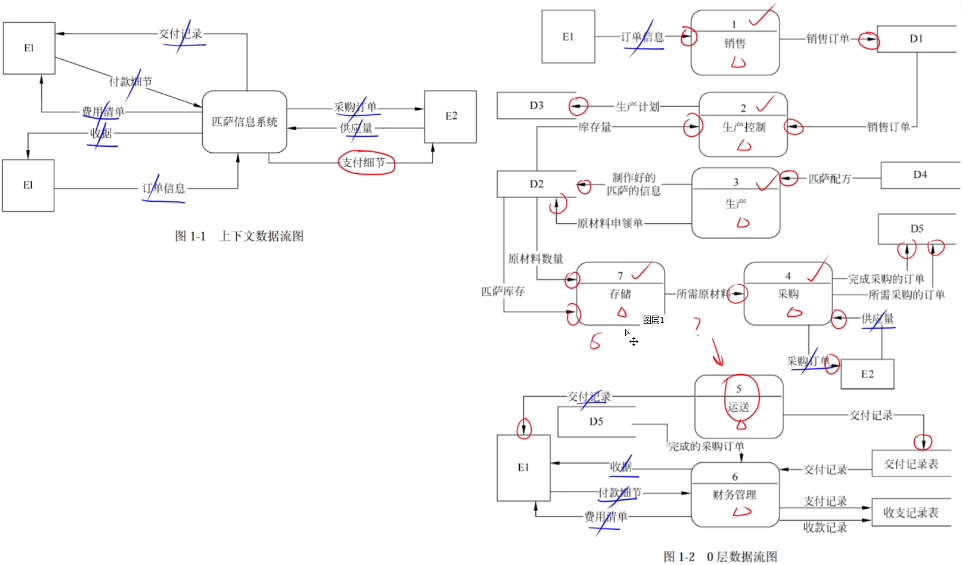

3.4.3. 数据守恒

对比题干中加工的描述是否与图中表示的一样，不一样则数据缺失，逐句对应数据流图
保证缺失数据流的时候，起点和终点至少有一个是加工

3.4.4. 答题格式

两种方法任选其一就行

数据流名称：生产计划
起点：d3 终点：3
起点：生产计划表 终点：生产

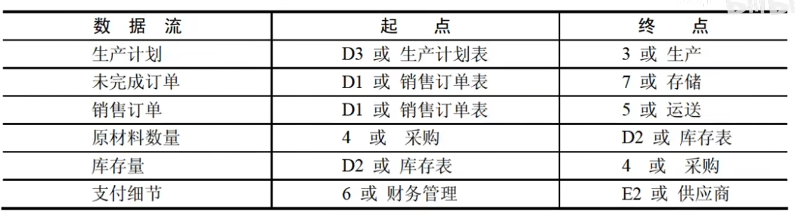

或者如下图所示

3.4.5. 真题合集

  1. 真题一：

数据流名称

起点

终点

重要生命特征

本地监控

格式化生命特征

格式化后的生命特征

格式化生命特征

检查生命特征

生命特征

日志文件

生成病历

病历

生成病历

病历文件

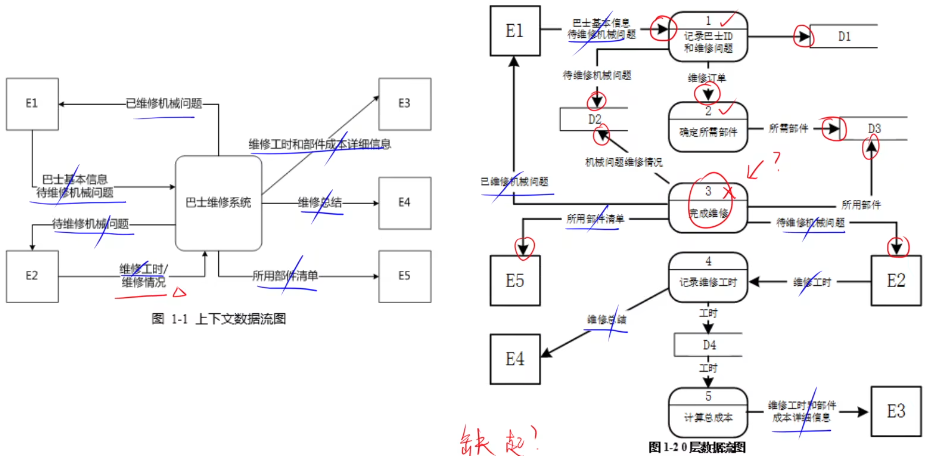

  1. 真题二

数据流名称

起点

终点

待维修机械问题

维修记录文件

完成维修

维修情况

机械师

完成维修

实际所用部件

部件清单

计算总成本

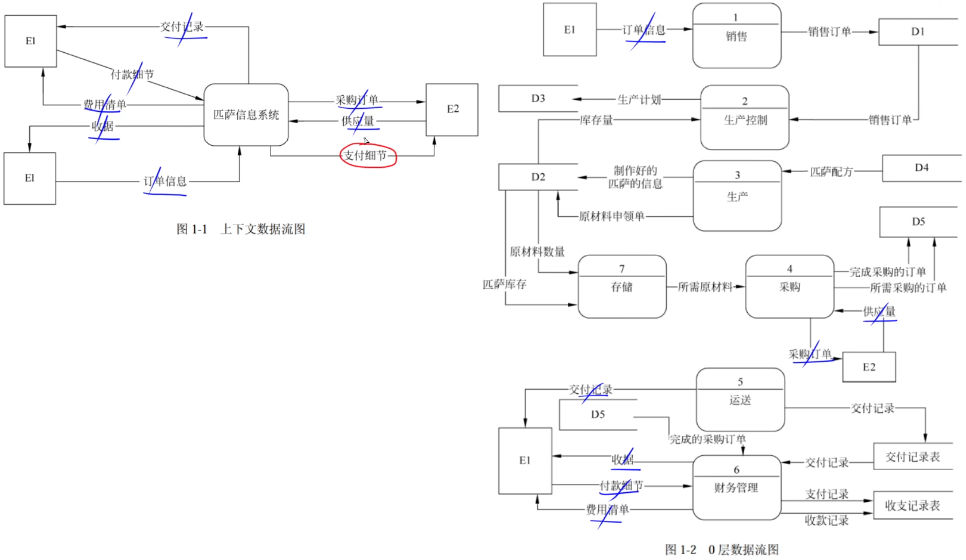

  1. 真题三：

数据流名称

起点

终点

生产计划

生产计划表

生产

库存量

存储

采购

原材料数量

采购

库存表

销售订单

销售订单表

运送

支付细节

财务管理

供应商

未完成订单

库存表

存储
