MGER综合实验作业

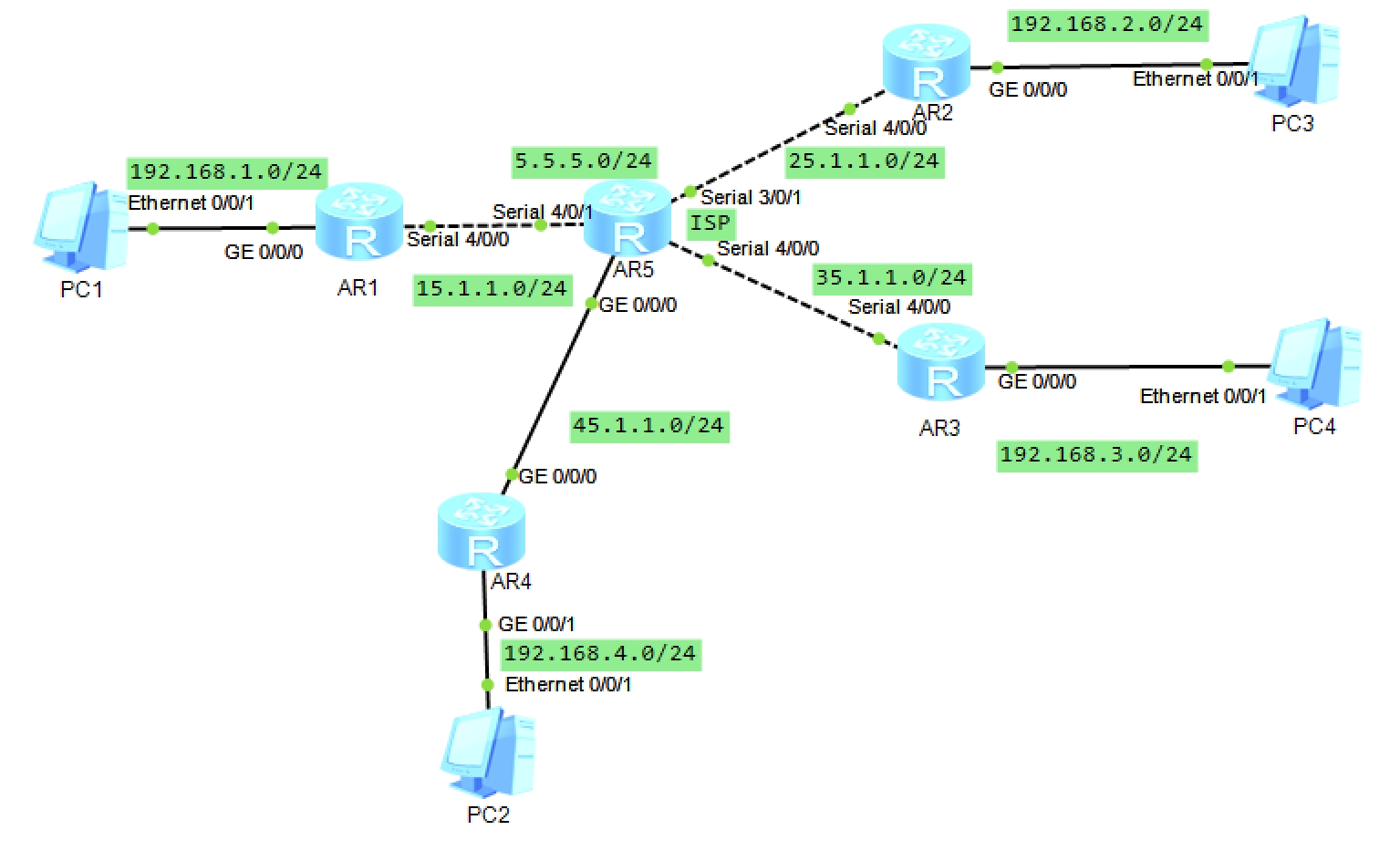

一.拓扑图

二.实验要求

1、R5为ISP，只能进行IP地址配置，其所有地址均配为公有IP地址;

2、  R1和R5间使用PPP的PAP认证，R5为主认证方；

R2与R5之间使用PPP的CHAP认证，R5为主认证方;

R3与R5之间使用HDLC封装;

3、R2、R3构建一个MGRE环境，R1为中心站点，R1、R4间为点到点的GRE;

4、整个私有网络基本RIP全网可达；

5、所有PC设置私有IP为源IP，可以访问R5环回。

三.实验思路

1.配置IP

2.R1和R5间使用PPP的PAP认证，R5为主认证方;

  R2与R5之间使用ppp的CHAP认证，R5为主认证方;

  R3与R5之间使用HDLC封装;

3.先保证公网通（使用静态路由）然后以R1作为中心站点

  R1、R2、R3构建一个隧道地址---MGRE

  R1、R4构造一个隧道地址---GRE

4.使用rip实现私网通

5.在R1-R5上做nat，实现全网通

四.实验步骤

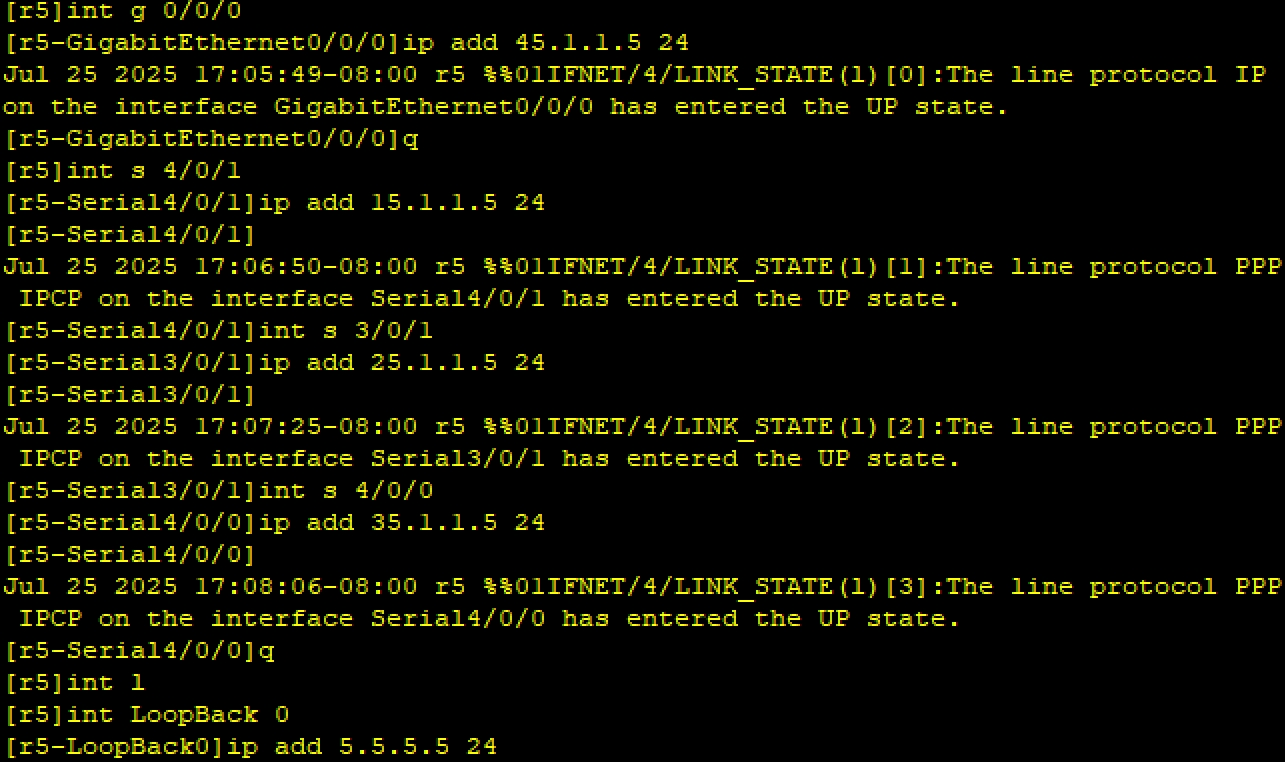

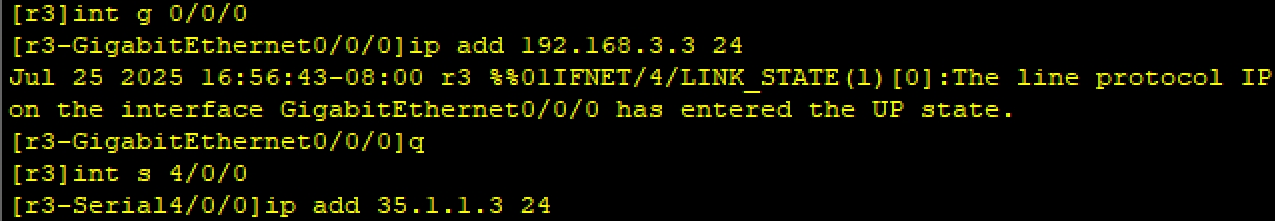

1.先配置ip

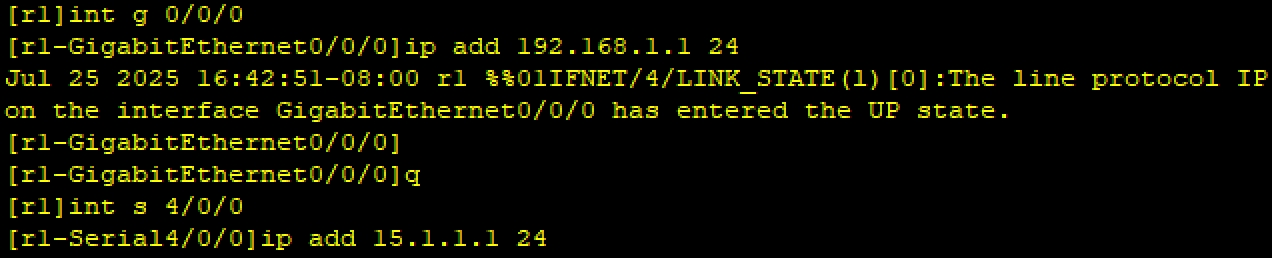

R1

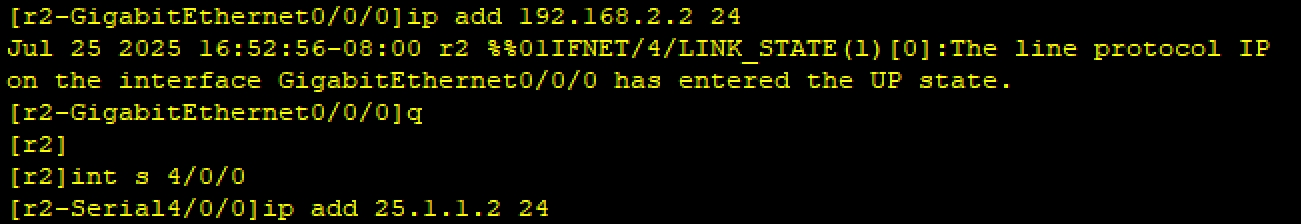

R2

R3

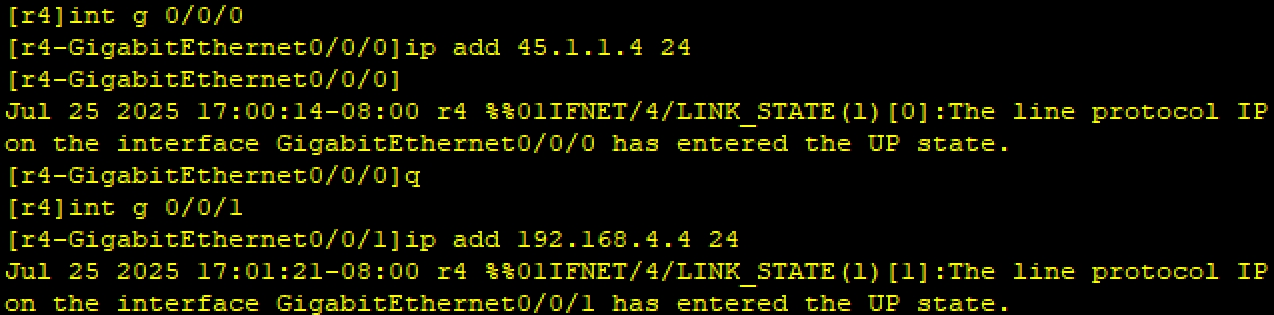

R4

R5

2.配置静态路由

[R1]ip route-static 0.0.0.0 0 15.1.1.2

[R2]ip route-static 0.0.0.0 0 25.1.1.2

[R3]ip route-static 0.0.0.0 0 35.1.1.2

[R4]ip route-static 0.0.0.0 0 45.1.1.2

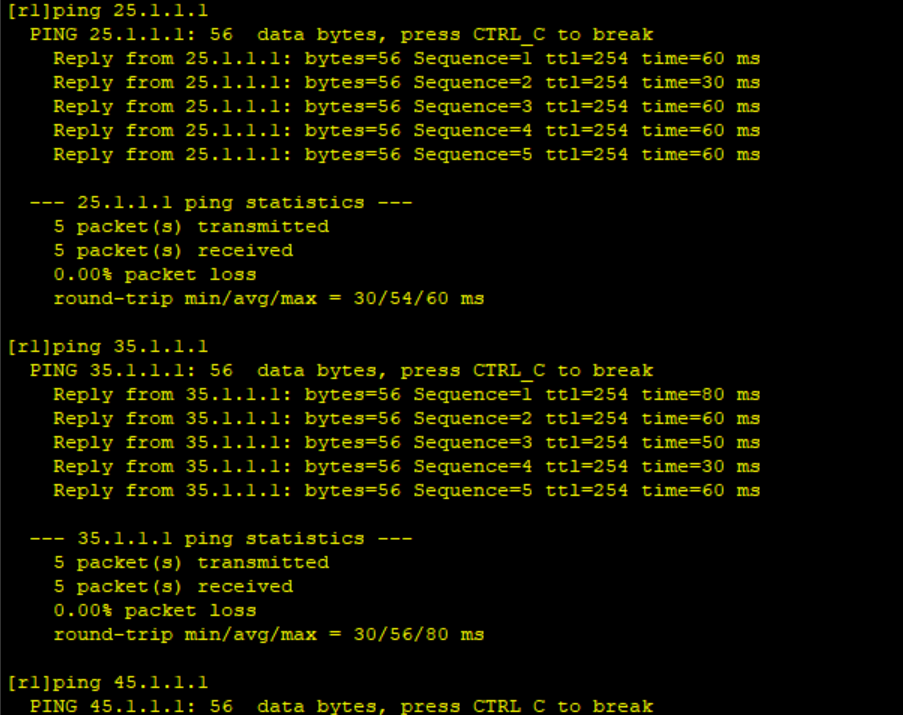

3.配置PAP,CHAP,HDLC封装

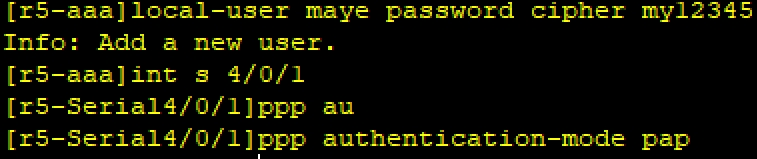

[r1]int s 0/0/3
[r1-Serial0/0/3]ppp pap local-user huawei password cipher 123456
[r5]aaa
[r5-aaa]local-user huawei password cipher 123456

[r5-aaa]local-user huawei service-type  ppp
[r5]int s 0/0/2
[r5-Serial0/0/2]ppp authentication-mode pap

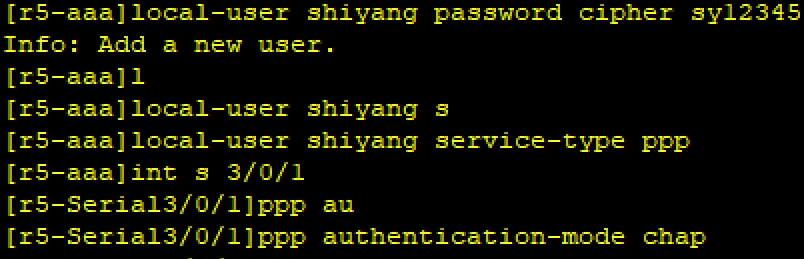

R2与R5之间使用PPP的CHAP认证，R5为主认证方

[r2]int s 0/0/3
[r2-Serial0/0/3]ppp chap user nanjing
[r2-Serial0/0/3]ppp chap password cipher 111

[r5-aaa]local-user nanjing password cipher 111
[r5-aaa]local-user nanjing service-type ppp
[r5-Serial0/0/1]ppp authentication-mode chap

r3与r5间使用HDLC封装

[r3]int s 0/0/3
[r3-Serial0/0/3]link-protocol hdlc
[r5]int s 0/0/3
[r5-Serial0/0/3]link-protocol hdlc

r1/r2/r3构建一个MGRE环境

[r1-Tunnel0/0/0]ip add 10.1.1.1 24

[r1-Tunnel0/0/0]tunnel-protocol

[r1-Tunnel0/0/0]tunnel-protocol gre p2mp

[r1-Tunnel0/0/0]source 15.1.1.1

[r1-Tunnel0/0/0]nhrp network-id 100

[r2-Tunnel0/0/0]ip add 10.1.1.2 24

[r2-Tunnel0/0/0]tunnel-protocol gre p2mp

[r2-Tunnel0/0/0]source Serial 3/0/1

[r2-Tunnel0/0/0]nhrp network-id 100

[r2-Tunnel0/0/0]nhrp entry 10.1.1.1 15.1.1.1 register

[r3-Tunnel0/0/0]ip add 10.1.1.3 24

[r3-Tunnel0/0/0]tunnel-protocol gre p2mp

[r3-Tunnel0/0/0]source Serial 4/0/0

[r3-Tunnel0/0/0]nhrp network-id 100

[r3-Tunnel0/0/0]nhrp entry 10.1.1.1 15.1.1.1 register

r1， r4间为点到点GRE

[r1-Tunnel0/0/1]ip add 10.1.2.1 24

[r1-Tunnel0/0/1]tunnel-protocol gre

[r1-Tunnel0/0/1]source 15.1.1.1

[r1-Tunnel0/0/1]destination 45.1.1.1

[r4-Tunnel0/0/1]ip add 10.1.2.2 24

[r4-Tunnel0/0/1]tunnel-protocol gre

[r4-Tunnel0/0/1]source 45.1.1.1

[r4-Tunnel0/0/1]destination 15.1.1.1

配置RIP协议

配置NAT

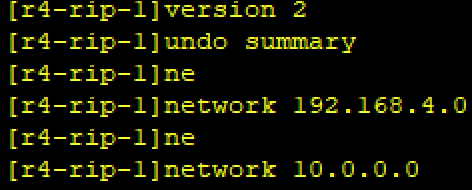

4.整个私有网络基于RIP全网可达

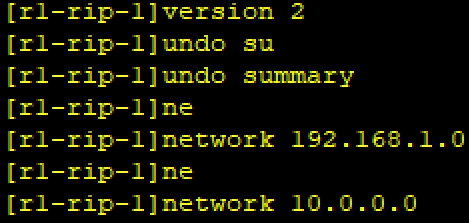

R1

[R1-rip-1]version 2

[R1-rip-1]undo summary

[R1-rip-1]network 10.0.0.0

[R1-rip-1]network 192.168.1.0

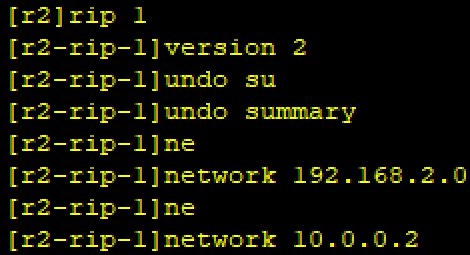

R2

[R2-rip-1]version 2

[R2-rip-1]undo summary

[R2-rip-1]network 10.0.0.0

[R2-rip-1]network 192.168.2.0

R3

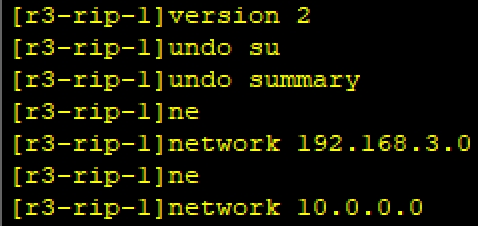

[R3]rip 1

[R3-rip-1]version 2

[R3-rip-1]undo summary

[R3-rip-1]network 10.0.0.0

[R3-rip-1]network 192.168.3.0

开启R1伪广播，关闭接口水平分割

[R1]interfaceTunnel 0/0/0

[R1-Tunnel0/0/0]nhrp entry multicast dynamic

[R1-Tunnel0/0/0]undo rip split-horizon

在R2上关闭接口水平分割

[R2-Tunnel0/0/0]undo rip split-horizon

在R3上关闭接口水平分割

[R3-Tunnel0/0/0]undo rip split-horizon

5.所有Pc设置私有IP为源IP，可以访问R5环回，达到全网通。

R1

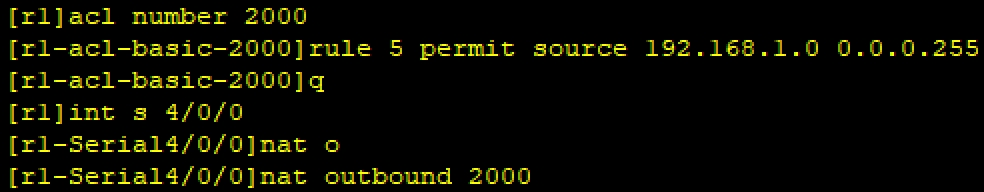

[r1]acl 2000

[r1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255

[r1-acl-basic-2000]q

[r1]int s 3/0/0

[r1-Serial3/0/0]nat outbound 2000

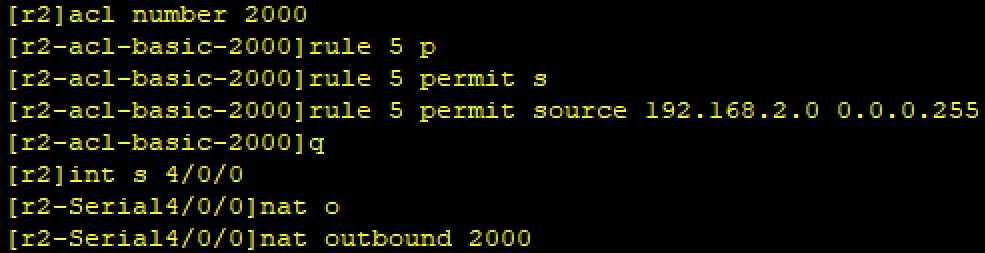

R2

[r2]acl 2000

[r2-acl-basic-2000]rule permit source 192.168.2.0 0.0.0.255

[r2-acl-basic-2000]q

[r2]int s 3/0/1

[r2-Serial3/0/1]nat outbound 2000

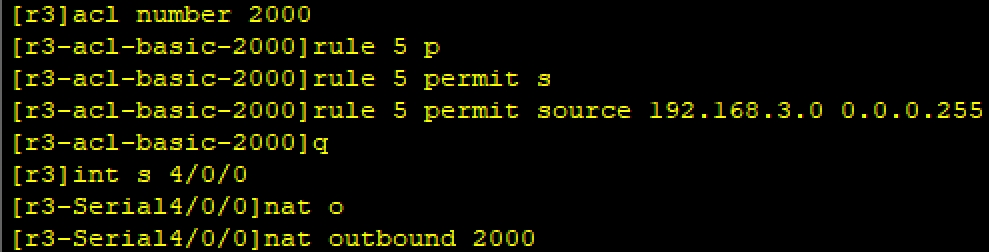

R3

[r3]acl 2000

[r3-acl-basic-2000]rule permit source 192.168.3.0 0.0.0.255

[r3-acl-basic-2000]q

[r3]int s 4/0/0

[r3-Serial4/0/0]nat outbound 2000

R4

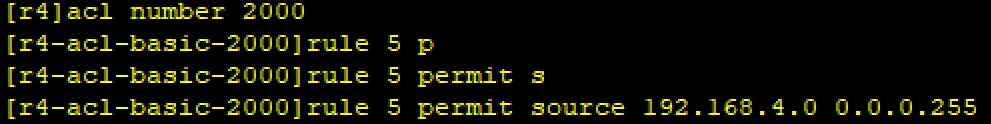

[r4]acl 2000

[r4-acl-basic-2000]rule permit source 192.168.4.0 0.0.0.255

[r4-acl-basic-2000]q

[r4]int g 0/0/1

[r4-GigabitEthernet0/0/1]nat outbound 2000
