springboot医院挂号管理系统
目录
科技进步的飞速发展引起人们日常生活的巨大变化，电子信息技术的飞速发展使得
电子信息技术的各个领域的应用水平得到普及和应用。信息时代的到来已成为不可阻挡
的时尚潮流，人类发展的历史正进入一个新时代。在现实运用中，应用软件的工作规则
和开发步骤，采用 Java 技术建设医院挂号管理系统。
本设计主要实现集人性化、高效率、便捷等优点于一身的医院挂号管理系统，完成系统系统用户、医生科室管理、医生信息管理、医生预约管理、预约取消管理、就诊信息管理、系统管理、医院公告管理、资源管理等功能模块。系统通过浏览器与服务器进行通信，实现数据的交互与变更。本系统通过科学的管理方式、便捷的服务提高了工作效率，减少了数据存储上的错误和遗漏。医院挂号管理系统使用 Java 语言，采用基于 MVC 模式的 JavaEE 技术进行开发，使用MyEclipse 编译器编写，数据方面主要采用的是微软的 MySQL 关系型数据库来作为数据存储媒介，配合前台 HTML+CSS 技术完成系统的开发。
关键词：医院挂号管理系统；Java语言；springboot框架；MySQL数据库
The rapid development of technology has brought about tremendous changes in people's daily lives, and the rapid development of electronic information technology has made
The application level of electronic information technology in various fields has been popularized and applied. The arrival of the information age has become unstoppable
The fashion trend and the history of human development are entering a new era. In practical applications, the working rules of application software
Develop a hospital registration management system using Java technology and development steps.
This design mainly implements a hospital registration management system that combines the advantages of humanization, high efficiency, and convenience. It completes functional modules such as system user, doctor department management, doctor information management, doctor appointment management, appointment cancellation management, medical information management, system management, hospital announcement management, and resource management. The system communicates with the server through a browser to achieve data exchange and change. This system improves work efficiency and reduces errors and omissions in data storage through scientific management and convenient services. The hospital registration management system is developed using Java language and JavaEE technology based on MVC mode. It is written using MyEclipse compiler and mainly uses Microsoft's MySQL relational database as the data storage medium. The system is developed in conjunction with front-end HTML+CSS technology.
Keywords: Hospital registration management system; Java language; Springboot framework; MySQL database
1 绪论
1.1 研究背景
在发展迅速的信息化时代中,越来越多互联网科技走进人们的生活,人们开始接受互联网带来的方便快捷的服务,同时享受这互联网带来的冲击与。医院挂号管理系统是日常生活中不可或缺的网站，但是由于各种无法预测的现实原因让它无法普遍实现出来,。如果时间久了，管理十分不便利，存在误差，查询难的现象，一旦数据过多，人工管理方式就很难维持。随着信息技术的应用拓展，逐渐引用了信息化技术管理，逐渐取代了人工管理模式，采用计算机系统来管理挂号信息，智能的管理减少了人力物力财力,节省了管理的时间和空间,提升了工作的准确率和效率。本次系统开发，主要以医院挂号管理系统为对象，根据需求来完成功能设计。
用户往往因为不能及时的预约到心仪的医生而造成许多烦恼。另一方面，医院挂号管理系统没能进行系统的管理与维护使坐诊信息没能及时的更新。而传统的医院挂号管理系统，采用的还是人工预约、手工备案、人工查询的方式。但是随之人数的增多这种管理方式的工作量不断加大，这种做法就存在费时费力、缺乏时效性、不利于调动人员的积极性等缺点。一旦网站建立好之后，一方面，用户可以在第一时间在系统里查询所需的信息，另一方面，系统还可以管理信息，就减少了人工处理的工作量。
建立医院挂号管理系统是为了通过管理者对信息的录入和发布，以方便用户对自己所须信息的查询，一旦查询到自己所需要的信息，用户便可以从系统中获得信息，以方便在线预约。如果没有查询到自己所需求的信息，也可以提醒管理者增添。这样，本系统旨在建立用户、管理者二者之间的桥梁关系，从而使用户能及时有效的从管理者手中呈现到信息。所以我们认为建立一个springboot 医院挂号管理系统是非常必要的，其方便高效、简单快捷的管理模式是很有使用性的。
本文共分为六章，章节内容安排如下：
第一章为引言，此章节对所设计和实现的系统的背景和状况以及意义进行详细的论述以及说明，同时进行了论文整体框架的结构的简要介绍。
第二章为系统需求分析，章节所做的主要的工作是对系统进行了技术、经济和操作方面可行性的分析；对系统实行了总体功能的需求、用例分析。
第三章为系统的设计，主要是对系统的功能结构进行设计，并对系统数据库的概念结构以及物理结构的设计进行了分析。
第四章就是对系统的实现，根据系统功能的划分，分别的对系统所需要实现的前台客户功能和后台管理员功能进行了分析和说明。
第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试
2 医院挂号管理系统系统分析
系统需求分析是系统开发的一个关键环节，它在系统的设计和实现上起到了一个承上启下的位置。系统需求分析是对所需要做的系统进行一个需求的挖掘，如果分析的准确可以精准的解决现实中碰到的问题。如果分析不到位会影响后期系统的实现。一个系统的优秀程度需求分析也是占据了非常大的比例，如果需求分析不到位，后面的系统设计要实现就是一个偏离导航的设计。
2.1 可行性分析
系统可行行分析是对系统对系统可行性进行一个探讨。在探讨系统的可行性上我们主要从技术上的可行性和经济上的可行性以及法律层面的可行性上进行分析，如果三个层面度通过，我们则认为系统是比较可行的。
2.1.1 技术可行性分析
医院挂号管理系统在数据的存储上使用的MYSQL数据库，在医院挂号管理系统开发中使用了JAVA、HTML、TOMCAT、springboot这些开发工具的使用，能够给我们的编写工作带来许多的便利。系统使用B/S模式进行开发，使系统的可扩展性和维护性更佳，减少系统配置代码，简化编程代码，目前B/S模式是目前最受欢迎的一种模式。
2.1.2 经济可行性分析
从经济可行性上看项目在开发阶段需要一台开发PC，在生产阶段需要web服务器和数据库服务器。一台个人PC从经济上来看也不是太多问题，在后期的系统部署生产上来说，服务器的投入也不会过高，在经济层面上是一个比较可行的。
系统从法律层面上来没有对第三方有其他放有法律层面的问题，系统数据库采用的Mysql 开源社区数据库、框架采用的是开源的springboot。系统资讯和相关内容也是呵呵法律层面的。在源码的管理上采用git开源进行管理，所以在法律可行性上是成立的。
2.2 系统功能分析
医院挂号管理系统我划分为了患者用户管理模块，医生用户管理模块和管理员模块这三大部分。
患者用户管理模块：
（1）用户注册登录：游客可以随时进入到系统中，对系统中的信息浏览，但是想要实现医生信息操作，就必须有这个系统的账号，如果没有账号的话，可以患者用户进行相关的操作，同时用户还可以通过“用户”这以按钮对个人信息以及操作的信息进行管控。
（2）医院公告：当用户点击“医院公告”这一菜单按钮，会显示管理员在后台发布的所有的医院公告，可以查看详情；
（3）医院资讯：当用户点击“医院资讯”这一菜单按钮，会显示管理员在后台发布的所有的医院资讯，可以查看详情，进行收藏、点赞、评论等；
（4）医生科室：当用户点击“医生科室”这一菜单按钮，会显示管理员在后台发布的所有的医生科室，可以查看详情，进行收藏、点赞、评论等；
（5）医院环境：当用户点击“医院环境”这一菜单按钮，会显示管理员在后台发布的所有的医院环境，可以查看详情，进行收藏、点赞、评论等；
（6）医生信息：用户可以查看医生信息推荐信息，在查询到自己想要了解的医生信息的时候，可以进入查看详细的介绍，点击“预约挂号”这一按钮以后会跳转到预约挂号信息填写的界面，根据提示填写好预约挂号的信息，点击“提交”以后预约挂号就完成了，在医生信息详情这个界面，同时支持用户对喜欢的医生信息进行收藏、点赞以及评论的功能。
（7）取消预约：当用户点击右上角“用户”按钮下面的“个人中心”，会进入到取消预约页面，点击“取消预约”可以查看自己提交的订单信息，支持对取消医生预约进行查询，取消预约操作；
（8）我的账户：在前台点击“我的”下面的“我的账户”可以对个人资料+密码修改+自己收藏的信息进行管控。
医生用户管理模块：
- 医生信息：点击“医生信息”按钮会显示自己发布的所有的医生信息，如果想要添加新的医生信息，点击“添加”按钮根据提示输入医生信息，点击“提交”后在医生信息界面就可以显示了，如果信息有错，点击“编辑”按钮可以对医生信息进行更新维护，也可以直接删除某一医生信息，同时设有查看管理评论的功能，对用户提交的评论进行管控。
（2）医生预约：点击“医生预约”按钮会显示出所有的医生预约，支持对医生预约的增删改查操作。
（3）取消预约：点击“取消预约”按钮会显示出取消预约的所有的信息，支持对取消预约的增删改查操作。
（4）就诊信息：点击“就诊信息”按钮会显示出就诊的所有的信息，支持对就诊信息的增删改查操作。
管理员管理模块：
（1）登录：管理员在后台可以输入用户名+密码进行登录，管理员的用户名和密码是在数据库中直接设定好的。
（2）系统管理：管理员点击“系统管理”菜单可以对首页展示的轮播图进行增删改查。
（3）医院公告：管理员点击“医院公告”菜单可以查看到系统中的所有医院公告信息，对已经存在的医院公告，管理员可以修改，也可以添加新的医院公告或者删除医院公告。
（4）用户管理：管理员可以对医院挂号管理系统中的管理员，医生用户及患者用户进行增删改查。
（5）资源管理：管理员可以对医院挂号管理系统前台展示的医院资讯以及资讯分类所属的分类进行管控。
（6）医生信息：管理员点击“医生信息”会显示出所有的医生信息，支持输入医生名称或者医生性别对医生信息进行查询，如果想要添加新的医生信息，点击“添加”按钮，输入医生账号、医生姓名、科室名称、医生性别、医生年龄等信息，点击“提交”按钮就可以添加了，同时可以选择某一条医生信息，点击“删除”进行删除，也可以对用户提交的医生信息评论的信息进行管控；
（7）取消预约：管理员点击“取消预约”会显示出所有的取消医生预约，支持输入用户账号或者用户姓名对取消医生预约进行查询，可以选择某一条取消医生预约，点击“删除”进行删除，也可以点对取消预约的信息进行更新维护；
医院挂号管理系统的非功能性需求比如医院挂号管理系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下3-1表格中：
表3-1医院挂号管理系统非功能需求表
| 安全性 |
主要指医院挂号管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。 |
| 可靠性 |
可靠性是指医院挂号管理系统能够按照用户提交的指示进行操作，经过测试，可靠性90%以上。 |
| 性能 |
性能是影响医院挂号管理系统占据市场的必要条件，所以性能最好要佳才好。 |
| 可扩展性 |
比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。 |
| 易用性 |
用户只要跟着医院挂号管理系统的页面展示内容进行操作，就可以了。 |
| 可维护性 |
医院挂号管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题 |
2.3 系统用例分析
医院挂号管理系统的完整UML用例图分别是图2-1和图2-2。

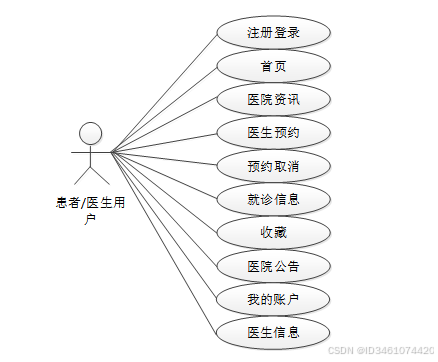

图2-1就是患者/医生用户角色的用例展示。
图2-1 医院挂号管理系统患者/医生用户角色用例图
图2-2就是管理员角色的用例展示。

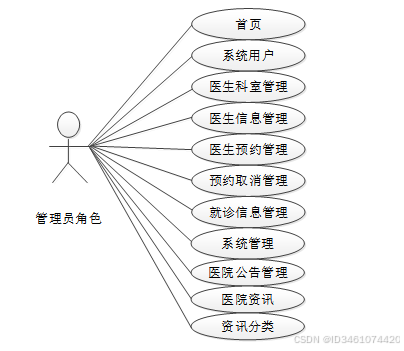

图2-2医院挂号管理系统管理员角色用例图
2.4.1 数据流程
开发医院挂号管理系统最主要的一个目的就是实现用户对医生信息的预约，图2-4就是系统的数据流图。

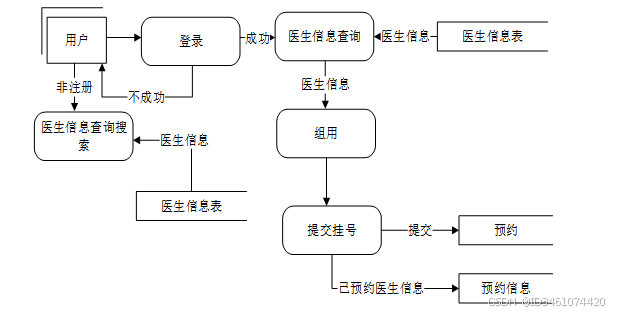

图2-4医生信息预约操作展开图
2.4.2 业务流程

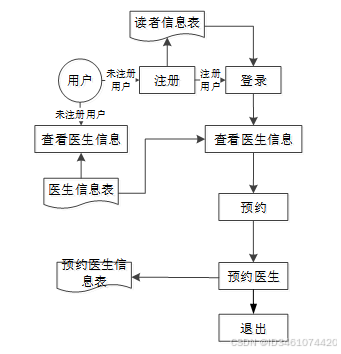

分析完医院挂号管理系统的数据流，那么接下来我们来看系统的业务流程，图2-5就是业务流程图：
2.5本章小结
本章主要通过对医院挂号管理系统的可行性分析、功能需求分析、系统用例分析、系统流程分析，确定整个医院挂号管理系统要实现的功能。同时也为医院挂号管理系统的代码实现和测试提供了标准。
3 医院挂号管理系统总体设计
本章主要讨论的内容包括医院挂号管理系统的功能模块设计、数据库系统设计。
3.1 系统功能模块设计
在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本医院挂号管理系统中的用例。那么接下来就要开始对本医院挂号管理系统的架构、主要功能和数据库开始进行设计。医院挂号管理系统根据前面章节的需求分析得出，其总体设计模块图如图3-1所示。

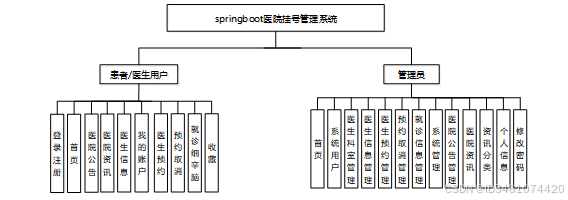

图3-1 医院挂号管理系统功能模块图
3.1.2用户模块设计
本系统的用户包括管理员和用户两种用户模块的功能基本是相同的，用户比管理员多了一个注册功能，所以以用户模块的结构图为例进行分析，用户模块结构图为例进行分析，如下图：
图3-2用户模块结构图
3.1.3 评论管理模块设计
医院挂号管理系统是一个交流性质的公开平台，用户在平台上提交评论，增加用户之间的互动性。但是同时也为了更好的规范评论的内容，给予管理员删除不合适的评论的功能，所以需要专门设计一个评论管理模块，具体的结构图如下：

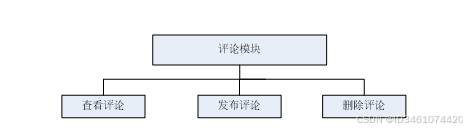

图3-3评论管理模块结构图
3.1.4医生信息管理模块设计
医院挂号管理系统是中需要存储不少医生信息，其模块功能结构，具体的结构图如下：

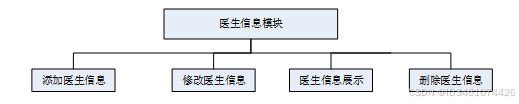

图3-4医生信息模块结构图
医院挂号管理系统最重要的一个功能就是预约，其模块功能结构，具体的结构图如下：

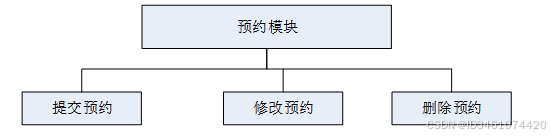

图3-5医生预约模块结构图
数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。
3.2.1 数据库概念结构设计
下面是整个医院挂号管理系统中主要的数据库表总E-R实体关系图。

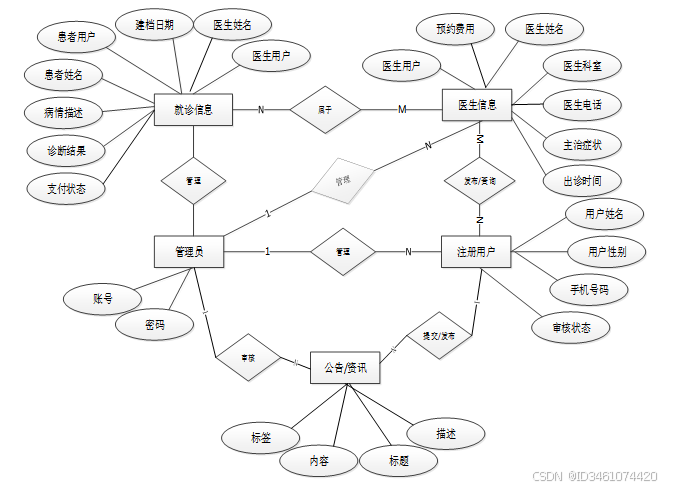

图3-6 医院挂号管理系统总E-R关系图
通过上一小节中医院挂号管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。
| 编号 |
名称 |
数据类型 |
长度 |
小数位 |
允许空值 |
主键 |
默认值 |
说明 |
| 1 |
token_id |
int |
10 |
0 |
N |
Y |
临时访问牌ID |
|
| 2 |
token |
varchar |
64 |
0 |
Y |
N |
临时访问牌 |
|
| 3 |
info |
text |
65535 |
0 |
Y |
N |
||
| 4 |
maxage |
int |
10 |
0 |
N |
N |
2 |
最大寿命：默认2小时 |
| 5 |
create_time |
timestamp |
19 |
0 |
N |
N |
CURRENT_TIMESTAMP |
创建时间： |
| 6 |
update_time |
timestamp |
19 |
0 |
N |
N |
CURRENT_TIMESTAMP |
更新时间： |
| 7 |
user_id |
int |
10 |
0 |
N |
N |
0 |
用户编号: |
表appointment_cancellation (预约取消)
| 编号 |
名称 |
数据类型 |
长度 |
小数位 |
允许空值 |
主键 |
默认值 |
说明 |
| 1 |
appointment_cancellation_id |
int |
10 |
0 |
N |
Y |
预约取消ID |
|
| 2 |
patient_users |
int |
10 |
0 |
Y |
N |
0 |
患者用户 |
| 3 |
patient_name |
varchar |
64 |
0 |
Y |
N |
患者姓名 |
|
| 4 |
doctor_users |
int |
10 |
0 |
Y |
N |
0 |
医生用户 |
| 5 |
cancel_time |
date |
10 |
0 |
Y |
N |
取消时间 |
|
| 6 |
reason_for_cancellation |
varchar |
64 |
0 |
Y |
N |
取消理由 |
|
| 7 |
create_time |
datetime |
19 |
0 |
N |
N |
CURRENT_TIMESTAMP |
创建时间 |
| 8 |
update_time |
timestamp |
19 |
0 |
N |
N |
CURRENT_TIMESTAMP |
更新时间 |
| 编号 |
名称 |
数据类型 |
长度 |
小数位 |
允许空值 |
主键 |
默认值 |
说明 |
| 1 |
article_id |
mediumint |
8 |
0 |
N |
Y |
文章id：[0,8388607] |
|
| 2 |
title |
varchar |
125 |
0 |
N |
Y |
标题：[0,125]用于文章和html的title标签中 |
|
| 3 |
type |
varchar |
64 |
0 |
N |
N |
0 |
文章分类：[0,1000]用来搜索指定类型的文章 |
| 4 |
hits |
int |
10 |
0 |
N |
N |
0 |
点击数：[0,1000000000]访问这篇文章的人次 |
| 5 |
praise_len |
int |
10 |
0 |
N |
N |
0 |
点赞数 |
| 6 |
create_time |
timestamp |
19 |
0 |
N |
N |
CURRENT_TIMESTAMP |
创建时间： |
| 7 |
update_time |
timestamp |
19 |
0 |
N |
N |
CURRENT_TIMESTAMP |
更新时间： |
| 8 |
source |
varchar |
255 |
0 |
Y |
N |
来源：[0,255]文章的出处 |
|
| 9 |
url |
varchar |
255 |
0 |
Y |
N |
来源地址：[0,255]用于跳转到发布该文章的网站 |
|
| 10 |
tag |
varchar |
255 |
0 |
Y |
N |
标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开 |
|
| 11 |
content |
longtext |
2147483647 |
0 |
Y |
N |
正文：文章的主体内容 |
|
| 12 |
img |
varchar |
255 |
0 |
Y |
N |
封面图 |
|
| 13 |
description |
text |
65535 |
0 |
Y |
N |
文章描述 |
| 编号 |
名称 |
数据类型 |
长度 |
小数位 |
允许空值 |
主键 |
默认值 |
说明 |
| 1 |
type_id |
smallint |
5 |
0 |
N |
Y |
分类ID：[0,10000] |
|
| 2 |
display |
smallint |
5 |
0 |
N |
N |
100 |
