贴片电容误差范围与高压电容特性全解析

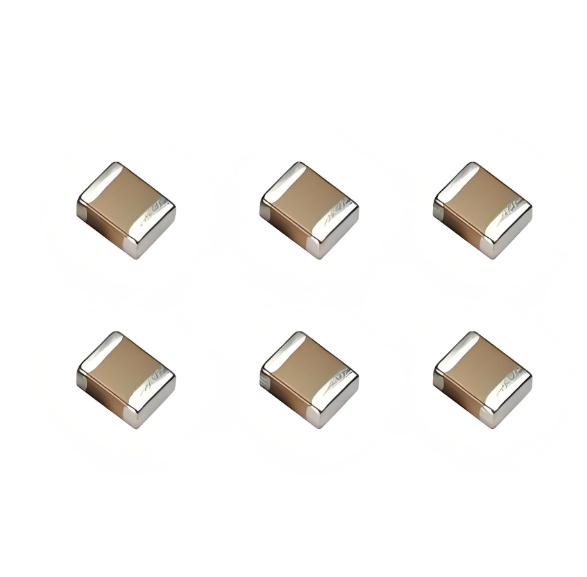

贴片电容作为电子电路中不可或缺的基础元件，其误差精度、材质特性及耐压性能直接影响电路稳定性。从常规消费电子到高压工业设备，不同场景对电容的误差范围、耐压等级要求迥异。本文将系统解析贴片电容的误差规律、高压电容的制作工艺与特性，为选型提供参考。

一、贴片电容误差范围：容值与精度的匹配逻辑

贴片电容的误差并非随意设定，而是根据容值范围和应用场景形成的行业共识，核心遵循 “小容值高精度，大容值宽误差” 的原则，这与电路对精度的需求直接相关 —— 高频振荡、时钟电路等场景需严格控制容值偏差，而滤波、旁路电路对误差容忍度更高。

1. 常规误差范围与行业标准

根据国际通用标准（如 EIA-481），贴片电容误差等级通常用字母代码标识（如 J=±5%，K=±10%，M=±20%），具体对应关系如下：

• 1pF-100pF：默认误差为 ±5%（J 级）。这类小容值电容多用于高频电路（如射频模块、晶振匹配），容值微小偏差可能导致频率偏移，因此精度要求最高，通常采用 NPO（C0G）材质，其温度系数极低（0±30ppm/℃），可稳定保持容值精度。

• 120pF-10nF：默认误差为 ±10%（K 级）。中等容值电容广泛用于耦合、退耦电路（如音频模块、传感器接口），对精度要求适中，材质多为 X7R（工业级）或 Y5V（消费级）。

• 10nF 以上：误差多为 ±20%（M 级），部分大容值产品甚至放宽至 ±20%~+80%/-20%（如 Z5U 材质），主要用于电源滤波等对精度要求较低的场景。

2. 典型封装与容值、误差的对应关系

不同封装尺寸（0402、0603、0805、1206 等）因内部电极面积和介质层限制，容值范围与可实现的误差精度存在差异：

• 0402、0603、0805、1206 封装：

  • 容值≤10nF 时，可采用 NPO 材质实现 ±5% 误差，典型容值包括 120pF、220pF、330pF、470pF、680pF、820pF、1nF、2.2nF、3.3nF、4.7nF、6.8nF、8.2nF 等，适用于智能手机、可穿戴设备等小型化高频电路。

  • 容值 10nF-100nF 时，X7R 材质可实现 ±10%（K 级）误差，典型容值如 22nF、33nF、47nF、68nF、82nF，多用于工业控制板、汽车电子的电源管理模块。

实际选型中，误差范围可根据客户需求定制（如要求 120pF 电容误差控制在 ±2%），但需注意：高精度需求可能限制材质选择（仅 NPO 等稳定材质可实现），且成本会相应提升。

二、高压贴片电容：从工艺到特性的硬核解析

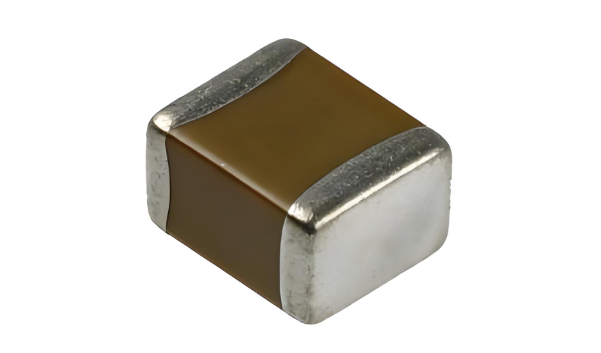

高压贴片电容因能长期稳定工作于高电压环境（通常≥50V），被广泛应用于电源逆变器、医疗设备、高压测试系统等场景。其 “高压” 特性的实现，源于独特的材料配方与精密制造工艺。

1. 高压贴片电容的制作工艺：每一步都决定耐压上限

高压电容的生产是材料科学与精密加工的结合，核心流程包括：

• 原料配比与烧结：将高纯度氧化钛（提升介质强度）与氧化钡（增强介电常数）按特定比例混合，在 800℃以上高温下烧结成陶瓷块 —— 温度偏差 10℃就可能导致介质耐压下降 10%，因此需精确控制炉温曲线。

• 粉碎与压片：烧结后的陶瓷块被研磨成直径≤0.1μm 的粉末（颗粒越均匀，介质密度越高），再通过 60-100 吨液压机压制成瓷片 —— 压力不足会产生孔隙，成为日后击穿的隐患。

• 多阶段烧结：瓷片在隧道炉中经历多次烧结（低温排胶→高温致密化→低温退火），逐步消除内部应力，避免高压下开裂。

• 表面处理与电极制备：经抛光、杂质清理后，瓷片表面涂覆银浆并烧结形成电极（银层厚度需均匀，否则易因电场集中被击穿），最后用耐高温环氧树脂（120℃固化）封装，提升防潮性与机械强度。

可见，每一步工艺偏差都可能影响最终耐压性能，因此高压电容的生产良率通常低于普通电容，成本也更高。

2. 高压贴片电容的 “高压” 定义与规格范围

高压的界定是相对传统贴片电容（通常≤25V）而言的，具体可分为：

• 常规高压：50V、100V、200V、250V、300V、400V、500V、630V—— 多用于 LED 驱动电源、安防摄像头电源等场景，比如 400V/10nF 电容常用于 AC-DC 转换器的整流滤波。

• 中高压：1000V、1500V、2000V、2500V—— 适配医疗高频设备、光伏逆变器，例如 2000V/1nF 电容用于高压信号耦合。

• 高压：3000V、4500V、5000V 及以上（特殊型号可达 10kV）—— 用于高压测试仪器、电力系统绝缘监测，如 5000V/220pF 电容用于避雷器校准电路。

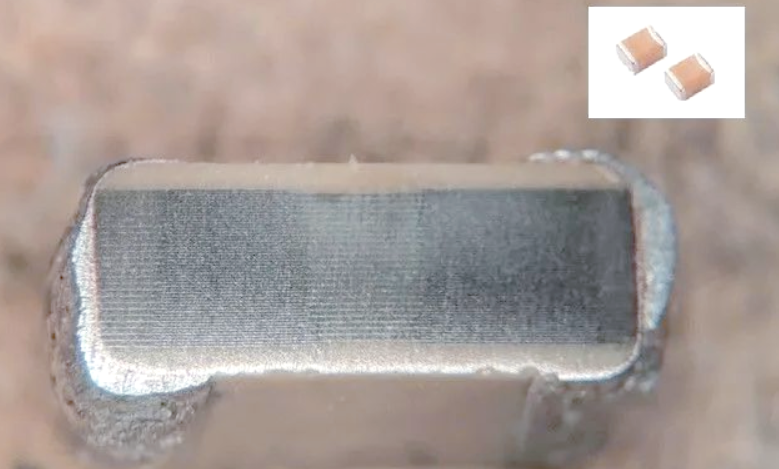

关键特性：电压越高，电容体积通常越大。这是因为高压需要更厚的介质层（耐压与介质厚度成正比），而容值与介质厚度成反比 —— 若需在高压下保持较大容值，需增大极板面积，最终导致封装尺寸增加。

3. 高压贴片电容的封装规格

高压电容因介质层较厚，封装尺寸普遍大于同容值的低压电容，常见英制封装及对应公制尺寸如下：

• 0805（2.0×1.25mm）：多为 50-200V，适用于小型化高压模块（如无人机电源）。

• 1206（3.2×1.6mm）：覆盖 50-630V，是工业控制板的常用规格。

• 1210（3.2×2.5mm）、1812（4.5×3.2mm）：适配 1000-2500V，用于医疗设备、逆变器。

• 2220（5.6×5.0mm）及以上：多用于 3000V 以上高压场景，如电力设备。

选型时需结合空间限制与散热需求 —— 高压电容工作时可能因漏电流产生热量，大封装更利于散热，延长寿命。
