HU5911是一款工作于2.7V到6.5V的PFM升压型多
节电池充电控制集成电路。HU5911采用恒流和准
恒压模式(Quasi-CVTM)对电池进行充电管理，内部
集成有基准电压源，电感电流检测单元，控制电
路和片外场效应晶体管驱动电路等，具有外部元
件少，电路简单等优点。
当接通输入电源后，HU5911进入充电状态，控制
片外N沟道MOSFET导通，电感电流上升，当上升
到外部电流检测电阻设置的上限时，片外N沟道
MOSFET截止，电感电流下降，电感中的能量转
移到电池中。当电感电流下降到外部电流检测电
阻设置的下限时，片外N沟道MOSFET再次导通，
如此循环。当FB管脚电压第一次达到内部设置的
1.205V(典型值)时，HU5911进入准恒压充电模式，
以较小电流对电池充电。只有当FB管脚电压第二
次达到1.205V时，充电过程才结束，片外N沟道
MOSFET保持截止状态。当FB管脚电压下降到再
充电阈值时，HU5911再次进入充电状态。HU5911最
高工作频率可达1MHz，工作温度范围从－40℃到
＋85℃。

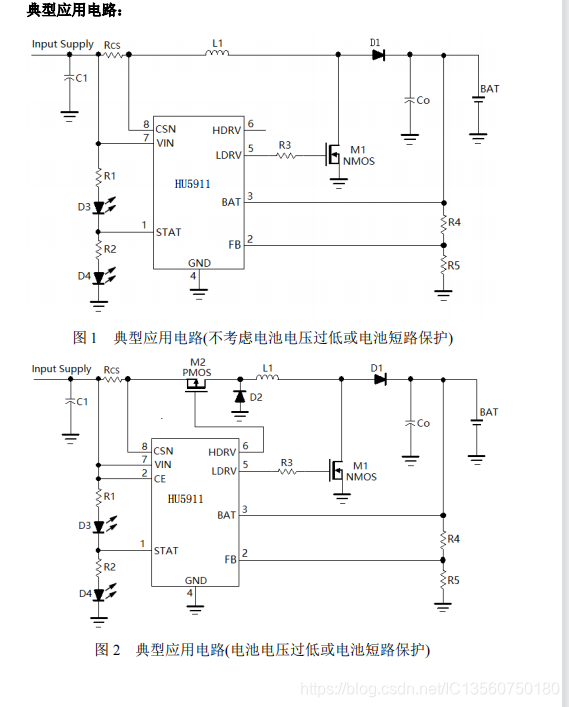

当电池电压低于输入电压或电池短路时，HU5911
在片外N沟道MOSFET和P沟道MOSFET的共同作
用下，用较小电流继续对电池充电，对电池起到
保护作用。
其他功能包括CMOS状态指示输出端等。
HU5911采用8管脚的SOP8封装。
应用：
⚫ 多节电池充电控制
⚫ 适用于锂电池，磷酸铁锂电池和铅酸
电池等充电控制应用
⚫ 各种小家电
⚫ POS 机，音响等 ⚫ 独立充电器
