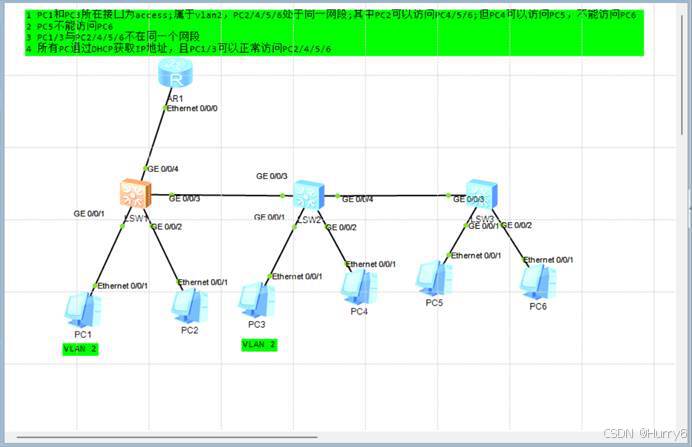

一.实验拓扑:
二.实验需求
- 1、PC1和PC3所在接口为access接口,属于VLAN 2
- 2、PC2/4/5/6处于同一网段
- 其中PC2可以访问PC4/5/6
- PC4可以访问PC5不能访问PC6
- PC5不能访问PC6
- 3、PC1/3和PC2/4/5/6不在一个网段,且可以正常通讯
-
4、所有PC通过DHCP获取IP地址,且PC1/3可以正常访问PC2/4/5/6
三.实验步骤
实验需求解读
- 首先PC1和PC3所在接口为access接口,属于VLAN 2,那么首先需求在SW1和SW2创建VLAN2,并且配置对应连接PC的接口链路类型为Access并放通VLAN 2
<Huawei>sys
[Huawei]sys sw1
[sw1]vlan 2
[sw1-vlan2]int g 0/0/1
[sw1-GigabitEthernet0/0/1]port link-type access
[sw1-GigabitEthernet0/0/1]port default vlan 2
[Huawei]sys sw2
[sw2]vlan 2
[sw2-vlan2]int g 0/0/1
[sw2-GigabitEthernet0/0/1]port link-type access
[sw2-GigabitEthernet0/0/1]port default vlan 2
- PC2/4/5/6处于同一网段,其中PC2可以访问PC4/5/6,PC4可以访问PC5不能访问PC6,PC5不能访问PC6
该需求需要通过配置VLAN标签,来达到控制二层流量转发的目的,
所以首先所有设备均需要创建VLAN 3 4 5 6
<SW1> system-view
[SW1] vlan batch 3 4 5 6
<SW2> system-view
[SW2] vlan batch 3 4 5 6
<SW3> system-view
[SW3] vlan batch 2 3 4 5 6
2.1 PC2可以访问PC4/5/6(PC1/3),首先利用接口PVID将PC2划分到VLAN3,能够访问PC4/5/6(PC1/3)那么就意味着PC2接口必须放通VLAN 2 3 4 5 6
并且因为是连接PC的接口所以必须保证流量不携带VLAN标签,所以选择将接口链路类型配置为hybrid,并且接口PVID配置为VLAN3
并放通不携带标签的数据
[SW1] interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2] port link-type hybrid
[SW1-GigabitEthernet0/0/2] port hybrid pvid vlan 3
[SW1-GigabitEthernet0/0/2] port hybrid untagged vlan 2 3 4 5 6 # 允许PC2访问其他设备(剥离标签)
2.2 PC4可以访问PC5(PC1/2/3)不能访问PC6——同理需要将PC4对应接口PVID配置为VLAN4,并将接口链路类型配置为hybrid,并放通不携带标签的数据,这里不能放通VLAN6的数据,因为PC4不能访问PC6
[SW2] interface GigabitEthernet 0/0/2 [SW2-GigabitEthernet0/0/2] port link-type hybrid
[SW2-GigabitEthernet0/0/2] port hybrid pvid vlan 4
[SW2-GigabitEthernet0/0/2] port hybrid untagged vlan 2 3 4 5
2.3 PC5不能访问PC6
需要将PC5对应接口PVID配置为VLAN5,并将接口链路类型配置为hybrid,并放通不携带标签的数据,这里不能放通VLAN6的数据,因为PC5不能访问PC6
[SW3] interface GigabitEthernet 0/0/1 [SW3-GigabitEthernet0/0/1] port link-type hybrid [SW3-GigabitEthernet0/0/1] port hybrid pvid vlan 5 [SW3-GigabitEthernet0/0/1] port hybrid untagged vlan 2 3 4 5
需要将PC6对应接口PVID配置为VLAN6,并将接口链路类型配置为hybrid,并放通不携带标签的数据,这里不能放通VLAN4 5的数据,因为PC6不允许访问PC4 PC5
[SW3] interface GigabitEthernet 0/0/2
[SW3-GigabitEthernet0/0/2] port link-type hybrid
[SW3-GigabitEthernet0/0/2] port hybrid pvid vlan 6
[SW3-GigabitEthernet0/0/2] port hybrid untagged vlan 2 3 6
2.4同时因为需要利用VLAN标签控制二层流量,那么必须对数据进行区分,所以所有交换机相连链路均配置TRUNK并放通VALN 2 3 4 5 6
[SW1] interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3] port link-type trunk
[SW1-GigabitEthernet0/0/3] port trunk allow-pass vlan 2 3 4 5 6 # 透传所有VLAN流量
[SW2] interface GigabitEthernet 0/0/3
[SW2-GigabitEthernet0/0/3] port link-type trunk
[SW2-GigabitEthernet0/0/3] port trunk allow-pass vlan 2 3 4 5 6
[SW2] interface GigabitEthernet 0/0/4
[SW2-GigabitEthernet0/0/4] port link-type trunk
[SW2-GigabitEthernet0/0/4] port trunk allow-pass vlan 2 3 4 5 6
[SW3] interface GigabitEthernet 0/0/3
[SW3-GigabitEthernet0/0/3] port link-type trunk
[SW3-GigabitEthernet0/0/3] port trunk allow-pass vlan 2 3 4 5 6

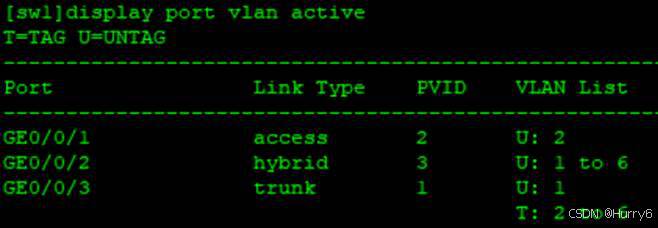

SW-1配置截图

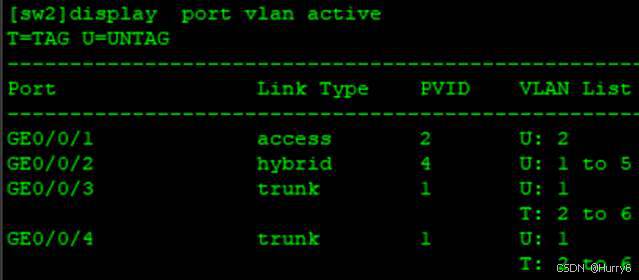

SW-2配置截图

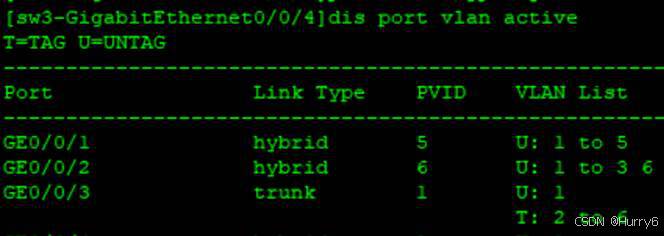

SW3-配置截图
- 所有PC通过DHCP获取IP地址,且PC1/3可以正常访问PC2/4/5/6
实验需求解读
因为网络中存在两个广播域(其中PC1/PC3属于一个广播域,其中PC2/4/5/6 属于一个广播域)所以路由器需要两个接口分别服务两个广播域,这里简单规划网络:
PC2/4/5/6—192.168.1.0/24
PC1/PC3—192.168.2.0/24
并且为了满足所有PC均可通过DHCP获取IP地址需求,选择路由器物理接口服务与PC2/4/5/6,选择路由器子接口服务PC1/PC3
配置
3.2.1路由器接口配置IP地址
[AR1]dhcp enable
[AR1] interface GigabitEthernet0/0/0
[AR1-GigabitEthernet0/0/0] ip address 192.168.1.254 24
[AR1-GigabitEthernet0/0/0] dhcp select interface # 关联接口地址池
[AR1] interface GigabitEthernet0/0/0.2
[AR1-GigabitEthernet0/0/0.2] dot1q termination vid 2 # 关联VLAN 2
[AR1-GigabitEthernet0/0/0.2] ip address 192.168.2.254 24
[AR1-GigabitEthernet0/0/0.2] arp broadcast enable # 允许ARP广播
[AR1-GigabitEthernet0/0/0.2] dhcp select interface

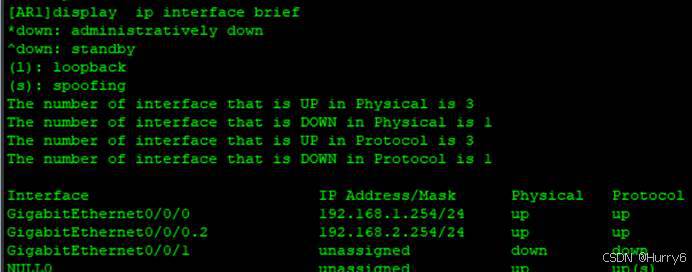

<R1>display ip interface brief
3.2.2配置DHCP服务,这里需要创建两个地址池塘

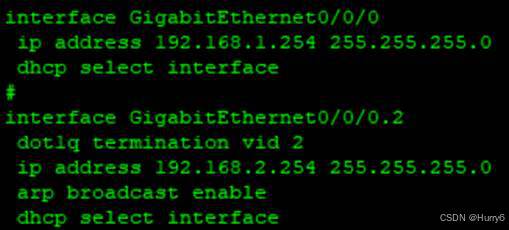

[R1]display current-configuration ---查看设备所有配置中截图DHCP地址池塘相关配置
重难点:交换机和路由器相连接口的处理,首先该接口需要放通PC123456的数据来到路由器,所以必须放通多股VLAN数据流,并且宏观上仅存在两个广播域的数据,所以选择让PC1/3属于VLAN2的数据依然携带标签转发,来到路由器接口会自动匹配子接口(子接口属于valn 2),PC2456的数据在放通时不携带标签转发,那么将视为纯粹的DHCP数据包将关联物理接口,就类似在没有VLAN之前PC获取IP地址的流程
[sw1]interface GigabitEthernet 0/0/4
[sw1-GigabitEthernet0/0/4]port link-type hybrid
[sw1-GigabitEthernet0/0/4]port hybrid untagged vlan 3 4 5 6
[sw1-GigabitEthernet0/0/4]port hybrid tagged vlan 2
四.结果验证

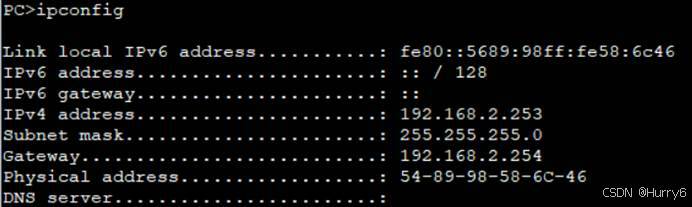

PC1

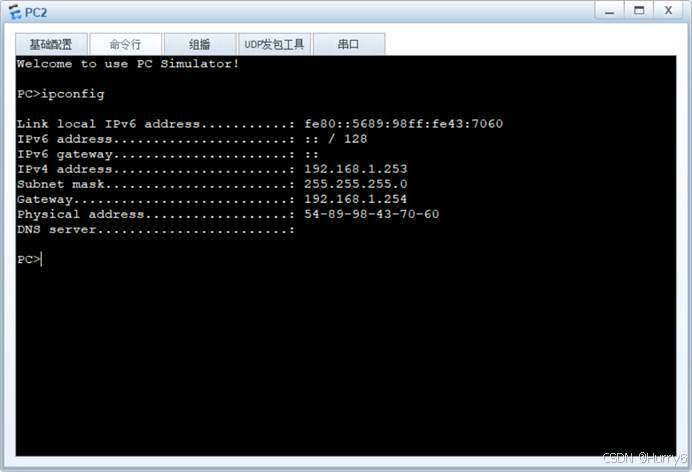

PC2

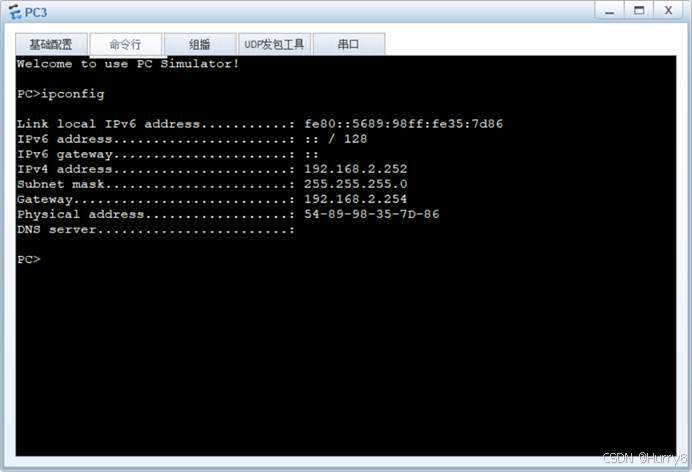

PC3

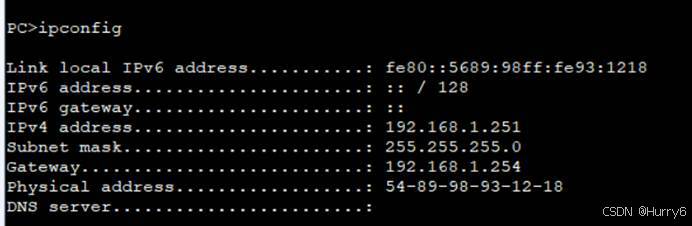

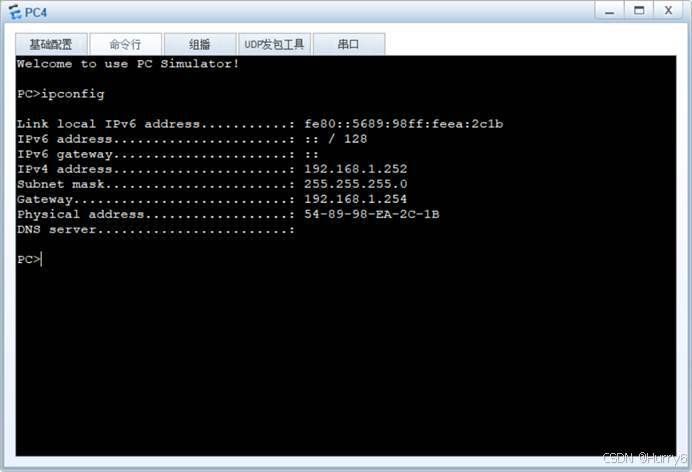

PC4

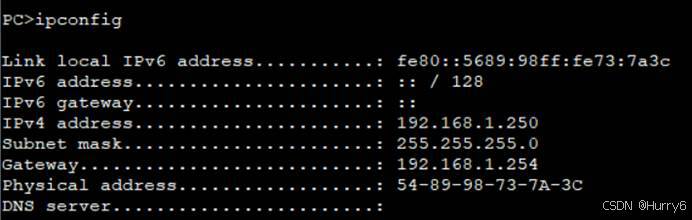

PC5
PC6
测试连通性

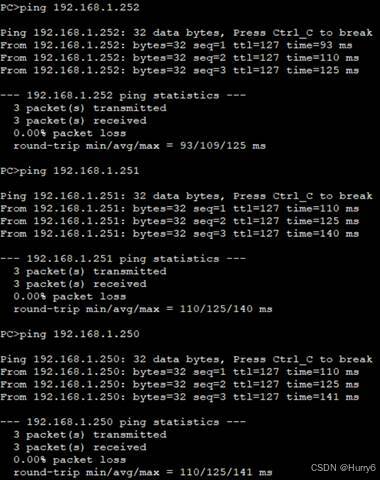

PC1-可以正常访问PC3/PC6(PC245)-示例

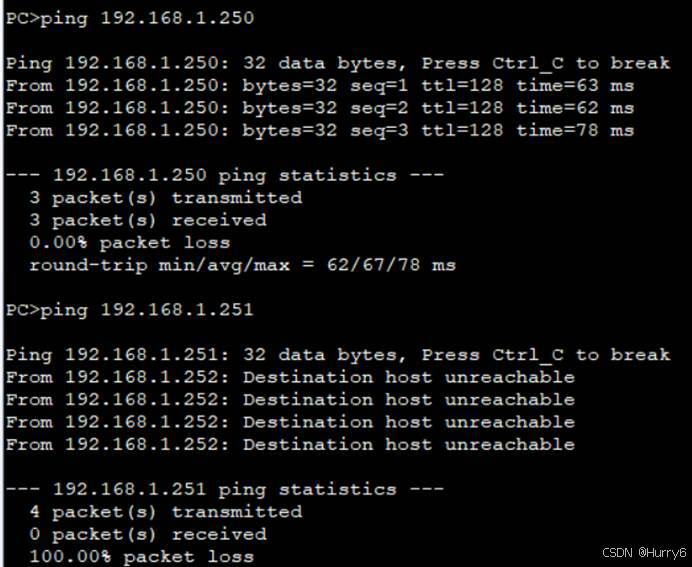

PC4可以访问PC5不能访问PC6

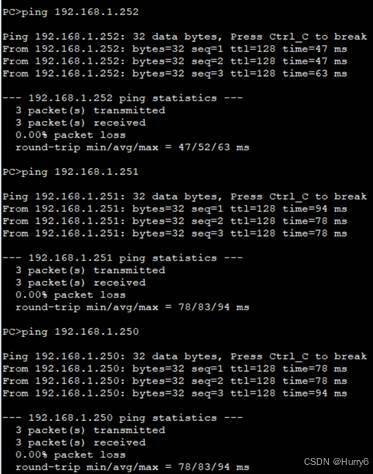

PC2可以访问PC4/5/6

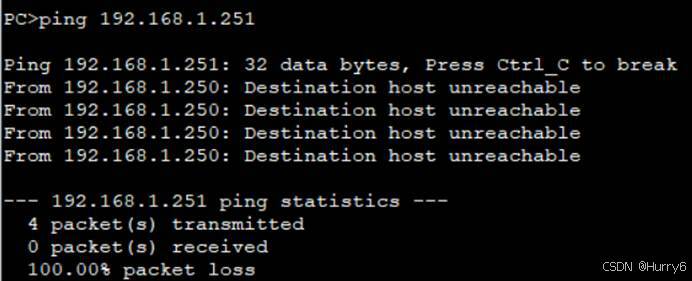

PC5不能访问PC6
