手机投屏的PD芯片选型指南：LDR6500D如何实现DP信号稳定输出

LDR6500D通过Type - C接口实现手机到DP接口单向视频传输技术解析

引言

在当下数字化发展进程中，投屏技术在设备互联和视觉内容共享方面发挥着关键作用。对于工程师而言，了解如何利用PD（Power Delivery）芯片，特别是集成Type - C接口与DisplayPort（DP）转换功能的芯片，实现手机至外设的单向视频传输，具有重要的实际意义。本文将深入剖析LDR6500D借助Type - C接口把手机转变为DP信号源，进而驱动外设显示的技术细节。

一、PD芯片与Type - C接口技术原理

（一）PD芯片核心功能

PD芯片作为USB - C接口标准的核心，是实现高功率充电和高速数据传输的关键。它基于先进的电路设计和协议算法，能够精准控制电流和电压，支持高电流、高电压的快速充电模式。同时，在数据传输方面，PD芯片具备强大的协议处理能力，可高效协调设备间的数据交互。

（二）Type - C接口优势

Type - C接口凭借其独特的正反可插设计，极大地提升了用户使用的便捷性。在电气性能上，它拥有出色的数据传输速率，能够满足高速数据和视频信号的传输需求。此外，Type - C接口的充电效率高，支持多种充电协议，成为智能手机等移动设备的主流接口选择。

二、Type - C至DP的单向转换机制剖析

（一）协议兼容性要求

LDR6500D内置的PD芯片需同时支持USB PD协议和DisplayPort Alt Mode。USB PD协议在整个系统中负责充电和数据传输的协商过程。它通过一系列的握手信号和数据包交换，与设备和外设进行通信，确定充电参数和数据传输模式。DisplayPort Alt Mode则是实现Type - C接口向DP信号转换的关键协议。它允许Type - C接口在特定模式下模拟DP接口的功能，专注于视频信号的传输。

（二）硬件设计要点

在硬件层面，LDR6500D集成了多个关键电路模块。信号转换电路是核心模块之一，它采用先进的信号处理技术，将手机输出的视频信号进行格式转换，使其符合DP接口的信号标准。时钟生成电路则为信号处理和传输提供稳定的时钟信号，确保视频信号的同步和稳定。此外，还包括连接检测电路，用于实时监测Type - C接口的连接状态，当检测到外设连接后，及时触发相应的模式切换。

（三）软件配置策略

软件配置在整个系统中起着至关重要的作用。工程师可以通过软件对DP模式的参数进行精确设定，如分辨率、刷新率等。根据不同外设的显示能力和用户需求，灵活调整这些参数，以达到最佳的显示效果。同时，软件还负责处理与外设之间的通信协议，确保数据传输的顺畅和稳定。通过协议解析和错误处理机制，软件能够及时发现和解决数据传输过程中出现的问题。

三、单向视频传输的详细实现流程

（一）连接与初始化阶段

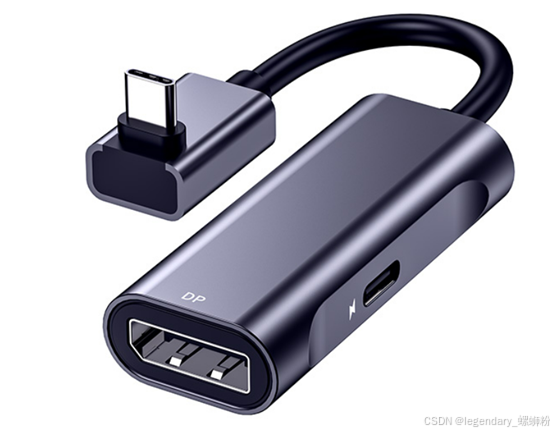

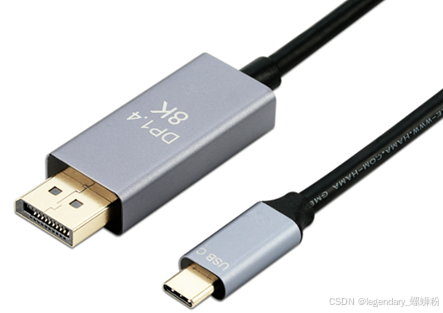

用户通过Type - C转DP转接头或线缆将手机与支持DP的外设（如显示器、投影仪）进行连接。LDR6500D内部的连接检测电路实时监测接口状态，当检测到连接后，自动启动初始化流程。初始化过程包括对芯片内部寄存器的配置、系统时钟的校准等操作，为后续的协议协商和数据传输做好准备。

（二）协议协商与模式切换过程

在初始化完成后，LDR6500D与外设进行协议协商。通过USB PD协议和DisplayPort Alt Mode，双方交换设备信息和能力参数，确定数据传输的具体模式和参数。例如，协商视频分辨率、刷新率、色彩深度等。协商完成后，LDR6500D迅速切换至DP模式，将内部电路和软件配置调整为适合视频信号传输的状态。

（三）视频信号传输阶段

协议协商和模式切换完成后，LDR6500D开始将手机发出的视频信号进行转换和处理。通过信号转换电路，将手机输出的视频信号转换为符合DP接口标准的信号，并通过Type - C接口传输至外设。外设接收到信号后，进行解码和显示处理，最终在屏幕上呈现出清晰的视频内容。

需要注意的是，尽管LDR6500D具备充电管理功能，但在单向视频传输场景中，其主要任务是确保视频信号的稳定传输。工程师在设计系统时，可根据实际需求另行配置充电方案，以避免充电功能对视频传输产生干扰。

综上所述，LDR6500D通过Type - C接口实现手机到DP接口的单向视频传输，是一个涉及硬件设计、协议兼容和软件配置的复杂过程。工程师深入了解这些技术细节，有助于优化系统设计，为用户提供更加稳定、高效的投屏体验。
