第一章、引言

本章节概述了VMware ESXi USB 直通技术，详细介绍了如何将物理 USB 设备连接到虚拟机，以如何启用 USB 直通的过程、其与 vMotion 的功能，并讨论了在虚拟化环境中有效使用 USB 直通的常见限制和注意事项

“USB直通”，顾名思义就是将物理设备从 ESXi 主机传递到在 vSphere 虚拟机内运行的客户操作系统。

第二章、升级准备

什么是 USB 设备直通？
USB 设备直通技术概述和限制
- 仲裁器
- 控制器
- 物理 USB 设备
USB 3.0 要求
启用 USB 设备直通
USB 设备直通和 vMotion
总结

第三章、什么是USB设备直通

在 VMware ESXi 主机中，可以通过 设备直通 将物理设备（如 USB 设备）直接透传给虚拟机。这样，虚拟机就可以直接使用这些设备的硬件功能，解决性能、硬件兼容性或特定需求的问题。

将 USB 设备直通到虚拟机的常见原因包括：

在虚拟机内使用物理 USB 设备读取或写入文件。
为虚拟机内的特定软件提供许可信息或加密狗（例如银行key或软件许可证密钥）。
某些工业控制、医疗设备或其他特定的硬件只支持通过 USB 接口与计算机通信。
许多企业级软件使用 USB 许可证狗（如 硬件加密密钥）来验证软件的授权

通过 USB 设备直通，虚拟机能够访问并使用物理 USB 设备，从而弥补虚拟化环境中硬件访问的不足。

第四章、USB设备直通技术概述和

我们讨论一下将物理 USB 设备连接到 ESXi 主机时 USB 直通功能的工作原理。

有三个要求使得 USB 直通机制成为可能：

仲裁器（Arbitrator）
控制器（Controller）
物理 USB 设备（Physical USB Device ）

1、仲裁器 Arbitrator

仲裁器是管理连接请求并路由 USB 设备流量的组件。此组件默认安装在 ESXi 主机上并启用。此组件扫描 USB 设备，然后管理与虚拟机的设备连接。所有 USB 设备流量均正确路由到 USB 物理设备所连接的虚拟机。它还可以防止其他虚拟机在特定虚拟机正在使用 USB 设备时使用该设备。

2、控制器 Controller

控制器以硬件和软件形式存在。首先，ESXi 主机本身必须具有物理 USB 硬件控制器才能实现 USB 连接和通信。虚拟 USB 控制器是物理控制器的虚拟化对应物，它将 USB 主机控制器功能虚拟化到虚拟机。每个虚拟机共有 8 个 USB 控制器可用。必须先在虚拟机上安装此控制器虚拟硬件组件，然后才能将 USB 设备从 ESXi 主机直通到虚拟机。

3、物理 USB 设备 Physical USB Device

USB直通必备的条件，您需要一个物理 USB 设备才能直通到虚拟机。最多可以将 20 个 USB 设备连接到单个虚拟机。这也是支持连接到单个 ESXi 主机的最大设备数量。

第五章、USB3.0要求

vSphere 5.5 patch 3 及更高版本引入了 USB 3.0 支持。除了长期存在的将 USB 设备从主机直通到客户机的功能外，对 USB 3.0 的支持还增加了将 USB 设备从客户端计算机直通到客户机虚拟机的功能。还有一个额外的虚拟机硬件要求。虚拟机必须配置 xHCI 控制器并使用 Windows 8/Windows Server 2012 及更高版本，或 Linux 内核 2.6.35 及更高版本的操作系统。

第六章、启用USB设备直通

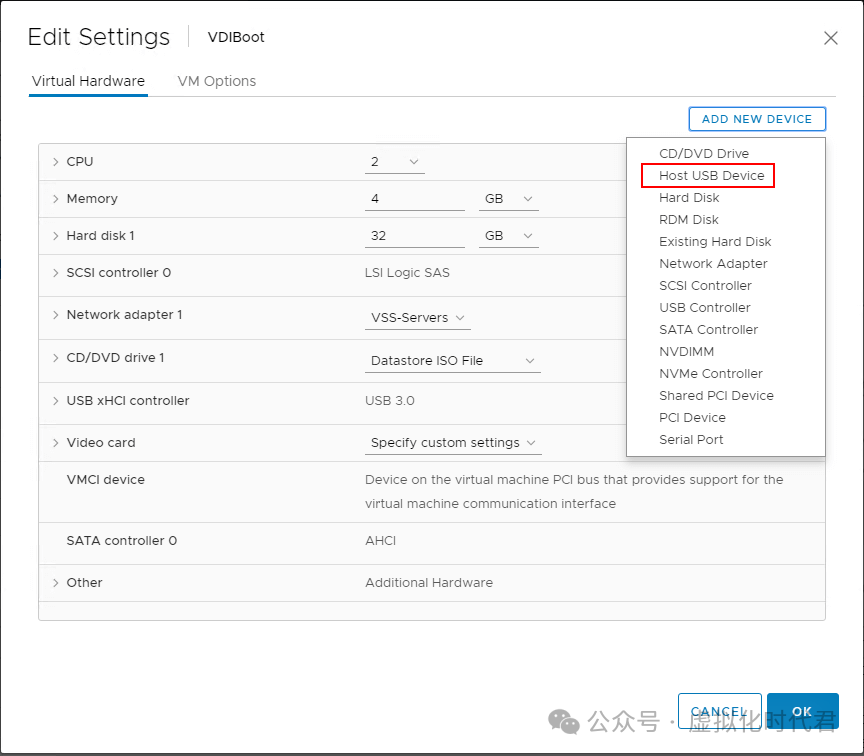

首先打开esxi或者vCenter，右键编辑虚拟机的设置。选择添加新设备 > 主机 USB 设备。

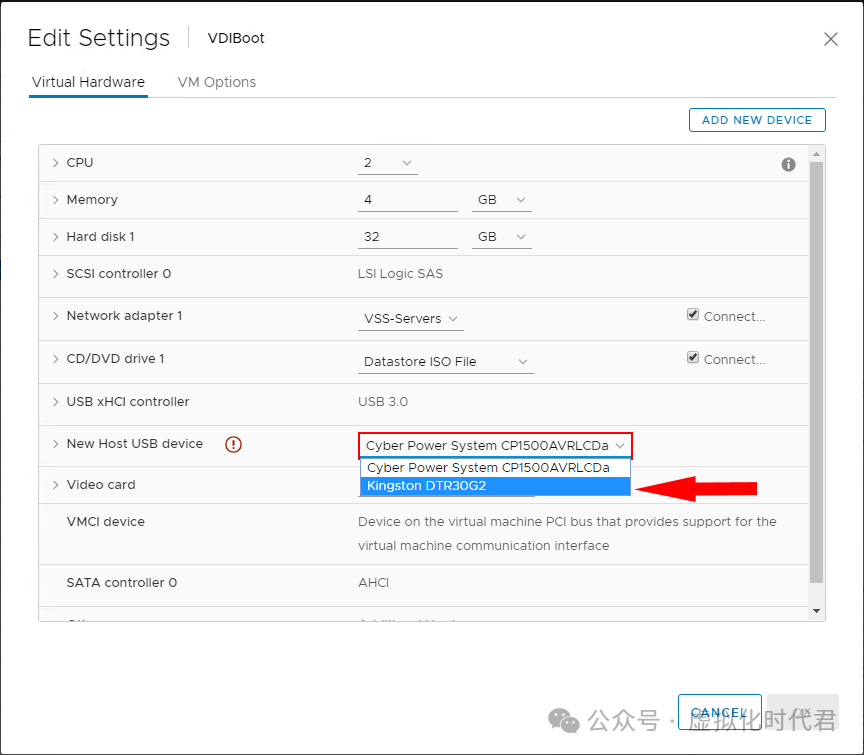

选择直通到虚拟机的新主机 USB 设备。如果您连接了多个设备，这些设备将显示在下拉菜单中，并且已连接的设备将以红色突出显示，如下所示。

第七章、USB设备直通和vMotion

你可以将虚拟机 vMotion 到另一台主机。然后通过在新主机 USB 设备的设置中指定在设备连接时支持 vMotion来配置。

为了实现这个目的：

按照以下方式配置 vMotion 设备
一旦虚拟机迁移到其他主机，任何暂停或关闭操作都将导致 USB 设备断开连接
Linux 可能会将 USB 设备重新挂载到文件系统上的其他位置
如果主机位于启用了 DPM 的 DRS 群集中，请为提供 USB 设备的特定主机禁用 DPM
要远程访问 USB 设备，主机必须能够在虚拟机 vMotion 之后通过管理网络进行通信。此外，IP 地址系列必须匹配。IPv4 将无法与 IPv6 管理 IP 地址通信，等等。

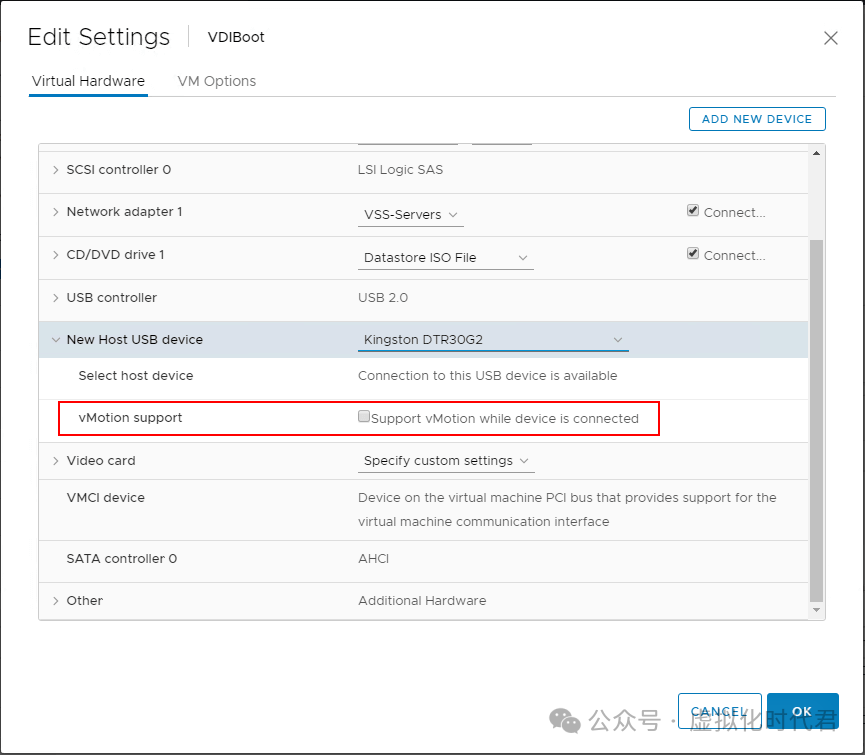

只需在该设置的复选框中打勾即可，启用对 USB 直通设备的 vMotion 支持

常见限制：

至少需要虚拟硬件版本 7。
每种类型只能向虚拟机添加一个 USB 控制器。
USB 仲裁器最多可以监控 15 个 USB 控制器。如果您的系统包含超过 15 个控制器，并且您将 USB 设备连接到这些控制器，则这些设备无法传递到虚拟机。
您必须先将 USB 控制器添加到虚拟机，然后才能添加 USB 设备。
您必须先从虚拟机中移除所有 USB 设备，然后才能移除控制器。

第八章、USB 设备有以下限制

一个虚拟机最多可以连接 20 个 USB 设备，但是每个唯一的 USB 设备一次只能连接到一个虚拟机。
不受支持的 USB 设备可能无法按预期与其他 ESXi/ESX 功能交互。有关受支持的 USB 设备的列表，请参见支持从 ESX 或 ESXi 主机到虚拟机的直通的 USB 设备型号 (1021345)。
热添加内存、CPU 或 PCI 设备之前，必须移除所有 USB 设备。热添加这些资源会断开 USB 设备连接，从而可能导致数据丢失。
当您暂停和恢复虚拟机时，USB 设备的行为就像已断开连接然后重新连接一样。
虚拟机无法从连接的 USB 设备启动。
