既然我们是从头开始的, 那我们就从 opencv 的安装开始吧, 主要环境为:

win10 1909 - 18363.720 版本
VS2017 15.9.22
QT 5.14.2
opencv 4.3.0

安装

由于 QT 默认的 C++ 编译器是 minGW, 而 opencv 编译好的 dll 文件和 lib 文件都是只有 vc14版本与vc15版本¹.

PS: 如果你使用 minGW 编译 opencv 的程序会会提示很多错误, 主要是编译得到的库不支持的原因, 这里要做对照, VS的版本可以是 VS2015或者 VS2017 对应 opencv 的 vc14和vc15目录, VS2019 暂时无法对应QT的版本, 所以一定要注意这里

个人喜欢的安装顺序是,

VS2017
QT
opencv

1. VS2017 安装

自从 VS 2017版本之后, 都是线上安装了, 对于以前的版本如VS2015,需要先下载一个 7G的 iso 文件, 再虚拟光驱的方式安装了, 省事不少.
微软官方-VS2017下载

在线安装安装文件只有几兆, 点击运行之后能够在线下载, 很快很快. 推荐这个方法来, 安装的时候建议勾选全部下载后安装.

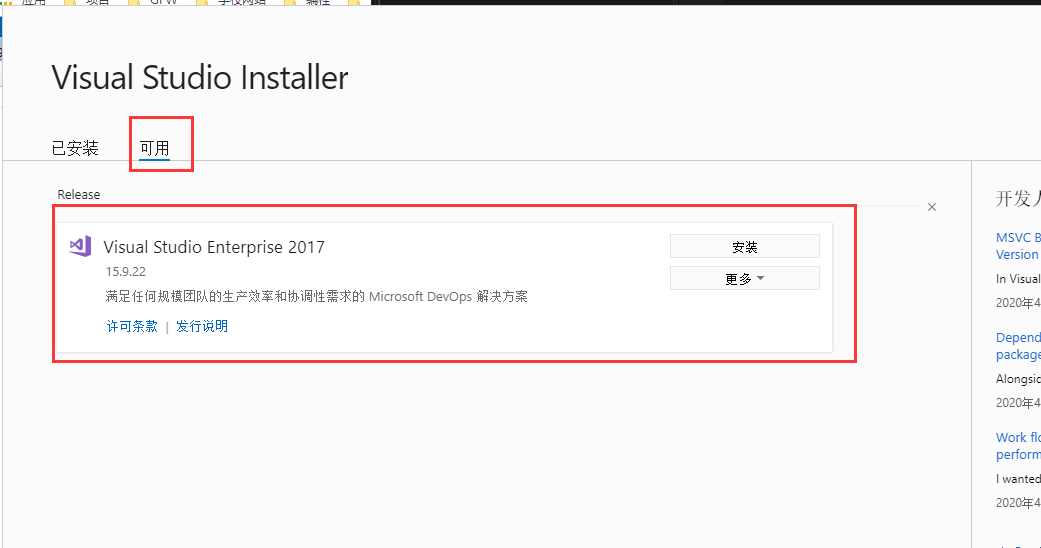

VS installer

我已经安装了 VS2017, 所以可以直接启动, 点击可用选择 VS2017 专业版本(VS2017 Professional) 或者社区(Community) 版本, 后者是免费的, 前者自己选择试用或者自己搜索方法,
具体的版本区别可以看《VS2017各版本区别_开发工具_大白的求知路-优快云博客》

VS 系列都比较大, 会安装很多依赖库, 如果C盘比较小的话, 建议安装在其他硬盘, 能够节省一点空间

其实在安装 VS之后, 我们就能进行opencv 的代码编写了, 具体的可以参考Win10, VS2017环境下OpenCV3.4.2的配置, 其实大部分的教程都是这么做的, 但是我们是做的更深入, 所以这里如果只是想使用 opencv 的可以参考链接进行
², 我们要做的是一个图像处理的平台, 所以要做的比较深入,

为了能够在QT 上调试程序, 可以参考这篇文章QT使用CDB调试程序, 介绍了

windows CDB 下载链接

先安装, 后面会介绍.

2. QT 安装

使用 QT官方 release下载相应版本的QT, 我们这里使用的是 QT5.14.2

一路 next , 如果需要必须登录的话, 就去注册一个, 以前好像能跳过的, 现在不能跳过了

如果出现必须启用一个资源库之类的提示, 就直接配置就好

临时资源组

QT的组件不需要全部选择,
选择你需要的部分就行了, 其实 MinGW 可以全部取消的 ,暂时先留着, , UWP是 win10 商店的, 其实没人用 , 自己考虑就好, 源代码不需要, QT的一堆组件其实只有不到20M, 都很小, 就都装上了, 如果感觉, 红框标出来的最好都勾选, 黄色标记的建议勾选, 其他的随意吧, 个人习惯,

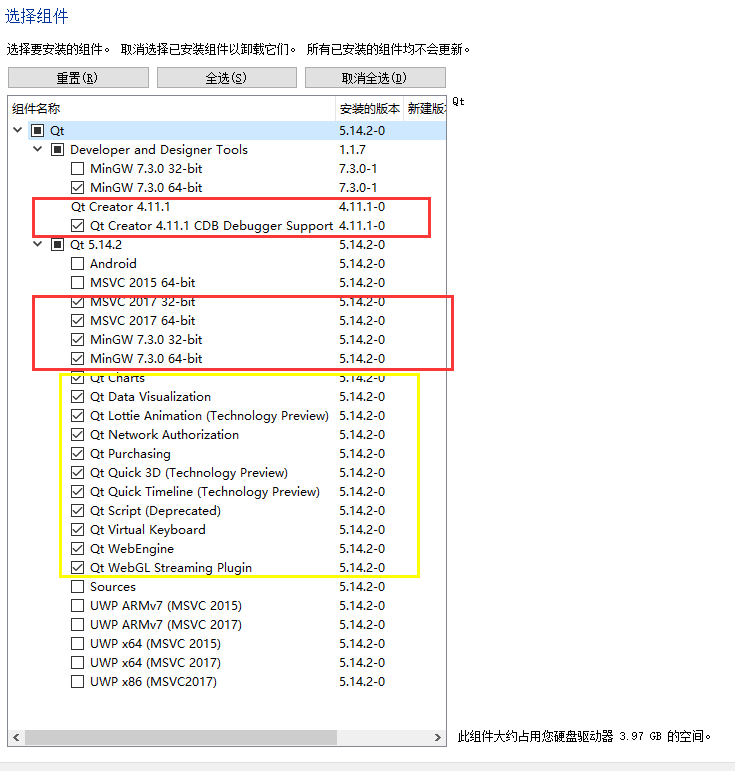

QT 组件选择

安装可以选择文件夹, 建议选择大点的空间, 我这样选择也是占有 3.6G 的空间, 全选可能有 10G,
其实安装完成之后可以去安装文件夹找到 MaintenanceTool.exe 的程序, 能够对QT 程序进行卸载, 自己可以查阅相关博客看到, 不做介绍.

完成安装之后, 我们打开 QTCreator ³

依次点击菜单栏上的 工具--选项--Kits--套件, 由于我们先安装VS, QT安装之后会自动检测到相应的版本, 如果失败, 前面会有红色感叹号或者黄色警告, 我们选择 Desktop Qt5.14.2 MSVC2017 64bit , 会列出来具体的参数信息, 我们尽量将 Compiler (编译器这里) 都选择 amd64 的编译器,

QT套件设置

在上面我们让安装了 CDB, 这里就是第二个箭头指出来的 cdb.exe, 不然此处无法选择, 就会是黄色的感叹号了, 也不能使用 QT 调试程序了,

PS: 只是不能在 MSVC2017 下调试程序 , cdb 配套 MSVC 编译器, GDB 配套 MinGW 里面的 gcc 和 g++ 编译器也能进行程序的调试, 只是如果配置这套工具链, 我们需要参考OpenCV+Qt+Win10开发环境配置这篇文章里面的步骤去编译 mingw 的opencv ,
我的设备需要编译将近一天时间才能完成, 太浪费时间了.

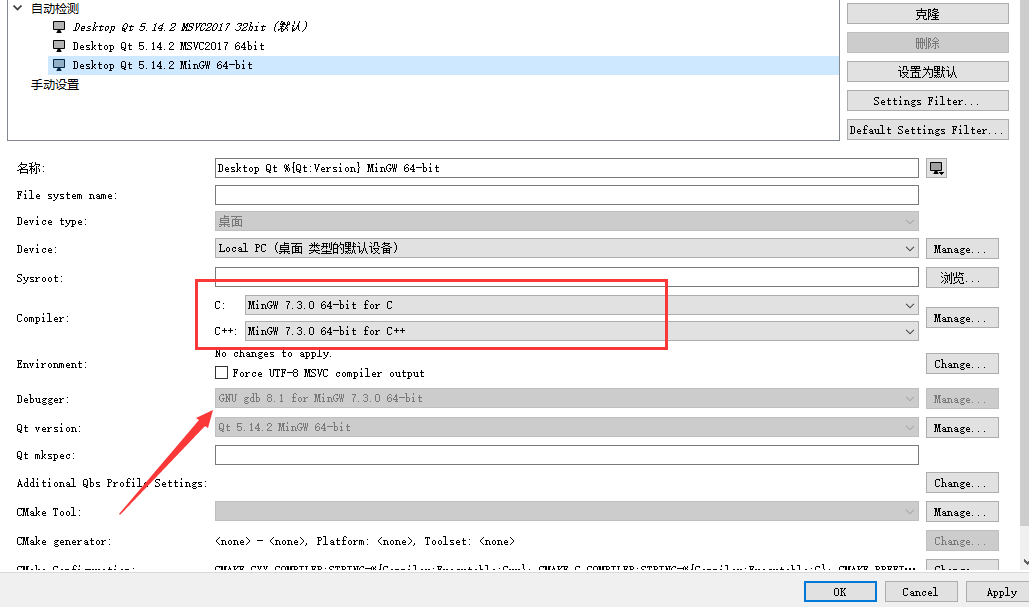

MinGW QT 调试

3. OpenCV 安装

opencv 可以在官方 release页面直接下载, 我们这里选择下载opencv4.3.0 windows 版本, 下载包有 202M

opencv 真的是越来越大了

opencv 的安装包其实就是一个自解压文件, 点击运行选择目的路径即可.

opencv430
+---build
|   +---bin
|   +---etc
|   |   +---haarcascades
|   |   +---lbpcascades
|   |   \---licenses
|   +---include
|   |   \---opencv2
|   |       +---calib3d
|   |       +---core
|   |       +---dnn
|   |       +---features2d
|   |       +---flann
|   |       +---gapi
|   |       +---highgui
|   |       +---imgcodecs
|   |       +---imgproc
|   |       +---ml
|   |       +---objdetect
|   |       +---photo
|   |       +---stitching
|   |       +---video
|   |       \---videoio
|   +---java
|   |   +---x64
|   |   \---x86
|   +---python
|   |   \---cv2
|   \---x64
|       +---vc14
|       |   +---bin
|       |   \---lib
|       \---vc15
|           +---bin
|           \---lib
\---sources
    +---3rdparty
    |   +---carotene
    |   +---cpufeatures
    |   +---ffmpeg
    |   +---include
    |   +---ippicv
    |   +---ittnotify
    |   +---libjasper
    |   +---libjpeg
    |   +---libjpeg-turbo
    |   +---libpng
    |   +---libtengine
    |   +---libtiff
    |   +---libwebp
    |   +---openexr
    |   +---openvx
    |   +---protobuf
    |   +---quirc
    |   +---tbb
    |   \---zlib
    |       \---patches
    +---apps
    |   +---annotation
    |   +---createsamples
    |   +---interactive-calibration
    |   +---traincascade
    |   +---version
    |   \---visualisation
    +---cmake
    |   +---android
    |   +---checks
    |   +---FindCUDA
    |   +---platforms
    |   \---templates
    +---data
    |   +---haarcascades
    |   +---haarcascades_cuda
    |   +---hogcascades
    |   +---lbpcascades
    |   \---vec_files
    +---doc
    |   +---images
    |   +---js_tutorials
    |   +---pattern_tools
    |   +---py_tutorials
    |   +---tools
    |   \---tutorials
    +---include
    |   \---opencv2
    +---modules
    |   +---calib3d
    |   +---core
    |   +---dnn
    |   +---features2d
    |   +---flann
    |   +---gapi
    |   +---highgui
    |   +---imgcodecs
    |   +---imgproc
    |   +---java
    |   +---js
    |   +---ml
    |   +---objdetect
    |   +---photo
    |   +---python
    |   +---stitching
    |   +---ts
    |   +---video
    |   +---videoio
    |   \---world
    +---platforms
    |   +---android
    |   +---ios
    |   +---js
    |   +---linux
    |   +---maven
    |   +---osx
    |   +---scripts
    |   +---wince
    |   +---winpack_dldt
    |   \---winrt
    \---samples

我们放置在了 F:\Vision\opencv430文件夹下面, 得到了上面的文件列表, 主要用到的库文件都是在 build 文件夹内, source 文件夹下面是源代码,

实际上我们在程序中需要用的只有这里需要的程序, 动态链接库 dll 文件, 静态库 lib 文件, 以及包含目录 include 文件夹,

opencv430
+---dll
|       opencv_videoio_ffmpeg430_64.dll
|       opencv_world430.dll
|       opencv_world430.pdb
|       opencv_world430d.dll
|       opencv_world430d.pdb
|
+---include
|   \---opencv2
|       +---calib3d
|       +---core
|       +---dnn
|       +---features2d
|       +---flann
|       +---gapi
|       +---highgui
|       +---imgcodecs
|       +---imgproc
|       +---ml
|       +---objdetect
|       +---photo
|       +---stitching
|       +---video
|       \---videoio
\---lib
        opencv_world430.lib
        opencv_world430d.lib

如果不是需要调试信息的话, dll 文件夹下面的 pdb 文件可以全部删除,
在忽略 dll 文件之后, 我将自己常用的 C++ 的依赖库都放在了 github上
SChen1024/CVDepend
有需要的可以去查看下载,

后续

到这里, 我们才算是完成了第一步的安装程序, 后面开始上手进行使用 opencv 了
