（机电控制技术）MATLAB的appdesigner设计一个界面显示仿真数据

本文链接：https://blog.youkuaiyun.com/Hughie999/article/details/130151182

本文介绍了如何使用MATLAB的AppDesigner创建一个简单的数据展示应用。通过设计界面布局，编写代码实现按钮点击后显示Simulink仿真数据。文中详细阐述了框架设计、代码编写，包括回调函数的添加和数据提取，以及最终的图形绘制和运行结果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1. 效果展示

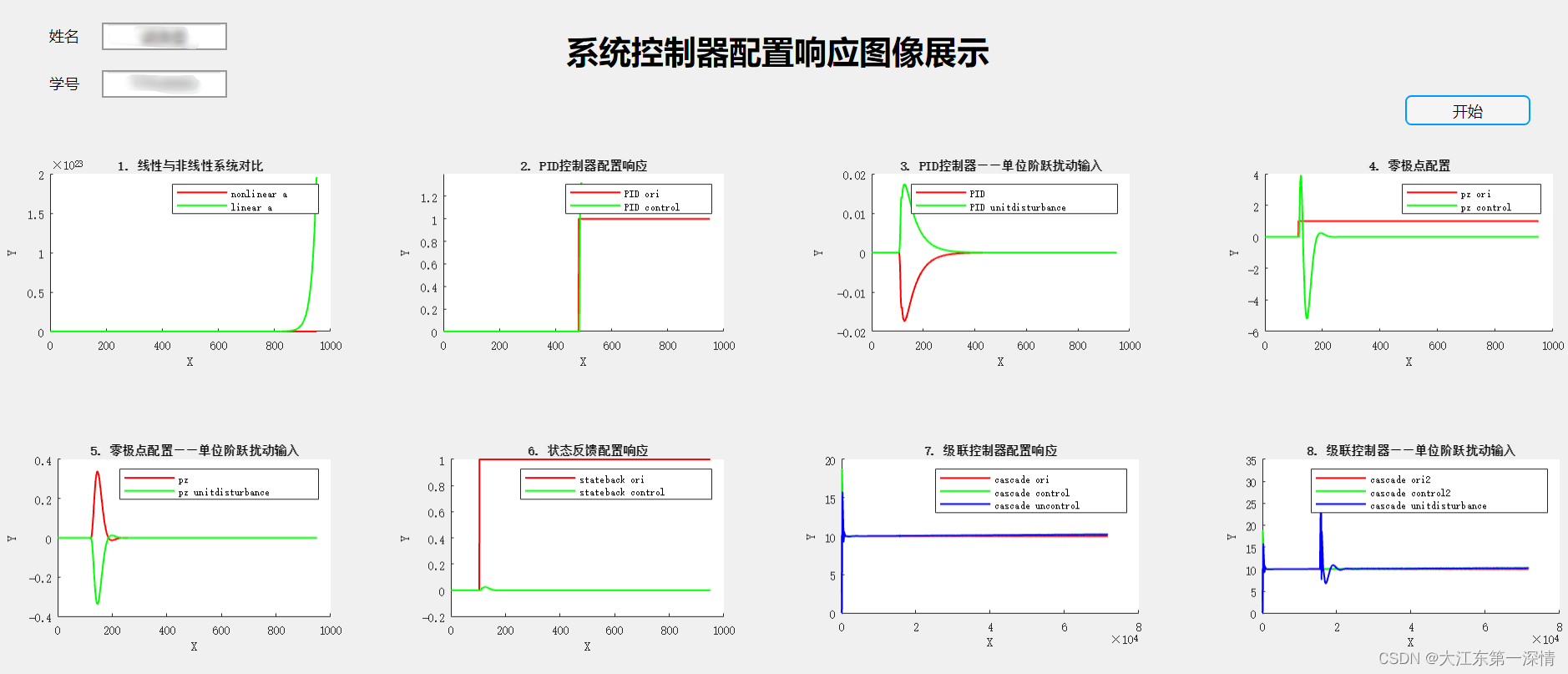

点击开始，显示数据：

2. 设计

2.1 框架设计

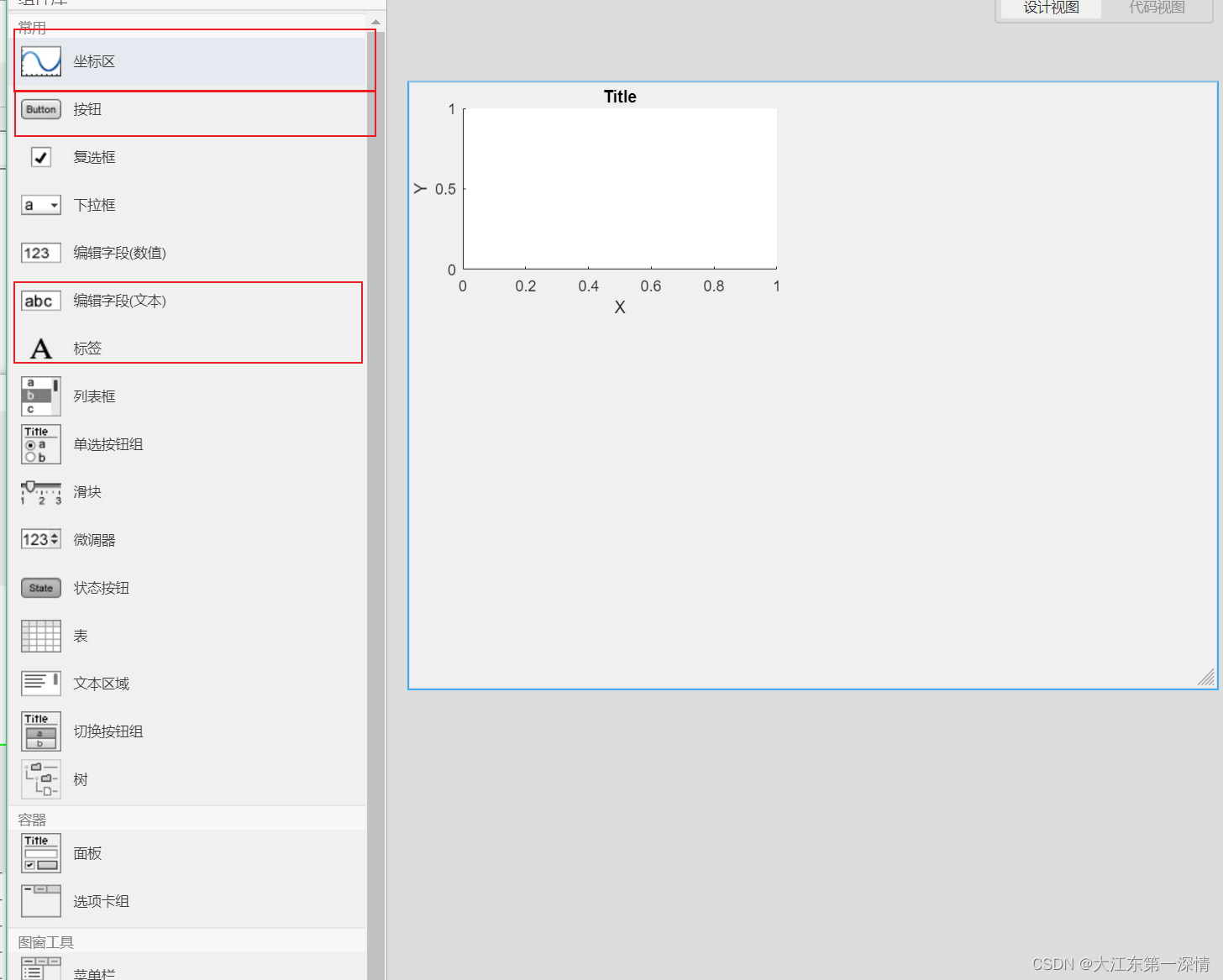

首先，搭建框架，输入appdesigner打开appdesigner界面，新建保存一个新的app，从左侧组件库拉出构件，如坐标区、编辑字段（姓名学号）、标签（大标题）和按钮（开始），然后自己进行相关排列布局：

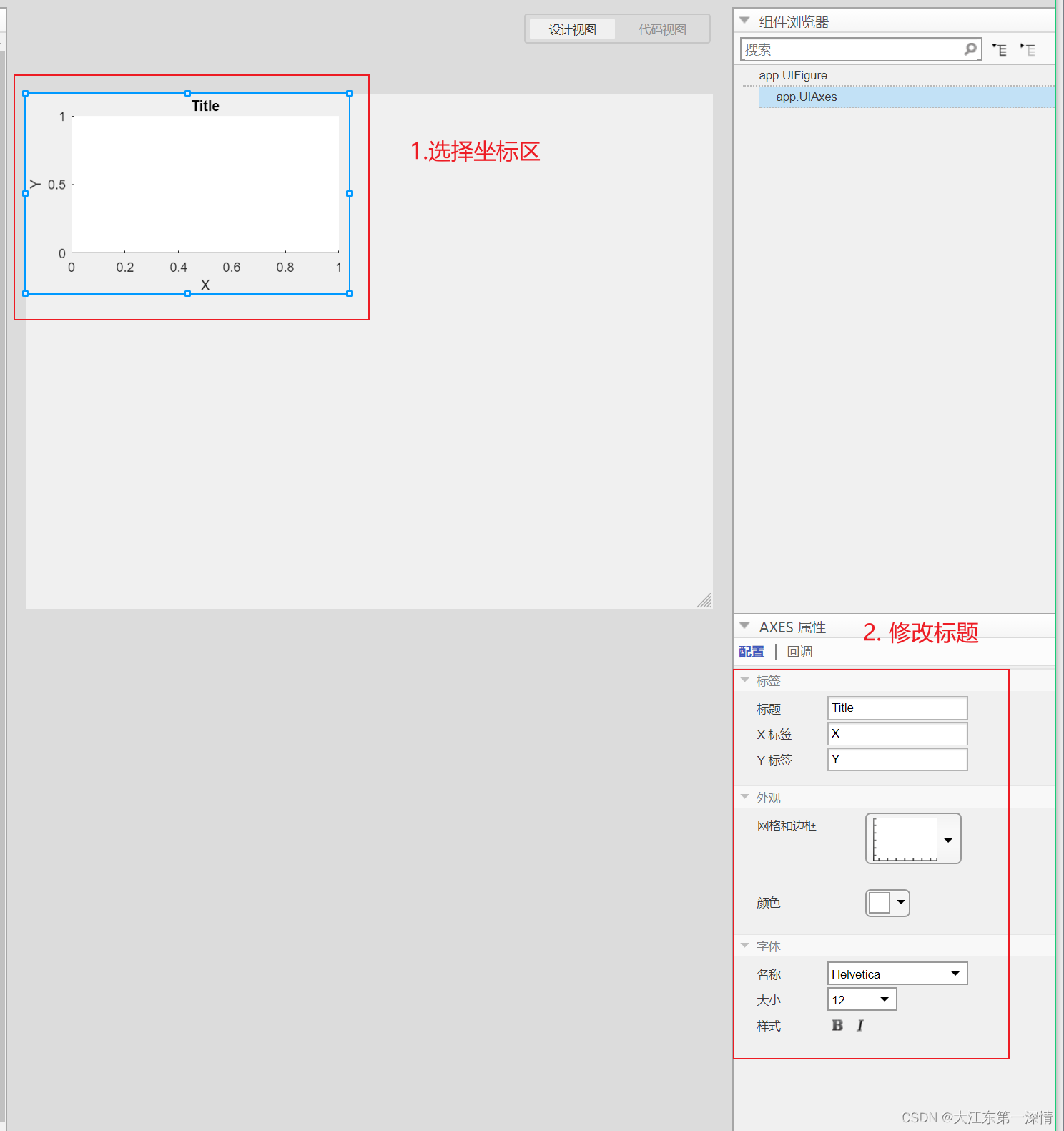

然后，点击每个构件，对每个构建的文字内容进行修改，例如坐标区的标题修改：

2.2 代码编写

2.2.1 代码视图

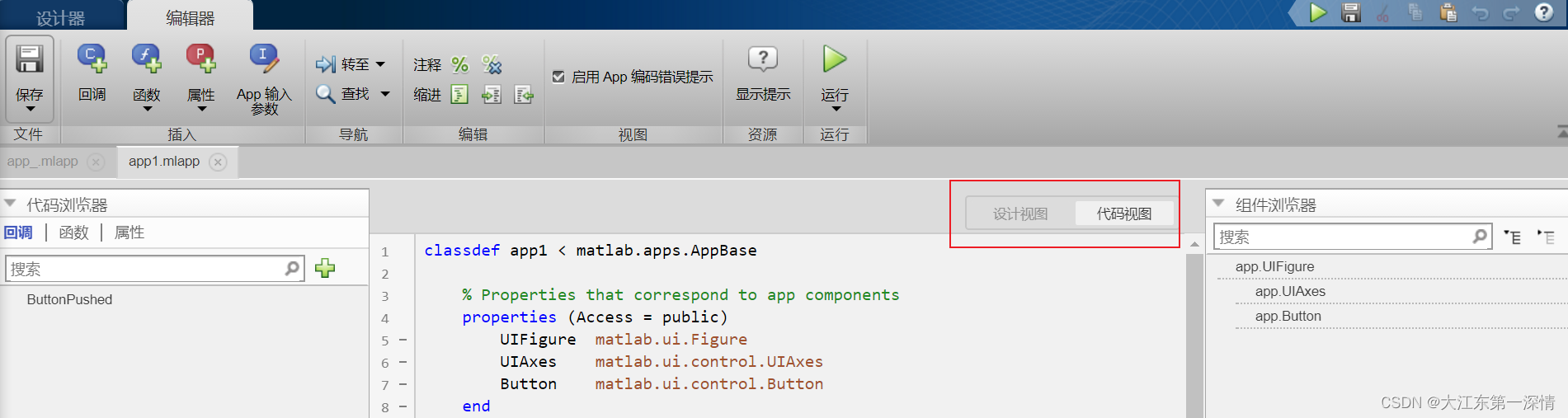

接着，去到代码视图，开始编写代码：

1. 在代码的前面部分，进行了参数定义：

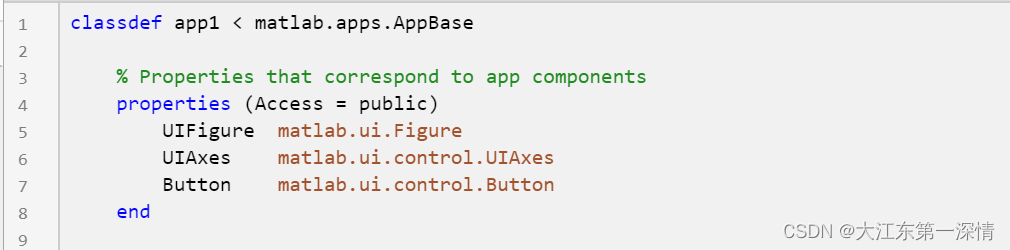

可以看到，我们有一个坐标区（UIAxes），一个按钮（Button）和一个底层图像（UIFigure），我们想要做的是：点击按钮，图像显示，这是很简单的一个过程。

2.2.2 添加回调函数

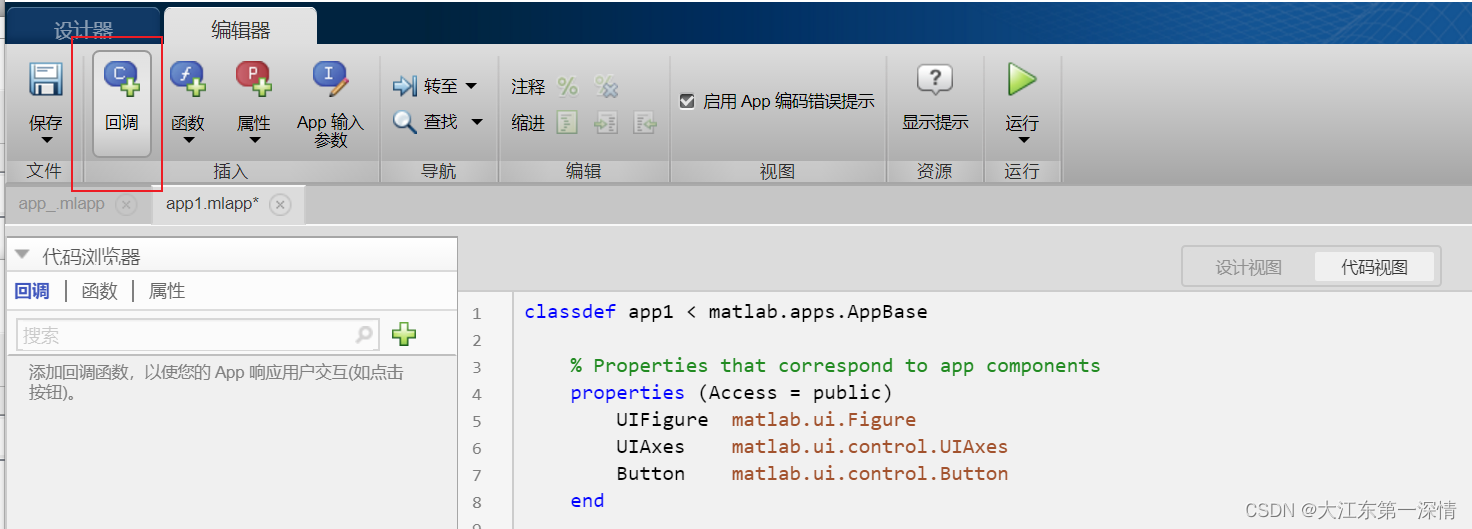

首先，点击左上角“编辑器”中的“回调”：

出现如下界面：

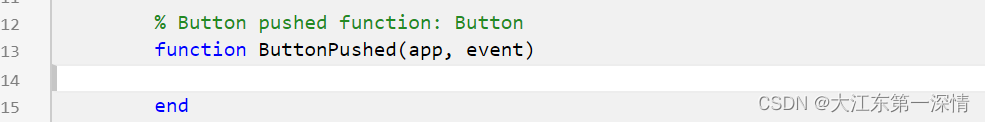

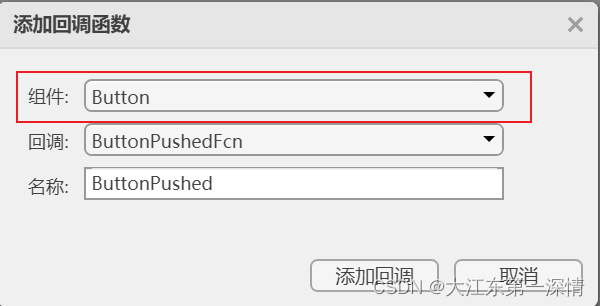

在组件中选择“Button”，再点击“添加回调”，得到一个回调函数：

我们就是要在这个回调函数中写我们想要执行的命令。

2.2.3. 编写代码

1. 获取数据“simout”

            %%PID数据提取
            PID_ori = evalin('base', 'simout1');
            PID_control = evalin('base', 'simout2');

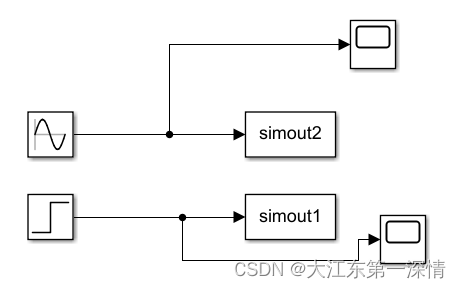

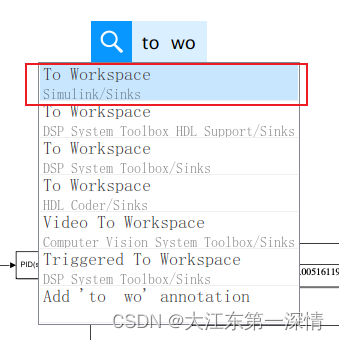

其中，“simout1”和“simout2”是我们从Simulink仿真中得到的仿真数据，在Simulink中双击左键，输入“To Workspace”，则可以得到“simout”模块，如下图所示：

将得到的数据与“simout”连接则可以输出，这里我们以一个“step”模块和“sine wave”模块的输入信号分别作为“simout”值：

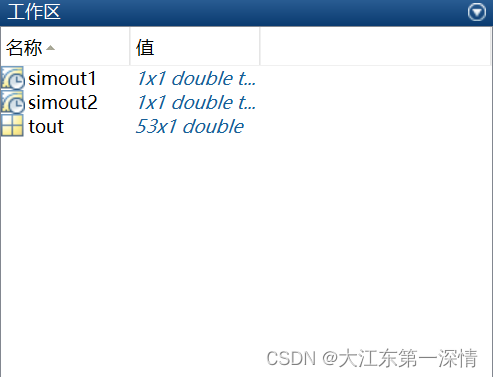

点击仿真按钮，去MATLAB的工作区查看，可以看到得到了两个参数：

2. 绘图

            %%数据展示
            plot(app.UIAxes,PID_ori.data , 'LineWidth',1, "Color",[1, 0 ,0]);
            hold(app.UIAxes, "on");
            plot(app.UIAxes, PID_control.data, "LineWidth",1,"Color",[0,1,0]);
            legend(app.UIAxes, ["PID ori", "PID control"]);

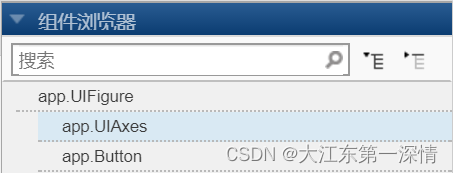

可以看到，还是使用plot函数，但是需要选择在哪一个“坐标区”上绘图，可以看到，这里我们是在“app.UIAxes”上绘图，这在我们“代码视图”的右边组件浏览器中可以看到名称：

当“坐标区”数量多于1时，系统会自动进行编码：app.UIAxes_2、app.UIAxes_3等。

hold on用法与.m文件一致；legend是图例。

3. 运行

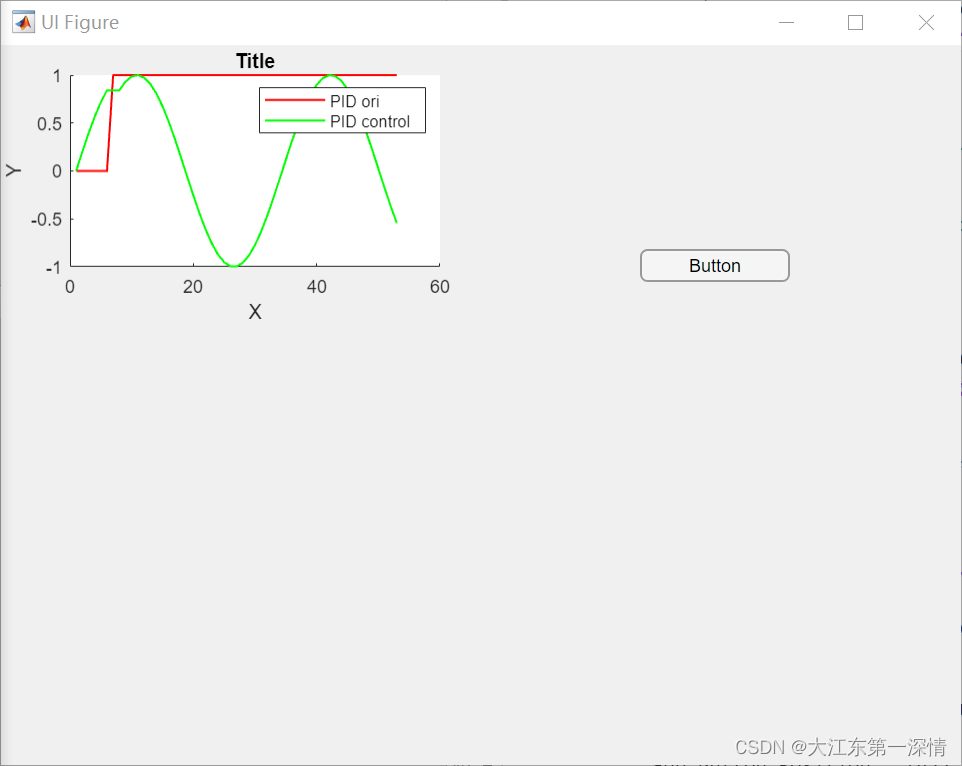

点击运行，结果如下所示：

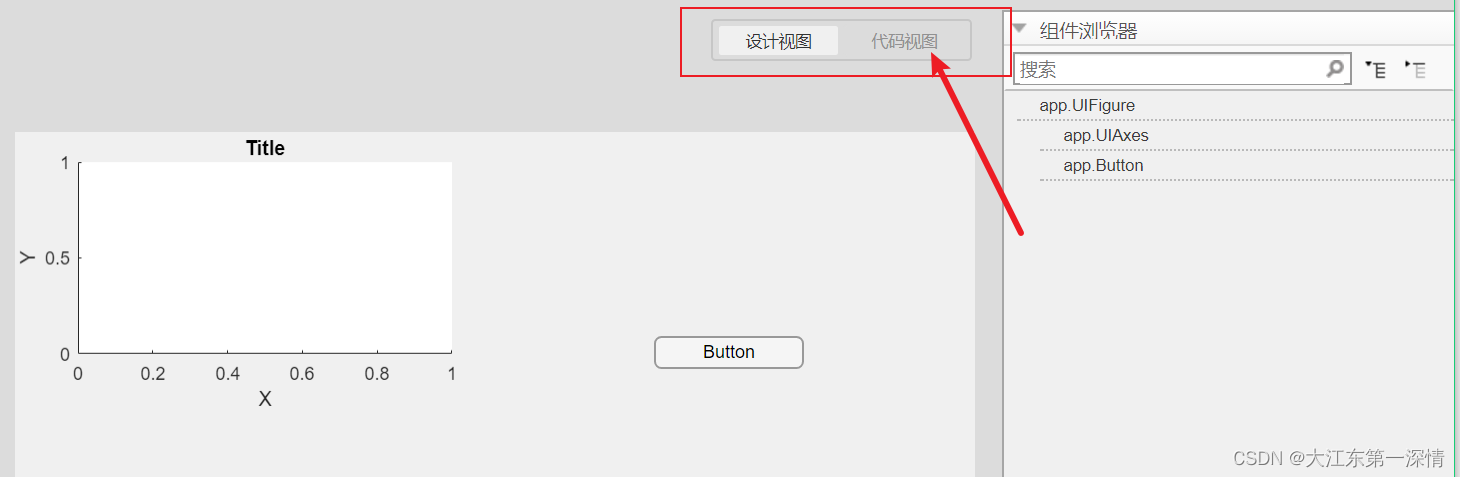

可以看到，运行成功，由于我并没有对位置进行规划之类的，所以UI有点惨不忍睹，如果想要修改，可以点击代码界面的右上角“设计视图”回到设计界面进行修改。

4. 总结

进行了一次简单的MATLAB的appdesigner用法讲解，设计了一个粗糙的UI界面，主要适用于一些小型课程设计的UI界面设计要求（这里是用于机电控制技术的Homework project），完全可以实现UI设计速成，有想法和改进欢迎进行联系交流，如果本篇文章对你有帮助，解决了你的疑惑或者问题，请不要吝啬你的点赞哦，谢谢！
