案例概况

**客户：**某龙头集装箱式电池储能系统制造商

应用产品：宏集eX700系列物联网HMI

**应用场景：**支持海康/大华摄像头取流显示

背景：船舶新能源化下的“隐形风险”

全球90%的贸易依赖海运，行业减排压力与日俱增。国际海事组织（IMO）提出的2030/2050减排目标，正推动船舶向电力与混合动力推进加速转型。

在这一趋势下，以锂离子电池为核心的集装箱式电池储能系统迅速成为主流方案，依靠模块化、高能量密度、灵活部署，广受船厂与系统集成商青睐。但与此同时，储能舱内也潜藏着高风险场景：

热失控：单电芯故障可能触发连锁反应
1500V高压电弧：绝缘失效会威胁人员生命
有毒气体泄漏：电解液泄漏可能影响船员健康

这些风险往往难以仅通过BMS（电池管理系统）的温度、电压等间接数据获知。运维工程师进入储能舱就像进入一个“黑箱”，一颗螺丝松动、一滴电解液渗漏都可能成为事故源，而传统传感器很难捕捉这些早期迹象。

法规驱动：CCS 明确要求“必须现场可视化监控”

洞察这一安全隐患后，中国船级社（CCS）在最新版《电池动力船舶规范》*中明确提出：

“第 7.2.3.5 条：应在箱式电源蓄电池舱内配置防爆摄像头以便于内部调试和查看，同时，应能在就地、驾驶室和远程岸基监测平台（如设有时）显示。”

这项规定有三层深意：

安全监控从“数据判断”升级为**“视频直观确认”**
“**现场显示”**是核心要求，运维人员必须借助摄像头，在进入舱内前先确认安全
强化主动安全理念：先确认再进入

*注:联系宏集团队获取最新版《电池动力船舶规范》文件

项目需求：HMI 必须支持海康/大华摄像头取流显示

国内某头部集装箱式储能系统制造商找到宏集科技，为他们的集装箱式电池储能系统推荐一款物联网HMI，希望可以实现以下功能：采集并显示储能系统的关键数据，同时最为关键的是要能显示储能系统中海康威视摄像头的监控画面，响应CCS最新海事规范要求。

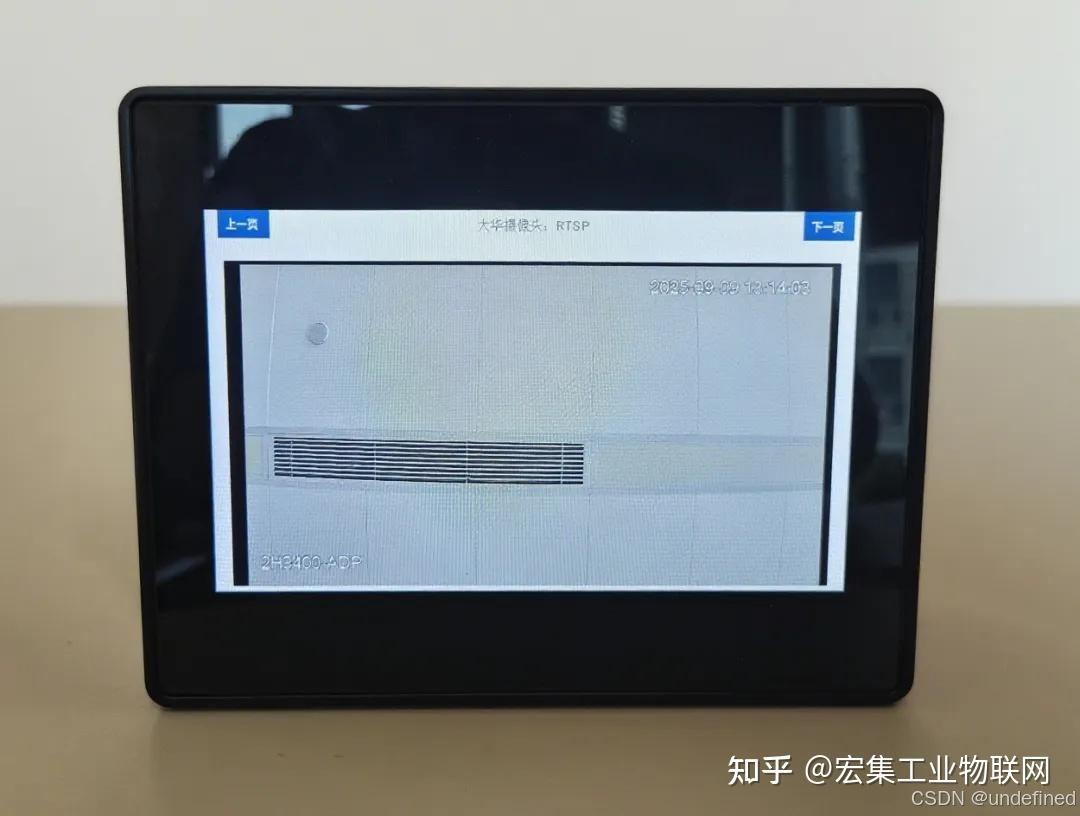

当运维人员进去前，可通过HMI的摄像头监控画面查看集装箱内的情况，确认安全后，再进入集装箱中进行相关运维和调试工作。

这对HMI提出了对协议、可视化、稳定性和视频取流能力的高要求。

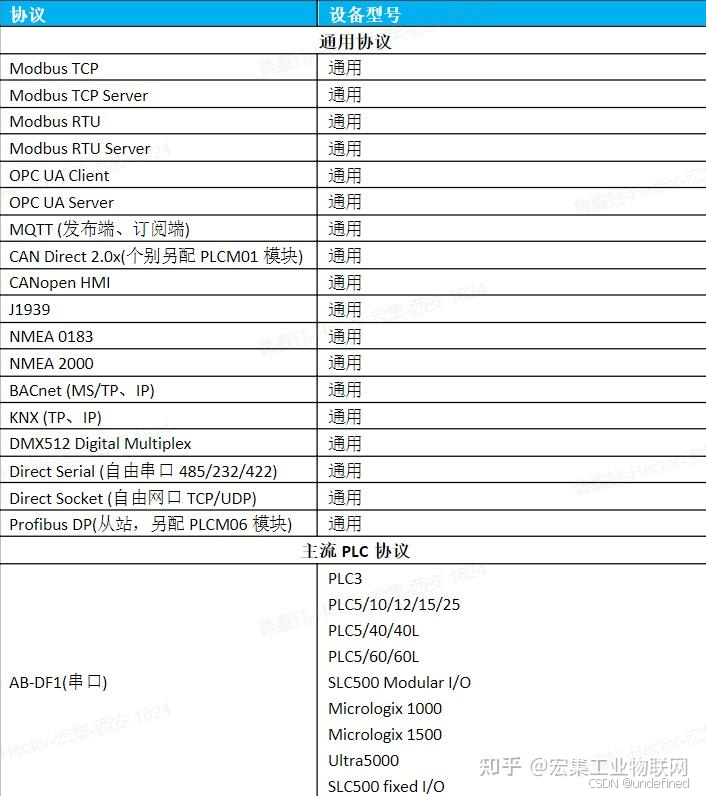

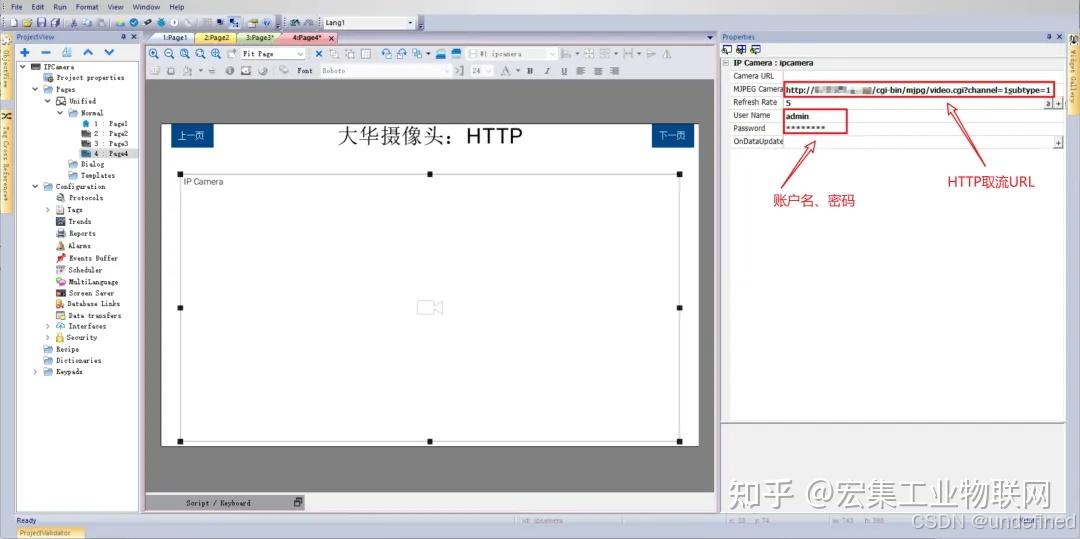

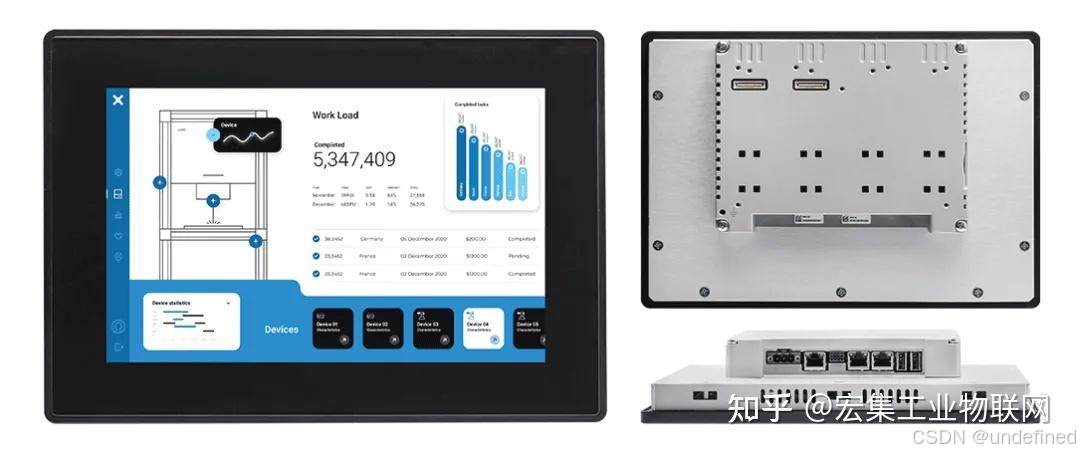

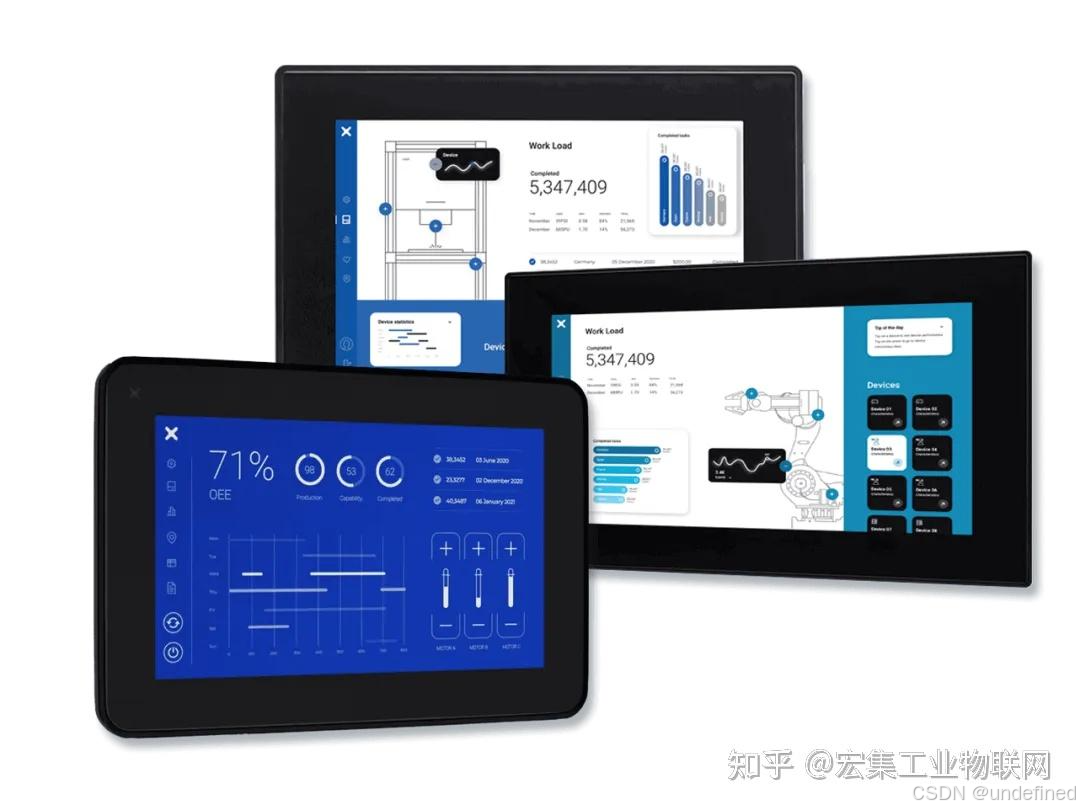

我们为客户推荐了宏集EXOR旗舰款eX700系列物联网HMI：通过200+工业设备协议驱动以及2000+现代风格控件库轻松完成集装箱式电池储能系统中关键数据的采集和可视化；提供IP Stream和IP Camera两种控件，支持通过RTSP和HTTP协议实时获取海康威视、大华等品牌摄像头的视频流并展示出来；拥有7年+的平均故障间隔时间（MTBF），最大化保证设备稳定、可靠的运行。

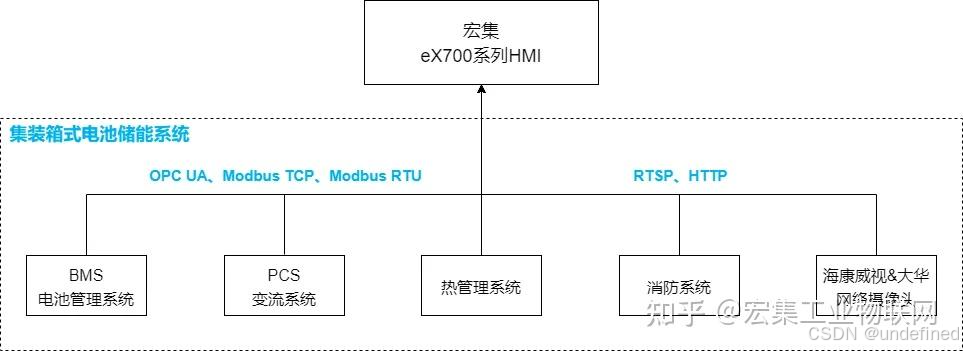

整个项目的方案架构图和产品实物图如下所示。
