什么是VXLAN？VXLAN技术细节及应用案例

转载 于 2020-04-29 14:16:16 发布 · 2.9k 阅读 · 11 ·
CC 4.0 BY-SA版权
原文链接：https://hongwangle.com/network-visibility/exa32100-vxlan-termination-to-save-your-sanity/
文章标签：

#VXLAN应用 #VXLAN技术 #VXLAN功能 #VXLAN报头删除 #虚拟网络监控

本文深入解析了VXLAN（Virtual Extensible Local Area Network）技术，一种用于解决大型云计算部署扩展问题的虚拟网络技术。详细介绍了VXLAN的工作原理，如何在数据中心创建覆盖网络，以及其在多虚拟机管理、多租户云环境中的应用案例。此外，还探讨了VXLAN的技术细节，包括封装方法、VXLAN报头结构，以及VXLAN网络监控的功能要求。

目录

一、什么是VXLAN？

 二、VXLAN用在哪里？

三、VXLAN应用案例

四、VXLAN技术细节

五、VXLAN数据包图

 VXLAN报头

六、VXLAN通信完整视图

七、对VXLAN网络监控有哪些功能要求？

VXLAN报头删除

VNI和内部IP过滤

VNI和IP过滤 – 应用案例

 八、总结

一、什么是VXLAN？

  • VXLAN(Virtual Extensible Local Area Network)——虚拟扩展局域网
  • VXLAN是一种虚拟网络技术，旨在解决大型云计算部署相关的扩展问题。
  • 它使用类似VLAN的封装技术将第2层以太网帧封装在第4层UDP数据报中。

 二、VXLAN用在哪里？

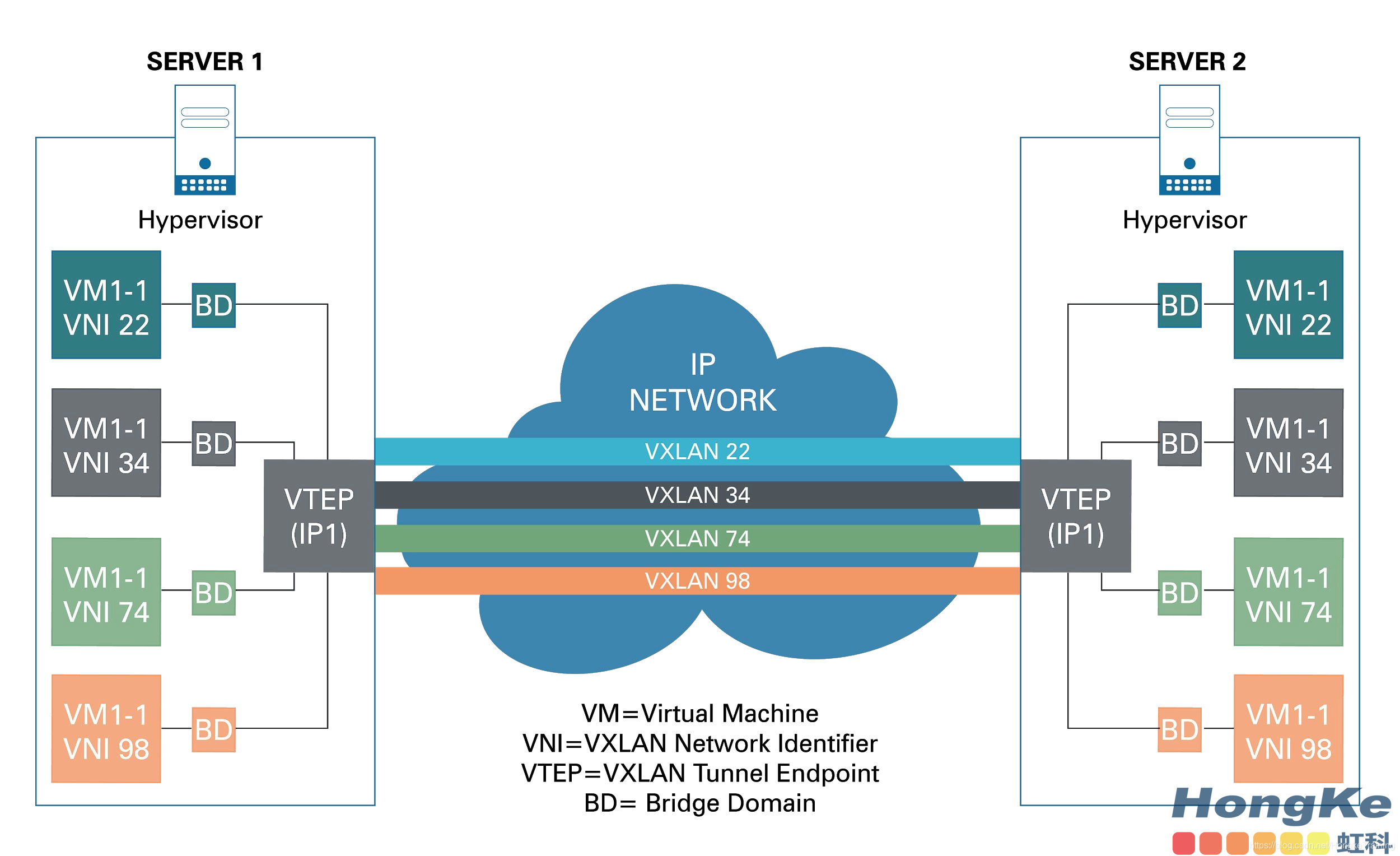

在数据中心，VXLAN是最常用的协议，用于创建位于物理网络之上的覆盖网络，从而能够使用由交换机、路由器、防火墙、负载均衡器等组成的虚拟网络。



三、VXLAN应用案例

  • 物理到虚拟的互联
  • 多虚拟机管理程序连接和集成
  • 多租户云环境

四、VXLAN技术细节

封装方法，用在数据中心/虚拟环境

  • IP覆盖网络的以太网

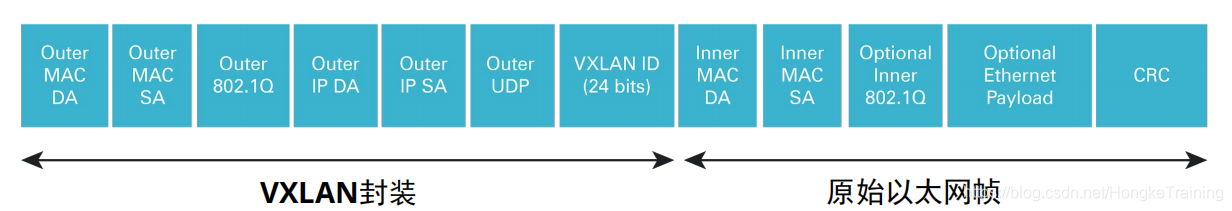

  • Entire整个L2帧封装在UDP中
  • 占用50 bytes
  • 包含24 bit VXLAN标识符(VNI tag)

         — 24 bit –>16 M逻辑网络

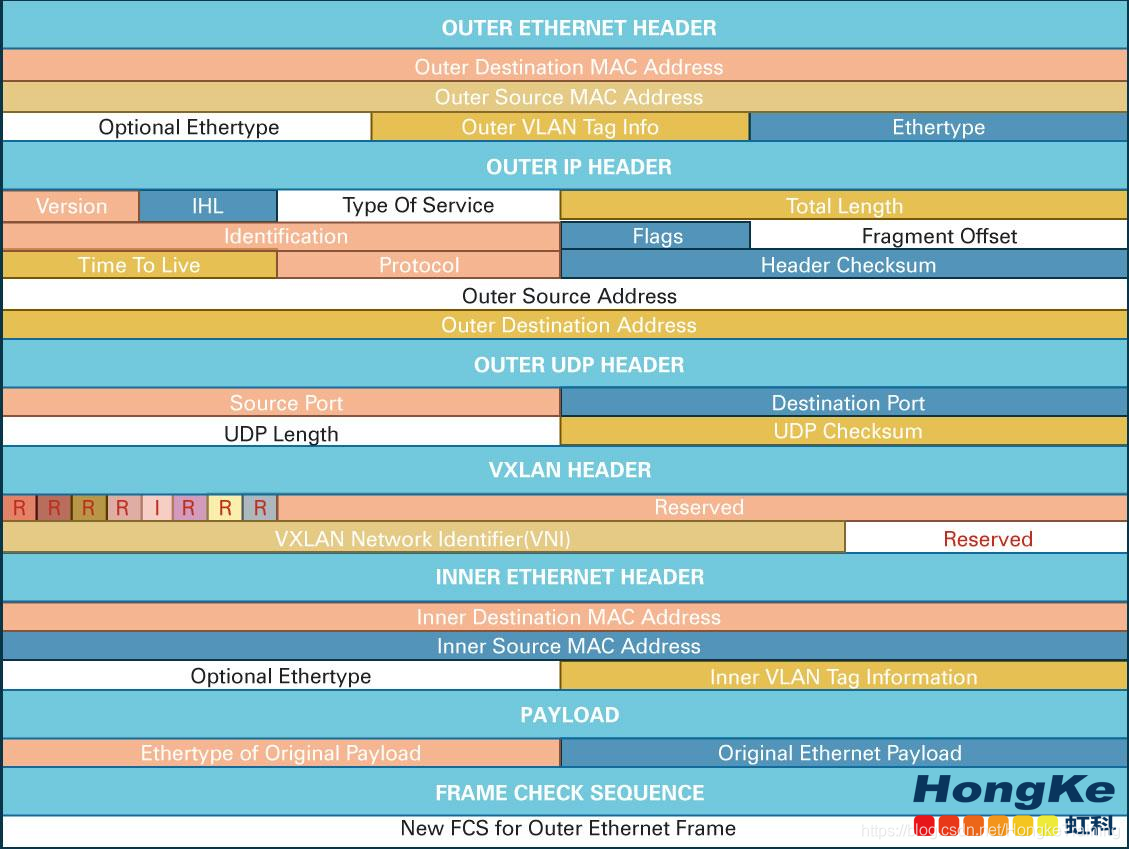

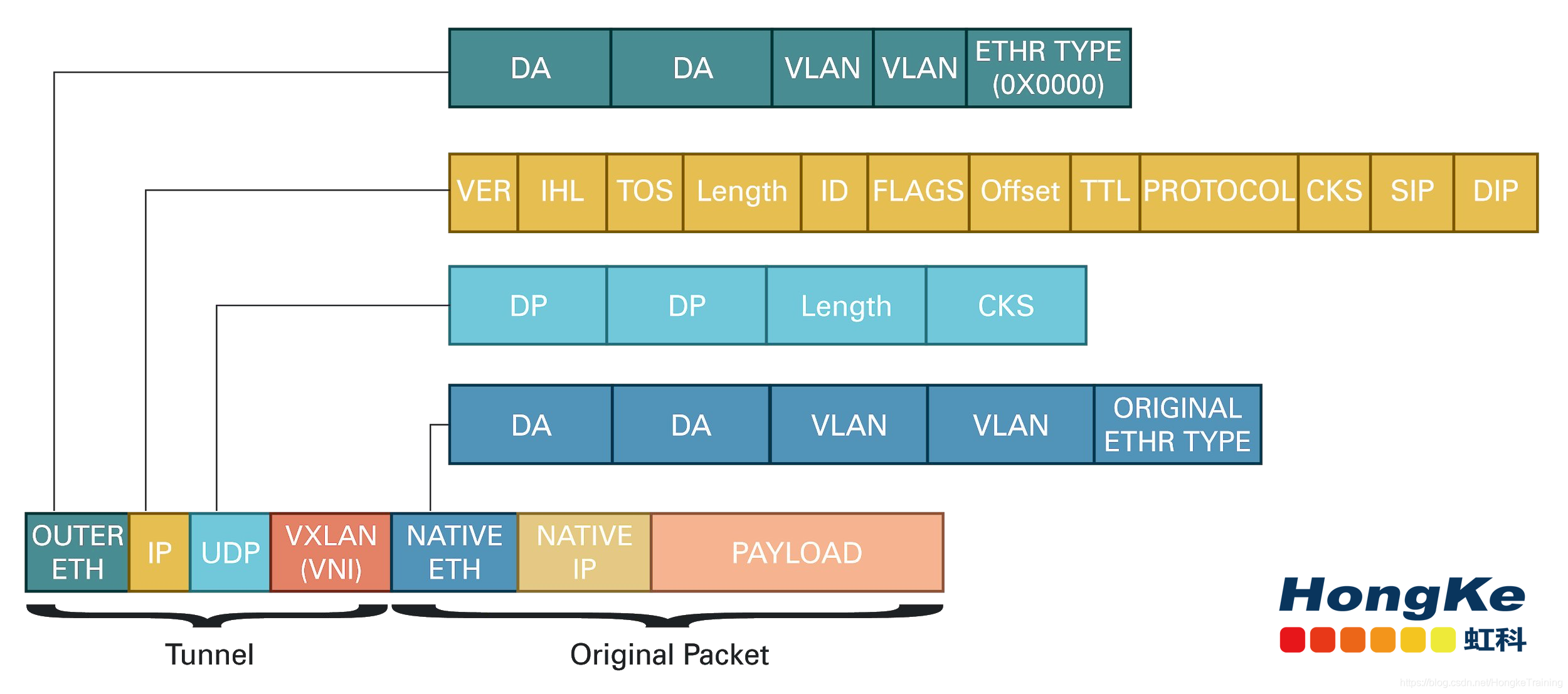

五、VXLAN数据包图

 VXLAN报头

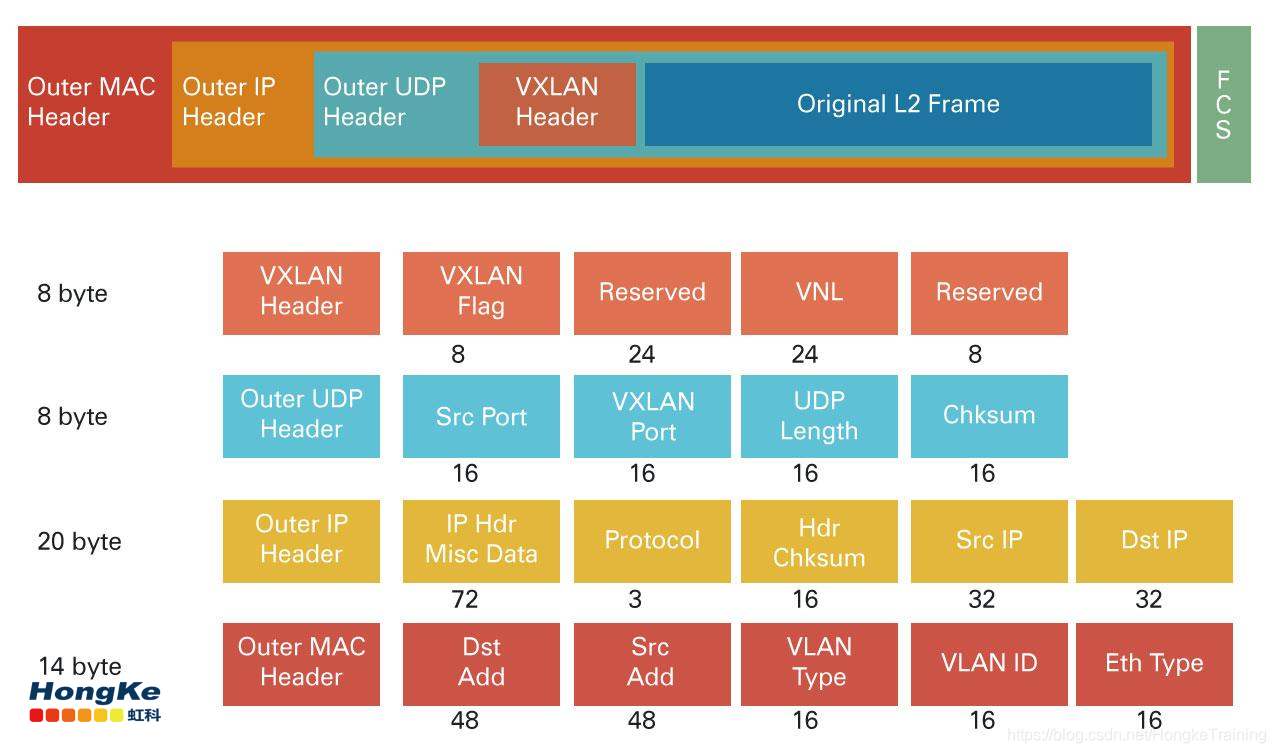

VXLAN报头是一个8字节段，包括：

  • 标志 (8 Bits)
  • VxLAN网络标识符 (VNI) (24 Bits)
  • 保留(24 & 8 Bits) –时钟设置为0

标志（8位）— 对于有效的VxLAN网络ID（VNI），I标志设置为1，其余7位（标志为R）为保留字段，并设置为0。

VxLAN网络标识符（VNI）（24位）— 用于标识通信VM所在的各个VxLAN覆盖网络。不同VxLAN覆盖网络中的虚拟机无法通信。

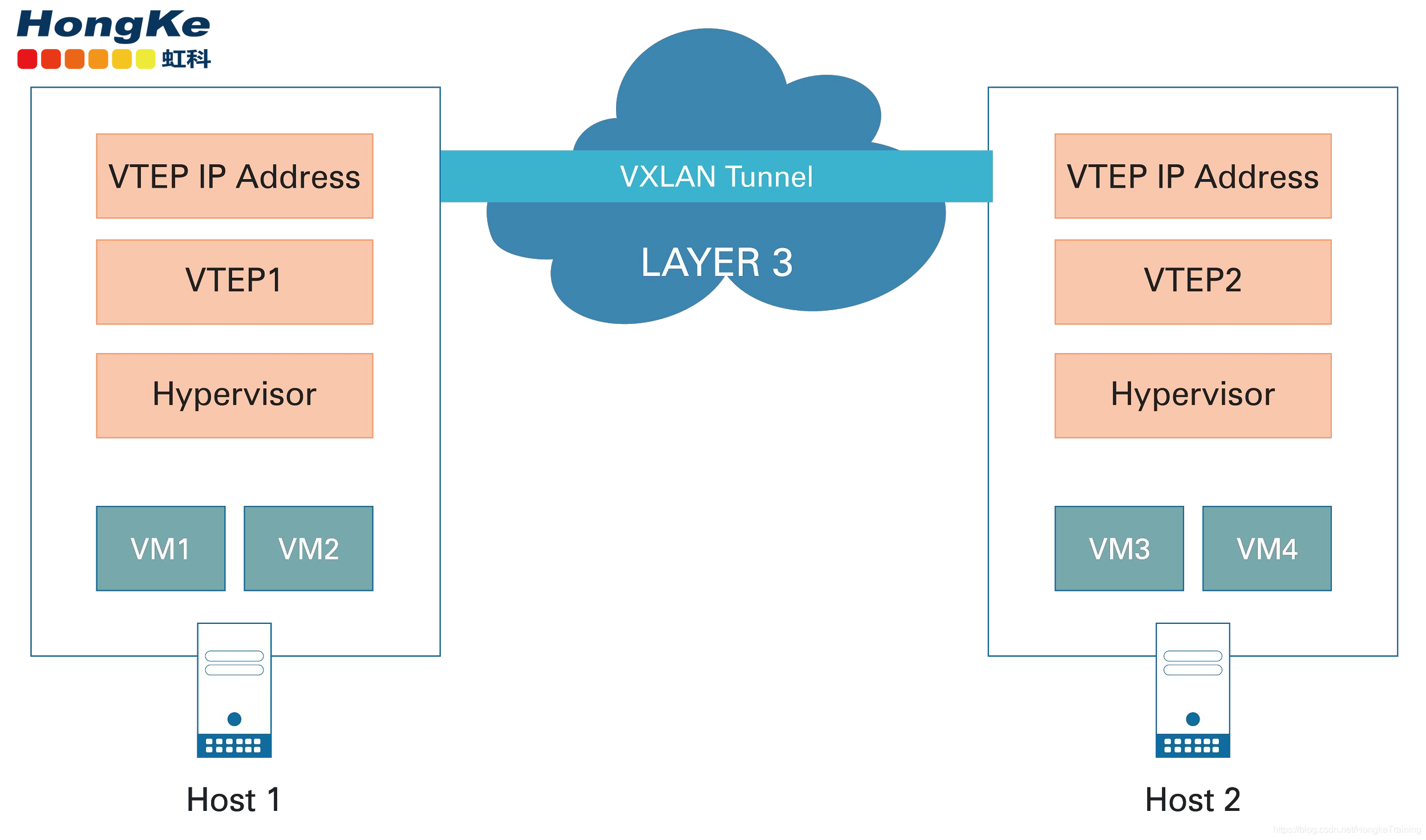

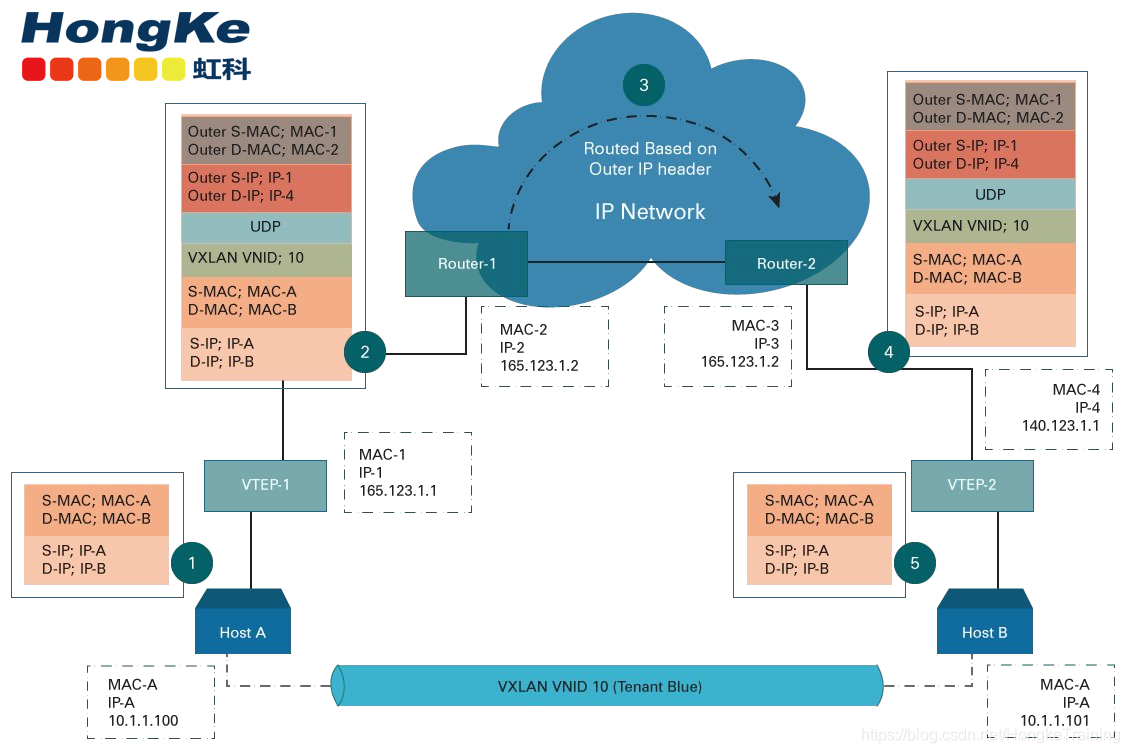

六、VXLAN通信完整视图

七、对VXLAN网络监控有哪些功能要求？

  • VXLAN报头删除
  • 过滤在外部IP上 (隧道IP)
  • 过滤在VXLAN VNI上
  • 过滤在内部IP和/或内部L4端口nr上
  • 过滤在VXLAN VNI和/或内部IP和/或 内部L4端口nr上

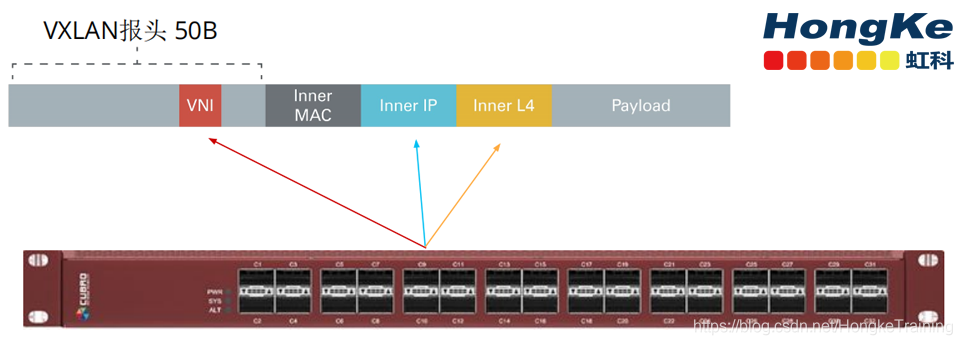

VXLAN报头删除

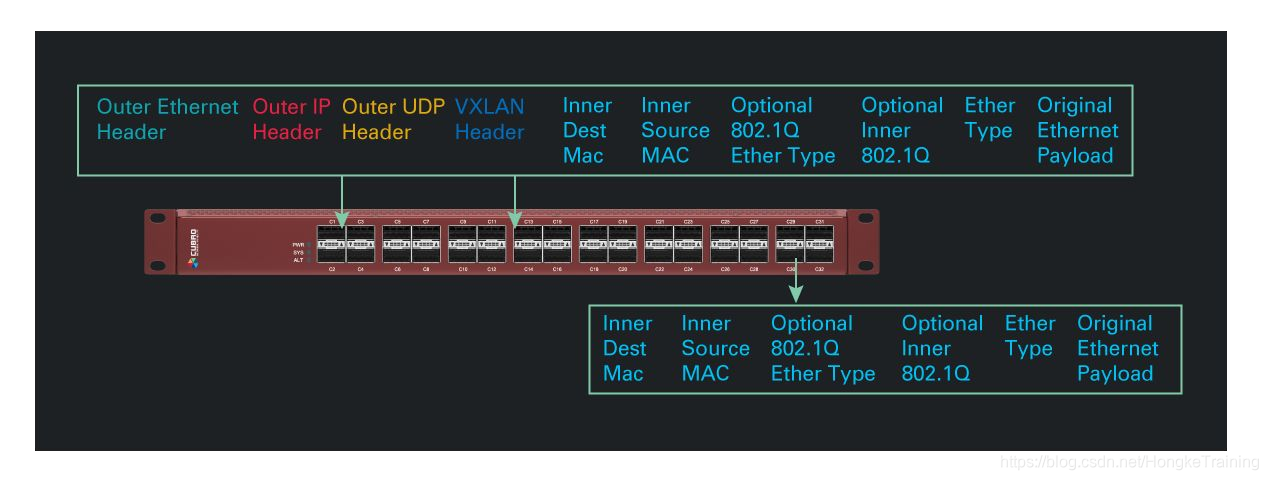

删除VXLAN报头和将流量聚合到单个/多个输出。

数据包分片可以进一步减少输出带宽。

允许使用非VXLAN监控设备

VNI和内部IP过滤

允许同时过滤在：

–VXLAN标识符

–内部IP源和/或目的地址

–内部L4 /TCP/UDP源端口和/或目的端口

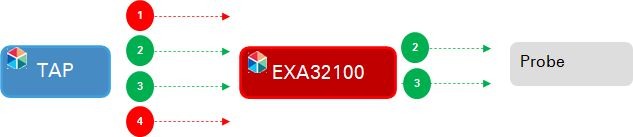

VNI和IP过滤 – 应用案例

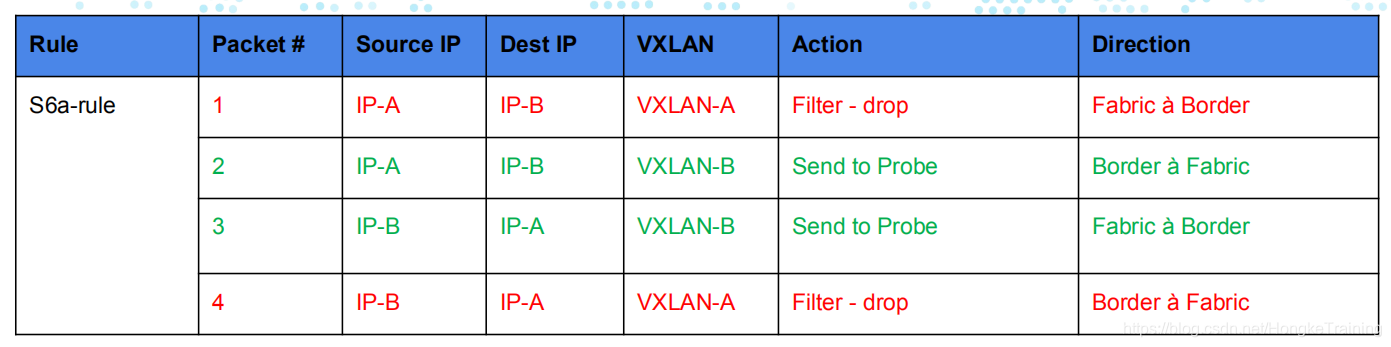

规则: 匹配VXLAN VNI + Source_IP + Dest_IP

行动: 丢弃或发送到输出

 八、总结

  • VXLAN在虚拟环境中扮演着重要角色
  • 虚拟环境网络监控设备需要具备有VXLAN报文删除及过滤功能
