文章介绍了Unix域套接字(UDS)作为进程间通信的高效方式，其特点是无需网络协议栈，直接在本地进行数据复制。同时，提供了UDS服务器和客户端的C语言代码示例。此外，文章还提到了原始套接字(RAWSocket)，用于接收和发送底层网络数据，以及RGMII以太网测试方案，包括MAC层和PHY层的数据回环测试。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

域套接字 Unix domain socket

Unix Domain Socket（UDS，Unix 域套接字），它还有另一个名字叫 IPC（inter-process communication，进程间通信）。

使用 UDS 的好处显而易见：不需要经过网络协议栈，不需要打包拆包、计算校验和、维护序号和应答等，只是将应用层数据从一个进程拷贝到另一个进程。这是因为，IPC 机制本质上是可靠的通讯，而网络协议是为不可靠的通讯设计的。

UDS 与网络 Socket 最明显的区别在于，网络 Socket 地址是 IP 地址加端口号，而 UDS 的地址是一个 Socket 类型的文件在文件系统中的路径，一般名字以 .sock 结尾。

特点：

只能用于同一设备上不同进程之间的通信；
效率高于网络套接字。域套接字仅仅是复制数据，并不走协议栈；
可靠，全双工；

域套接字地址结构：

struct sockaddr_un {
    sa_family_t sun_family; /*AF_UNIX*/
    char sun_path[108]; /*pathname*/
};

当我们将一个地址绑定至域套接字，系统用该路径名创建一个类型为S_IFSOCK的文件，尽告诉客户端名字，不能打开，也不能通信，不会自动删除，需要程序完成后删除，若文件已存在则bind失败；

测试代码

server.c

#include <sys/types.h>
#include <sys/socket.h>
#include <sys/un.h>
#include <stdio.h>
#include <stdlib.h>

#define UN_PATH "/var/tmp/test_domain_socket"


int main(int argc, char *argv[])
{
    int sockfd = -1;
    struct sockaddr_un un;
    int len = 0;

    if ((sockfd = socket(AF_UNIX, SOCK_STREAM, 0)) < 0){
        perror("create socket error\n");
        goto _ERROR;
    }

    memset(&un, 0, sizeof(un));
    un.sun_family = AF_UNIX;
    strcpy(un.sun_path, UN_PATH);

    len = sizeof(un.sun_family) + sizeof(un.sun_path);

    if (bind(sockfd, (struct sockaddr *)&un, len) < 0){
        perror("socket bind error\n");
        goto _ERROR;
    }

    if (listen(sockfd, 5) < 0){
        perror("socket listen error\n");
    }

    int conn = accept(sockfd, (struct sockaddr *)&un, &len);
    if (conn < 0){
        perror("accept error\n");
        goto _ERROR;
    }
    char buf[64] = {0};
    int n = read(conn, buf, 63);
    printf("recive-msg:%s", buf);
    write(conn, buf, n);
    close(conn);

    close(sockfd);
    unlink(UN_PATH);
    return 0;

_ERROR:
    if (sockfd != -1){
        close(sockfd);
    }

    return -1;
}

client.c

#include <sys/types.h>
#include <sys/socket.h>
#include <sys/un.h>
#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>

#define UN_PATH "/var/tmp/test_domain_socket"


int main(int argc, char *argv[])
{
    int sockfd = -1;
    struct sockaddr_un un;
    int len = 0;

    if ((sockfd = socket(AF_UNIX, SOCK_STREAM, 0)) < 0){
        perror("create socket error\n");
        goto _ERROR;
    }

    memset(&un, 0, sizeof(un));
    un.sun_family = AF_UNIX;
    strcpy(un.sun_path, UN_PATH);

    len = sizeof(un.sun_family) + sizeof(un.sun_path);

    if (connect(sockfd, (struct sockaddr *)&un, len) < 0){
        perror("socket connect error\n");
        goto _ERROR;
    }

    char buf[64] = {0};
    int n = read(STDIN_FILENO, buf, 63);
    write(sockfd, buf, n);
    printf("send-msg:%s", buf);
    read(sockfd, buf, 63);
    buf[64] = '\0';
    printf("recv-msg:%s", buf);

    close(sockfd);
    return 0;

_ERROR:
    if (sockfd != -1){
        close(sockfd);
    }

    return -1;
}

原始套接字 raw socket

即原始套接字，可以接收本机网卡上的数据帧或者数据包，对于监听网络的流量和分析是很有作用的，一共可以有4种方式创建这种socket。

socket(PF_INET, SOCK_RAW, IPPROTO_TCP|IPPROTO_UDP|IPPROTO_ICMP)     // 发送接收ip数据包
socket(PF_PACKET, SOCK_RAW, htons(ETH_P_IP|ETH_P_ARP|ETH_P_ALL))    // 发送接收以太网数据帧
socket(PF_PACKET, SOCK_DGRAM, htons(ETH_P_IP|ETH_P_ARP|ETH_P_ALL))  // 发送接收以太网数据帧（不包括以太网头部） [1]
socket(PF_INET, SOCK_PACKET, htons(ETH_P_IP|ETH_P_ARP|ETH_P_ALL))   // 过时了,不要用啊

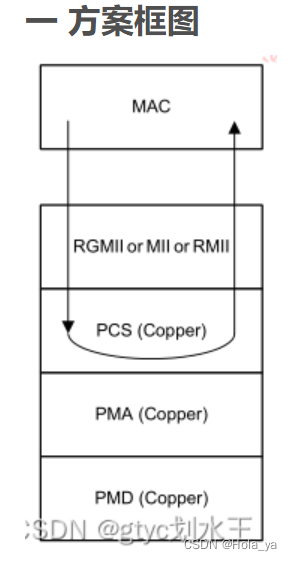

RGMII以太网测试方案

在这里插入图片描述

二实现步骤
1.模组的MAC通过RGMII接口与PHY连接

2.MAC层数据经过RGMII到达PHY的PCS层

3.设置PHY的PCS层回环，使PCS层数据回到MAC层

4.判断MAC层TX与RX接收的数据。如果MAC能接收到数据，测试PASS，否则失败

测试代码

int main(int argc, char **argv)
{
    int i, datalen, frame_length, sd, bytes;
    char *interface = "eth0";
    uint8_t data[IP_MAXPACKET];
    uint8_t src_mac[6];
    uint8_t dst_mac[6];
    uint8_t ether_frame[IP_MAXPACKET];
    struct sockaddr_ll device;
    struct ifreq ifr;
	int recvlen=0;
	uint8_t buffer[IP_MAXPACKET];
    int loopback_state=0;

    // Submit request for a socket descriptor to look up interface.
    if ((sd = socket(PF_PACKET, SOCK_RAW, htons(ETH_P_ALL))) < 0)
    {
        perror("socket() failed to get socket descriptor for using ioctl()");
        exit(EXIT_FAILURE);
    }

    // Use ioctl() to look up interface name and get its MAC address.
    memset(&ifr, 0, sizeof(ifr));
    snprintf(ifr.ifr_name, sizeof(ifr.ifr_name), "%s", interface);
    if (ioctl(sd, SIOCGIFHWADDR, &ifr) < 0)
    {
        perror("ioctl() failed to get source MAC address ");
        return (EXIT_FAILURE);
    }
    close(sd);

    // Copy source MAC address.
    memcpy(src_mac, ifr.ifr_hwaddr.sa_data, 6);

    // Report source MAC address to stdout.
    printf("MAC address for interface %s is ", interface);
    for (i = 0; i < 5; i++)
    {
        printf("%02x:", src_mac[i]);
    }
    printf("%02x\n", src_mac[5]);

    // Find interface index from interface name and store index in
    // struct sockaddr_ll device, which will be used as an argument of sendto().
    memset(&device, 0, sizeof(device));
    if ((device.sll_ifindex = if_nametoindex(interface)) == 0)
    {
        perror("if_nametoindex() failed to obtain interface index ");
        exit(EXIT_FAILURE);
    }
    printf("Index for interface %s is %i\n", interface, device.sll_ifindex);

    // Set destination MAC address: you need to fill these out
    dst_mac[0] = 0x10; //设置目的网卡地址
    dst_mac[1] = 0x78;
    dst_mac[2] = 0xd2;
    dst_mac[3] = 0xc6;
    dst_mac[4] = 0x2f;
    dst_mac[5] = 0x89;

    // Fill out sockaddr_ll.
    device.sll_family = AF_PACKET;
    memcpy(device.sll_addr, src_mac, 6);
    device.sll_halen = htons(6);

    // 发送的data，长度可以任意，但是抓包时看到最小数据长度为46，这是以太网协议规定以太网帧数据域部分最小为46字节，不足的自动补零处理
    datalen = 12;
    data[0] = 0x11;
    data[1] = 0x12;
    data[2] = 0x13;
    data[3] = 0x14;
    data[4] = 0x15;
    data[5] = 0x16;
    data[6] = 0x17;
    data[7] = 0x18;
    data[8] = 0x19;
    data[9] = 0x20;
    data[10] = 0x21;
    data[11] = 0x22;

    // Fill out ethernet frame header.
    frame_length = 6 + 6 + 2 + datalen;
    // Destination and Source MAC addresses
    memcpy(ether_frame, dst_mac, 6);
    memcpy(ether_frame + 6, src_mac, 6);

    ether_frame[12] = ETH_P_DEAN / 256;
    ether_frame[13] = ETH_P_DEAN % 256;

    // data
    memcpy(ether_frame + 14, data, datalen);
    // Submit request for a raw socket descriptor.
    if ((sd = socket(PF_PACKET, SOCK_RAW, htons(ETH_P_ALL))) < 0)
    { //创建正真发送的socket
        perror("socket() failed ");
        exit(EXIT_FAILURE);
    }
    // Send ethernet frame to socket.
    if ((bytes = sendto(sd, ether_frame, frame_length, 0, (struct sockaddr *)&device, sizeof(device))) <= 0)
    {
        perror("sendto() failed");
        exit(EXIT_FAILURE);
    }
   	for(i=0;i<bytes;i++){
			printf(" %02x",ether_frame[i]);
			if((i+1)%16==0){
					printf("\n");
			}
	}
	printf("\n");


	recvlen=recvfrom(sd,buffer,sizeof(buffer),0,NULL,NULL);

	for(i=0;i<recvlen;i++){
		printf(" %02x",buffer[i]);
		if((i+1)%16==0){
				printf("\n");
		}
	}
	printf("\n");

    for(i=0;i<recvlen;i++){

        if(bytes>recvlen)
        {
            loopback_state=0;
            break;
        }
        else if(ether_frame[i]!=buffer[i])
        {
            loopback_state=0;
            break;
        }
    }
	if (loopback_state == 1)
    {
         printf("phy loopback OK\n");
    }
    else
    {
        printf("phy loopback error\n");
    }
    // Close socket descriptor.
    close(sd);

    return (EXIT_SUCCESS);
}
