前言

使用flowable常见错误集锦

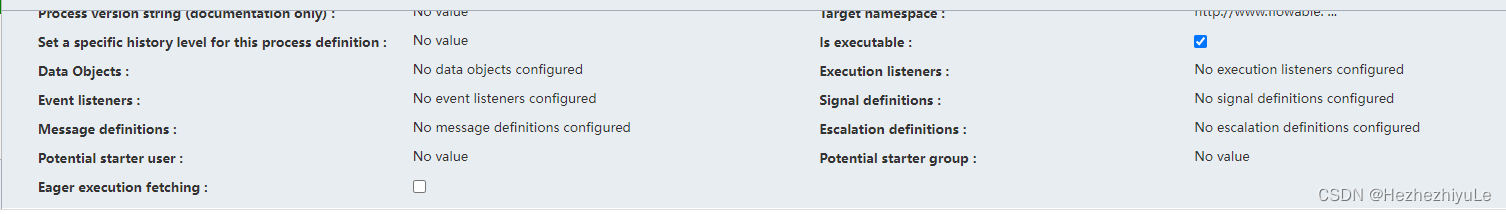

1、isExecutable

所有进程定义都设置为不可执行（进程上的属性“isExecutable”）。这是不允许的。

All process definition are set to be non-executable
(property 'isExecutable' on process). This is not allowed.

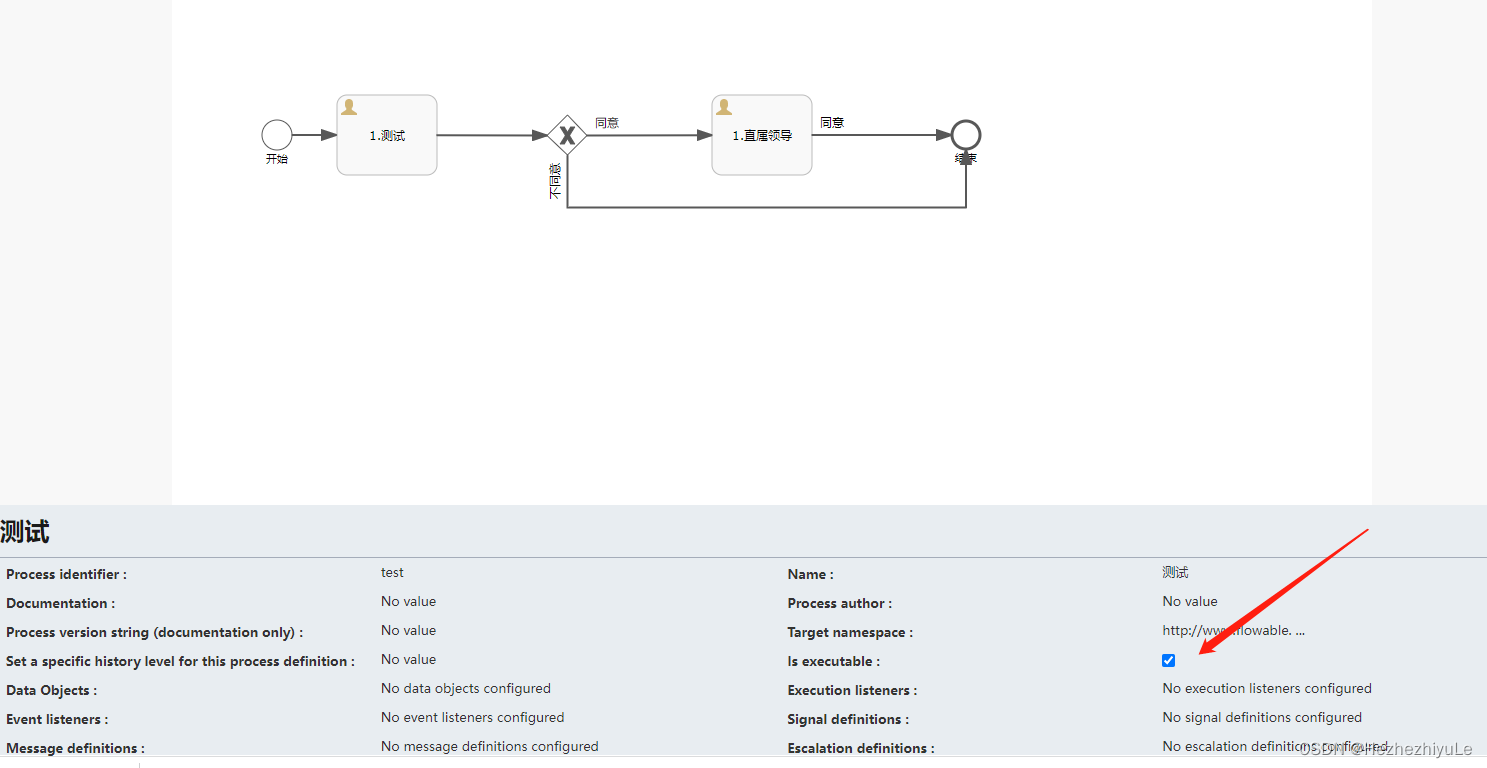

原因

没有勾选Is executable可执行得
在这里插入图片描述

2、用户名

Unknown property used in expression:${XXX}
org.flowable.common.engine.api.FlowableException: Unknown property used in expression: ${assignee}
	at org.flowable.common.engine.impl.el.JuelExpression.getValue(JuelExpression.java:50)
	at org.flowable.engine.impl.bpmn.behavior.UserTaskActivityBehavior.handleAssignments(UserTaskActivityBehavior.java:272)
	at org.flowable.engine.impl.bpmn.behavior.UserTaskActivityBehavior.execute(UserTaskActivityBehavior.java:232)
	at org.flowable.engine.impl.bpmn.behavior.MultiInstanceActivityBehavior.execute(MultiInstanceActivityBehavior.java:130)

这个错误是后端的，但是和画图配置的人员名称有关系。
工作流文件配置的人员，和后端传入的人员名称不一样就会报错，或者不一致也会。比如下个节点是netWork
传network和depManager都是错误，多检查，必须一致

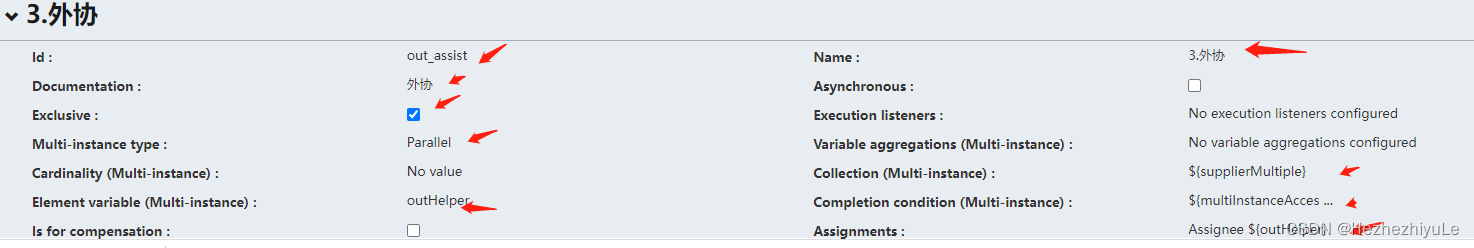

单节点多人的配置写错也会报这个错 Unknown property used in expression

${multiInstanceAccessConditionServer.oneHqAgreeAccessAgree(execution)}

在这里插入图片描述

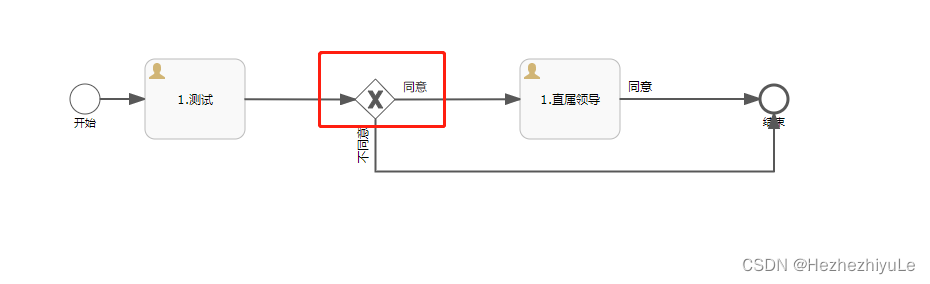

3、gateway

独占网关至少有一个没有条件的传出序列流（这不是默认的）

Exclusive gateway has at least one outgoing sequence
 flow without a condition (which isn't the default one)

原因

网关是做是否判断得，只有一条线，同意或者不同意是不行的，如果只有一个，应该去掉网关节点
在这里插入图片描述

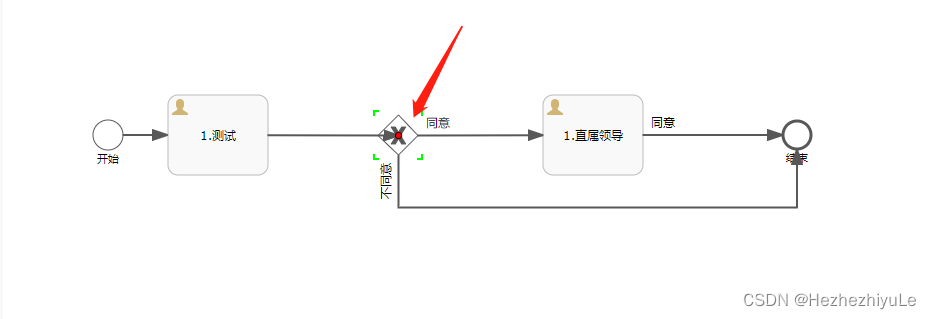

4、sequenceflow

sequenceflow的目标无效

 invalid target for sequenceflow

原因

箭头这个拉扯的时候一定要拉到显示红点，报错是因为没连上
在这里插入图片描述

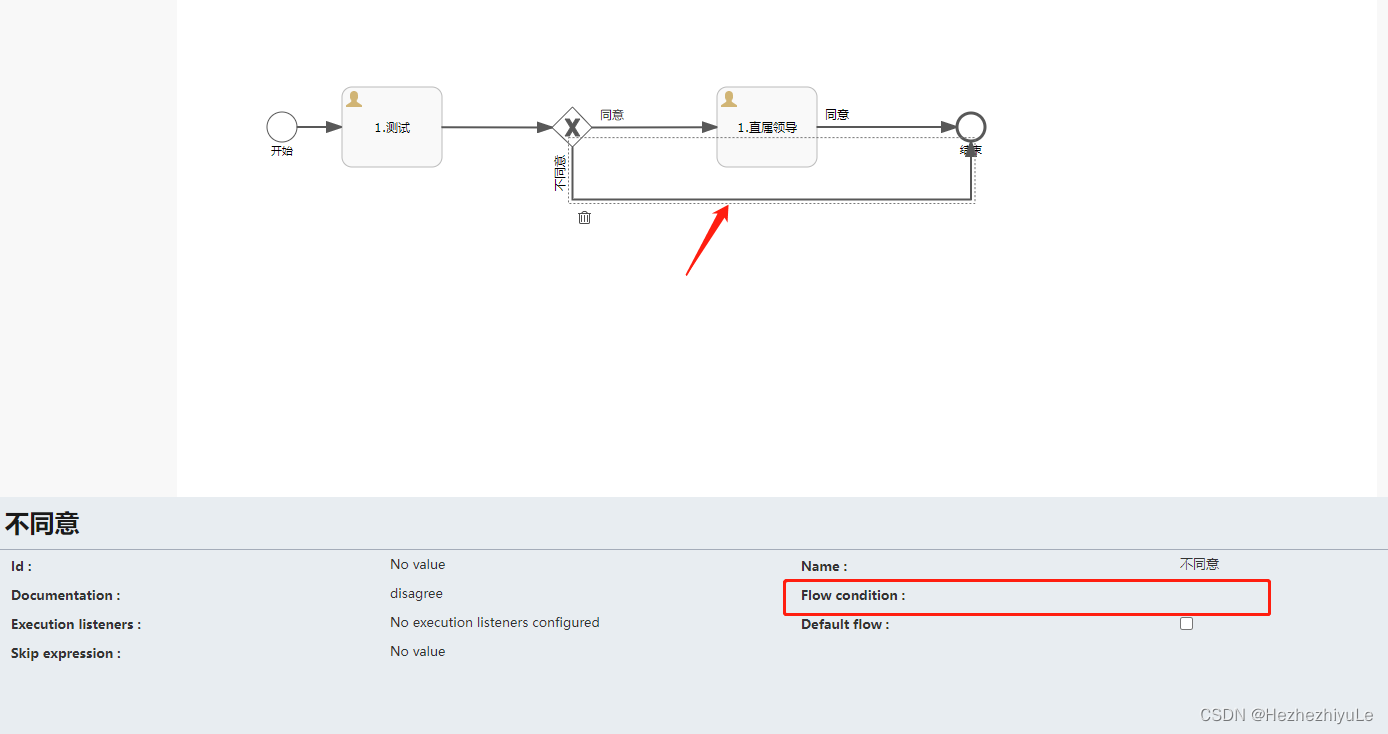

5、 sequence flow

独占网关至少有一个没有条件的传出序列流（这不是默认的）

Exclusive gateway has at least one outgoing sequence
flow without a condition (which isn't the default one)

原因

这条网关输出流，需要有个条件,根据业务填入${handleCode=="disagree"}即可
在这里插入图片描述

6 用户

当多节点用户时，到下各节点只选取一个用户时，注意两个用户名区分开来，要不然报错，下面这个错误是由于节点冲突导致获取节点名称是报错。
如第一个节点 A配了甲乙两个用户第二个节点也叫A配了甲，此时获取流程节点就会报错！
修改方式第二节点名称改为B

 java.util.NoSuchElementException: No value present
