### 连接
Arduino Nano与SD8266
温度传感器和OLED显示屏
#### 硬件连接
硬件连接是实现功能的关键步骤。以下是具体的接
线方法：
- **

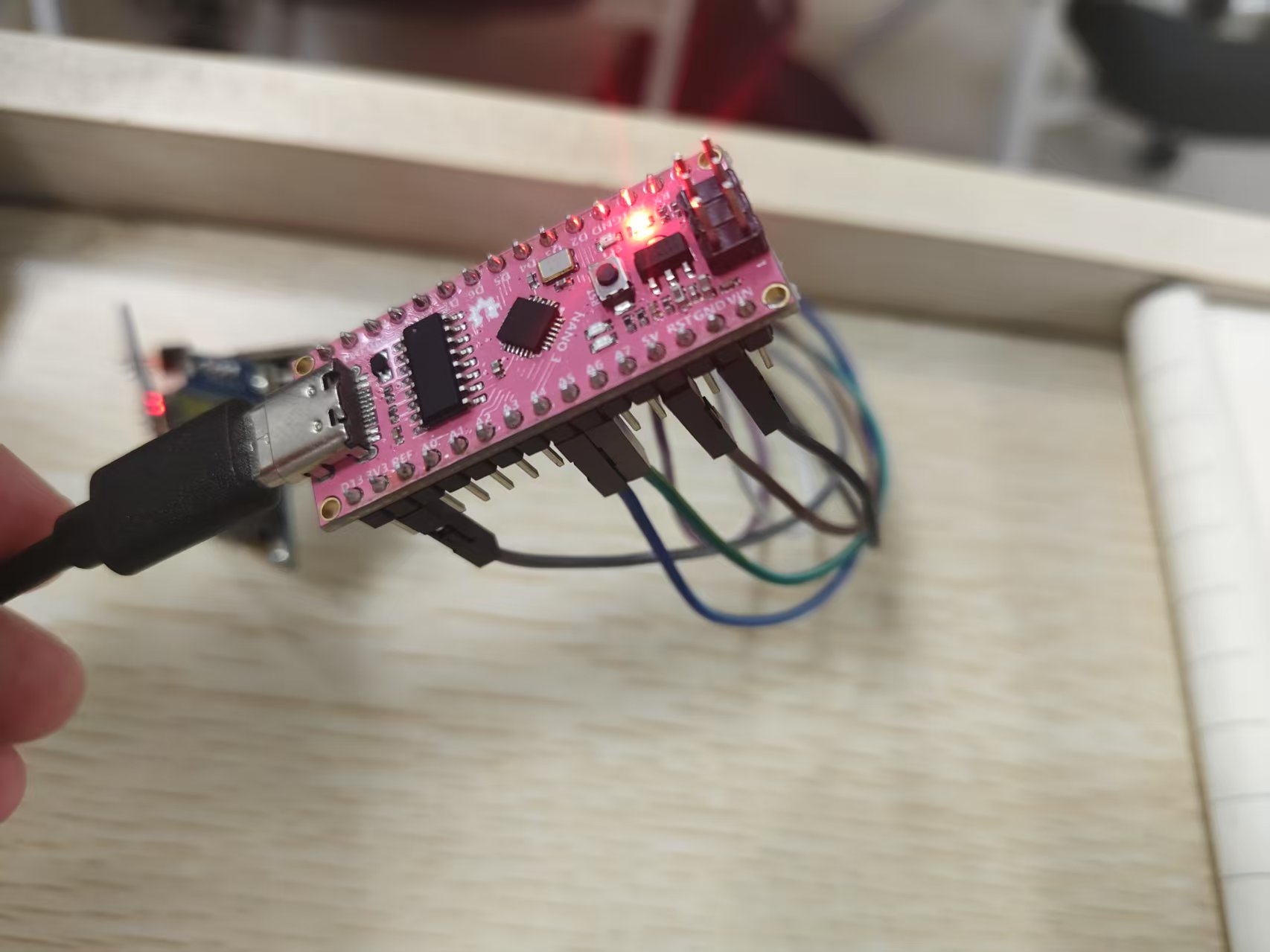

Arduino Nano与SD8266
温度传感器**
SD8266
温度传感器通常通过I2C或模拟信号输出数据。如果使用I2C接口，需要将SD8266的
SCL和SDA分别连接到
Arduino Nano的A5（
SCL）
和A4（
SDA）引脚[^3]。同时，确保VCC连接到5V或3.3V（根据传感器规格），GND连接到
Nano的GND。
- **
Arduino Nano与
OLED显示屏**
OLED显示屏（SSD1306驱动）通过I2C接口连接。将
OLED的VCC连接到
Nano的5V，GND连接到
Nano的GND，
SDA连接到
Nano的A4，
SCL连接到
Nano的A5[^3]。
#### 软件配置
在软件层面，需要安装相关的库文件以支持传感器
和显示屏的功能。
- **库文件安装**
在
Arduino IDE中安装以下库：
- OneWire库：用于
DS18B
20通信。
- DallasTemperature库：简化
温度读取。
- Adafruit_SSD1306库
和Adafruit_GFX库：用于
OLED显示屏驱动[^3]。
- **代码示例**
下面是一个完整的代码示例，展示如何读取SD8266
温度传感器的数据，并在
OLED显示屏上
显示学号、
姓名和温度值。
```cpp
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <OneWire.h>
#include <DallasTemperature.h>
#define SCREEN_WIDTH
128 //
OLED display width, in pixels
#define SCREEN_HEIGHT 64 //
OLED display height, in pixels
// Declaration for an SSD1306 display connected to I2C (
SDA,
SCL pins)
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);
// Setup a oneWire instance to communicate with any OneWire devices
OneWire oneWire(2); // Pin 2 on
Arduino Nano
// Pass our oneWire reference to Dallas Temperature sensor
DallasTemperature sensors(&oneWire);
void setup() {
// Initialize the
OLED display
if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // Address 0x3C for
128x64
Serial.println(F("SSD1306 allocation failed"));
for (;;);
}
display.clearDisplay();
display.setTextSize(1);
display.setTextColor(WHITE);
display.setCursor(0, 0);
// Start up the library
sensors.begin();
}
void loop() {
// Request temperature measurement from
DS18B
20 sensor
sensors.requestTemperatures();
float temperature = sensors.getTempCByIndex(0);
// Clear the display buffer
display.clearDisplay();
// Display student ID and name
display.setCursor(0, 0);
display.println("Student ID:
123456");
display.println("Name: Zhang San");
// Display temperature
display.setCursor(0,
20);
display.print("Temperature: ");
display.print(temperature);
display.println(" C");
// Show the updated display
display.display();
delay(1000); // Update every second
}
```
#### 注意事项
- 确保SD8266
温度传感器的地址正确。如果传感器未被识别，可能需要检查接
线或更换引脚[^3]。
-
OLED显示屏的I2C地址可能是`0x3C`或`0x3D`，具体取决于硬件版本。如果默认地址无效，请使用扫描工具检测实际地址[^3]。
