可重定位文件(Relocatable File) .o)包含适合于与其他目标文件链接来创建可执行文件或者共享目标文件的代码和数据。
可执行文件(Executable File) .exe) 包含适合于执行的一个程序，此文件规定了exec() 如何创建一个程序的进程映像。

就好象.o是一个debug版本，.exe是一个release版本，当然不仅仅是这样。.o根本就不能执行。elf是linux可执行文件。

elf大致可分为三部分：elf头、程序头表、节区头表

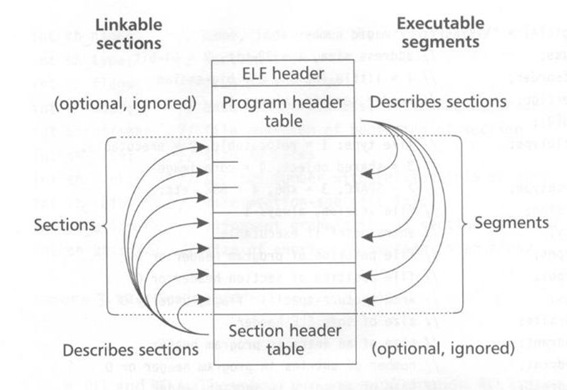

ELF_struct

首先，ELF文件格式提供了两种视图，分别是链接视图和执行视图。链接视图是以节（section）为单位，执行视图是以段（segment）为单位。链接视图就是在链接时用到的视图，而执行视图则是在执行时用到的视图。上图左侧的视角是从链接来看的，右侧的视角是执行来看的。

总个文件可以分为四个部分：

- ELF header：描述整个文件的组织。
- Program Header Table: 描述文件中的各种segments，用来告诉系统如何创建进程映像的。
- sections 或者 segments：segments是从运行的角度来描述elf文件，sections是从链接的角度来描述elf文件，也就是说，在链接阶段，我们可以忽略program header table来处理此文件，在运行阶段可以忽略section header table来处理此程序（所以很多加固手段删除了section header table）。从图中我们也可以看出，segments与sections是包含的关系，一个segment包含若干个section。
- Section Header Table: 包含了文件各个segction的属性信息，我们都将结合例子来解释。

这里写图片描述

程序头部表（Program Header Table），如果存在的话，告诉系统如何创建进程映像。
节区头部表（Section Header Table）包含了描述文件节区的信息，比如大小、偏移等。

当ELF文件被加载到内存中后，系统会将多个具有相同权限（flg值）section合并一个segment。操作系统往往以页为基本单位来管理内存分配，一般页的大小为4096B，即4KB的大小。同时，内存的权限管理的粒度也是以页为单位，页内的内存是具有同样的权限等属性，并且操作系统对内存的管理往往追求高效和高利用率这样的目标。ELF文件在被映射时，是以系统的页长度为单位的，那么每个section在映射时的长度都是系统页长度的整数倍，如果section的长度不是其整数倍，则导致多余部分也将占用一个页。而我们从上面的例子中知道，一个ELF文件具有很多的section，那么会导致内存浪费严重。这样可以减少页面内部的碎片，节省了空间，显著提高内存利用率。

ELF Header

首先，我们先来看下32位ELF文件中常用的数据格式：

这里写图片描述

#define EI_NIDENT       16
 typedef struct {
      unsigned char       e_ident[EI_NIDENT];    //magic
      Elf32_Half          e_type;   　　　　　　 //type 1:重定位文件；2：可执行文件；3：共享文件
      Elf32_Half          e_machine;   　　　　 //cpu结构
      Elf32_Word          e_version;    　　　　//版本
      Elf32_Addr          e_entry;       　　 //程序进入点 可执行:main；so：无用
      Elf32_Off           e_phoff;    　　　　//程序头表偏移
      Elf32_Off           e_shoff;    　　　　//节区表偏移
      Elf32_Word          e_flags;    　　　　//文件和处理器相关的标志
      Elf32_Half          e_ehsize;    　　　　//elf头大小
      Elf32_Half          e_phentsize;   　　 //程序头占用空间即大小
      Elf32_Half          e_phnum;    　　　　//程序头项目数
      Elf32_Half          e_shentsize;　　　　//节区头占用空间即大小
      Elf32_Half          e_shnum;    　　　　//节区数
      Elf32_Half          e_shstrndx;    　　//字符串表，在节区中索引
  } Elf32_Ehdr;

在ELF Header中我们需要重点关注以下几个字段：

e_entry：程序入口地址，注意这是相对的，对不对。

一个ELF文件中到底有哪些具体的 sections，由包含在这个ELF文件中的 section head table(SHT)决定。在SHT中，针对每一个section，都设置有一个条目（entry），用来描述对应的这个section，其内容主要包括该 section 的名称、类型、大小以及在整个ELF文件中的字节偏移位置等等。

这里写图片描述

符号表的st_name是符号名的字符串表中的索引，那么字符串表中肯定存放着所有符号的名称字符串。

这里写图片描述

重定位表在ELF文件中扮演很重要的角色，首先我们得理解重定位的概念，程序从代码到可执行文件这个过程中，要经历编译器，汇编器和链接器对代码的处理。然而编译器和汇编器通常为每个文件创建程序地址从0开始的目标代码。如果一个程序是由多个子程序组成的，那么所有的子程序必需要加载到互不重叠的地址上。重定位就是为程序不同部分分配加载地址，调整程序中的数据和代码以反映所分配地址的过程。简单的言之，则是将程序中的各个部分映射到合理的地址上来。换句话来说，重定位是将符号引用与符号定义进行连接的过程。例如，当程序调用了一个函数时，相关的调用指令必须把控制传输到适当的目标执行地址。具体来说，就是把符号的value进行重新定位。

typedef struct {
    Elf32_Addr r_offset;     //重定位动作所适用的位置（受影响的存储单位的第一个字节的偏移或者虚拟地址）
    Elf32_Word r_info;       //要进行重定位的符号表索引，以及将实施的重定位类型（哪些位需要修改，以及如何计算它们的取值）
                                         //其中 .rel.dyn 重定位类型一般为R_386_GLOB_DAT和R_386_COPY；.rel.plt为R_386_JUMP_SLOT
} Elf32_Rel;
 ```
 ```
typedef struct {
    Elf32_Addr r_offset;
    Elf32_Word r_info;
    Elf32_Word r_addend;
 } Elf32_Rela;

Program Header Table

程序头部（Program Header）描述与程序执行直接相关的目标文件结构信息。用来在文件中定位各个段的映像。同时包含其他一些用来为程序创建映像所必须的信息。
可执行文件或者共享目标文件的程序头部是一个结构数组，每个结构描述了一个段或者系统准备程序执行所必须的其他信息。目标文件的“段”包含一个或者多个“节区”，也就是“段内容（Segment Contents）”。程序头部仅对可执行文件和共享目标文件有意义。

typedef struct {
    Elf32_Word p_type;           //此数组元素描述的段的类型，或者如何解释此数组元素的信息。
    Elf32_Off  p_offset;           //此成员给出从文件头到该段第一个字节的偏移
    Elf32_Addr p_vaddr;         //此成员给出段的第一个字节将被放到内存中的虚拟地址
    Elf32_Addr p_paddr;        //此成员仅用于与物理地址相关的系统中。System V忽略所有应用程序的物理地址信息。
    Elf32_Word p_filesz;         //此成员给出段在文件映像中所占的字节数。可以为0。
    Elf32_Word p_memsz;     //此成员给出段在内存映像中占用的字节数。可以为0。
    Elf32_Word p_flags;         //此成员给出与段相关的标志。
    Elf32_Word p_align;        //此成员给出段在文件中和内存中如何对齐。
} Elf32_phdr;
