JVM系列之：日志分析工具：GCViewer、VisualVM、GCeasy

本文为《深入学习 JVM 系列》第二十四篇文章

GCViewer

GCViewer 是一个可以将 JVM 中的 gc log 可视化的工具，使用该工具可以帮助你充分的发现 JVM 垃圾回收中的潜在问题，让你可以更加准确的做出关于 JVM GC 优化的决策。

安装并启动

git clone https://github.com/chewiebug/GCViewer.git
//或者用 IDEA打开项目后，用 maven进行打包
mvn clean pacakge
//得到一个 jar包
cd target

java -jar gcviewer-1.36.jar

导出 gc log

如果是本地程序，比如还是上述 OutOfMemoryTest 文件中的代码，可以修改 JVM 参数如下：

-Xms60M -Xmx60M -XX:+PrintGCDetails -XX:+PrintGCDateStamps -Xloggc:/Users/xxx/Documents/logs/gc.log

如果是 SpringBoot 项目，直接使用java -jar的方式启动，那么开启 gc log 的方式非常简单。只需要在启动命令加如下参数，就可以在启动目录中找到gc.log的文件。

java  -Xloggc:gc.log -XX:+PrintGCTimeStamps -XX:+PrintGCDetails -jar mybatis-generator-1.0-SNAPSHOT.jar

如果是传统的 Web 部署方式，放到 tomcat 里面启动，那么可以通过修改 bin/catalina.sh 这个文件来开启 gc log。

JAVA_OPTS='-Xloggc:/tmp/gc.log -XX:+PrintGCTimeStamps -XX:+PrintGCDetails'

日志分析

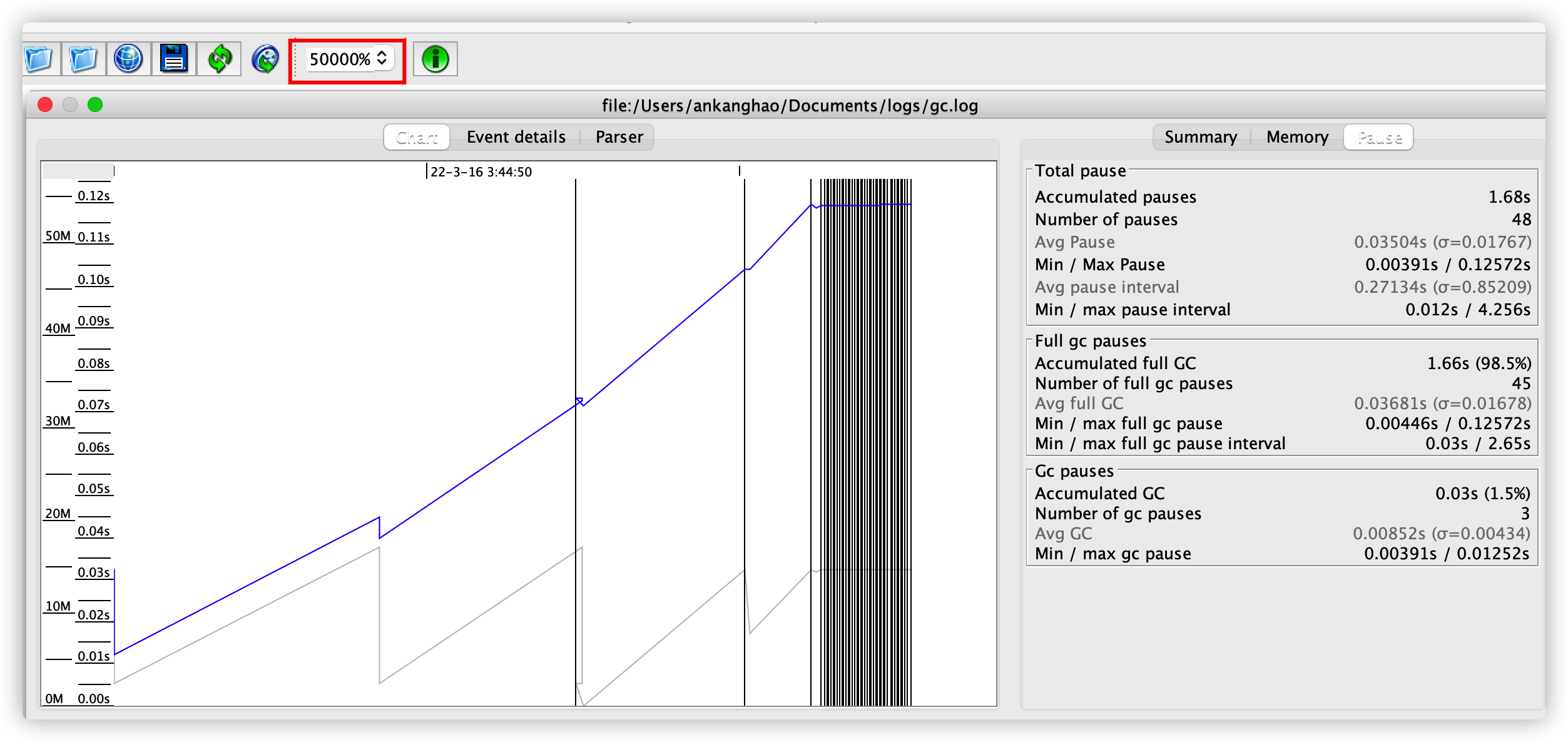

GCViewer 启动后，打开我们获得的 gc log 文件（这里打开是本地程序导出的 log文件），看到类似这样一个界面。

GCViewer 有两个部分，其中显示了日志分析的结果。一个是左侧的图表，另一个是右侧的数据面板。下面将解释这些部分的内容。

图表

GCViewer 在图表（第一个选项卡）中显示多条线等，可以点击 View 按钮选择显示哪些线条，具体每个曲线的地方代表什么意思官网都讲的很清楚了。

其中黑色的竖线表示 Full GC，这样的线越少越好。就像上图所示，Full GC 后老年代并没有释放多少空间，所以才会抛出 OOM 异常。

数据面板

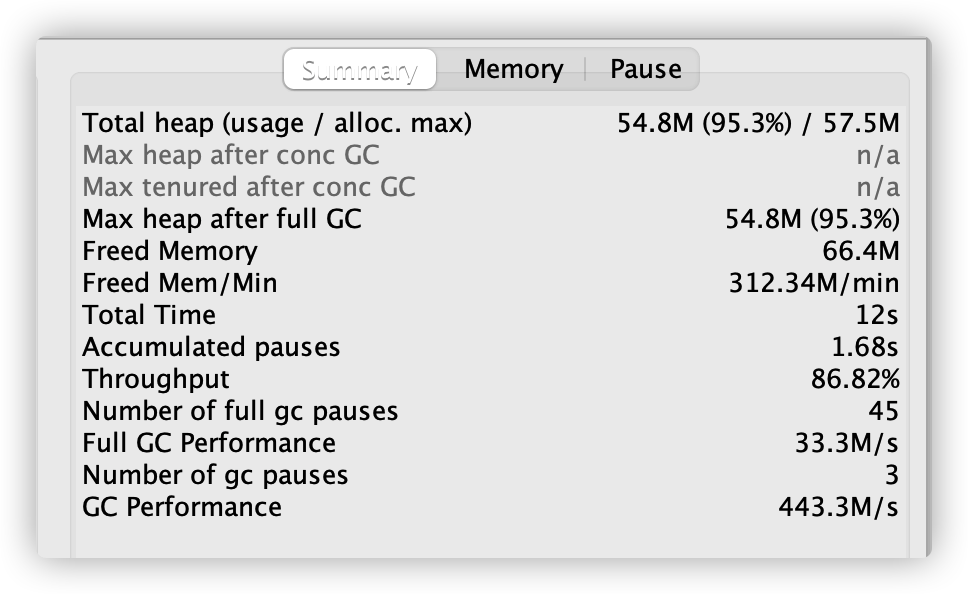

点击 Summary，

这里只挑几个重要的参数进行介绍：

• Max heap after full GC：Full GC 后的堆内存大小

• Total Time：GC 总耗时

• Accumulated Pauses：GC 过程中暂停总时长

• Throughput（吞吐量）：上图显示是 86.8%，有些系统要求吞吐量至少为 90%，那么就说明需要进行 GC 优化。

点击 Pause，

• Accumulated Pauses：GC 过程中暂停总时长

• Number of Pauses：暂停总次数

• Avg Pause：平均暂停时间

• Avg pause interval：平均暂停的间隔时间

如果你的 Full GC 平均的暂停时间很长（大于1s），或者平均暂停间隔非常的短（小于10s），说明可能你的 GC 回收是有问题的，可能需要优化。

Java VisualVM

VisualVM 是一个功能强大的多合一故障诊断和性能监控的可视化工具，它集成了多种性能统计工具的功能，使用 VisualVM 可以代替 jstat、jmap、jhat、jstack。VisualVM 可以作为独立的软件安装。

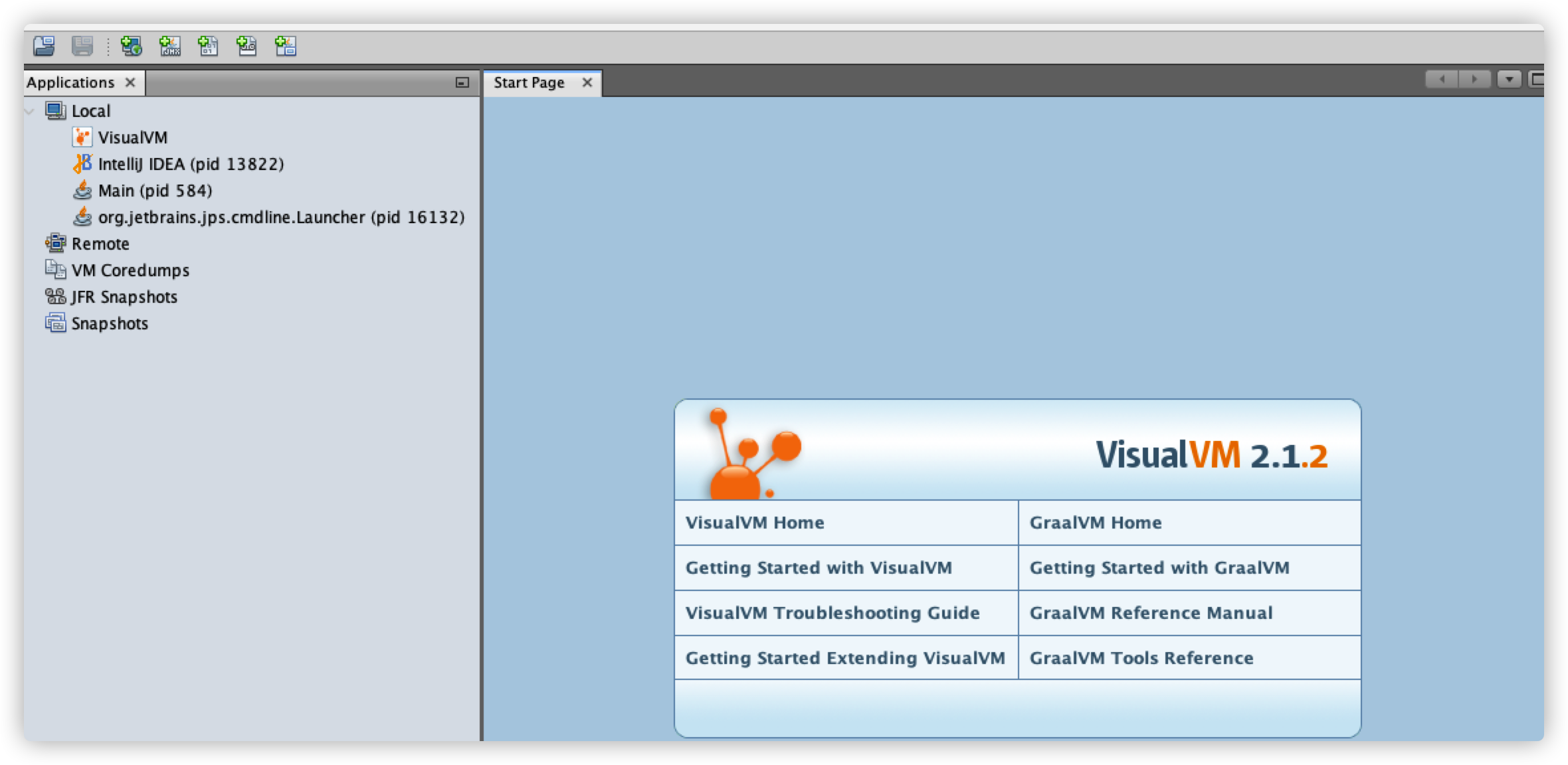

VisualVM 主页面如下所示，

要在 VisualVM 的配置文件中增加关于 JDK 的信息，否则后续关联本地执行程序对应的进程，可能出问题。

配置文件位于 /Resources/visualvm/etc 文件夹下，在 visualvm.conf 中增加如下配置：

visualvm_jdkhome="/Library/Java/JavaVirtualMachines/jdk1.8.0_301.jdk/Contents/Home"

Overview

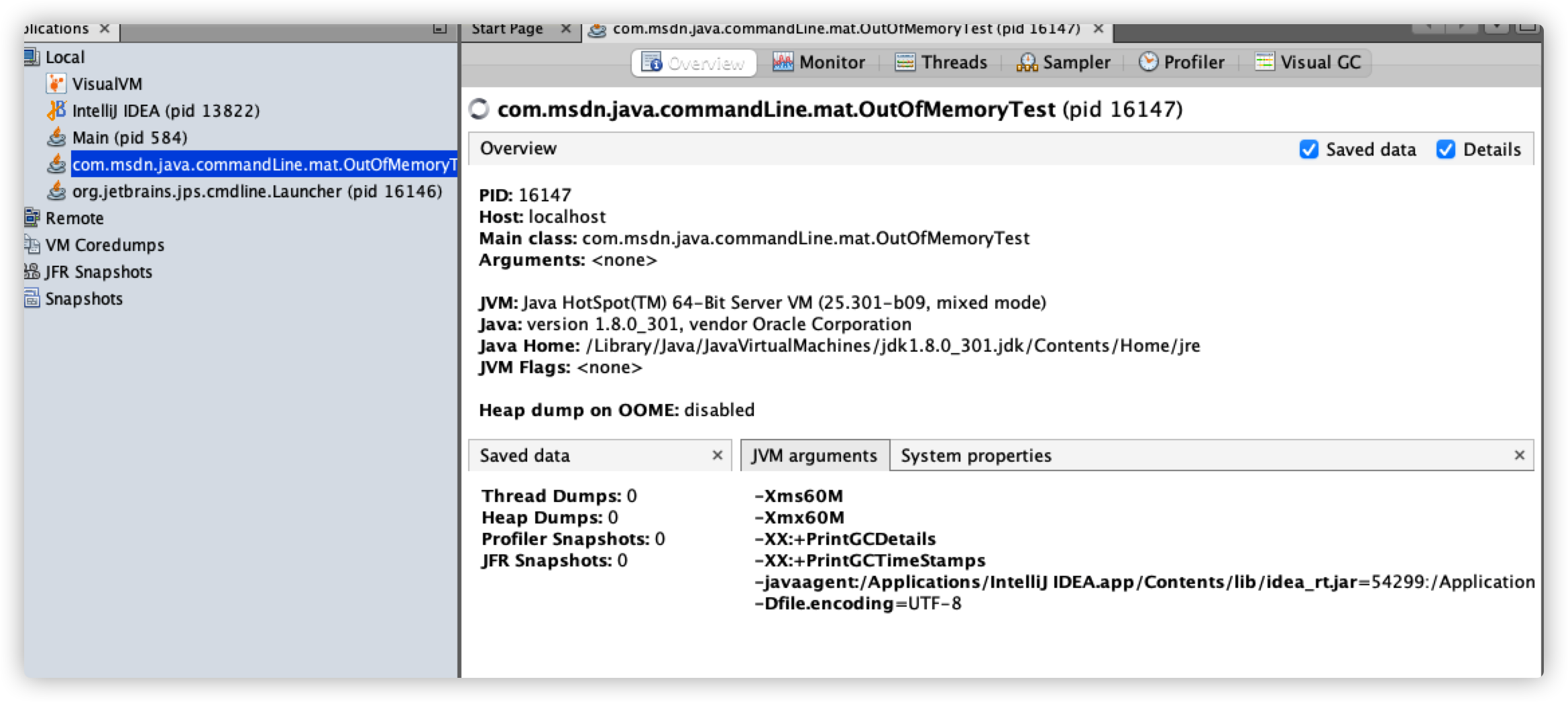

还是继续使用上文的本地案例，执行上述程序，在 VisualVM 页面左侧双击程序对应的进程，首先进入 Overview 页面。

该页面可以查看程序的基本情况，比如进程 ID、Main class、JDK 版本、启动参数等等。

Monitor

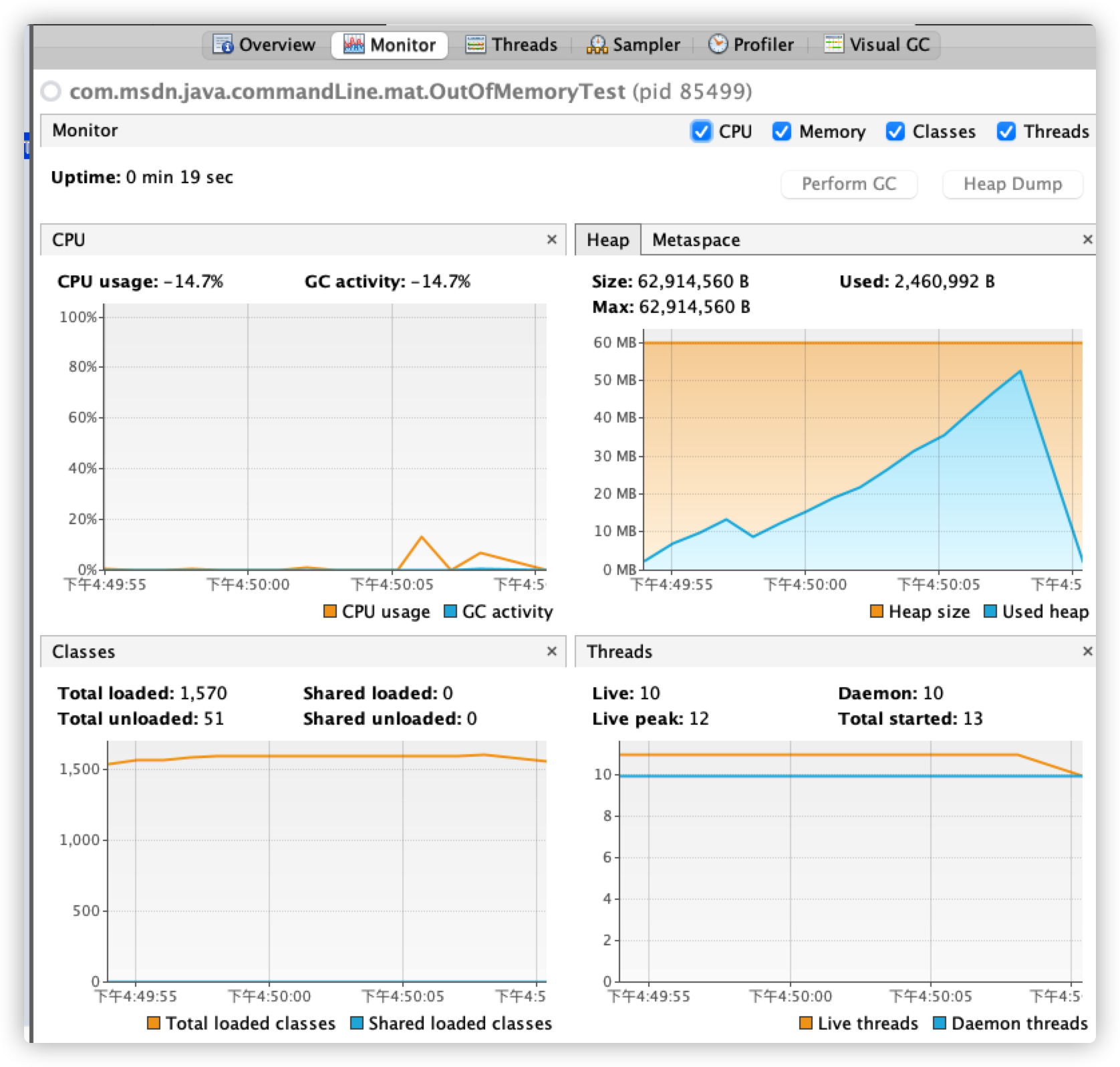

点击页面上的 Monitor，可以监控应用程序 CPU、堆、方法区、类加载和线程数的总体情况。如下图所示：

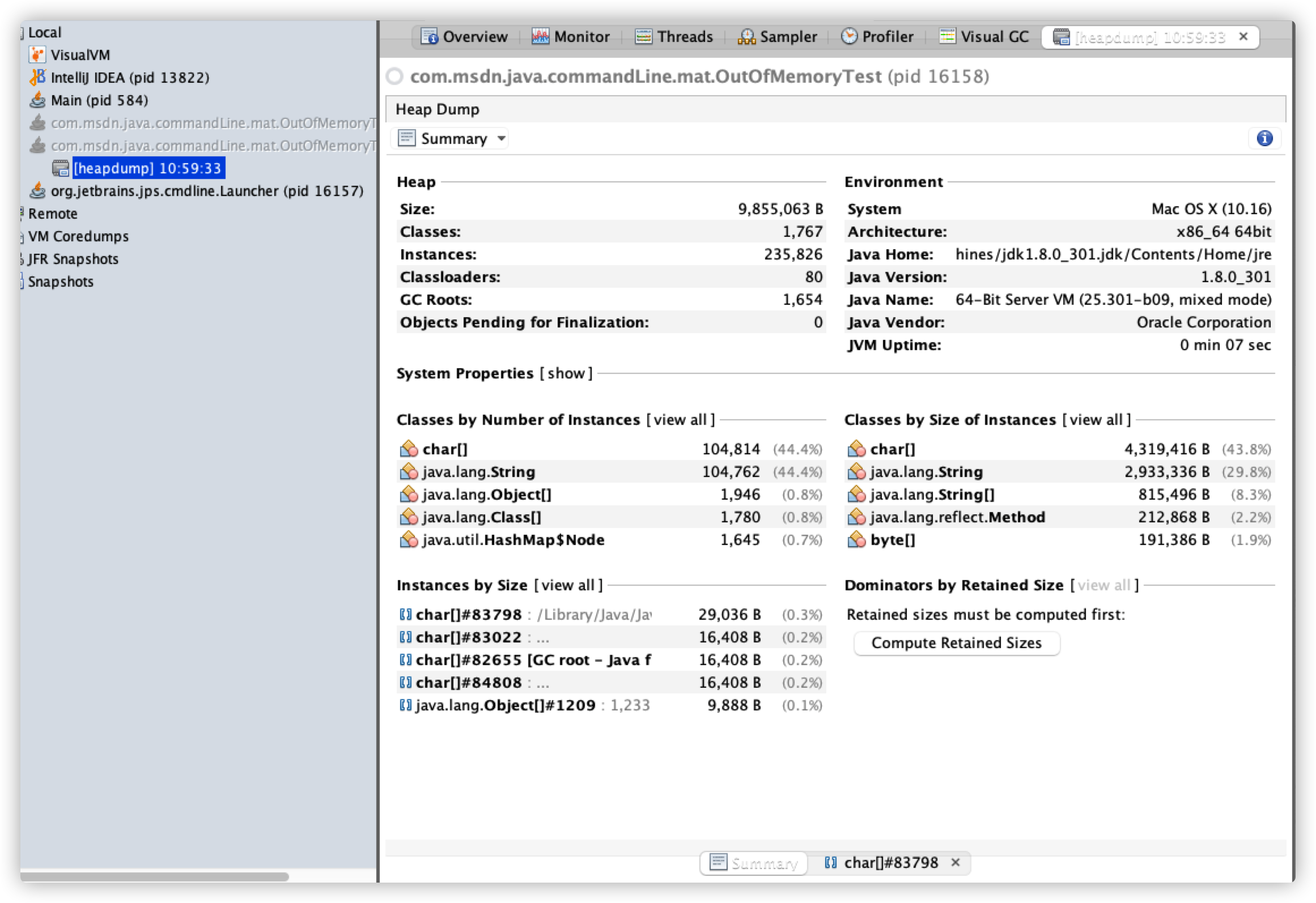

点击“Perform GC”和“Heap Dump”按钮还可以手动执行 Full GC 和生成堆快照，比如说点击“Heap Dump”按钮，得到下述图片：

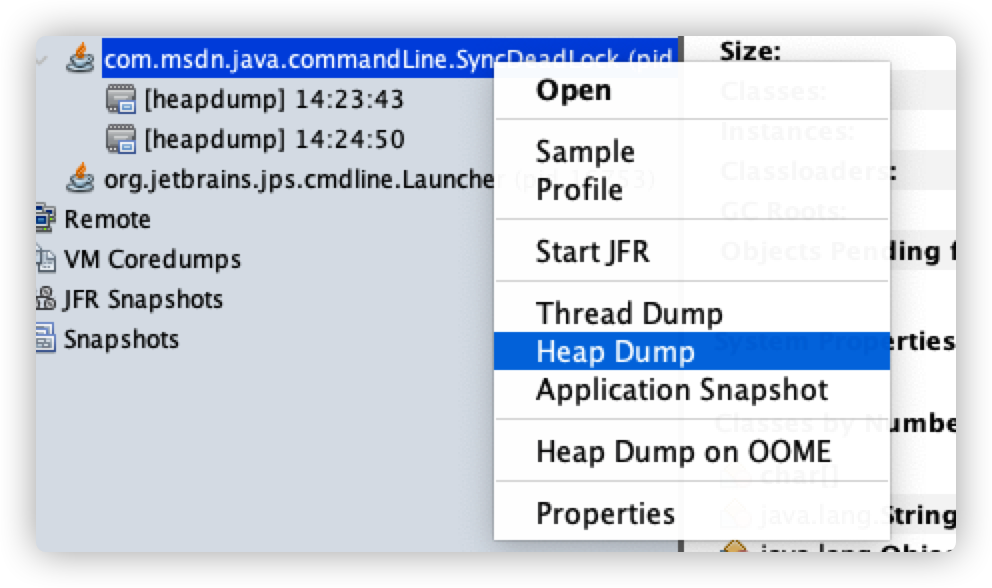

上述堆 dump 还可以通过这种方式查看，右键菜单中的 “Heap Dump“，

这里我们重点讲一下 heap dump 页面的内容，该页面又提供了5个基本功能页：summary、Objects、Threads、OQL Consle、R Console。

1、Summary 页面展示了当前内存的整体信息，包括内存大小 、实例总数、类总数等。

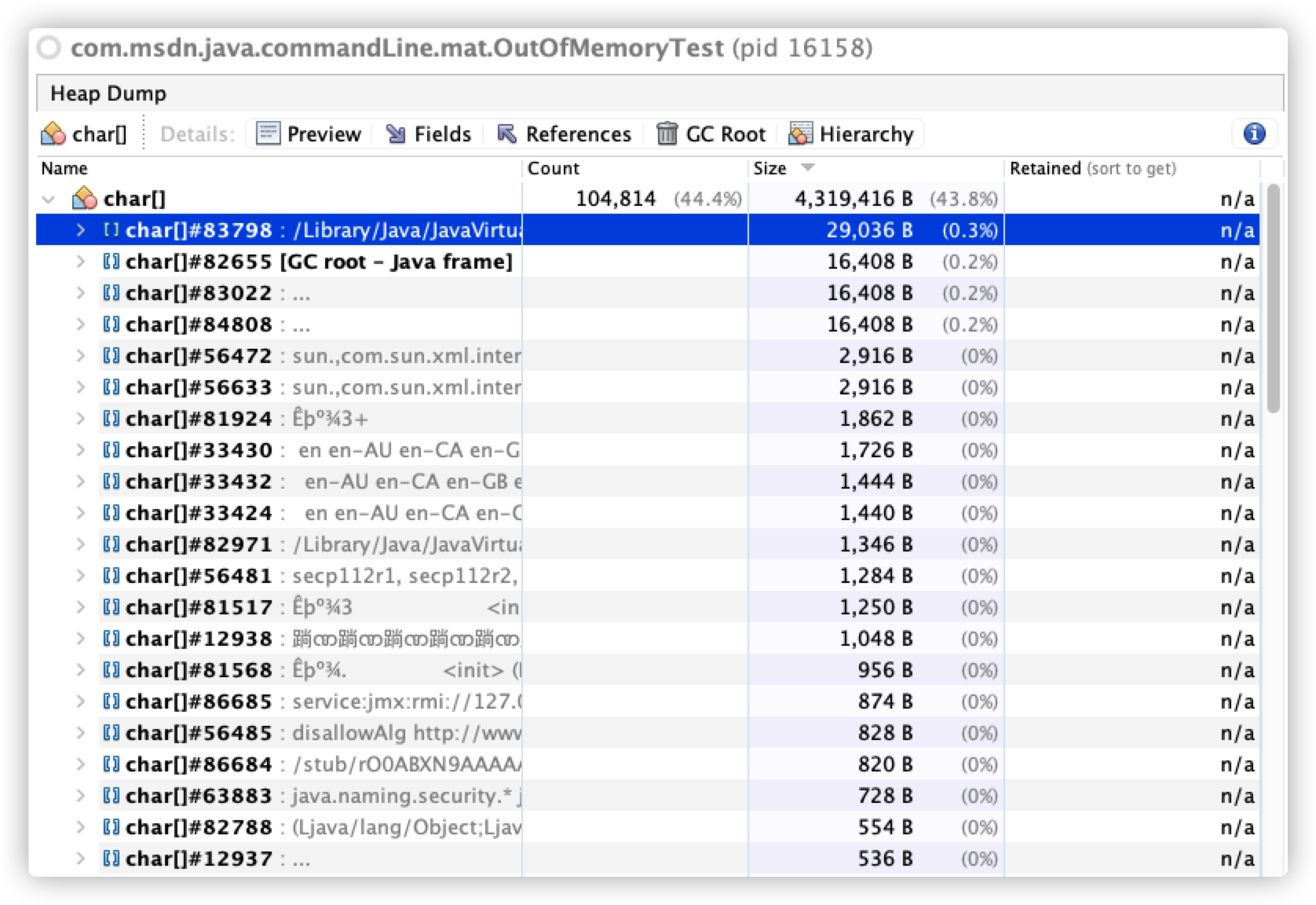

在上述页面还可以进行很多操作，比如点击“Classe上 by Size of Instances”下的 char[]，进入详情页。

这个界面和 MAT
