【Proteus仿真】【STM32单片机】推箱子游戏设计

---

一、功能简介

本项目使用Proteus8仿真STM32单片机控制器，使用按键、IIC OLED模块等。
主要功能：
系统运行后，OLED显示第一关推箱子游戏界面，通过KEY1、KEY2、KEY3和KEY44个按键控制玩家上、下、左和右移动方向。每将箱子全部移动到目的地，则进入下一关地图，默认项目中设计了4种地图，用户可根据配套上位机软件生成游戏地图。

---

二、软件设计

/*
作者：嗨小易（QQ技术交流群：570487280）

*/




//按键消息处理
void key_event(void)
{
	u8 i=0,k=0;

	//获取玩家的位置
	for(i=0;i<MAP_ROW;i++)
	{
		for(k=0;k<MAP_COL;k++)
		{
			if(map[glevel][i][k]==PLAYER || map[glevel][i][k]==PLAYER+DEST)
				goto end;
		}
	}
end:
	//方向键 上下左右
	switch(gkey_value)
	{
		case KEY1_PRESS:
			//能不能够移动 玩家前面是空地，直接移动
			if(map[glevel][i-1][k]==SPACE || map[glevel][i-1][k]==DEST)
			{
				map[glevel][i-1][k]+=PLAYER;
				map[glevel][i][k]-=PLAYER;
			}
			//前面是箱子，还要判断箱子的前面是什么
			else if(map[glevel][i-1][k]==BOX || map[glevel][i-1][k]==BOX+DEST)
			{
				if(map[glevel][i-2][k]==SPACE || map[glevel][i-2][k]==DEST)
				{
					//把箱子移动到前面位置
					map[glevel][i-2][k]+=BOX;
					//让原来箱子的位置，减去箱子，然后加上玩家
					map[glevel][i-1][k]=map[glevel][i-1][k]-BOX+PLAYER;
					//让玩家在原来的位置消失
					map[glevel][i][k]-=PLAYER;
				}
			}
			OLED_Clear_Gram();
			break;
		case KEY3_PRESS:
			//能不能够移动 玩家前面是空地，直接移动
			if(map[glevel][i+1][k]==SPACE || map[glevel][i+1][k]==DEST)
			{
				map[glevel][i+1][k]+=PLAYER;
				map[glevel][i][k]-=PLAYER;
			}
			//前面是箱子，还要判断箱子的前面是什么
			else if(map[glevel][i+1][k]==BOX || map[glevel][i+1][k]==BOX+DEST)
			{
				if(map[glevel][i+2][k]==SPACE || map[glevel][i+2][k]==DEST)
				{
					//把箱子移动到前面位置
					map[glevel][i+2][k]+=BOX;
					//让原来箱子的位置，减去箱子，然后加上玩家
					map[glevel][i+1][k]=map[glevel][i+1][k]-BOX+PLAYER;
					//让玩家在原来的位置消失
					map[glevel][i][k]-=PLAYER;
				}
			}
			OLED_Clear_Gram();
			break;
		case KEY2_PRESS:
			//能不能够移动 玩家前面是空地，直接移动
			if(map[glevel][i][k-1]==SPACE || map[glevel][i][k-1]==DEST)
			{
				map[glevel][i][k-1]+=PLAYER;
				map[glevel][i][k]-=PLAYER;
			}
			//前面是箱子，还要判断箱子的前面是什么
			else if(map[glevel][i][k-1]==BOX || map[glevel][i][k-1]==BOX+DEST)
			{
				if(map[glevel][i][k-2]==SPACE || map[glevel][i][k-2]==DEST)
				{
					//把箱子移动到前面位置
					map[glevel][i][k-2]+=BOX;
					//让原来箱子的位置，减去箱子，然后加上玩家
					map[glevel][i][k-1]=map[glevel][i][k-1]-BOX+PLAYER;
					//让玩家在原来的位置消失
					map[glevel][i][k]-=PLAYER;
				}
			}
			OLED_Clear_Gram();
			break;
		case KEY4_PRESS:
			//能不能够移动 玩家前面是空地，直接移动
			if(map[glevel][i][k+1]==SPACE || map[glevel][i][k+1]==DEST)
			{
				map[glevel][i][k+1]+=PLAYER;
				map[glevel][i][k]-=PLAYER;
			}
			//前面是箱子，还要判断箱子的前面是什么
			else if(map[glevel][i][k+1]==BOX || map[glevel][i][k+1]==BOX+DEST)
			{
				if(map[glevel][i][k+2]==SPACE || map[glevel][i][k+2]==DEST)
				{
					//把箱子移动到前面位置
					map[glevel][i][k+2]+=BOX;
					//让原来箱子的位置，减去箱子，然后加上玩家
					map[glevel][i][k+1]=map[glevel][i][k+1]-BOX+PLAYER;
					//让玩家在原来的位置消失
					map[glevel][i][k]-=PLAYER;
				}
			}
			OLED_Clear_Gram();
			break;
	}
	gkey_value=0;
}

//游戏过关判定
//返回1过关，0未过关
u8 game_pass(void)
{
	u8 i=0,k=0;

	for(i=0;i<MAP_ROW;i++)
	{
		for(k=0;k<MAP_COL;k++)
		{
			if(map[glevel][i][k]==BOX)
				return 0;
		}
	}
	return 1;
}

//应用控制系统
void appdemo_show(void)
{
	KEY_Init();
	OLED_Init();
	My_EXTI_Init();

	while(1)
	{
		//游戏过关
		if(game_pass())
		{
			glevel++;
			if(glevel>GAME_CENSOR)
			{
				//游戏通过
				OLED_Clear();
				OLED_ShowString(10,10,"Game Pass",16);
				OLED_ShowString(10,30,"Reset Start",16);
				OLED_Refresh_Gram();
				while(1);
			}
		}
		OLED_ShowFontHZ(X_WIDTH-40,10,13,16,1);//第
		OLED_ShowNum(X_WIDTH-24,10,glevel+1,1,16);
		OLED_ShowFontHZ(X_WIDTH-16,10,14,16,1);//关
//		gkey_value=KEY_Scan(0);
		game_draw();//游戏界面绘制
		key_event();//按键消息处理
	}
}

---

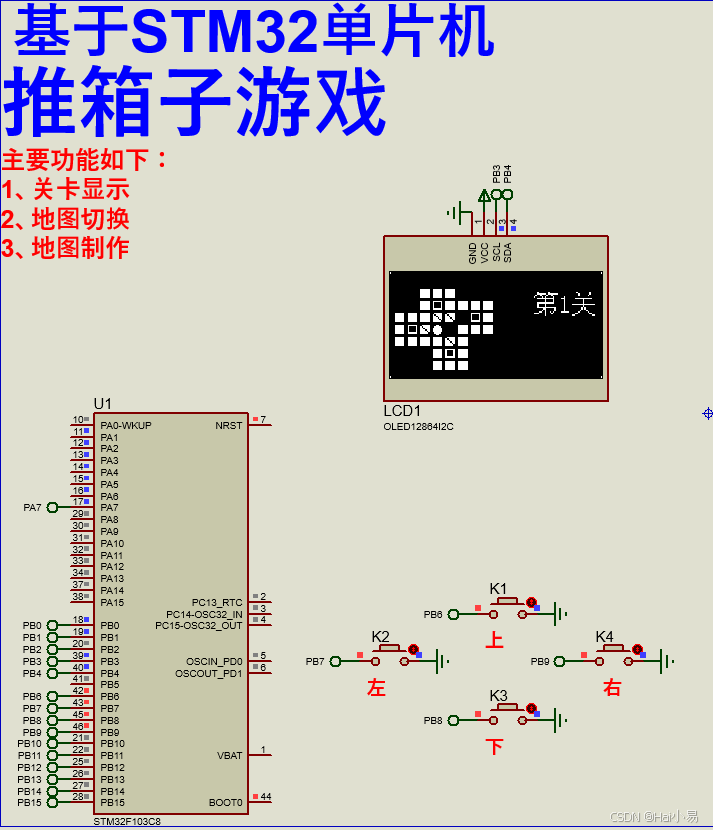

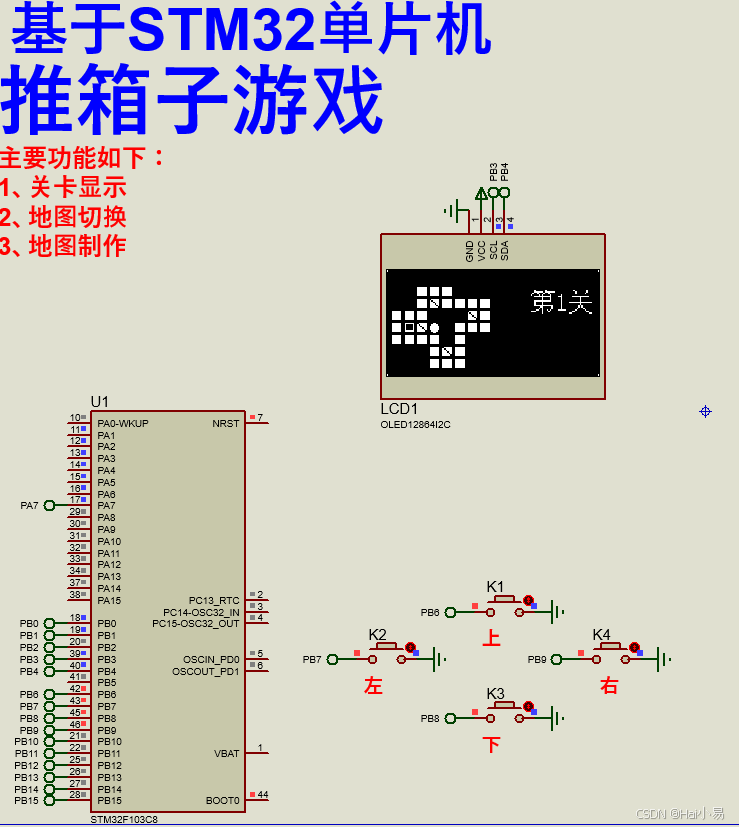

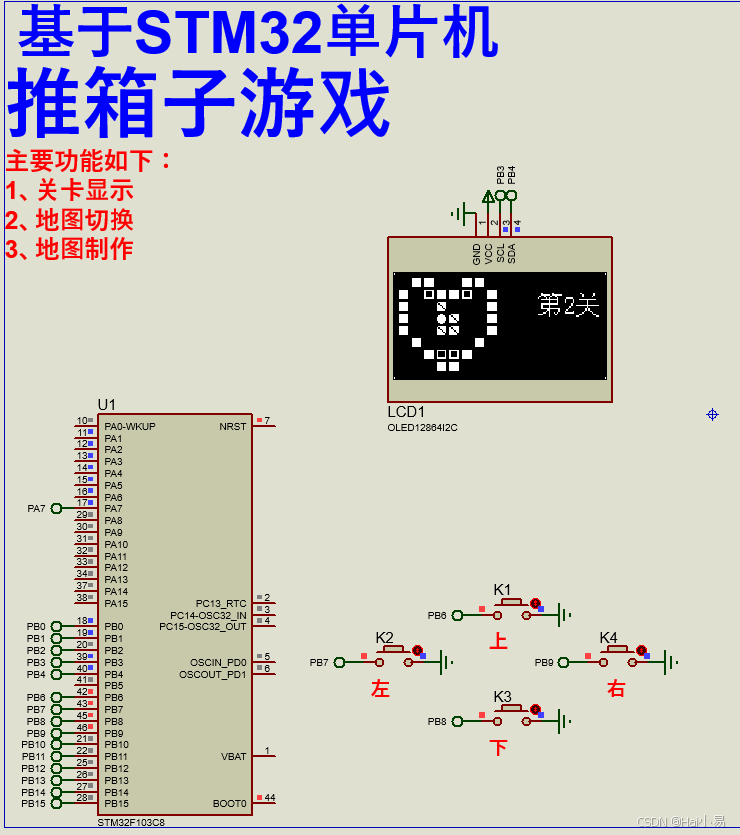

三、实验现象
