【Proteus仿真】【Arduino单片机】声光控节能灯设计

---

一、功能简介

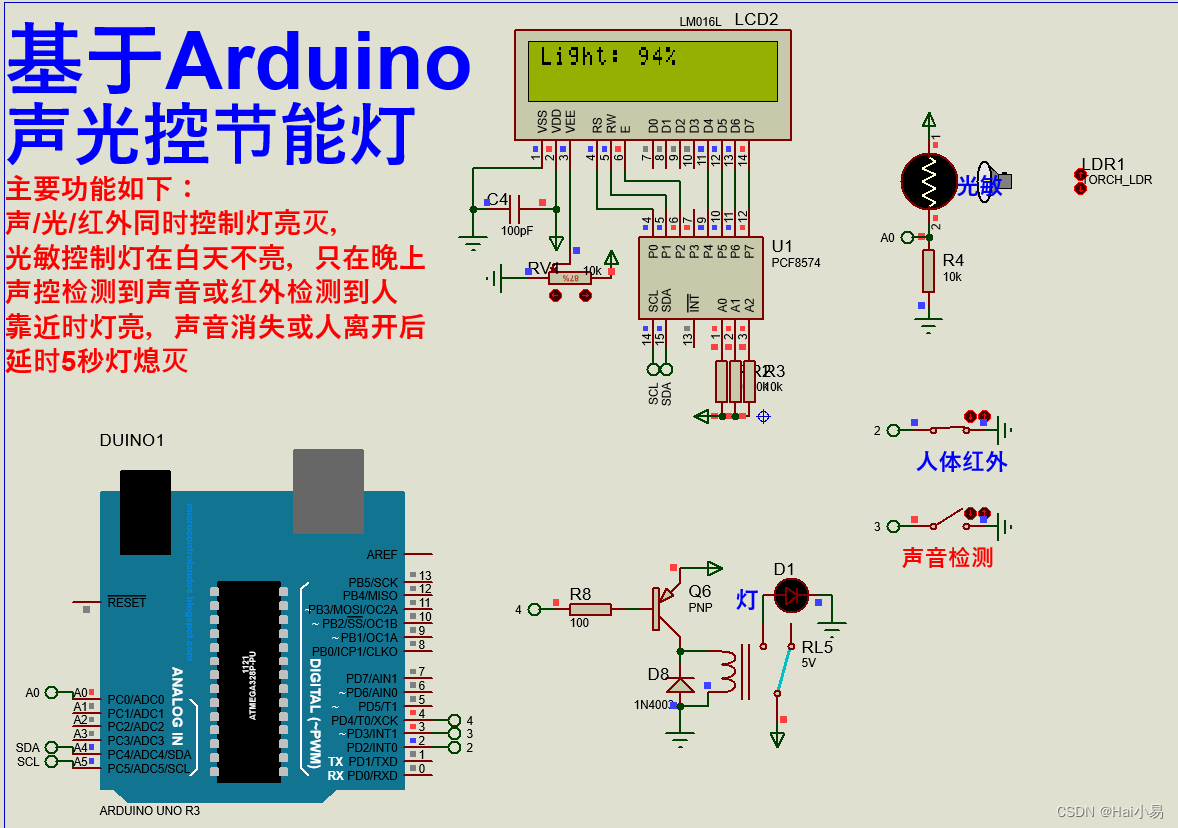

本项目使用Proteus8仿真Arduino单片机控制器，使用人体红外传感器、声音传感器、光线传感器模块，ADC模块、LED灯等。

系统运行后，声/光/红外同时控制灯亮灭，
光敏控制灯在白天不亮，只在晚上
声控检测到声音或红外检测到人
靠近时灯亮，声音消失或人离开后
延时5秒灯熄灭。

---

二、软件设计

/*
作者：嗨小易（QQ：3443792007）
*/




//系统数据获取
void sys_data_get(void)
{
  while(1)
  {
    //读取光线值
		sys_ctrl.light=analogRead(A0)/10;
		sys_ctrl.light=cal_map(sys_ctrl.light,0,103,0,100);

		//传感器检测值显示
		lcd1602_show_nums(6,0,sys_ctrl.light,3,0);

    break;
  }
}

//系统功能控制
void sys_fun_ctrl(void)
{
  //如果是白天，无论有人与否，LED关闭
	if(sys_ctrl.light>=70)
	{
		LED(1);
		sys_ctrl.flag=1;//标记白天
		MsTimer2::stop();//关闭定时器
		sys_ctrl.sec=0;
	}
	else
	{
		sys_ctrl.flag=0;//标记晚上
	}
	//只有晚上时，灯才受光线、声音、人体红外控制
	if(sys_ctrl.flag==0)
	{
		//如果有人或者有声音，灯亮
		if(IRED==0 || SOUND==0)
		{
			LED(0);
			// MsTimer2::stop();//关闭定时器
      MsTimer2::start();//打开定时器
			sys_ctrl.sec=0;
			sys_ctrl.led_flag=1;
		}
		// //如果没有人并且没有声音，灯亮一段时间熄灭
		// if(IRED==1 && SOUND==1 && sys_ctrl.led_flag==1)
		// {
		// 	MsTimer2::start();//打开定时器
		// }
	}
}


//定时器2中断函数
void timer2Isr(void)
{
	static u8 i=0;
	i++;
	if(i>=100)
	{
		i=0;
		sys_ctrl.sec++;
		if(sys_ctrl.sec>=LED_COLSE_TIME)//时间到达，自动关闭LED
    {
      LED(1);
      MsTimer2::stop();//关闭定时器
      sys_ctrl.sec=0;
      sys_ctrl.led_flag=0;
    }
	}
}

---

三、实验现象

演示视频：https://space.bilibili.com/444388619

---
