【Proteus仿真】【51单片机】基于单片机的环境监测系统

---

一、功能简介

本项目使用Proteus8仿真51单片机控制器，使用LCD1604液晶、DHT11温湿度传感器、声光报警、按键模块、CO\CO2\烟雾传感器、继电器控制模块等。

主要功能：
系统运行后，LCD1604显示温湿度、CO、CO2和烟雾浓度；
可通过按键K5选择自动/手动模式，当处于手动模式时，
K1用于控制加热散热，K2用于控制加湿除湿，K3用于控制
风扇开关，K4用于手动关闭所有设备；当处于自动模式时，
检测温度高于上限，风扇开启，低于下限，加热开启，阈值范围内关闭加热和散热；检测湿度高于上限，除湿开启，低于下限，加湿开启，阈值范围内关闭加湿和除湿；检测CO/CO2/烟雾浓度高于上限，开启风扇，低于阈值关闭风扇。超限时声光报警。

---

二、软件设计

/*
作者：嗨小易（QQ：3443792007）

*/


//系统数据设置
void sys_data_set(void)
{
	u8 key=0;
	static u8 jsrflag=0;
	static u8 jcsflag=0;
	static u8 fsflag=0;

	key=key_scan(0);
	//模式设置
	if(key==KEY3_PRESS)
	{
		//自动模式
		if(sys_ctrl.auto_flag==0)
		{
			sys_ctrl.mode++;
			if(sys_ctrl.mode>7)sys_ctrl.mode=1;
		}
		//手动模式
		else
		{
			FS_PIN=!FS_PIN;
		}
	}
	//在设置模式下，加
	else if(key==KEY1_PRESS)
	{
		//自动模式
		if(sys_ctrl.auto_flag==0)
		{
			switch(sys_ctrl.mode)
			{
				case 1://温度下限
					sys_ctrl.templ++;
					if(sys_ctrl.templ>99)sys_ctrl.templ=0;
					break;
				case 2://温度上限
					sys_ctrl.temph++;
					if(sys_ctrl.temph>99)sys_ctrl.temph=0;
					break;
				case 3://湿度下限
					sys_ctrl.humil++;
					if(sys_ctrl.humil>99)sys_ctrl.humil=0;
					break;
				case 4://湿度上限
					sys_ctrl.humih++;
					if(sys_ctrl.humih>99)sys_ctrl.humih=0;
					break;
				case 5://CO浓度上限
					sys_ctrl.coh++;
					if(sys_ctrl.coh>99)sys_ctrl.coh=0;
					break;
				case 6://CO2浓度上限
					sys_ctrl.co2h++;
					if(sys_ctrl.co2h>99)sys_ctrl.co2h=0;
					break;
				case 7://烟雾浓度上限
					sys_ctrl.gash++;
					if(sys_ctrl.gash>99)sys_ctrl.gash=0;
					break;
			}
		}
		//手动模式
		else
		{
			jsrflag=!jsrflag;
			if(jsrflag==1)//加热
			{
				JR_PIN=0;SR_PIN=1;
			}
			else//散热
			{
				JR_PIN=1;SR_PIN=0;
			}
		}
	}
	//在设置模式下，减
	else if(key==KEY2_PRESS)
	{
		//自动模式
		if(sys_ctrl.auto_flag==0)
		{
			switch(sys_ctrl.mode)
			{
				case 1://温度下限
					sys_ctrl.templ--;
					if(sys_ctrl.templ<0)sys_ctrl.templ=99;
					break;
				case 2://温度上限
					sys_ctrl.temph--;
					if(sys_ctrl.temph<0)sys_ctrl.temph=99;
					break;
				case 3://湿度下限
					sys_ctrl.humil--;
					if(sys_ctrl.humil<0)sys_ctrl.humil=99;
					break;
				case 4://湿度上限
					sys_ctrl.humih--;
					if(sys_ctrl.humih<0)sys_ctrl.humih=99;
					break;
				case 5://CO浓度上限
					sys_ctrl.coh--;
					if(sys_ctrl.coh<0)sys_ctrl.coh=99;
					break;
				case 6://CO2浓度上限
					sys_ctrl.co2h--;
					if(sys_ctrl.co2h<0)sys_ctrl.co2h=99;
					break;
				case 7://烟雾浓度上限
					sys_ctrl.gash--;
					if(sys_ctrl.gash<0)sys_ctrl.gash=99;
					break;
			}
		}
		//手动模式
		else
		{
			jcsflag=!jcsflag;
			if(jcsflag==1)//加湿
			{
				JS_PIN=0;CS_PIN=1;
			}
			else//除湿
			{
				JS_PIN=1;CS_PIN=0;
			}
		}
	}
	//确定
	else if(key==KEY4_PRESS)
	{
		//自动模式
		if(sys_ctrl.auto_flag==0)
			sys_ctrl.mode=0;
		//手动模式
		else
		{
			JR_PIN=1;SR_PIN=1;
			JS_PIN=1;CS_PIN=1;
			FS_PIN=1;
		}
	}
	//自动/手动
	else if(key==KEY5_PRESS)
	{
		sys_ctrl.auto_flag=!sys_ctrl.auto_flag;
		if(sys_ctrl.auto_flag==0)
		{
			JR_PIN=1;SR_PIN=1;
			JS_PIN=1;CS_PIN=1;
			FS_PIN=1;
		}
	}
}

//系统功能控制
void sys_fun_ctrl(void)
{
	//自动模式
	if(sys_ctrl.auto_flag==0)
	{
		//正常模式下
		if(sys_ctrl.mode==0)
		{
			//如果温度高于上限，报警，打开散热
			if(sys_ctrl.temp>sys_ctrl.temph)
			{
				JR_PIN=1;SR_PIN=0;
				beep_alarm(1,10000);
			}
			//如果温度低于下限，报警，打开加热
			else if(sys_ctrl.temp<sys_ctrl.templ)
			{
				JR_PIN=0;SR_PIN=1;
				beep_alarm(1,10000);
			}
			//温度正常，关闭加热/散热
			else
			{
				JR_PIN=1;SR_PIN=1;
			}

			//如果湿度高于上限，报警，打开除湿
			if(sys_ctrl.humi>sys_ctrl.humih)
			{
				JS_PIN=1;CS_PIN=0;
				beep_alarm(1,10000);
			}
			//如果湿度低于下限，报警，打开加湿
			else if(sys_ctrl.humi<sys_ctrl.humil)
			{
				JS_PIN=0;CS_PIN=1;
				beep_alarm(1,10000);
			}
			//如果湿度正常，关闭加湿除湿
			else
			{
				JS_PIN=1;CS_PIN=1;
			}

			//如果CO/CO2/烟雾体浓度高于上限，报警，打开风扇
			if(sys_ctrl.co>sys_ctrl.coh || sys_ctrl.co2>sys_ctrl.co2h || sys_ctrl.gas>sys_ctrl.gash)
			{
				FS_PIN=0;
				beep_alarm(1,10000);
			}
			else FS_PIN=1;
		}
	}
}

//应用控制系统
void appdemo_show(void)
{
	u8 i=2;
	sys_parm_init();//系统参数初始化
	lcd1604_init();
	DHT11_Init();
	//读取数据，等待稳定
	while(i--)
	{
		sys_data_get();
		delay_ms(100);
	}
	sys_open_show();//系统开机界面显示

	while(1)
	{
		sys_data_get();//系统数据获取
		sys_data_show();//系统数据显示
		sys_data_set();//系统数据设置
		sys_fun_ctrl();//系统功能控制
	}
}

---

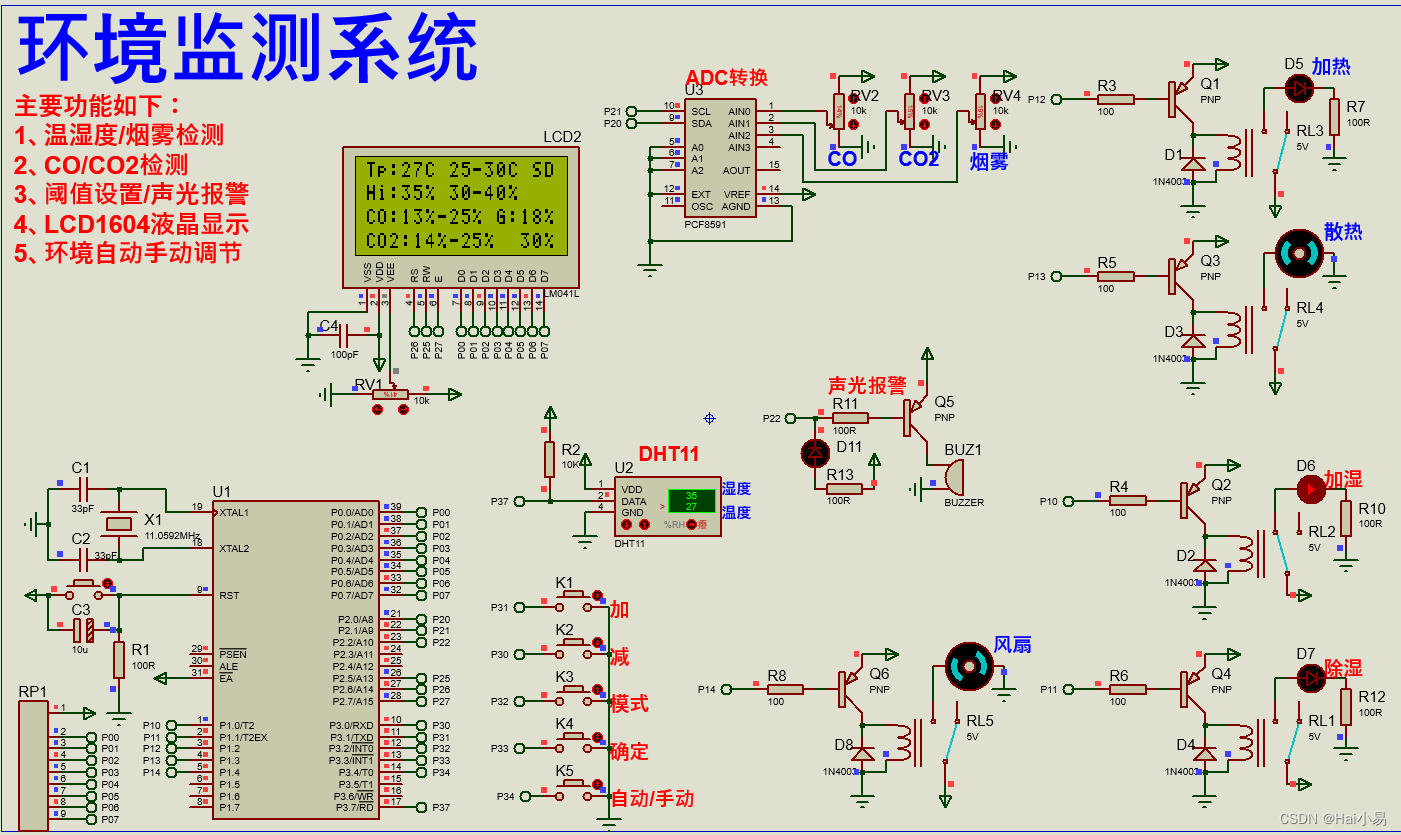

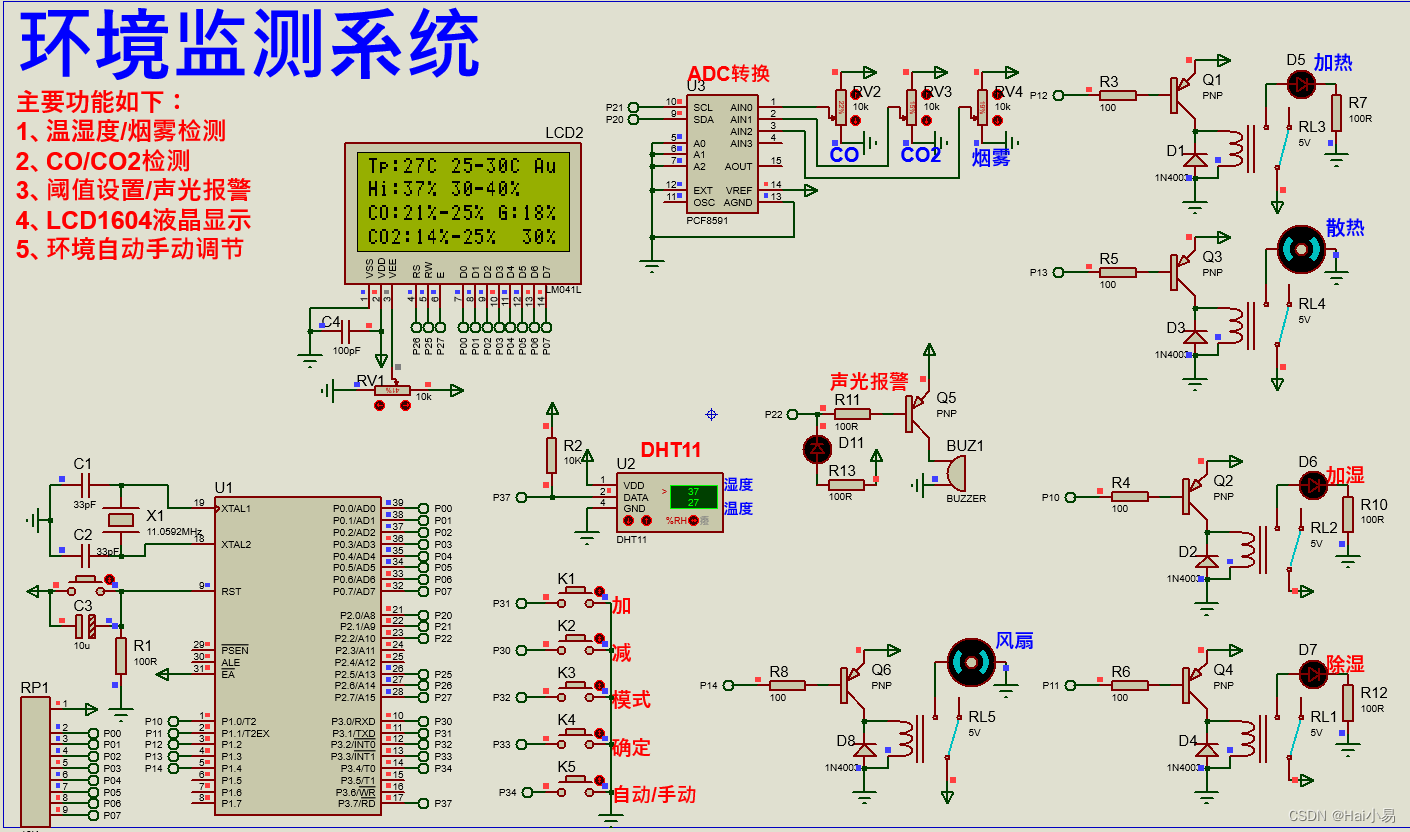

三、实验现象
