Flink 核心特点

批流一体

所有的数据都天然带有时间的概念，必然发生在某一个时间点。把事件按照时间顺序排列起来，就形成了一个事件流，也叫作数据流。「无界数据」是持续产生的数据，所以必须持续地处理无界数据流。「有界数据」，就是在一个确定的时间范围内的数据流，有开始有结束，一旦确定了就不会再改变。

可靠的容错能力

集群级容错
- 集群管理器集成（Hadoop YARN、Mesos或Kubernetes）
- 高可用性设置（HA模式基于ApacheZooKeeper）
应用级容错（ Checkpoint）
- 一致性（其本身支持Exactly-Once 语义）
- 轻量级（检查点的执行异步和增量检查点）
高吞吐、低延迟

运行时架构

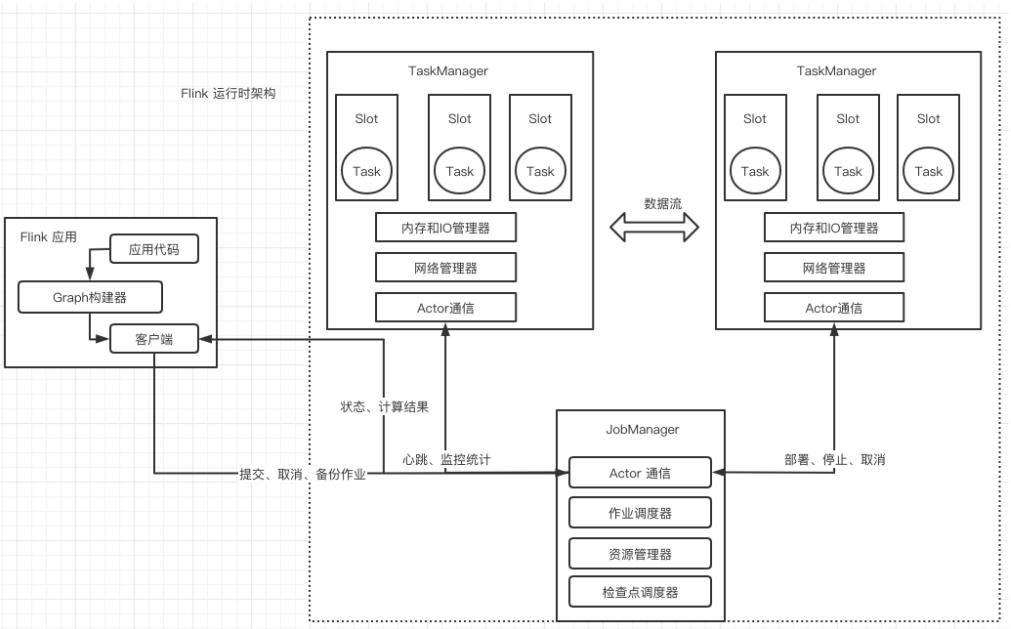

运行时架构图

Flink 客户端
- 提交Flink作业到Flink集群
- Stream Graph 和 Job Graph构建
JobManager
- 资源申请
- 任务调度
- 应用容错
TaskManager
- 接收JobManager 分发的子任务，管理子任务
- 任务处理（消费数据、处理数据）

Flink 应用

数据流

DataStream 体系

DataStream(每个DataStream都有一个Transformation对象)
DataStreamSource（DataStream的起点）
DataStreamSink（DataStream的输出）
KeyedStream（表示根据指定的Key记性分组的数据流）
WindowdeStream & AllWindowedStream（根据key分组且基于WindowAssigner切分窗口的数据流）
JoinedStreams & CoGroupedStreams
1. JoinedStreams底层使用CoGroupedStreams来实现
2. CoGrouped侧重的是Group，对数据进行分组，是对同一个key上的两组集合进行操作
3. Join侧重的是数据对，对同一个key的每一对元素进行操作
ConnectedStreams（表示两个数据流的组合）
BroadcastStream & BroadcastConnectedStream（DataStream的广播行为）
IterativeStream（包含IterativeStream的Dataflow是一个有向有环图）
AsyncDataStream（在DataStream上使用异步函数的能力）

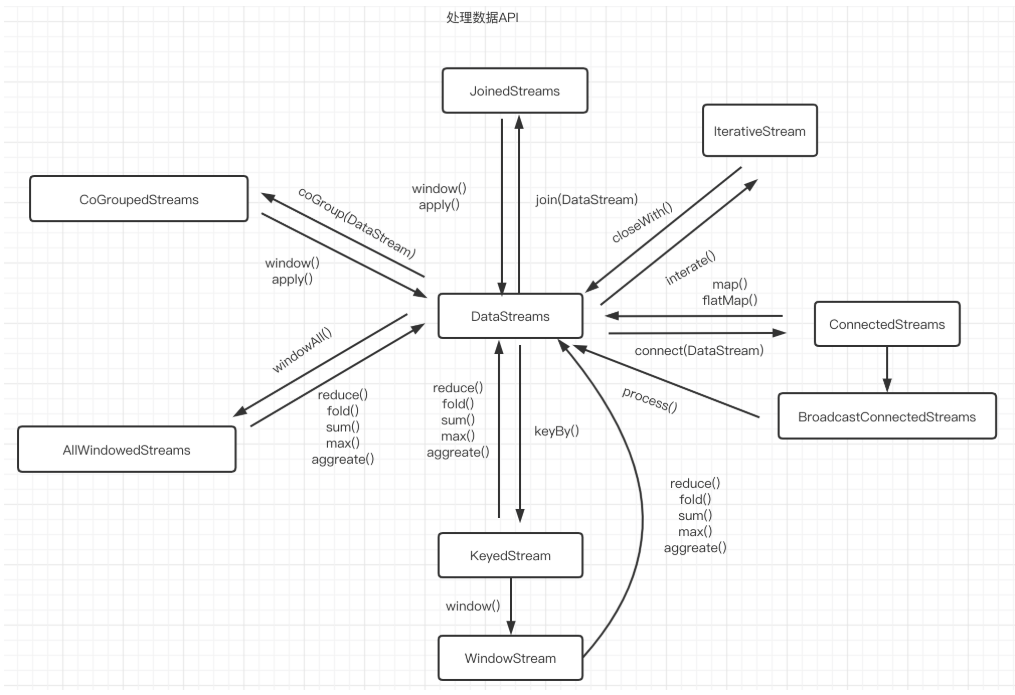

处理数据API

核心抽象

环境对象

数据流元素

StreamRecord（数据流中的一条记录｜事件）
1. 数据的值本身
2. 时间戳（可选）
LatencyMarker（用来近似评估延迟）
1. 周期性的在数据源算子中创造出来的时间戳
2. 算子编号
3. 数据源所在的Task编号
Watemark（是一个时间戳，用来告诉算子所有时间早于等于Watermark的事件或记录都已经到达，不会再有比Watermark更早的记录，算子可以根据Watermark触发窗口的计算、清理资源等）
StreamStatus（用来通知Task是否会继续接收到上游的记录或者Watermark）
1. 空闲状态（IDLE）。
2. 活动状态（ACTIVE）。

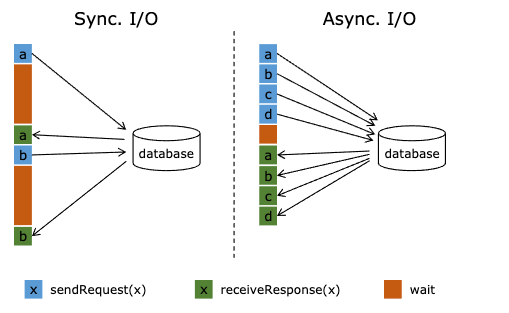

Flink 异步IO

原理

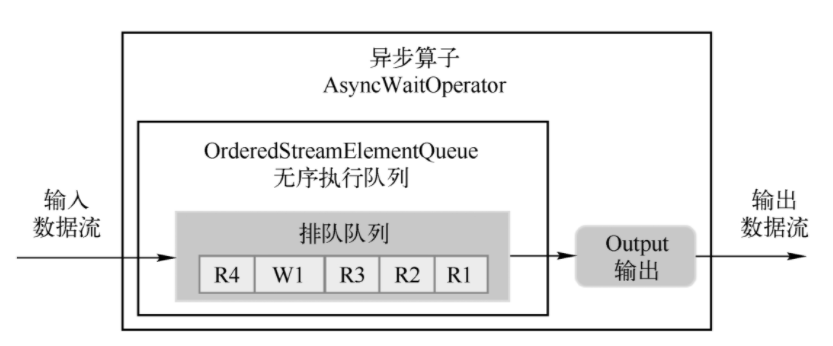

顺序输出模式（先收到的数据元素先输出，后续数据元素的异步函数调用无论是否先完成，都需要等待）

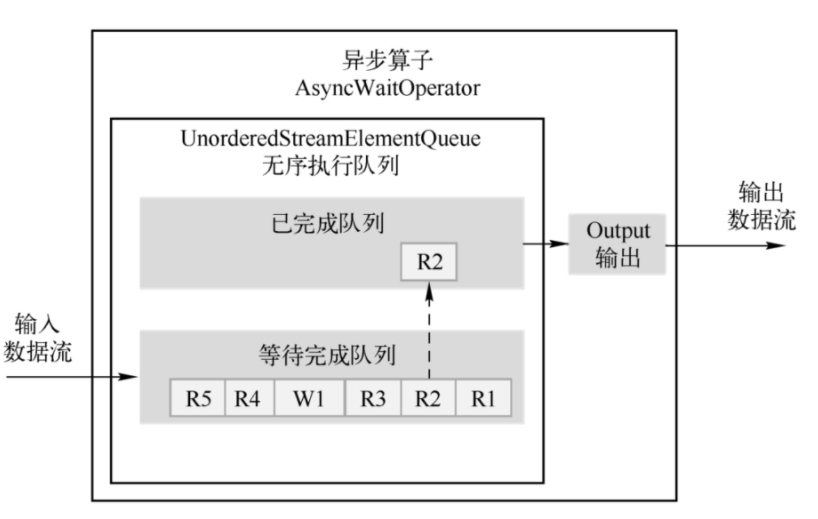

无序输出模式（先处理完的数据元素先输出，不保证消息顺序）

数据分区

ForwardPartitioner（用于在同一个OperatorChain中上下游算子之间的数据转发，实际上数据是直接传递给下游的）
ShufflePartitioner（随机将元素进行分区，可以确保下游的Task能够均匀地获得数据）
ReblancePartitioner（以Round-robin的方式为每个元素分配分区，确保下游的Task可以均匀地获得数据，避免数据倾斜）
RescalingPartitioner（用Round-robin选择下游的一个Task进行数据分区，如上游有2个Source，下游有6个Map，那么每个Source会分配3个固定的下游Map，不会向未分配给自己的分区写入数据）
BroadcastPartitioner（将该记录广播给所有分区）
KeyGroupStreamPartitioner（KeyedStream根据KeyGroup索引编号进行分区，该分区器不是提供给用户来用的）

窗口

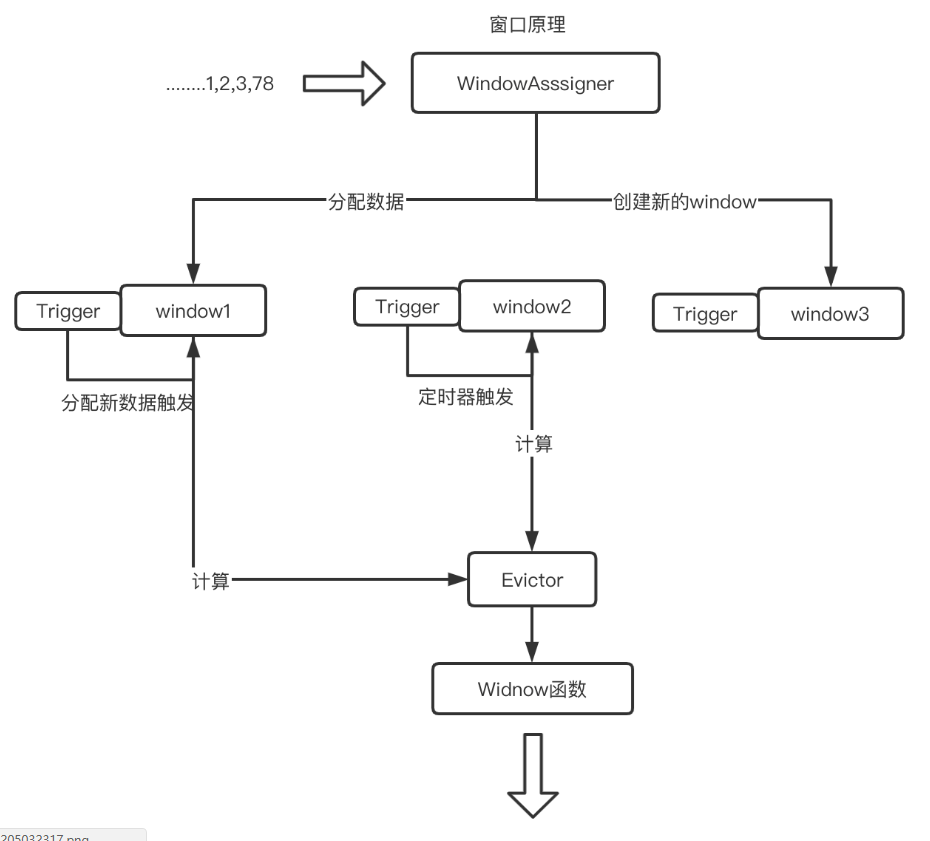

实现原理

WindowAssigner（用来决定某个元素被分配到哪个/哪些窗口中去）
WindowTrigger（决定一个窗口何时能够呗计算或清除，每一个窗口都拥有一个属于自己的Trigger）
WindowEvictor（窗口数据的过滤器，可在Window Function 执行前或后，从Window中过滤元素）
- CountEvictor：计数过滤器。在Window中保留指定数量的元素，并从窗口头部开始丢弃其余元素
- DeltaEvictor：阈值过滤器。丢弃超过阈值的数据记录
- TimeEvictor：时间过滤器。保留最新一段时间内的元素

Watermark （水印）

作用

用于处理乱序事件，而正确地处理乱序事件，通常用Watermark机制结合窗口来实现

DataStream Watermark 生成

Source Function 中生成Watermark
DataStream API 中生成Watermark
1. AssingerWithPeriodicWatermarks （周期性的生成Watermark策略，不会针对每个事件都生成）
2. AssingerWithPunctuatedWatermarks （对每个事件都尝试进行Watermark的生成，如果生成的结果是null 或Watermark小于之前的，则不会发往下游）

内存管理

自主内存管理

原因

JVM内存管理的不足
1. 有效数据密度低
2. 垃圾回收（大数据场景下需要消耗大量的内存，更容易触发Full GC ）
3. OOM 问题影响稳定性
4. 缓存未命中问题（Java对象在堆上存储时并不是连续的）
自主内存管理
1. 堆上内存的使用、监控、调试简单，堆外内存出现问题后的诊断则较为复杂
2. Flink有时需要分配短生命周期的MemorySegment，在堆外内存上分配比在堆上内存开销更高。
3. 在Flink的测试中，部分操作在堆外内存上会比堆上内存慢
4. 大内存（上百GB）JVM的启动需要很长时间，Full GC可以达到分钟级。使用堆外内存，可以将大量的数据保存在堆外，极大地减小堆内存，避免GC和内存溢出的问题。
5. 高效的IO操作。堆外内存在写磁盘或网络传输时是zero-copy，而堆上内存则至少需要1次内存复制。
6. 堆外内存是进程间共享的。也就是说，即使JVM进程崩溃也不会丢失数据。这可以用来做故障恢复（Flink暂时没有利用这项功能，不过未来很可能会去做）
7. 堆外内存的优势
8. 堆外内存的不足

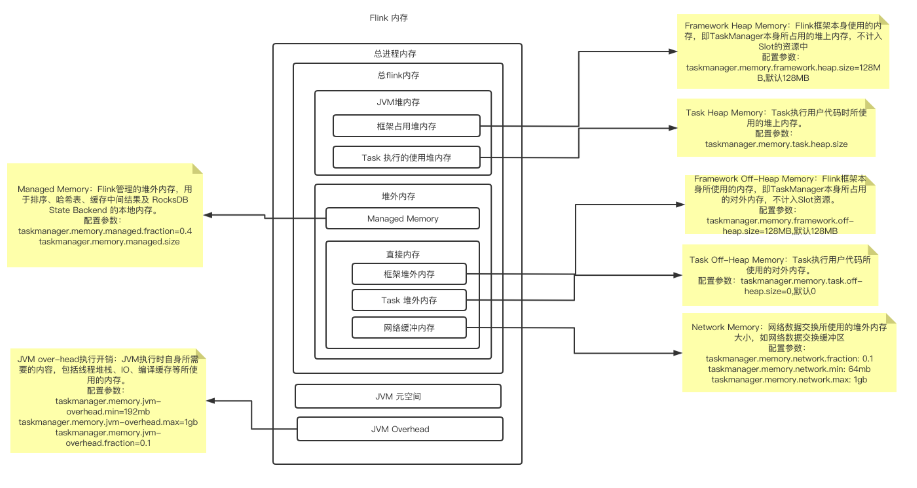

内存模型

内存模型图

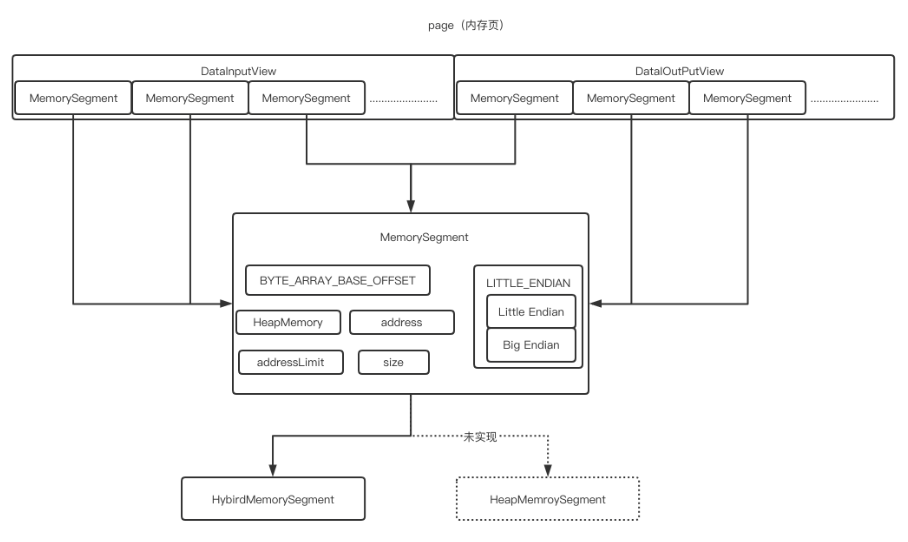

MemorySegment（内存段）

一个MemorySegment对应着一个32KB大小的内存块。这块内存既可以是堆上内存（Java的byte数组），也可以是堆外内存（基于Netty的DirectByteBuffer）

图解

结构

BYTE_ARRAY_BASE_OFFSET（二进制字节数组的起始索引）
LITTLE_ENDIAN（判断是否为Little Endian模式的字节存储顺序，若不是，就是Big Endian模式）
- Big Endian：低地址存放最高有效字节（MSB）
- Little Endian：低地址存放最低有效字节（LSB）X86机器
HeapMemory（如果MemeorySegment使用堆上内存，则表示一个堆上的字节数组（byte［］），如果MemorySegment使用堆外内存，则为null）
address（字节数组对应的相对地址）
addressLimit（标识地址结束位置）
size（内存段的字节数）

实现

HybirdMemorySegment：用来分配堆上和堆外内存和堆上内存，Flink 在实际使用中只使用了改方式。原因是当有多个实现时，JIT无法直接在编译时自动识别优化
HeapMemorySegment：用来分配堆上内存，实际没有实现

MemroyManager（内存管理器）

实际申请的是堆外内存，通过RocksDB的Block Cache和WriterBufferManager参数来限制，RocksDB使用的内存量

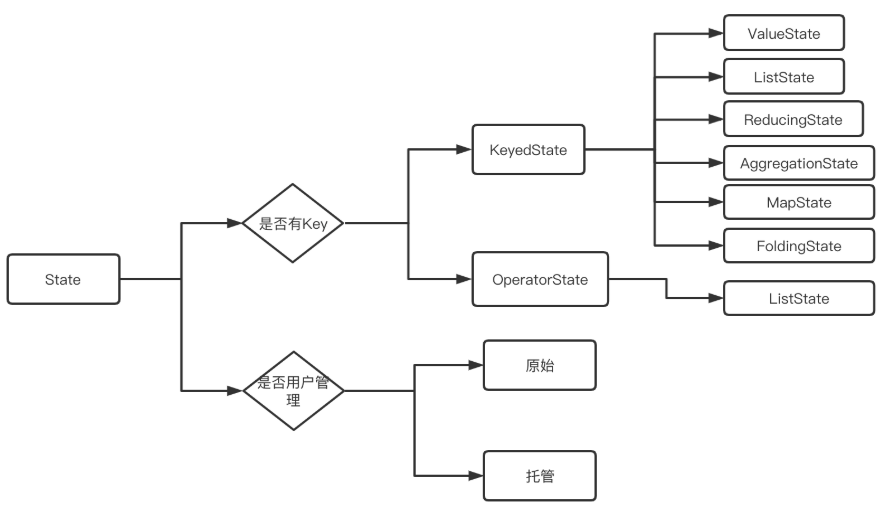

State（状态）

状态管理需要考虑的因素：

状态数据的存储和访问
状态数据的备份和恢复
状态数据的划分和动态扩容
状态数据的清理

状态存储

MemoryStateBackend：纯内存，适用于验证、测试，不推荐生产环境
FsStateBackend：内存+文件，适用于长周期大规模的数据
RocksDBStateBackend：RocksDB，适用于长周期大规模的数据

重分布

ListState：并行度在改变的时候，会将并发上的每个List都取出，然后把这些List合并到一个新的List,根据元素的个数均匀分配给新的Task
UnionListState:把划分的方式交给用户去做，当改变并发的时候，会将原来的List拼接起来，然后不做划分，直接交给用户
BroadcastState:变并发的时候，把这些数据分发到新的Task即可
KeyState：Key-Group数量取决于最大并行度（MaxParallism）

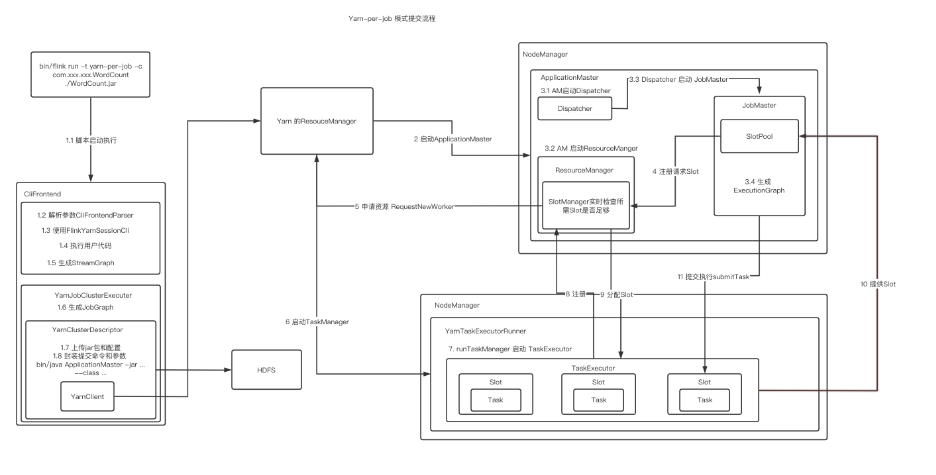

作业提交

资源管理

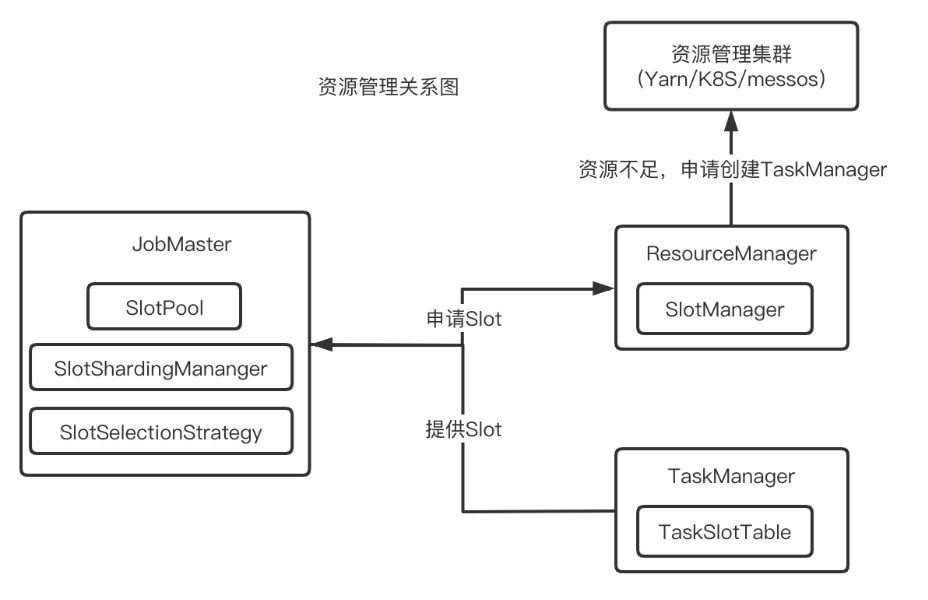

关系图

Slot选择策略

LocationPreferenceSlotSelectionStrategy（位置优先的选择策略）
- DefaultLocationPreferenceSlotSelectionStrategy（默认策略），该策略不考虑资源的均衡分配，会从满足条件的可用Slot集合选择第1个
- EvenlySpreadOutLocationPreferenceSlotSelectionStrategy（均衡策略），该策略考虑资源的均衡分配，会从满足条件的可用Slot集合中选择剩余资源最多的Slot，尽量让各个TaskManager均衡地承担计算压力
PreviousAllocationSlotSelectionStrategy（已分配Slot优先的选择策略），如果当前没有空闲的已分配Slot，则仍然会使用位置优先的策略来分配和申请Slot

调度

SchedulerNG （调度器）
- 作用
- 实现
1. DefaultScheduler（使用ScchedulerStrategy来实现）
2. LegacyScheduler（实际使用了原来的ExecutionGraph的调度逻辑）
1. 作业的生命周期管理（开始调度、挂起、取消）
2. 作业执行资源的申请、分配、释放
3. 作业状态的管理（发布过程中的状态变化、作业异常时的FailOver
4. 作业的信息提供，对外提供作业的详细信息
SchedulingStrategy（调度策略）
- 实现
1. EagerSchelingStrategy（该调度策略用来执行流计算作业的调度）
2. LazyFromSourceSchedulingStrategy（该调度策略用来执行批处理作业的调度）
1. startScheduling：调度入口，触发调度器的调度行为
2. restartTasks：重启执行失败的Task，一般是Task执行异常导致的
3. onExecutionStateChange：当Execution的状态发生改变时
4. onPartitionConsumable：当IntermediateResultParitititon中的数据可以消费时
ScheduleMode（调度模式）
1. Eager调度（该模式适用于流计算。一次性申请需要所有的资源，如果资源不足，则作业启动失败。）
2. Lazy_From_Sources分阶段调度（适用于批处理。从Source Task开始分阶段调度，申请资源的时候，一次性申请本阶段所需要的所有资源。上游Task执行完毕后开始调度执行下游的Task，读取上游的数据，执行本阶段的计算任务，执行完毕之后，调度后一个阶段的Task，依次进行调度，直到作业执行完成）
3. Lazy_From_Sources_With_Batch_Slot_Request分阶段Slot重用调度（适用于批处理。与分阶段调度基本一样，区别在于该模式下使用批处理资源申请模式，可以在资源不足的情况下执行作业，但是需要确保在本阶段的作业执行中没有Shuffle行为）

关键组件

JobMaster

调度执行和管理（将JobGraph转化为ExecutionGraph，调度Task的执行，并处理Task的异常）
- InputSplit 分配
- 结果分区跟踪
- 作业执行异常
作业Slot资源管理
检查点与保存点
监控运维相关
心跳管理

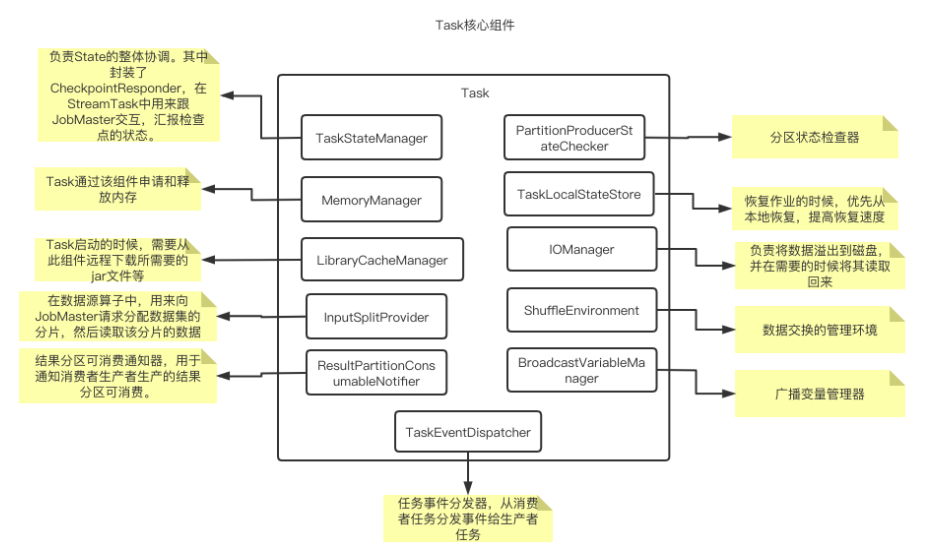

Task

结构

作业调度失败

失败异常分类

NonRecoverableError：不可恢复的错误。此类错误意味着即便是重启也无法恢复作业到正常状态，一旦发生此类错误，则作业执行失败，直接退出作业执行
PartitionDataMissingError：分区数据不可访问错误。下游Task无法读取上游Task产生的数据，需要重启上游的Task
EnvironmentError：环境的错误。这种错误需要在调度策略上进行改进，如使用黑名单机制，排除有问题的机器、服务，避免将失败的Task重新调度到这些机器上。
RecoverableError：可恢复的错误

容错

容错保证语义

At-Most-Once（最多一次）
At-Leat-Once（最少一次）
Exactly-Once（引擎内严格一次）
End-to-End Exaacly-Once （端到端严格一次）

保存点恢复

算子顺序的改变，如果对应的UID没变，则可以恢复，如果对应的UID变了则恢复失败。
作业中添加了新的算子，如果是无状态算子，没有影响，可以正常恢复，如果是有状态的算子，跟无状态的算子一样处理。
从作业中删除了一个有状态的算子，默认需要恢复保存点中所记录的所有算子的状态，如果删除了一个有状态的算子，从保存点恢复的时候被删除的OperatorID找不到，所以会报错，可以通过在命令中添加-allowNonRestoredState （short: -n）跳过无法恢复的算子。
添加和删除无状态的算子，如果手动设置了UID，则可以恢复，保存点中不记录无状态的算子，如果是自动分配的UID，那么有状态算子的UID可能会变（Flink使用一个单调递增的计数器生成UID，DAG改版，计数器极有可能会变），很有可能恢复失败。
恢复的时候调整并行度，Flink1.2.0及以上版本,如果没有使用作废的API，则没问题；1.2.0以下版本需要首先升级到1.2.0才可以。

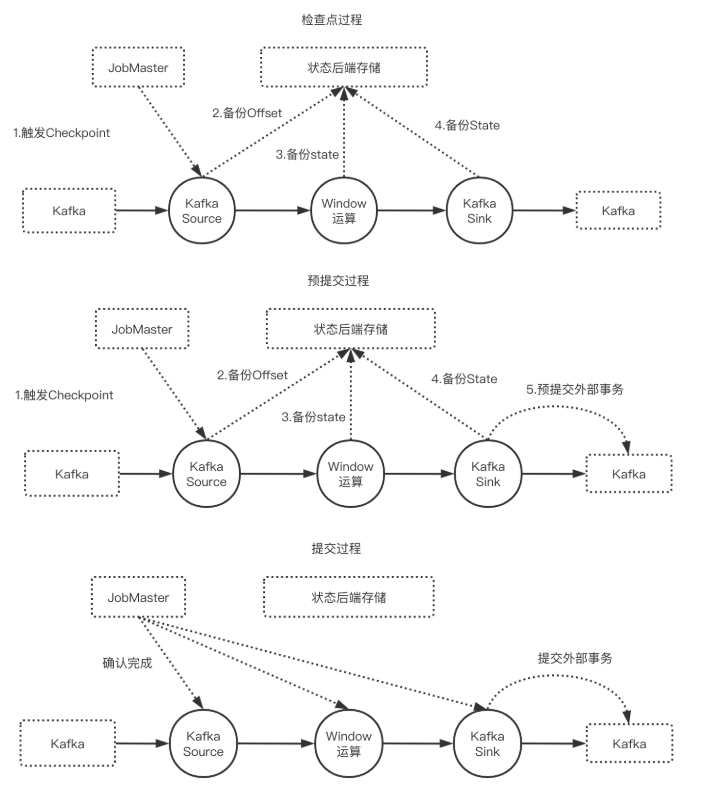

端到端严格一次

前提条件

数据源支持断点读取
外部存储支持回滚机制或者满足幂等性

图解

实现

TwoPhaseCommitSinkFunction

beginTransaction，开启一个事务，在临时目录中创建一个临时文件，之后写入数据到该文件中。此过程为不同的事务创建隔离，避免数据混淆。
preCommit。预提交阶段。将缓存数据块写出到创建的临时文件，然后关闭该文件，确保不再写入新数据到该文件，同时开启一个新事务，执行属于下一个检查点的写入操作。
commit。在提交阶段，以原子操作的方式将上一阶段的文件写入真正的文件目录下。如果提交失败，Flink应用会重启，并调用TwoPhaseCommitSinkFunction#recoverAndCommit方法尝试恢复并重新提交事务。
abort。一旦终止事务，删除临时文件。

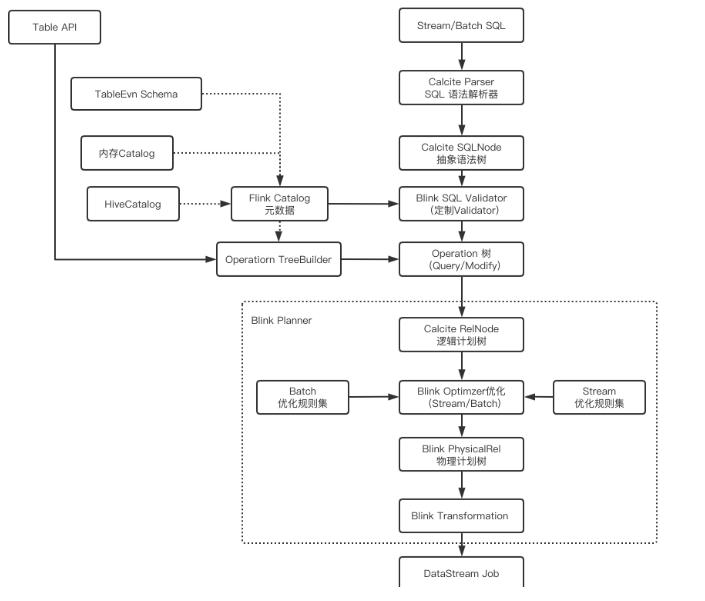

Flink SQL

关系图

FLINK API

DataStrem JOIN

Window JOIN

stream.join(otherStream)
    .where(<KeySelector>)
    .equalTo(<KeySelector>)
    .window(<WindowAssigner>)
    .apply(<JoinFunction>)

Tumbling Window Join

DataStream<Integer> orangeStream = ...
DataStream<Integer> greenStream = ...

orangeStream.join(greenStream)
    .where(<KeySelector>)
    .equalTo(<KeySelector>)
    .window(TumblingEventTimeWindows.of(Time.milliseconds(2)))
    .apply (new JoinFunction<Integer, Integer, String> (){
        @Override
        public String join(Integer first, Integer second) {
            return first + "," + second;
        }
    });

Sliding Window Join

DataStream<Integer> orangeStream = ...
DataStream<Integer> greenStream = ...

orangeStream.join(greenStream)
    .where(<KeySelector>)
    .equalTo(<KeySelector>)
    .window(SlidingEventTimeWindows.of(Time.milliseconds(2) /* size */, Time.milliseconds(1) /* slide */))
    .apply (new JoinFunction<Integer, Integer, String> (){
        @Override
        public String join(Integer first, Integer second) {
            return first + "," + second;
        }
    });

Session Window Join

DataStream<Integer> orangeStream = ...
DataStream<Integer> greenStream = ...

orangeStream.join(greenStream)
    .where(<KeySelector>)
    .equalTo(<KeySelector>)
    .window(EventTimeSessionWindows.withGap(Time.milliseconds(1)))
    .apply (new JoinFunction<Integer, Integer, String> (){
        @Override
        public String join(Integer first, Integer second) {
            return first + "," + second;
        }
    });
