OceanBase 数据库采用基于无共享（Shared-Nothing）的多副本架构，让整个系统没有任何单点故障，保证系统的持续可用。OceanBase 支持单机（单机房部署 OceanBase 集群）、机房（同城多机房部署 OceanBase 集群。机房以下统称：IDC）、城市（多城市部署 OceanBase 集群）级别的高可用和容灾，可以进行单机房、双机房、两地三中心、三地五中心部署，且支持部署仲裁服务来降低成本。
部署方案
方案一：同城三机房三副本部署
特点：
- 同城 3 个机房组成一个集群（每个机房是一个 Zone），机房间网络延迟一般在 0.5 ~ 2 ms 之间。
- 机房级灾难时，剩余的两份副本依然是多数派，依然可以同步 RedoLog 日志，保证 RPO=0。
- 无法应对城市级的灾难。
部署方案示图：

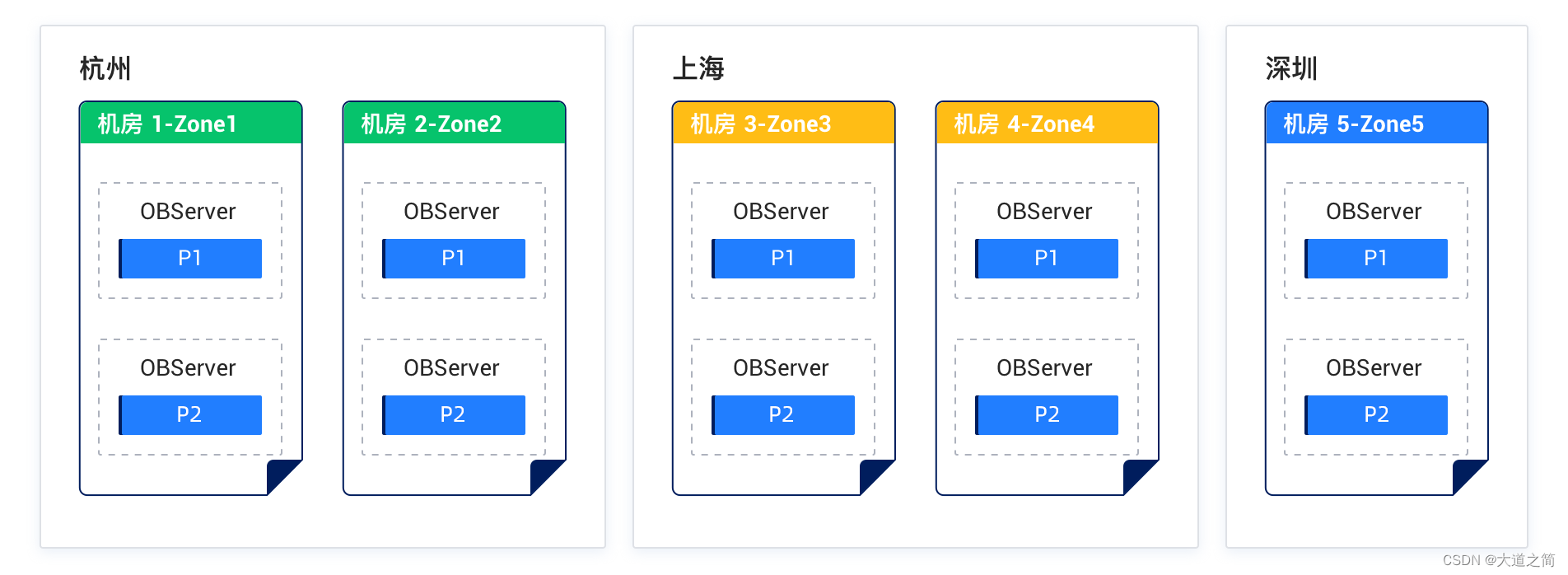

方案二：三地五中心五副本部署
特点：
- 三个城市，组成一个 5 副本的集群。
- 任何一个 IDC 或者城市的故障，依然构成多数派，可以确保 RPO=0。
- 由于 3 份以上副本才能构成多数派，但每个城市最多只有 2 份副本，为降低时延，城市 1 和城市 2 应该离得较近，以降低同步 RedoLog 的时延。
部署方案示图：
方案三：同城两机房 "主-备" 部署
特点：
- 每个机房都部署一个 OceanBase 集群，一个为主库一个为备库；每个集群有自己单独的 Paxos group，多副本一致性。
- "集群间" 通过 RedoLog 做数据同步，形式上类似传统数据库 "主从复制" 模式，从主库 "异步同步" 到备库，类似 Oracle Data Guard 中的 "最大性能" 模式。
部署方案示图：

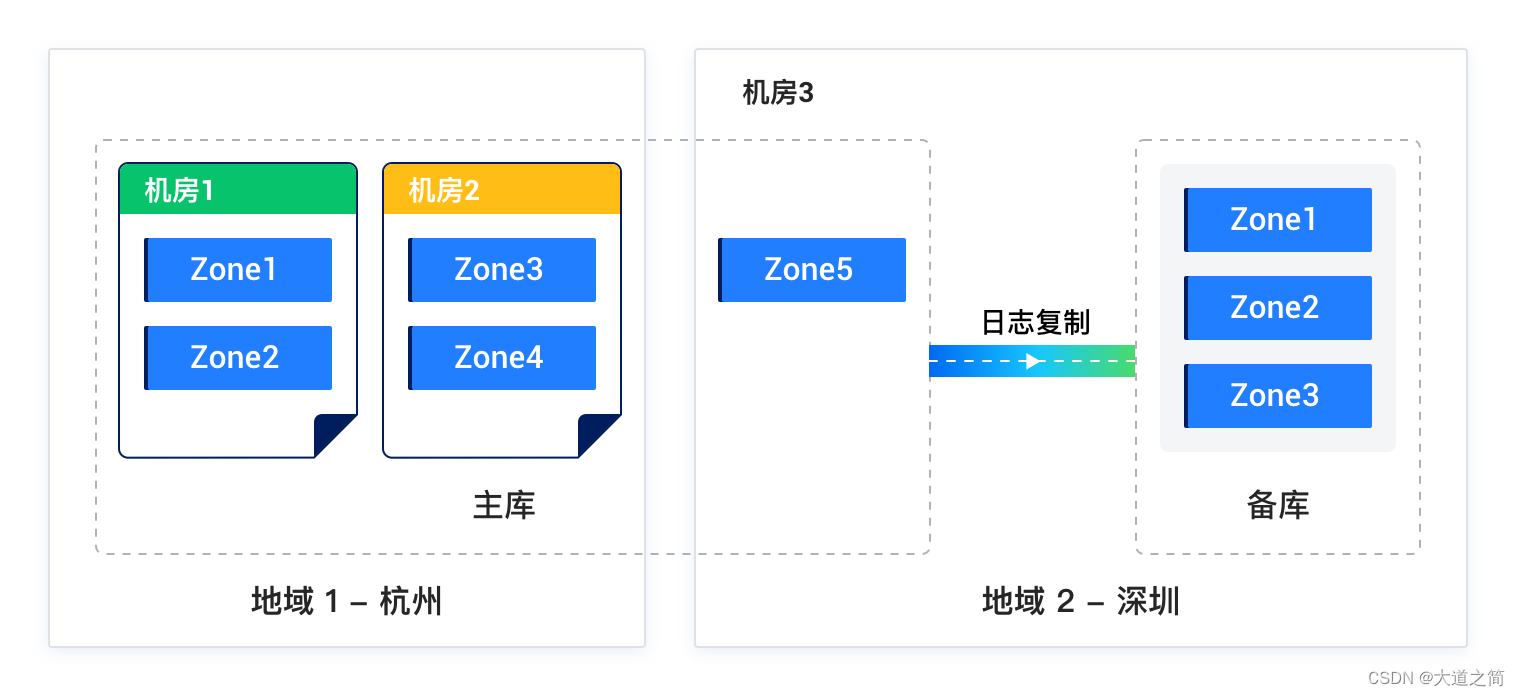

方案四：两地三中心 "主-备" 部署
特点：
- 主城市与备城市组成一个 5 副本的集群。任何主城市 IDC 的故障，最多损失 2 份副本，剩余的 3 份副本依然满足多数派。
- 备用城市建设一个独立的 3 副本集群，做为一个备库，从主库 "异步同步" 到备库。
- 一旦主城市遭遇灾难，备城市可以接管业务。
部署方案示图：
方案五：同城三机房仲裁服务部署
特点：
- 同城 3 个机房组成一个集群，机房间网络延迟一般在 0.5 ~ 2 ms 之间，其中两个机房放置全功能副本，分别作为一个 Zone，为了降低成本，第三机房部署仲裁服务（无需同步日志）。
- 机房级灾难时，剩余两个机房的副本可以选主、执行仲裁降级（全功能副本所在机房故障时），继续同步 RedoLog 日志，保证 RPO=0。
- 无法应对城市级的灾难。
部署方案示图：

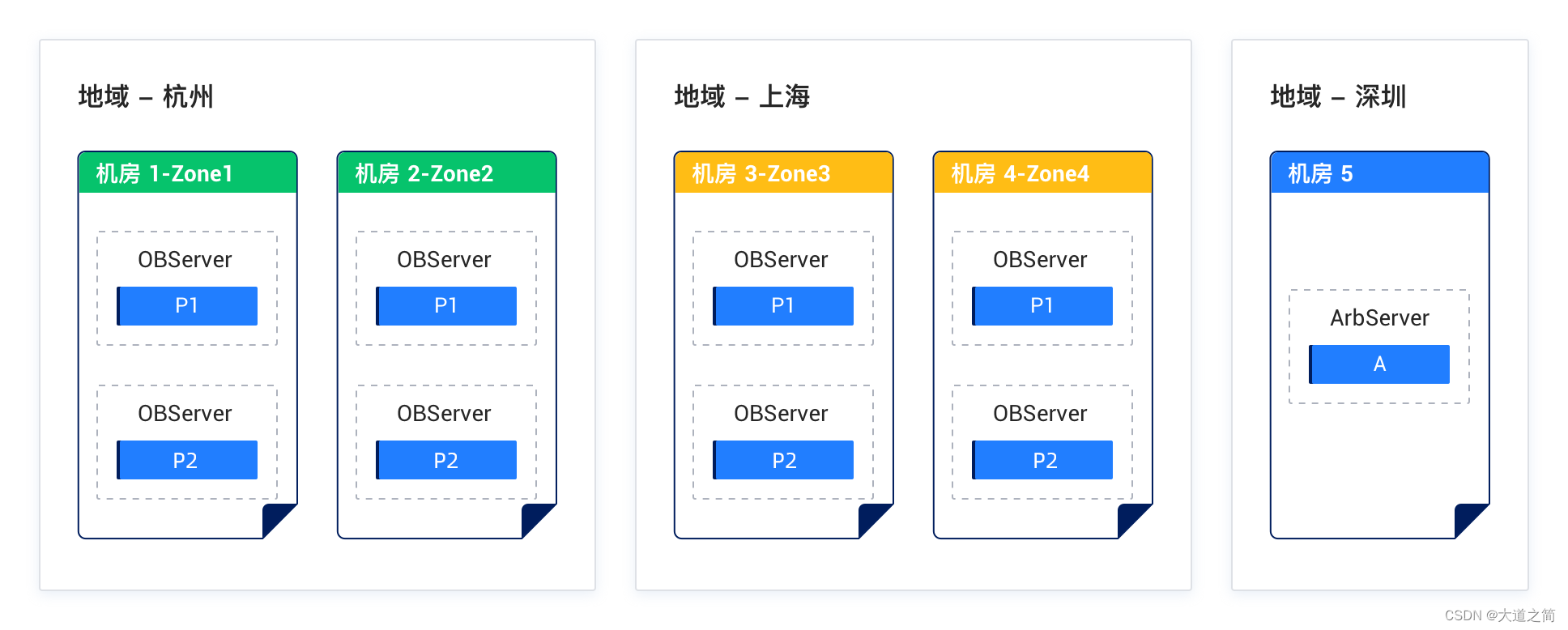

方案六：三地五机房仲裁服务部署
特点：
- 三个城市，五个机房，城市 1 和城市 2 距离较近，部署全功能副本，城市 3 部署仲裁服务以降低成本（无需同步日志）。
- 任何一个 IDC 故障，剩余全功能副本依然满足多数派（3/4），可以确保 RPO=0。
- 任意两个 IDC 或者城市级故障，如果故障的都是全功能副本所属机房，剩余两个全功能副本不足多数派（2/4），可通过仲裁降级方式恢复服务（将故障的两个副本降级为 Learner），并确保 RPO=0。
- 由于 3 份以上副本才能构成多数派，但每个城市最多只有 2 份副本，为降低时延，城市 1 和城市 2 应该离得较近，以降低同步 RedoLog 的时延。
部署方案示图：
方案七：两地三机房仲裁服务部署
特点：
- 主城市有两个机房，分别包含两个 Zone，用于部署全功能副本。
- 备城市一个机房，部署仲裁服务，可降低部署成本以及跨城带宽开销。
- 主城市任意一个 IDC 故障，至多损失 2 份副本，此时可能不足多数派（2/4），可通过仲裁服务触发降级恢复，可以确保 RPO=0。
- 无法应对主城市灾难，备城市灾难无影响。
部署方案示图：
容灾方案
为满足不同客户和业务场景多样的容灾需求，OceanBase 数据库提供了多种高可用解决方案：
-
基于 Paxos 一致性协议的多副本高可用解决方案
该方案基于Paxos一致性协议实现，通常在同一个集群内通过多副本（例如，三副本或五副本）提供容灾能力。
在少数派副本不可用（三副本集群允许一个副本不可用，五副本集群允许两个副本不可用）时，数据库可以自动执行容灾切换并恢复服务，保证不丢数据（RPO = 0），故障恢复时间在 8 秒以内（RTO < 8s）。
-
基于日志异步复制的物理备库解决方案
该方案类似于传统数据库的主备复制解决方案。两个或多个集群之间，允许以租户为粒度，通过异步复制 Redo 日志来构建租户级别的主备关系，提供计划内无损切换和故障时有损切换两种容灾能力。
该方案主要用于满足双机房或双地域场景下的容灾需求。主租户提供读写能力，备租户提供只读和容灾能力。在执行计划内无损切换时，主租户和备租户互换角色，不丢数据（RPO = 0），切换时间为秒级（RTO 为秒级）。
当主租户所在的集群出现故障后，可以执行有损切换，将备租户切换为主租户。此时不能保证不丢数据，RPO 大于 0，切换时间为秒级（RTO 为秒级）。
-
基于仲裁的高可用解决方案
该方案是 OceanBase V4.1.0 版本新提供的一种高可用解决方案。该方案通过引入一个独立的仲裁服务，允许通过更少副本数提供良好的容灾能力。
这里以两个全功能副本和一个仲裁服务的部署架构为例：在一个全功能副本出现故障时，集群会在仲裁服务参与的情况下，自动执行容灾降级，保证数据不丢（RPO = 0），切换时间为秒级（RTO 为秒级）；在故障节点服务恢复后，集群会自动探测并执行服务升级，恢复故障前的可用能力。在此过程中，仲裁服务仅参与同步和持久化少量的元信息，资源开销（CPU/内存/网络等）极小。
上述三种高可用解决方案可以组合使用。OceanBase 数据库推荐如下多种部署模式，用户可根据对机房配置以及性能和可用性的需求进行灵活选择。
| 部署方案 | 容灾能力 | RTO | RPO |
|---|---|---|---|
| 同机房三副本 | （少数派副本故障时）机器级无损容灾/机架级无损容灾 | 8s 内 | 0 |
| 同城双机房物理备库 | （主机房故障时）机房级有损容灾 | 秒级 | 大于 0 |
| 同城三机房三副本 | （少数派副本故障时）机房级无损容灾 | 8s 内 | 0 |
| 两地两中心物理备库 | （地域故障时）有损容灾 | 秒级 | 大于 0 |
| 两地三中心加物理备库 | （机房故障时）无损容灾/（地域故障时）有损容灾 | 秒级 | 机房故障时，RPO = 0；地域故障时，RPO 大于 0 |
| 三地三中心五副本 | （地域故障时）无损容灾 | 8s 内 | 0 |
| 三地五中心五副本 | （地域故障时）无损容灾 | 8s 内 | 0 |
同机房三副本
如果只有一个机房，可以部署三副本或更多副本，来达到机器级无损容灾。当单台 Server 或少数派 Server 宕机情况下，不影响业务服务，不丢数据。如果一个机房内有多个机架，可以为每个机架部署一个 Zone，从而达到机架级无损容灾。
同城双机房物理备库
如果同城只有双机房，又想达到机房级容灾能力，可以采用物理备库，每个机房部署一个集群。当任何一个机房不可用时，另一个机房可以接管业务服务。如果备机房不可用，此时业务数据不受影响，可以持续提供服务；如果主机房不可用，备库需要激活成新主库，接管业务服务，由于备库不能保证同步所有数据，因此可能会丢失数据。
同城三机房三副本
如果同城具备三机房条件，还可以为每个机房部署一个 Zone，从而达到机房级无损容灾能力。任何一个机房不可用时，可以利用剩下的两个机房继续提供服务，不丢失数据。这种部署架构不依赖物理备库，不过不具备地域级容灾能力。
两地两中心物理备库
用户希望达到地域级容灾，但是每个地域只有一个机房时，可以采用物理备库架构，选择一个地域作为主地域，部署主库，另一个地域部署备库。当备地域不可用时，不影响主地域的业务服务；当主地域不可用时，备库可以激活为新主库继续提供服务，这种情况下可能会丢失业务数据。
更进一步，用户可以利用两地两中心实现双活，部署两套物理备库，两个地域互为主备。这样可以更加高效利用资源，并且达到更高的容灾能力。
两地三中心加物理备库
如果用户在两个不同的地域共有三个机房，可以使用 “两地三中心加物理备库” 的方案提供地域级容灾能力。
我们将有两个机房的地域称为主地域，业务在主地域两个机房里各部署一个或两个全功能副本，数据库的读写服务在主地域提供。另外一个地域机房中部署仲裁服务和物理备库，提供容灾服务。
在主地域一个机房出现故障时，仲裁方案会自动执行降级，确保业务在秒级恢复，同时不丢失数据。在主地域两个机房同时出现故障时，需要将物理备库激活成主库提供服务，此时业务有损，RPO > 0。
三地三中心五副本
为了支持地域级无损容灾，通过 Paxos 协议的原理可以证明，至少需要 3 个地域。该方案包含三个城市，每个城市一个机房，前两个城市的机房各有两个副本，第三个城市的机房只有一个副本。和两地三中心的不同点在于，每次执行事务至少需要同步到两个城市，需要业务容忍异地复制的延时。
三地五中心五副本
与三地三中心五副本类似，不同点在于，三地五中心会把每个副本部署到不同的机房，进一步强化机房容灾能力。
